NOVA II RW-R02 & NOVA IV RW-R04

Instrukcja instalacji i obsługi

PODSTAWY SZYBKIEJ INSTALACJI

W celu szybkiej instalacji bezprzewodowego odbiornika

RW-R02 lub RW-R04 post puj

zgodnie z poni szym opisem:

1. Zamontuj odbiornik w wyznaczonym dla niego miejscu i podł cz go przewodami

do centrali alarmowej.

2. Ustaw odbiornik w trybie zapisu (Write – przeł cznik SW1: poz. 7 wł. (ON), a

wszystkie pozostałe wył. (OFF)).

3. Naci nij przycisk S2 w celu wybrania kolejnego nadajnika.
4. Wymu w nadajniku nadanie informacji zapisu (Write), zgodnie z instrukcj

nadajnika.

5. Powtórz kroki 3 i 4 przy ewentualnych kolejnych nadajnikach.
6. Ustaw test ł czno ci (przeł cznik SW1: poz. 7 wył. (OFF), a poz. 8 wł. (ON)) w

celu przetestowania ka dego z nadajników.

7. Ustaw wszystkie przeł czniki w poło enie wył. (OFF) i załó pokrywk czołow .
8. Naci nij przycisk „Nast pny” (Advance) a do wył czenia wszystkich LED-ów.

Odbiornik podejmie teraz prac bez emitowania jakichkolwiek widocznych sygnałów.

Wła ciwo ci systemu

•

RW-R02 przekształca 2 linie przewodowe w 8 linii bezprzewodowych.

•

RW-R04 przekształca 4 linie przewodowe w 16 linii bezprzewodowych.

•

Pracuje z rozległ lini nadajników bezprzewodowych.

•

Zasi g ochrony - ponad 300 m w wolnej przestrzeni.

•

Nadajniki mog pracowa w sposób ci gły (baterie alkaliczne) przez ponad 3

lata. System zapewnia wła ciwy poziom ochrony nawet przy mocno
rozładowanych bateriach.

•

Układ mikroprocesorowy z elementami SMD.

•

Odbiornik supetheterodynowy.

•

Widoczne LED-y i łatwy dost p do przeł czników.

•

Pami 10 ostatnich zdarze z podtrzymaniem beznapi ciowym.

Instalacja

Przy wyborze miejsca na instalacj bezprzewodowego odbiornika systemu

uwzgl dnij poni sze uwagi:

•

Minimalizuj odległo pomi dzy odbiornikiem i nadajnikami.

•

Postaraj si aby odbiornik umieszczony był centralnie wzgl dem nadajników.

•

Odbiornik zamontuj przynajmniej 1,5 m nad podłog .

•

Nie instaluj odbiornika bezpo rednio przy przewodz cych (metalowych)

elementach lub przy układach generuj cych cz stotliwo ci radiowe (np.

komputery, odbiorniki TV).

Wła ciwy wybór miejsca dla nadajnika podnosi skuteczno systemu alarmowego.

Zaciski ł czówki odbiornika

+12V

Wej cie „+" zasilania odbiornika.

COM

Masa odbiornika.

ARM

Wej cie sygnału uzbrojenia z centrali.

TROUBLE Wyj cie sygnałów problemu: sygnał sabota owy (z nadajników i

odbiornika), sygnał statusu - brak sygnału radiowego z nadajnika,

rozładowania baterii, sygnał zablokowania.

ALARM1

Wyj cie sygnału alarmu z nadajników w kanale 1.

ALARM2

Wyj cie sygnału alarmu z nadajników w kanale 2.

ALARM3

Wyj cie sygnału alarmu z nadajników w kanale 3.

ALARM4

Wyj cie sygnału alarmu z nadajników w kanale 4.

UWAGA:

Wyj cia ALARM3 i ALARM4 posiada tylko odbiornik NOVA IV RW-R04

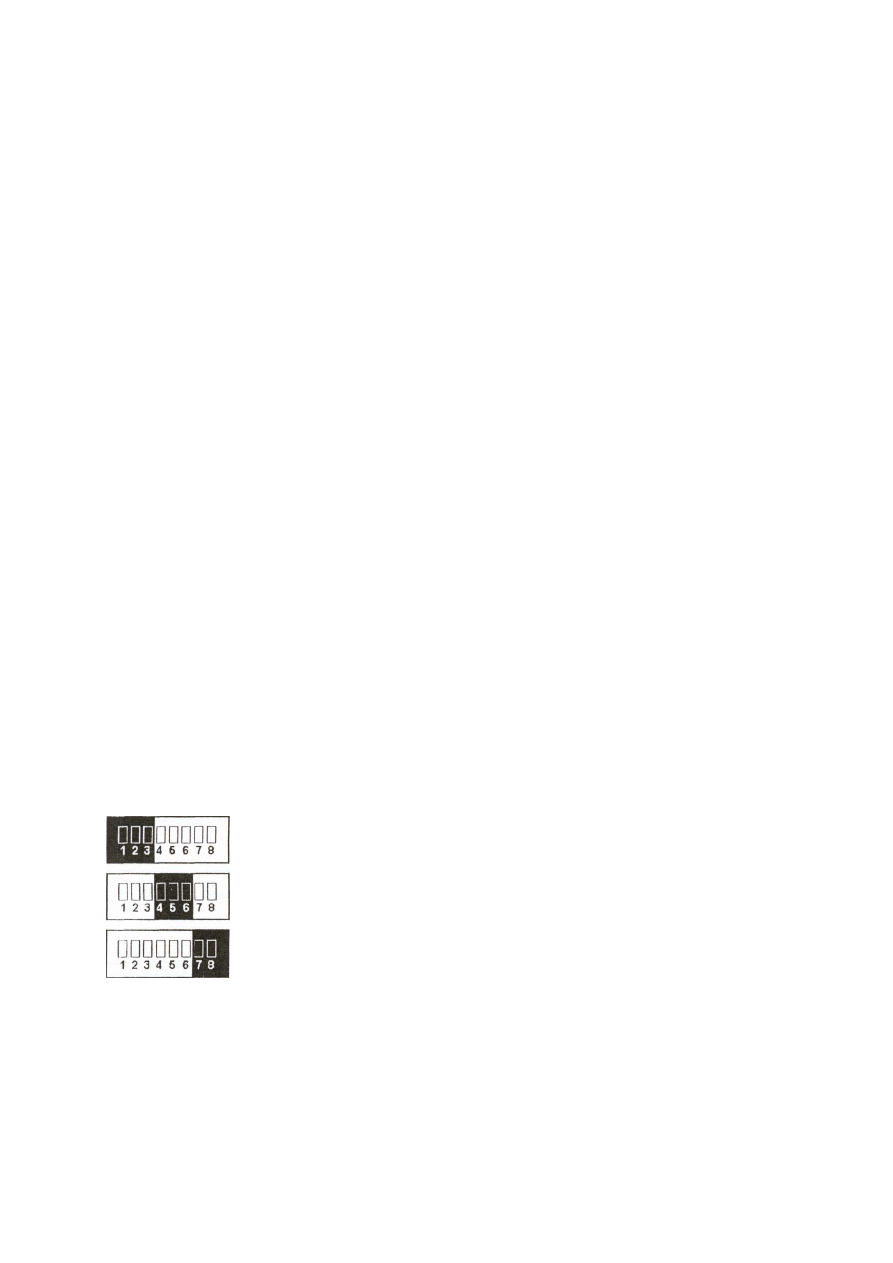

Ustawianie przeł czników wSW1

-

Przeł czniki SW1 poz. 1, 2 i 3 okre laj ustawienia pocz tkowe (ustawiane s

tylko raz –m przy instalacji).

-

Przeł czniki SW1 poz. 4, 5 i 6 okre laj typ nadajnika (u ywane s tylko w

trybie „Zapis”).

-

Przeł czniki SW1 poz. 7 i 8 okre laj tryb pracy odbiornika.

Poz. w

przeł.

SW1

FUNKCJA

WYŁ CZONY. (OFF)

WŁ CZONY (ON)

1

TRYB WY WIETLANIA

Praca chwilowa: po odebraniu

sygnału diody LED informuj o

zdarzeniu przez kilka sekund i

gasn .

Praca ci gła: po odebraniu

sygnału diody LED informuj o

zdarzeniu do skasowania

wej ciem ARM

2

RODZAJ WYJ

Normalnie zwarte (NC)

Normalnie otwarte (NO)

3

STEROWANIE WEJ. „ARM”

MASA gdy system jest

UZBROJONY

MASA gdy system jest

ROZBROJONY

4

NADZOROWANY

NIE

TAK

5

OPÓ NIENIE

WEJ CIA/WYJ CIA.

NIE

TAK

6

24-GODZINNY

TAK

NIE

Poz. w przeł.

SW1

TRYB PRACY ODBIORNIKA

7 WŁ. (ON)

8 WYŁ. (OFF)

ZAPIS – umo liwia

programowanie systemu

7 WŁ. (ON)

8 WŁ. (ON)

WERYFIKACJA – umo liwia

sprawdzenie systemu

7 WYŁ. (OFF)

8 WŁ. (ON)

TEST Ł CZNO CI – testowanie

odbioru

7 WYŁ. (OFF)

8 WYŁ. (OFF)

NORMALNY – tryb normalnej

ci głej pracy

Ustawienia pocz tkowe

SW1 poz. 1

Tryb wy wietlania

•

Ustawiony na "Wył." - Praca chwilowa: po odebraniu sygnału diody LED Informuj

o zdarzeniu przez kilka sekund.

•

Ustawiony na "Wł." (ON) - Praca ci gła: po odebraniu sygnału diody LED

Informuj o zdarzeniu do skasowania za pomoc wej cia ARM.

SW1 poz. 2

Rodzaj wyj

•

Ustawiony na "Wył." - wyj cia typu NC (normalnie zwarte, aktywne - rozwarte).

•

Ustawiony na "Wł." (ON) - wyj cia typu NO (normalnie rozwarte, aktywne -

zwarte).

SW1 poz. 3

Sterowanie wej ciem ARM

•

Ustawiony na "Wył." gdy masa oznacza czuwanie a rozwarcie (lub sygnał H)

oznacza brak czuwania systemu alarmowego.

•

Ustawiony na "Wł." (ON) gdy masa oznacza brak czuwania, a rozwarcie (lub

sygnał H) oznacza czuwanie systemu alarmowego.

Uwaga:

Gdy na wej ciu odbiornika jest sygnał „uzbrojony", to sygnalizacyjne diody

LED s automatycznie wył czane.

Definiowanie nadajnika

Poni sze przeł czniki s u ywane tylko w trybie zapisu nadajników do pami ci

odbiornika.

SW1 poz. 4

Nadajnik Nadzorowany

•

Ustawiamy na "Wl." (ON) gdy Impulsy kontrolne z danego nadajnika maj by

nadzorowane.

SW1 poz. 5

Opó niony Wej cie/Wyj cie

•

Ustawiamy na "Wl." (ON) gdy chcemy aby dany nadajnik miał 30 sekund

opó nienia na wej cie i wyj cie.

SW1 poz. 6

Czuwanie ci gle (24 h)

•

Ustawiamy na "Wył." gdy chcemy aby dany nadajnik był typu ci głego czuwania

(tryb 24-godzinny). Alarm 2 takiego nadajnika jest wywoływany zawsze, bez

wzgl du na stan wej cia ARM.

Ustawianie przeł czników w SW2

Przeł cznik SW2 słu y do definiowania, które problemy maj by sygnalizowane na

przeka nikowym wyj ciu TROUBLE.

Poz. w

przeł. SW2

FUNKCJA

WYŁ CZONY. (OFF)

WŁ CZONY (ON)

1

SŁABA BATERIA

Informacja o wyładowanych

bateriach w nadajnikach

NIE B DZIE sygnalizowana

na przeka nikowym wyj ciu

TROUBLE

Informacja o wyładowanych

bateriach w nadajnikach

B DZIE sygnalizowana na

przeka nikowym wyj ciu

TROUBLE

2

SABOTA

Informacja o zadziałaniu

wł cznika sabota owego w

nadajnikach i odbiorniku

NIE B DZIE sygnalizowana

na przeka nikowym wyj ciu

TROUBLE

Informacja o zadziałaniu

wł cznika sabota owego w

nadajnikach i odbiorniku

B DZIE sygnalizowana na

przeka nikowym wyj ciu

TROUBLE

3

NADZÓR

Informacja o zaniku impulsów

kontrolnych z nadajników

NIE B DZIE sygnalizowana

na przeka nikowym wyj ciu

TROUBLE

Informacja o zaniku impulsów

kontrolnych z nadajników

B DZIE sygnalizowana na

przeka nikowym wyj ciu

TROUBLE

4

ZAKŁÓCENIA

Informacja o odbieraniu

sygnałów okresowo

zakłócaj cych prac

odbiornika

NIE B DZIE

sygnalizowana na

przeka nikowym wyj ciu

TROUBLE

Informacja o odbieraniu

sygnałów okresowo

zakłócaj cych prac

odbiornika

B DZIE

sygnalizowana na

przeka nikowym wyj ciu

TROUBLE

Zwora JP1

Za pomoc zwory JP1 ustalamy po jakim czasie ma by sygnalizowany zanik

impulsów kontrolnych z nadajników:

JP1 zwarta - sygnalizacja po 8 godzinach od zaniku.

JP1 rozwarta - sygnalizacja po 3 godzinach od zaniku.

Praca odbiornika

Istniej 4 tryby działania:

Zapis - umo liwia programowanie systemu.

Weryfikacja - Umo liwia sprawdzenie programu.

Test Ł czno ci - Testuje odbiór.

Normalny - Tryb normalnej ci głej pracy.

Tryb "Zapis"

Odbiornik RW-R02 mo e obsługiwa maksymalnie 8, a RW-R04 16 nadajników, z

których ka dy ma fabrycznie przypisany swój numer identyfikacyjny. Numer ten

mo e zosta zmieniony przez instalatora lub te mo e pozosta niezmieniony.

1. Ustawi odbiornik w trybie „Zapis" tj. SW1 poz. 7 na „ON".

2. Dioda pierwszego kanału i pierwszego nadajnika na kanale zapali si .

3. Naciskaj c przycisk S2 wybra dany kanał i pozycj nadajnika na tym kanale.

4. Wywoła z nadajnika transmisj sygnału zapisu.

Odbiornik potwierdzi przyj cie danych sygnałem d wi kowym l migni ciem

wszystkich diod LED.

Uwaga:

Je eli dane odbiornika s ju w pami ci zapisane to oba LED-y kanałowy

i nadajnika migaj jednocze nie.

5. Powtórzy kroki 3 do 5 z ew. kolejnymi nadajnikami.

6. Ustawi odbiornik w trybie normalnej pracy tj. SW1 poz. 7 na „Wył." (OFF).

Tryb "Zapis" - kasowanie

Aby usun dane nadajnika z pami ci nale y:

1. Ustawi odbiornik w trybie „Zapis" tj. SW1 póz. 7 na „ON".

2. Dioda pierwszego kanału l pierwszego nadajnika na kanale zapali si .

3. Naciskaj c przycisk S2 wybra dany kanał l pozycj nadajnika na tym kanale.

4. Wcisn d wigni wł cznika sabota owego, a nast pnie przycisk S2, przytrzyma

je przez ok. 3 sekundy.

Odbiornik potwierdzi skasowanie danych sygnałem d wi kowym l migni ciem

wszystkich diod LED.

Uwaga:

Je eli dane odbiornika s skasowane to LED nadajnika wieci na stale.

5. Powtórzy kroki 3 do 5 z ew. kolejnymi nadajnikami.

6. Ustawi odbiornik w trybie normalnej pracy tj. SW1 póz. 7 na „Wył." (OFF).

Tryb "Weryfikacja aplikacji"

Tryb przeznaczony jest do sprawdzenia, czy odbiornik rozpoznaje ustawienia

nadajnika.

1. Ustawi odbiornik w trybie „Weryfikacji" tj. SW1 póz. 7 l 8 na „ON".

2. Dioda pierwszego kanału i pierwszego nadajnika na kanale zapali si .

3. Naciskaj c przycisk S2 wybra dany kanał l pozycj nadajnika na tym kanale.

4. Czerwone diody pokazuj jak jest zaprogramowany dany nadajnik.

wiecenie odpowiedniej diody oznacza, e wybrane urz dzenie jest:

D22 - nie 24-godzinne, D23 - opó nione wej cia (wyj cia, D24 - nadzorowane,

D25-samokasuj ce.

Je eli nie wieci si adna czerwona dioda, ale wiec si diody okre laj ce kanał i

numer urz dzenia to urz dzenie jest: nie 24-godzinne czyli działa dopiero po podaniu

UWAGA:

Je eli po wej ciu do trybu „Weryfikacji" nie wł czy si aden LED to

oznacza to, e w odbiorniku nie ma zapisanych adnych danych.

Tryb "Test ł czno ci"

Tryb przeznaczony jest do sprawdzenia, czy odbiornik rozpoznaje ustawienia

nadajnika.

UWAGA:

W tym trybie czuło odbiornika Jest automatycznie obni ana w celu

zwi kszenia pewno ci„Testu Ł czno ci".

Test jako ci ł czno ci pomi dzy nadajnikami l odbiornikiem przeprowadza si w

nast puj cy sposób:

1. Ustawi odbiornik w tryb „Test Ł czno ci" tj. SW1 póz. 8 na „ON".

2. Wywoła alarm z testowanego nadajnika.

3. Odbiornik potwierdzi odebranie Informacji przez wy wietlenie numeru nadajnika i

wygenerowanie sygnału d wi kowego.

Aby przeprowadzi test pozostałych nadajników powtórz krok 2.

Tryb "Normalny"

Ustaw w tym trybie w celu normalnej ci głej pracy odbiornika.

W tym trybie SW1 póz. 7 i 8 musz by na „OFF".

Oznaczenia diod LED na odbiorniku:

Poziome zielone diody LED oznaczone ZONE: 1, 2 i ew. 3, 4- numer kanału

nadajnika.

Pionowe zielone diody LED oznaczone TX: 1, 2, 3, 4 - numer nadajnika na danym

kanale.

Pionowe czerwone diody LED oznaczone EVENT: ALARM, TAMPER, STATUS,

LOW BAT, JAM - rodzaj odebranego zdarzenia.

Przycisk „MEMORY" - przegl danie pami ci zdarze .

Tryb "Normalny" - przegl danie pami ci

System mo e zapami ta maksymalnie 10 zdarze . Je eli nast piło kilka kolejnych

zdarze w tym samym czasie i wieci si kilka LED-ów to konieczne mo e by

przegl danie łych zdarze :

1. Nacisn l przytrzyma przycisk „MEMORY" przez ok. 3 sekundy. Odbiornik

potwierdzi wej cie do trybu przegl du pami ci przez krótkie zapalenie wszystkich

diod.

2. Naciskaj c przycisk „MEMORY" przechodzimy do kolejnych zdarze , co jest

sygnalizowane krótkim migni ciem diod. Zielone diody LED pokazuj kanał i

numer nadajnika, a czerwone rodzaj odebranego zdarzenia: ALARM – alarm z

nadajnika; TAMPER - sabota ; STATUS - zanik Impulsów kontrolnych; LOW BAT

- wyładowana bateria w nadajniku, JAM (STATUS l ŁÓW BAT razem) -

odbieranie sygnałów okresowo zakłócaj cych prac odbiornika.

Aby opu ci procedur przegl dania pami ci zdarze , nale y:

•

poczeka 20 sekund lub

•

naciska przycisk "MEMORY" do chwili zako czenia przegl dania

potwierdzonego przez królkle zapalenie wszystklcli diod.

Charakterystyka techniczna

Zasilanie

12 V, maks. 50 mA

Typ odbiornika

stabilizowana superheterodyna SAW

Cz stotliwo

318MHZ

Moc emitowana

20 fiW

Liczba kodów

16500000

Wymiary

145 x 90 x 42 mm

Masa

200 g

Warunki otoczenia

0 - 50 ºC

Obci alno wyj

500 mA/24 Vdc
