Wzmacniacz wcz CB 50W

background image

Na początku lat 90-tych była duża fascynacja pasmem CB.


W tym czasie popularne były wzmacniacze, które często ulegały awariom z powodu przegrzania lub niewłaściwego zastosowania elementów dopasowujących.

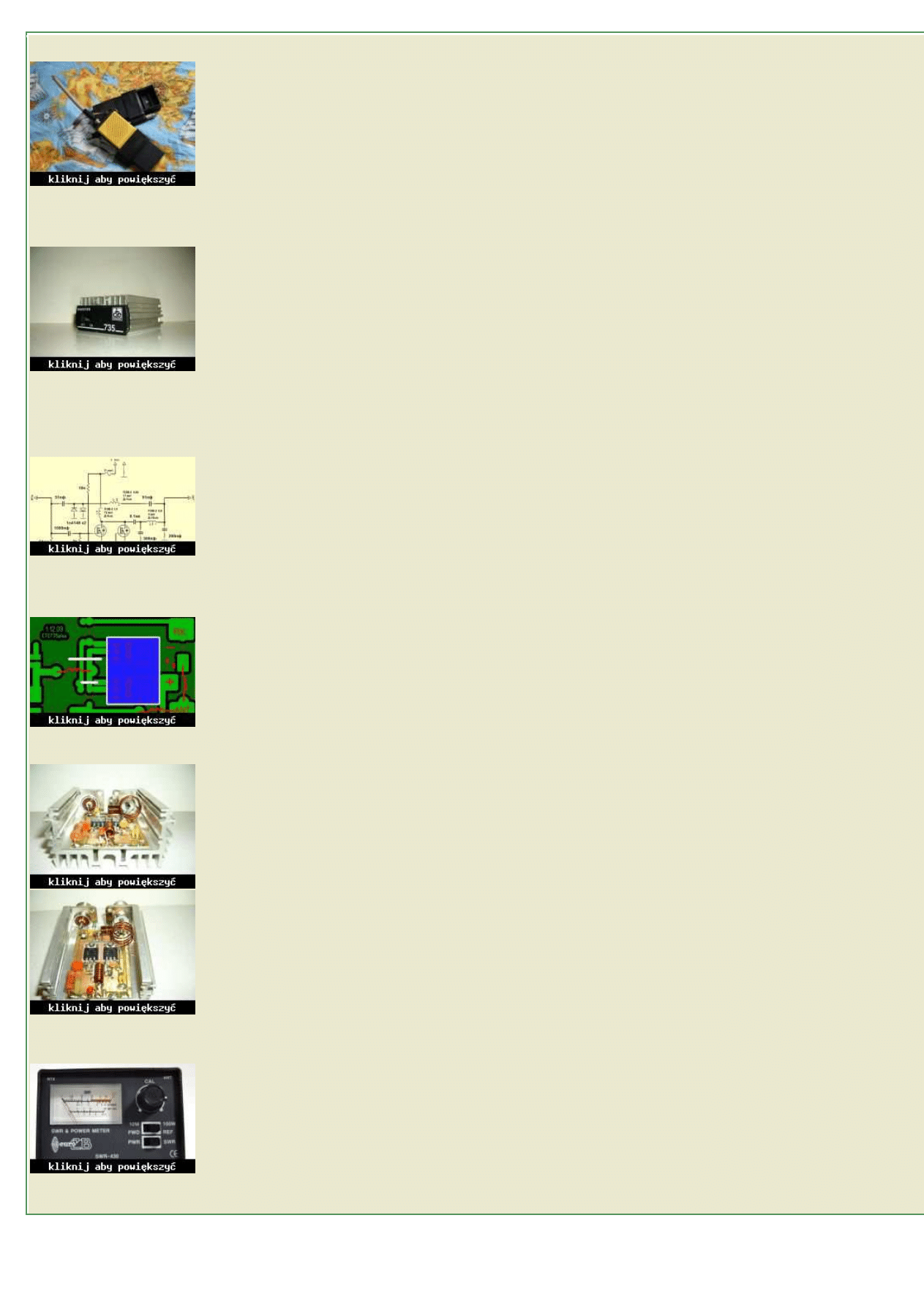

Niedawno w garażu znalazłem uszkodzony CTE-735, a właściwie jego obudowę:


Nie opłacało się go reanimować, a ponadto był zbudowany na tranzystorze polowym MS1307, który dziś nie tak łatwo dostać.
Przypomniałem sobie, że mam jeszcze IRF510.
Narysowałem schemat z dwoma takimi tranzystorami połączonymi równolegle, żeby zwiększyć sprawność.

Sam schemat jest standardowy i niczym szczególnym się nie wyróżnia:


Urządzenie nazwałem CTE-735 PLUS.

Płytkę zaprojektowałem pod wymiary obudowy.


Następnie zmontowałem i umieściłem w obudowie.


Testów w domu nie udało się przeprowadzić ze względu na brak obciążenia o odpowiedniej mocy, anteny na dachu dawno już nie ma, podobnie jak zasilacza 15A.
Wszystkie pomiary przeprowadziłem w samochodzie przy pomocy miernika SWR-430.


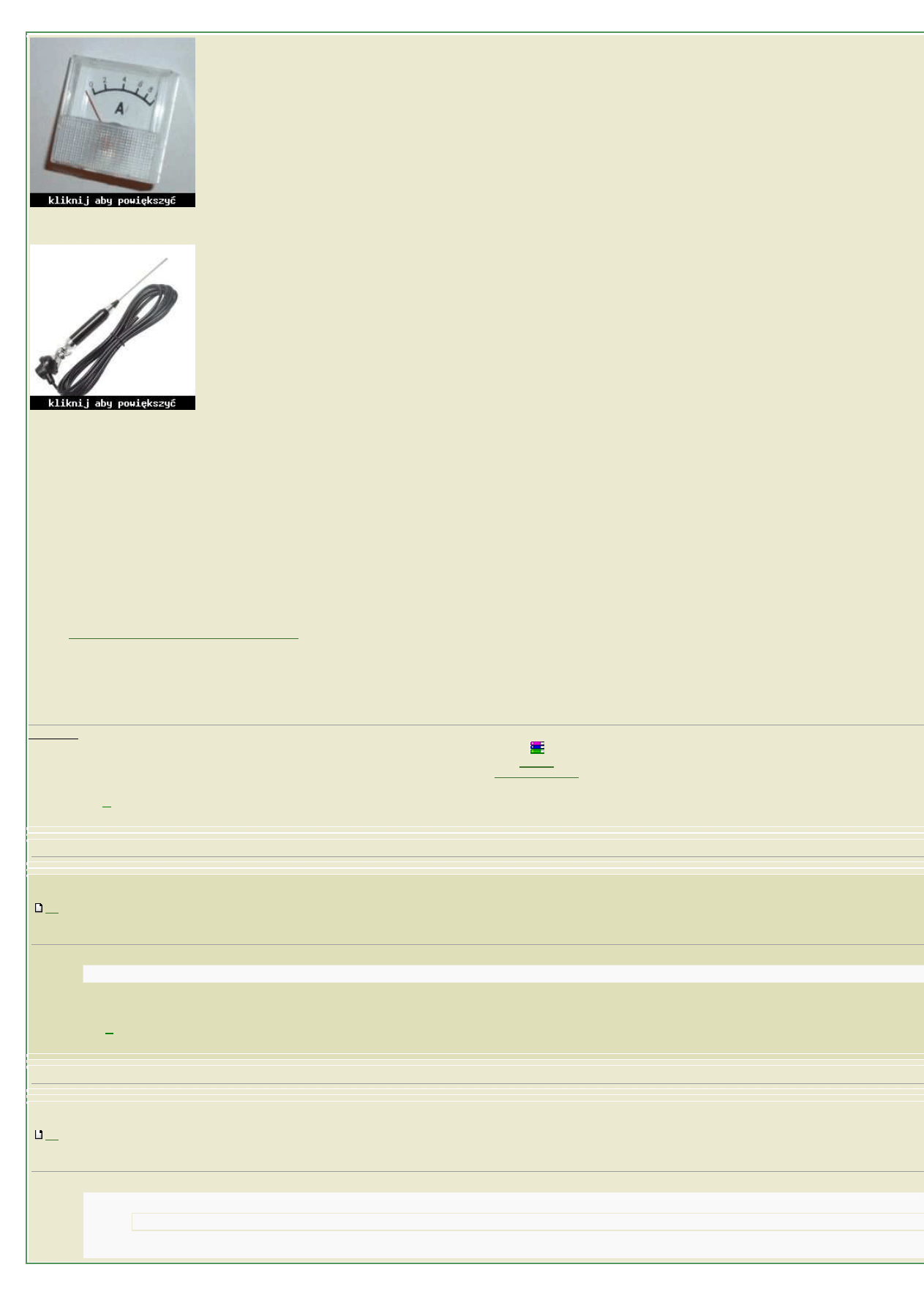

Zwykły amperomierz, skalibrowany do 10A:

background image


Antena samochodowa LEMM AT-1200:


Pierwszym krokiem jest odpowiednie ustawienie SWR między nadajnikiem a
anteną. Mój SWR dostroił się do 1,1 na 20 kanale pasma C.
Przy testach i ustawieniu wg tej metody nie zapomnijcie włączyć silnik samochodu, żeby uniknąć spadku napięcia na akumulatorze.

Pierwsze włączenie nadajnika z podłączonym wzmacniaczem wykazało, że natężenie prądu wynosi 10A. To zbyt duża wartość dla zastosowanych tranzystorów i powierzchni radiatora, co i wskazał SWR
430 - moc na wyjściu wynosiła 10W.

Poruszając zwojami cewki na wyjściu za pomocą śrubokręta dostrojczego i obserwując przy tym strzałkę SWR-430, otrzymujemy maksymalną wartość mocy. W moim przypadku strzałka zatrzymała się
między 5 a 6 kreską, co jest równe ok. 40-60W. Przy takiej mocy wzmacniacz zużywa 8A, a obudowa (radiator) nagrzewa się do ok. 50 stopni.

Trzeba było zrezygnować z oryginalnego wyłącznika suwakowego we wzmacniaczu, bo przepływ prądu powodował sklejanie kontaktów (jego miejsce zajął bezpiecznik).

Na koniec trochę obliczeń:
8A x 13,2V = 105W
105W x sprawność (50-60 %) = ~ 50W
Co potwierdziły zarówno urządzenia, jak i nagrzewanie się obudowy wzmacniacza.

Źródło:

http://radiokot.ru/circuit/analog/amplifier/04/


Załączniki:
Płytka drukowana w formacie SL 5.0.

Tłumacz nie ponosi odpowiedzialności za używanie wzmacniacza z podłączoną anteną. Jako sprzęt amatorski, nie posiada ono homologacji, a ponadto używanie w Polsce i krajach UE
urządzeń w paśmie CB o mocy większej niż 4W jest niezgodne z prawem.

Załączniki:

01.rar

Download (8.12 KB)

Pomocny post?

+

0

Google

opamp

Użytkownik obserwowany

#2

01 Gru 2012 20:19

Re: Wzmacniacz mocy w.cz. do CB radia

Stiepanowna napisał:

105W x sprawność (50-60 %) = ~ 50W


Co to za obliczenia?

Pomocny post?

+

0

Google

Freddy

Poziom 42

#3

01 Gru 2012 20:22

Re: Wzmacniacz mocy w.cz. do CB radia

opamp napisał:

Stiepanowna napisał:

105W x sprawność (50-60 %) = ~ 50W


Co to za obliczenia?

background image


Może zerknij w oryginał

Cytat:


В заключение немного посчитаем.
8 ампер Х 13,2 вольта = 105 ватт
105 ватт - КПД (50-60 %) = ~ 50 ватт
Что и подтвердили приборы и косвенно нагрев корпуса усилителя.

Pomocny post?

+

0

Promuję tematy:
12.09.2015

Układy dodatkowe dla modelarzy : GoSlow, ModelFinder

16.08.2015

Programator TL866 - modyfikacja, oraz opis budowy

10.08.2015

Interface OBD II na kontrolerze STN1110

23.12.2010

Miernik FCLU - uniwersalny miernik na PIC16F873A

androot

Moderator

#4

01 Gru 2012 21:13

Re: Wzmacniacz mocy w.cz. do CB radia

Dokładnie. W oryginale był skrót myślowy we wzorze:
"moc pobierana - sprawność = to co mamy na wyjściu antenowym"

Lepiej to wygląda, gdy moc pobieraną przemnoży się przez sprawność, co da w efekcie moc wyjściową.

Amperomierz i miernik SWR do CB to podstawowe przyrządy, który prawie każdy posiada. Oczywiście taki pomiar niewiele mówi o wzbudzaniu się czy generowaniu harmonicznych, ale przecież jest
napisane, że jego wykorzystanie tylko na własne ryzyko!

Pomocny post?

+

0

Promuję tematy:
30.12.2015

Życie na stacji polarnej - Praca na stanowisku elektronika i geofizyka

siwy_watt

Poziom 14

#5

03 Gru 2012 14:00

Re: Wzmacniacz mocy w.cz. do CB radia

Czy jest możliwość, aby ten wzmacniacz działał również na wstęgach?
Jeśli tak, to jak trzeba by było przerobić ten wzmacniacz?

Pomocny post?

+

0

Google

androot

Moderator

#6

03 Gru 2012 20:00

Re: Wzmacniacz mocy w.cz. do CB radia

Do pracy na wstęgach potrzeba wzmacniacza liniowego. Przerobienie tego może nie być takie proste. Lepiej poszukać odpowiednich rozwiązań.

Pomocny post?

+

0

Promuję tematy:
30.12.2015

Życie na stacji polarnej - Praca na stanowisku elektronika i geofizyka

Google

picia22

Poziom 27

#7

15 Gru 2012 22:47

Re: Wzmacniacz mocy w.cz. do CB radia

Witam, czy jest ktoś wstanie przetłumaczyć wartości na schemacie oraz podać opis strojenia, albo przerobić schemat pytki w innym formacie.

Pomocny post?

+

0

Google

androot

Moderator

#8

15 Gru 2012 23:13

Re: Wzmacniacz mocy w.cz. do CB radia

picia22 napisał:

Witam czy jest ktoś wstanie przetłumaczyć wartości na schemacie oraz podać opis strojenia albo przerobić schemat pytki w innym formacie.



O co konkretnie Ci chodzi? Opis strojenia jest. Cewki mają podaną średnicę drutu, liczbę zwojów i średnicę na której są nawinięte. Dużo też widać ze zdjęć.

Pomocny post?

+

0

Promuję tematy:

background image

30.12.2015

Życie na stacji polarnej - Praca na stanowisku elektronika i geofizyka

Freddy

Poziom 42

#9

16 Gru 2012 09:40

Re: Wzmacniacz mocy w.cz. do CB radia

androot napisał:

picia22 napisał:

Witam czy jest ktoś wstanie przetłumaczyć wartości na schemacie oraz podać opis strojenia albo przerobić schemat pytki w innym formacie.



O co konkretnie Ci chodzi? Opis strojenia jest. Cewki mają podaną średnicę drutu, liczbę zwojów i średnicę na której są nawinięte. Dużo też widać ze zdjęć.


Tylko gość nie zna ruskich literek i nie wie, że pF, uF, zw ...

Pomocny post?

+

0

Promuję tematy:
12.09.2015

Układy dodatkowe dla modelarzy : GoSlow, ModelFinder

16.08.2015

Programator TL866 - modyfikacja, oraz opis budowy

10.08.2015

Interface OBD II na kontrolerze STN1110

23.12.2010

Miernik FCLU - uniwersalny miernik na PIC16F873A

Google

androot

Moderator

#10

16 Gru 2012 13:57

Re: Wzmacniacz mocy w.cz. do CB radia

Ja też nie znam, ale skoro się tego nie domyślił, to wątpię, że uda mu się prawidłowo wykonać taki wzmacniacz

Pomocny post?

+

0

Promuję tematy:
30.12.2015

Życie na stacji polarnej - Praca na stanowisku elektronika i geofizyka

mkpl

Poziom 37

#11

12 Sty 2016 21:49

Re: Wzmacniacz mocy w.cz. do CB radia

@androot przecież to jest wzmacniacz liniowy. Masz wstępną polaryzację bramki zapewniającą pracę w klasie A. Stąd też sprawność od 30 do 50% max! (nie jak autor pisze 50 - 60%, chyba że chodziło
o straty). Już pomijam rażący fakt, że do wstęg i AM musi być liniowy wzmacniacz.

Wzmacniacz jest kiepski lepiej zrobić układ przeciwsobny, których od groma w sieci i też na tych tranzystorach bo są bardzo dobre do tego zastosowania.
