Poduszki bezpieczeństwa

od Sierpień 1996

OCTAVIA

OCTAVIA

OCTAVIA

OCTAVIA

Schemat elektryczny

Schemat elektryczny

Schemat elektryczny

Schemat elektryczny

nr  4 / 1

nr  4 / 1

nr  4 / 1

nr  4 / 1

Wydanie 06.10

Wydanie 06.10

Wydanie 06.10

Wydanie 06.10

Zakres informacji

Rozkłady gniazd przekaźników i bezpieczników

Złącza wielostykowe

Punkty masy

zobacz lokalizacje elementów

Strona 1 z 2

file:///D:/ElsaWin/docs/slp/C/pl-PL/S00512000004.htm

OCTAVIA

OCTAVIA

OCTAVIA

OCTAVIA

Schemat elektryczny

Schemat elektryczny

Schemat elektryczny

Schemat elektryczny

nr  4 / 2

nr  4 / 2

nr  4 / 2

nr  4 / 2

ws

= biały

sw

= czarny

ro

= czerwony

br

= brązowy

gn

= zielony

bl

= niebieski

gr

= szary

li

= liliowy

ge

= żółty

or

= oranż

rs

= różowe

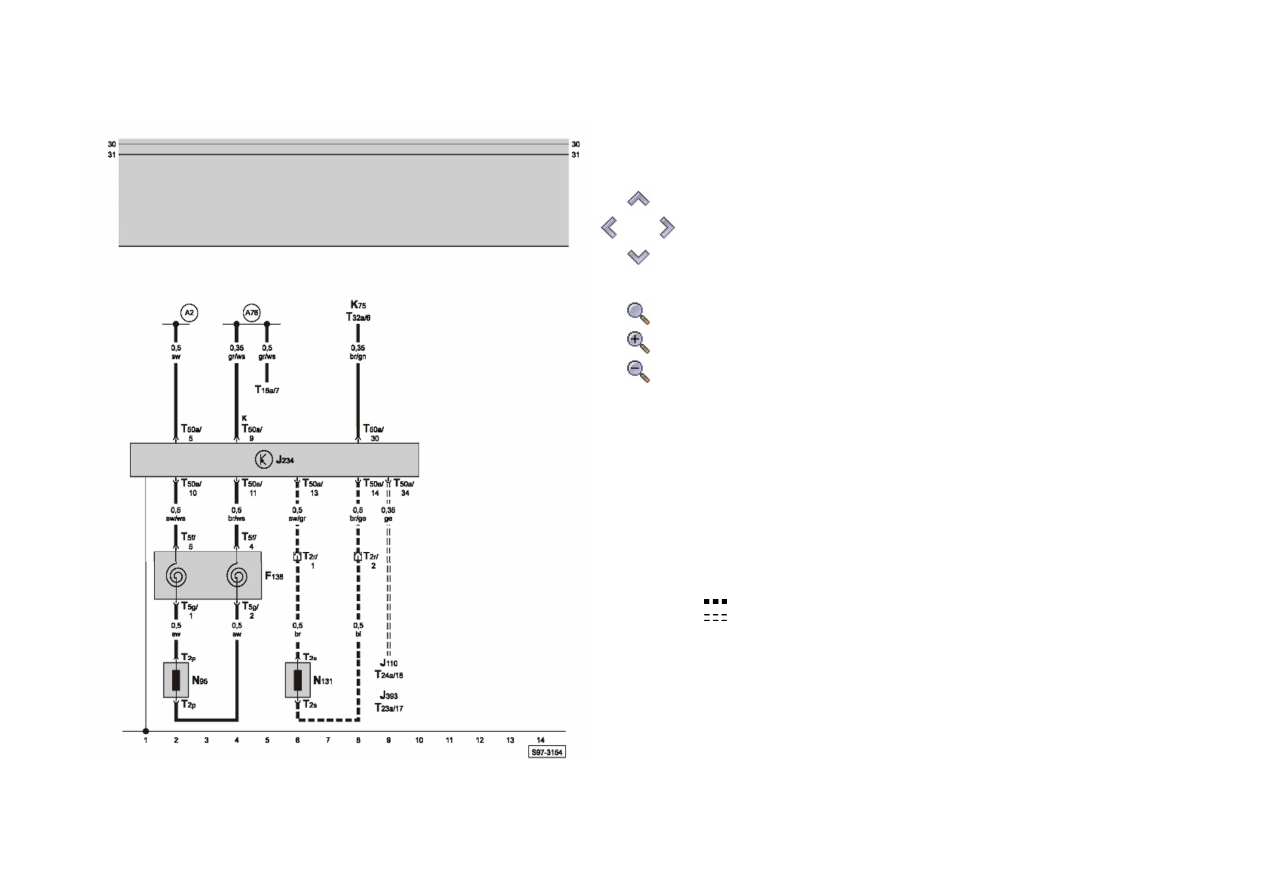

Sterownik układu poduszek bezpieczeństwa, zapalnik poduszek
bezpieczeństwa, sprężyna śrubowa
F138

- Sprężyna śrubowa w kierownicy

J110

- Sterownik układu centralnego ryglowania

J234

- Sterownik poduszek bezpieczeństwa

J393

- Sterownik centralny układu komfortowego

K75

- Lampka kontrolna poduszek bezpieczeństwa

N95

- Zapalnik poduszki bezpieczeństwa (kierowcy)

N131 - Zapalnik poduszki bezpieczeństwa (pasażera)
T2p

- Złącze, 2-stykowe, w poduszce bezpieczeństwa kierowcy

T2r

- Złącze, 2-stykowe, za tablicą rozdzielczą z prawej strony

T2s

- Złącze, 2-stykowe, w poduszce bezpieczeństwa pasażera

T5f

- Złącze, 5-stykowe, w kierownicy

T5g

- Złącze, 5-stykowe, w kierownicy

T16a

- Złącze, 16-stykowe, w schowku podręcznym po stronie

kierowcy

T23a

- Złącze, 23-stykowe, w sterowniku centralnym elektryki układu

komfortowego

T24a

- Złącze, 24-stykowe, w sterowniku układu centralnego

ryglowania

T32a

- Złącze, 32-stykowe, w zestawie wskaźników (niebieskie)

T50a

- Złącze, 50-stykowe, w sterowniku poduszki bezpieczeństwa

A2

- Złącze dodatnie (15), w wiązce przewodów za tablicą

rozdzielczą

A76

- Złącze (przewód diagnostyczny K), w wiązce przewodów za

tablicą rozdzielczą

- Poduszka bezpieczeństwa pasażera
- Tylko w samochodach wyposażonych w centralne ryglowanie
