Kaseta której dotyczy instrukcja uzupełniania to Q2612A.

Instrukcja nie opisuje sposobu regeneracji wkładu, a tylko uzupełnienie w nim ilości toneru.
Przed przystąpieniem do demontażu wkładu proszę się upewnić ze wysypanie toneru z nie uczyni
żadnych szkód. Przy pierwszym napełnianiu na 100 % resztki zużytego toneru znajdujące się w
koszu wkładu, wysypia się podczas demontażu. Toner jest trudno zmywalny, można spróbować go
usunąć z zabrudzonych miejsc, za pomocą odkurzacza.
Autor tej instrukcji nie ponosi żadnego rodzaju odpowiedzialności za szkody powstałe przy
napełnianiu i eksploatowaniu wkładu, wkład napełniany jest na własną odpowiedzialność.

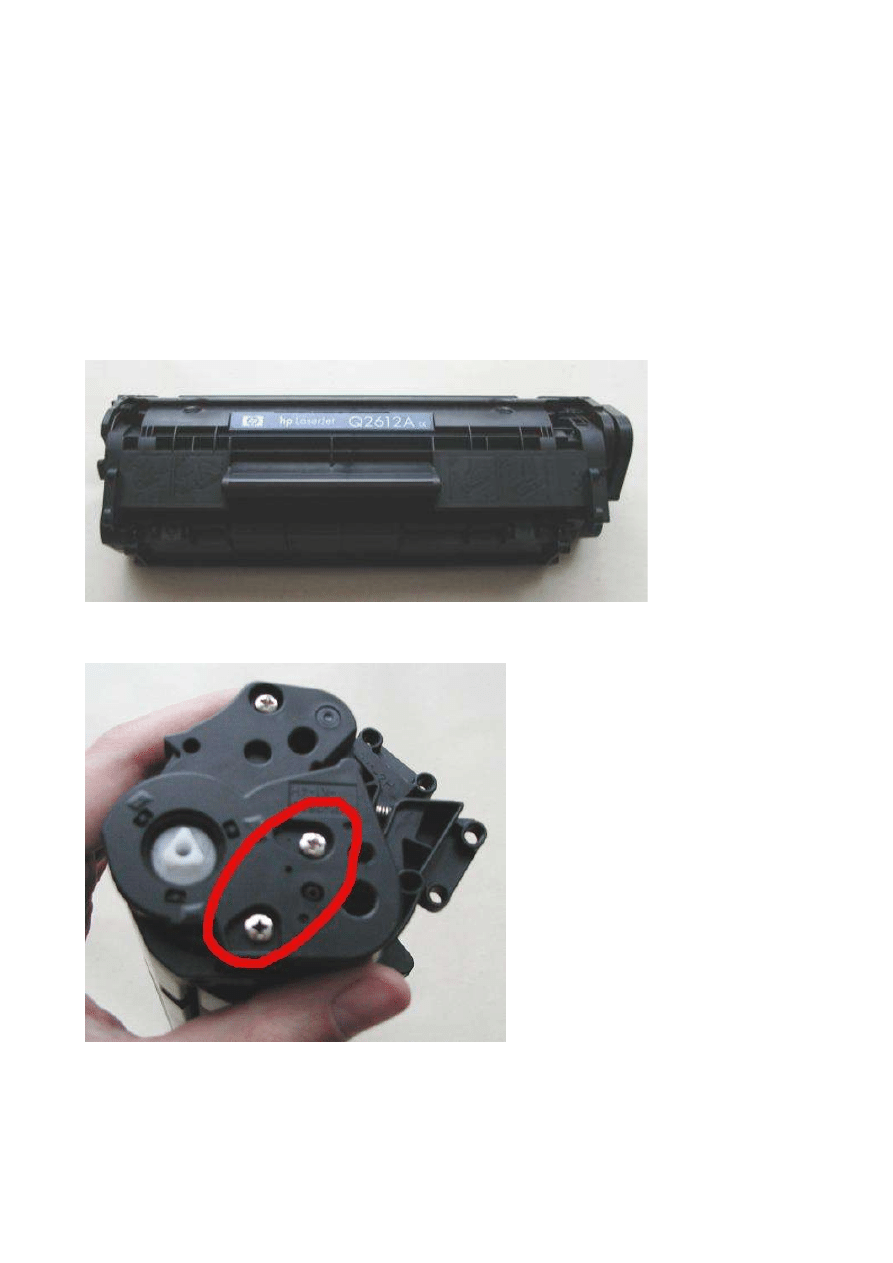

Proszę wykręcić dwa wkręty zaznaczone na zdjęciu poniżej.

WWW.TANIDRUK.COM.PL

Tel. [phone] Fax. [phone]

E-mail: [e-mail]

WWW.TANIDRUK.COM.PL

Tel. [phone] Fax. [phone]

E-mail: [e-mail]

Proszę zdemontować osłonę bębna.

WWW.TANIDRUK.COM.PL

Tel. [phone] Fax. [phone]

E-mail: [e-mail]

WWW.TANIDRUK.COM.PL

Tel. [phone] Fax. [phone]

E-mail: [e-mail]

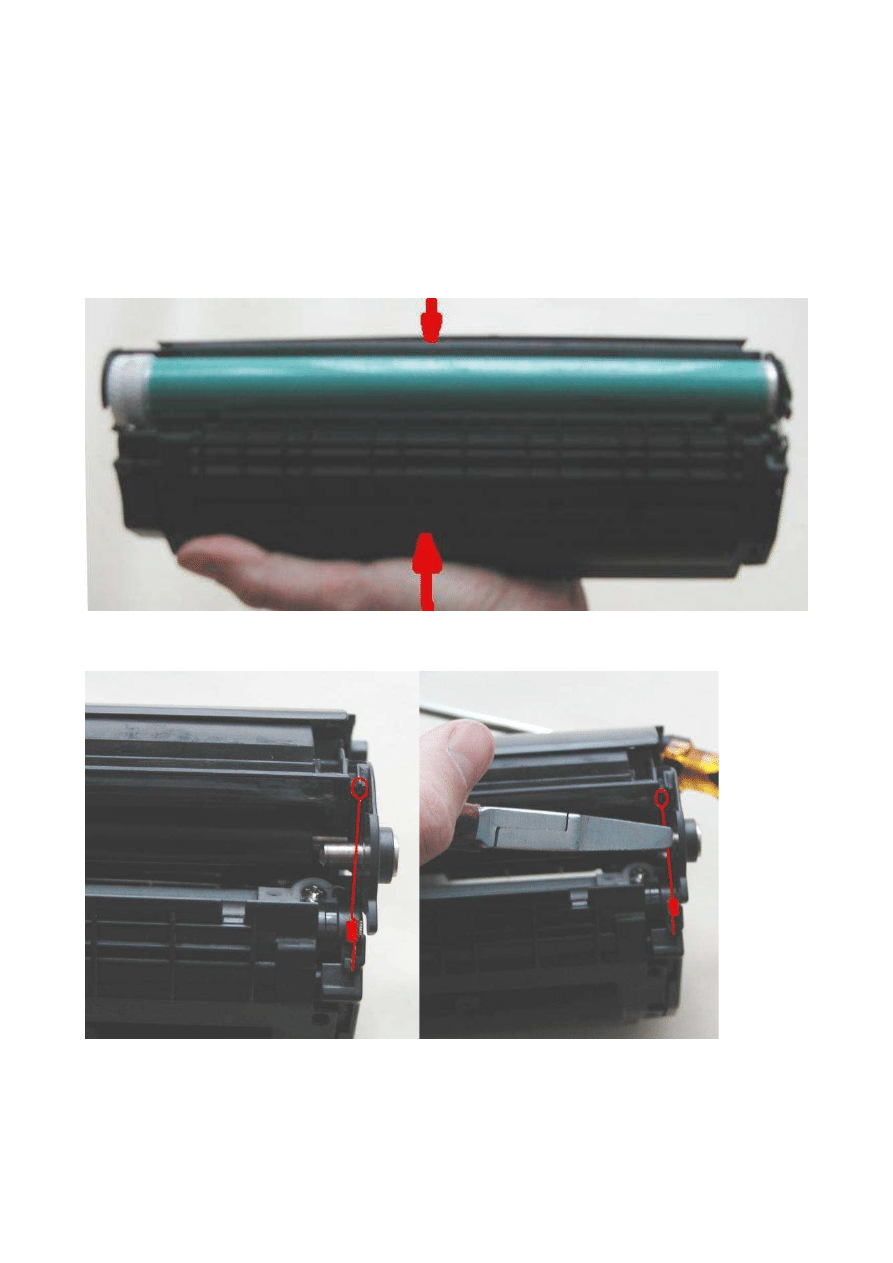

Teraz proszę odsunąć plastikową osłonę bębna OPC. Następnie złapać kasetę od dołu i ścisnąć w
sposób pokazany na zdjęciu. Proszę po stronie plastikowej zębatki na bębnie, trzymając za nią
wyciągnąć bęben do góry, a następnie obracając go wokół swojej osi wyciągnąć bęben w lewa
stronę, zdejmując go z metalowego trzpienia po prawej stronie. Bęben OPC proszę schować w
ciemne miejsce, ułożyć go na miękkiej powierzchni. Bęben OPC jest bardzo wrażliwy na światło i
uszkodzenia mechaniczne.

Proszę odpiąć zaznaczona na czerwono sprężynę, np. przy użyciu wąskich szczypiec lub pęsety.

WWW.TANIDRUK.COM.PL

Tel. [phone] Fax. [phone]

E-mail: [e-mail]

WWW.TANIDRUK.COM.PL

Tel. [phone] Fax. [phone]

E-mail: [e-mail]

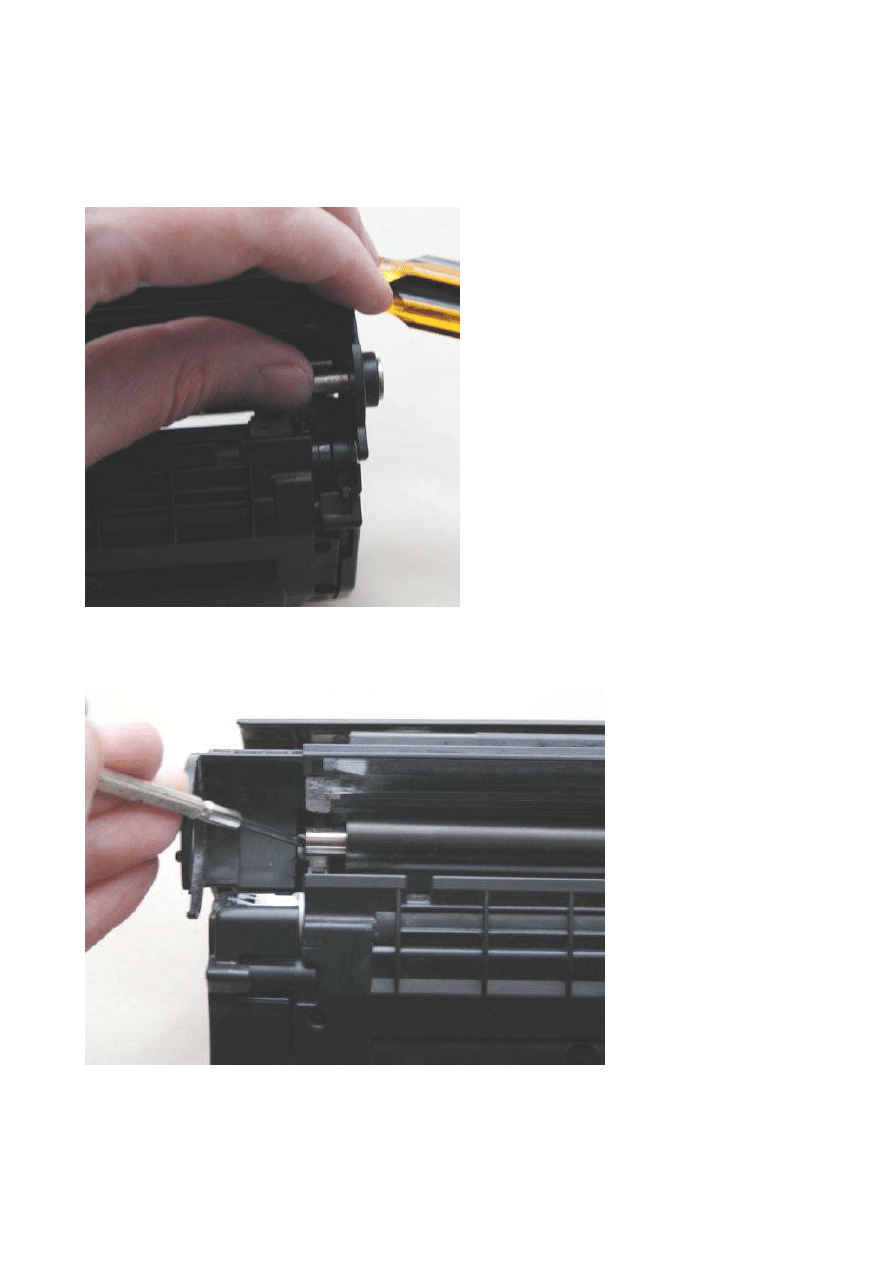

Teraz proszę wypchnąć metalowy trzpień w kierunku na zewnątrz kasety.

Zaczynając ze strony pokazanej na zdjęciu poniżej, proszę zacząć demontaż walka dociskowego.
Prozę podważyć jego trzpień do góry np. przy użyciu małego, cienkiego, płaskiego wkrętaka.

WWW.TANIDRUK.COM.PL

Tel. [phone] Fax. [phone]

E-mail: [e-mail]

WWW.TANIDRUK.COM.PL

Tel. [phone] Fax. [phone]

E-mail: [e-mail]

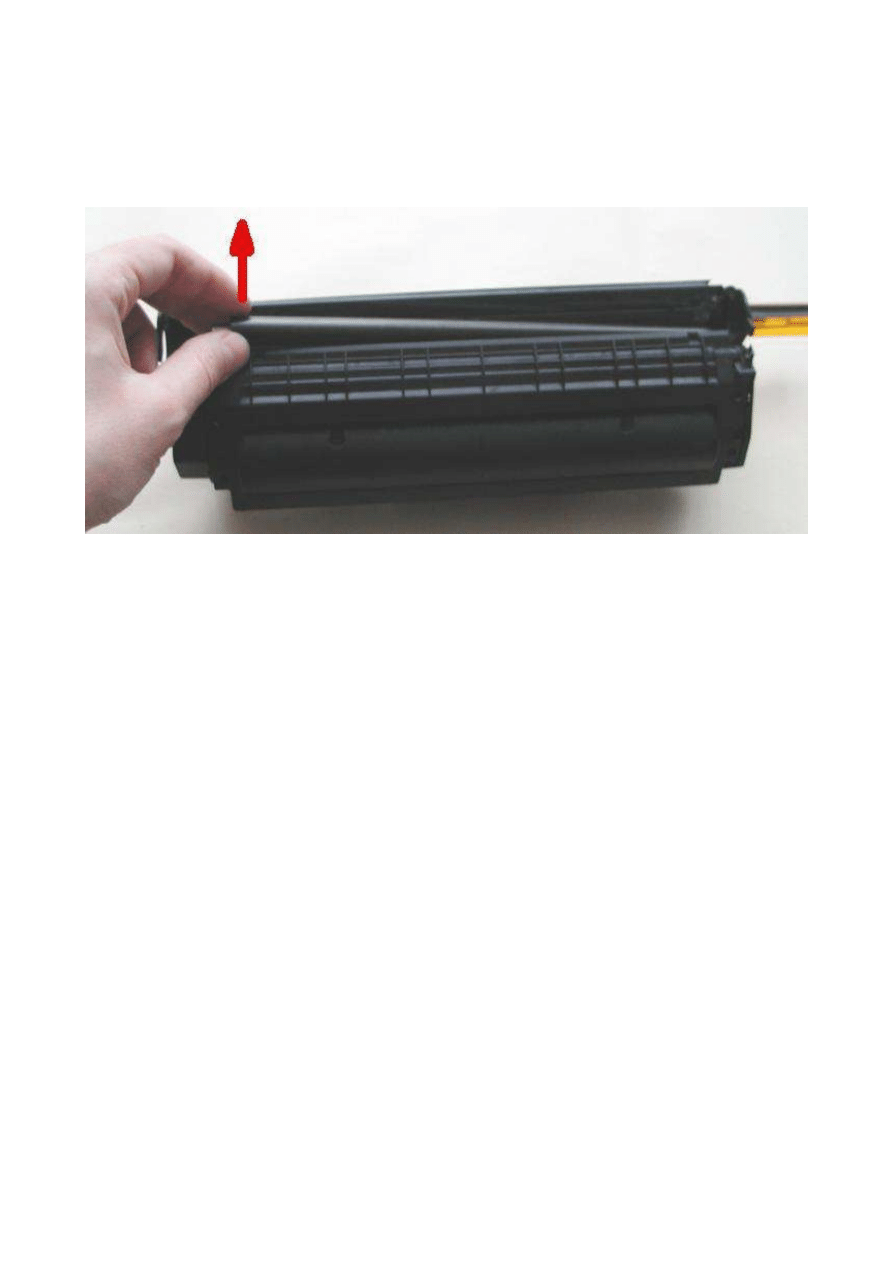

Proszę wyciągnąć do góry, następnie w bok wałek dociskowy

WWW.TANIDRUK.COM.PL

Tel. [phone] Fax. [phone]

E-mail: [e-mail]

WWW.TANIDRUK.COM.PL

Tel. [phone] Fax. [phone]

E-mail: [e-mail]

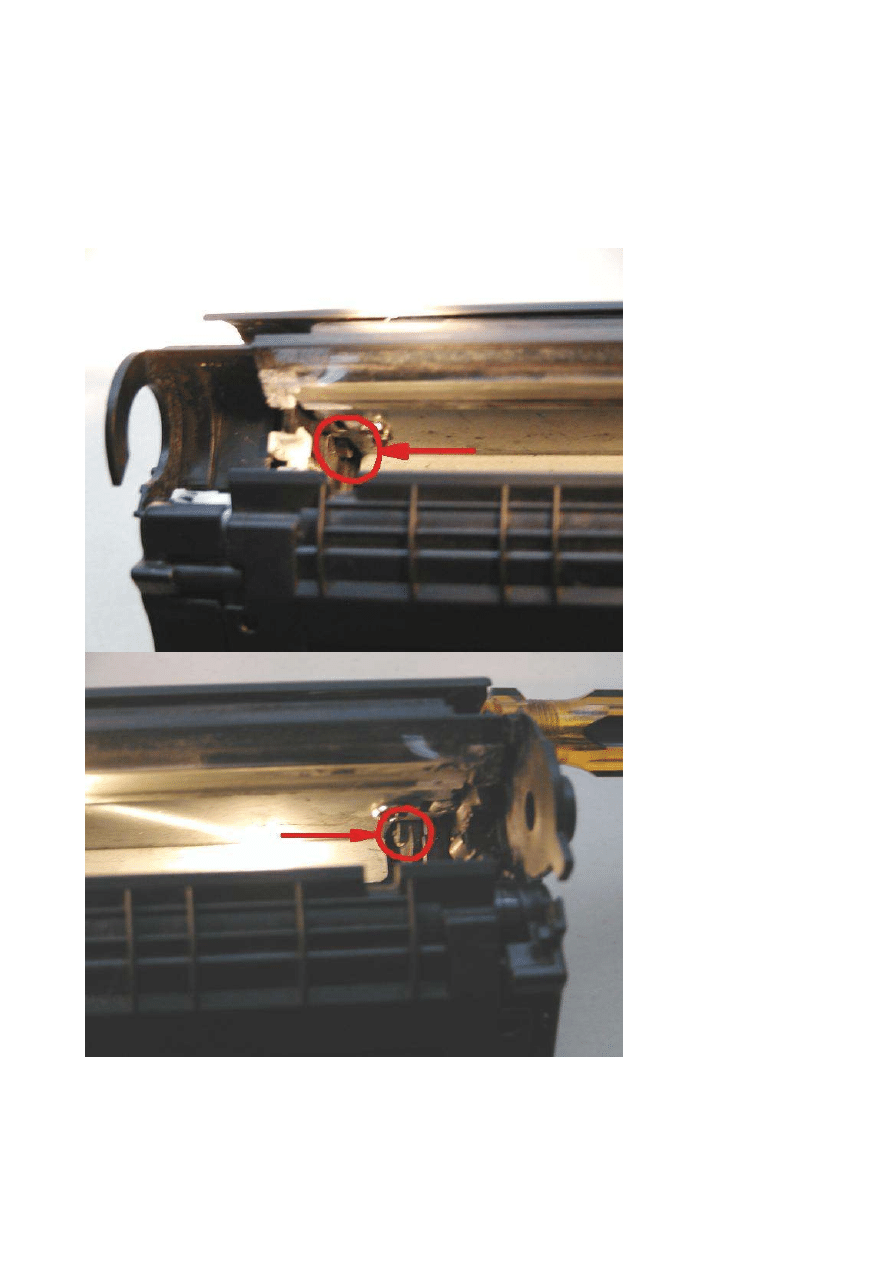

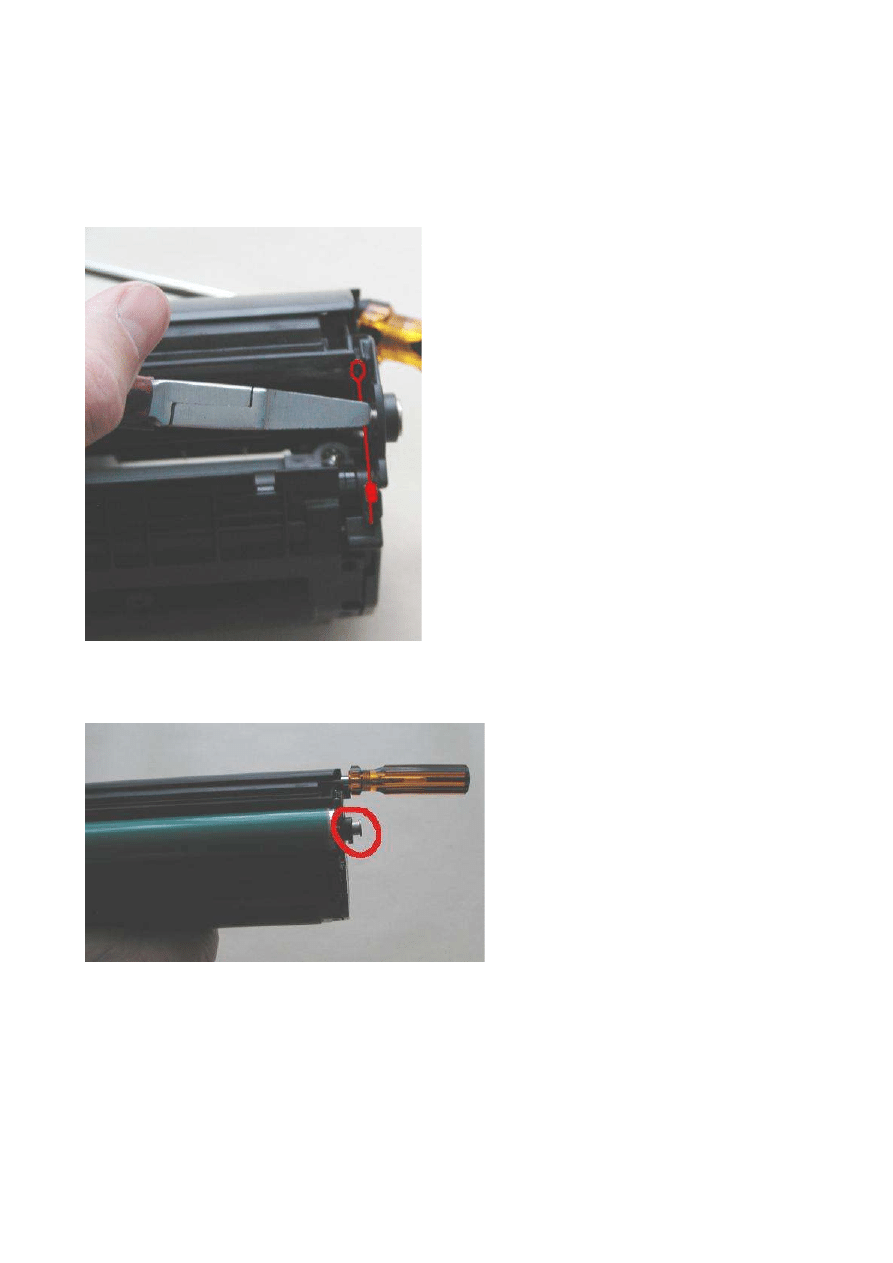

Proszę przy użyciu długiego stalowego pręta o średnicy 1,5-2,5 mm lub szpikulca wypchnąć na
zewnątrz kasety, w kierunkach pokazanych na zdjęciu, metalowe piny. Przy tej operacji plastikowa
osłona bębna musi być otwarta.

WWW.TANIDRUK.COM.PL

Tel. [phone] Fax. [phone]

E-mail: [e-mail]

WWW.TANIDRUK.COM.PL

Tel. [phone] Fax. [phone]

E-mail: [e-mail]

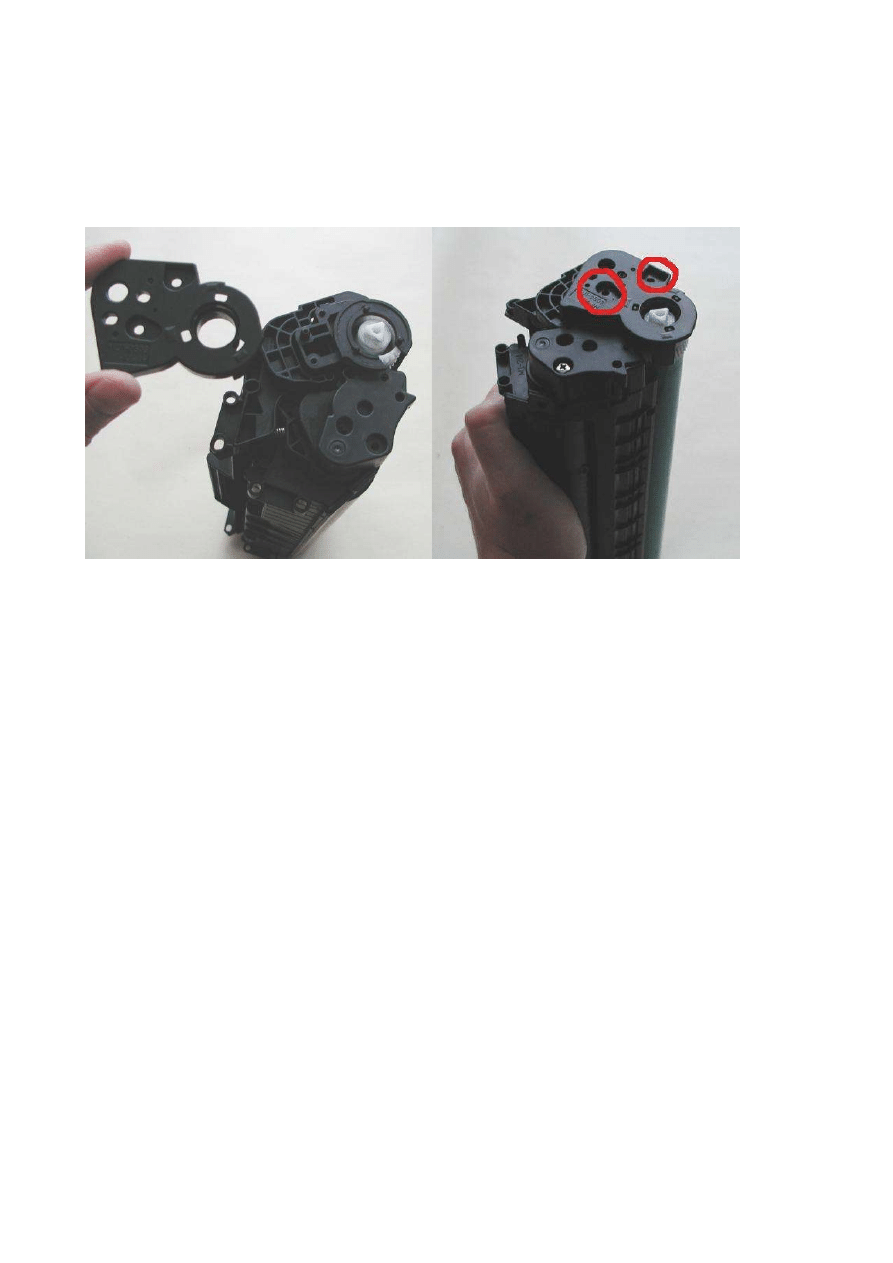

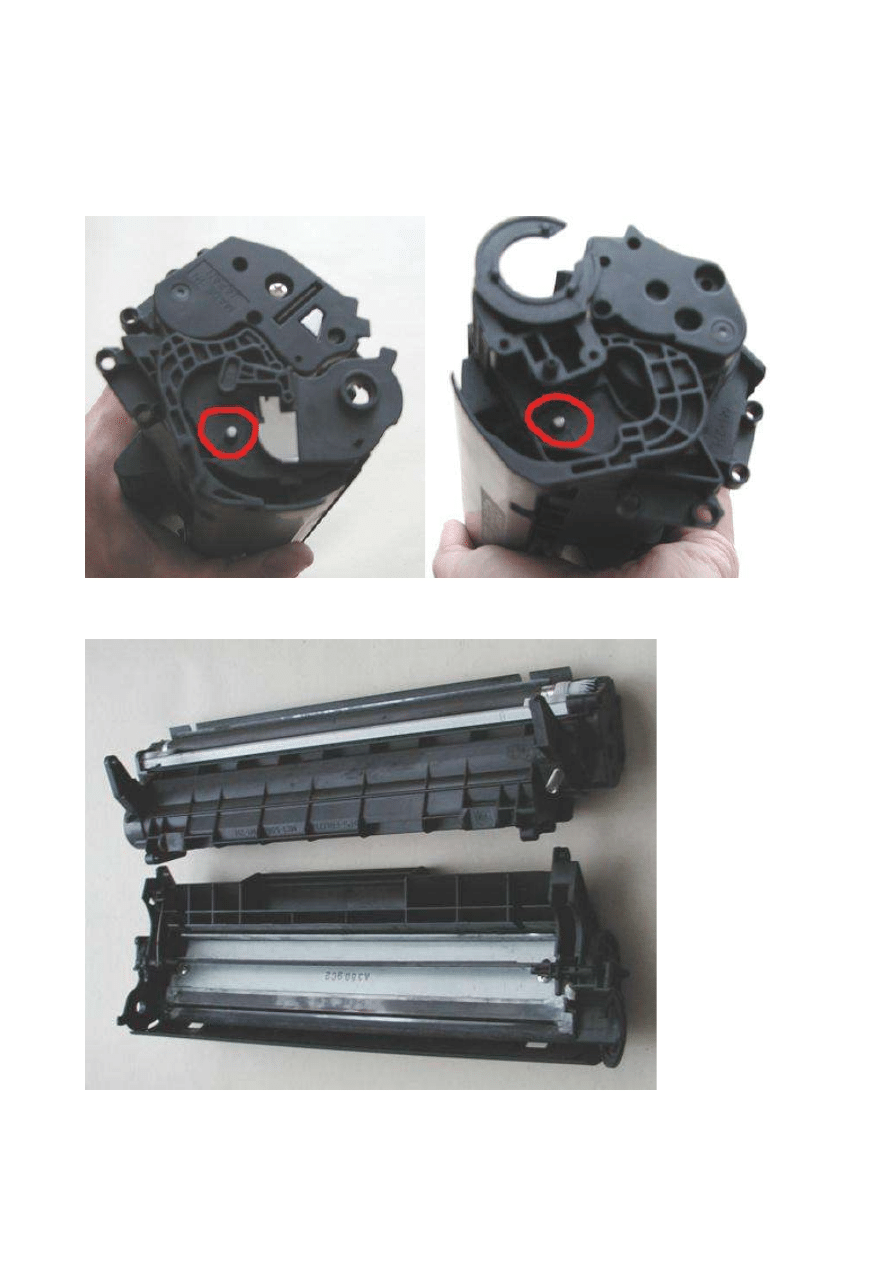

Następnie przy użyciu szczypiec, proszę wyciągnąć całkowicie, metalowe kołki zaznaczone na
zdjęciu poniżej.

Po wymontowaniu kołków proszę rozdzielić obie części kasety.

WWW.TANIDRUK.COM.PL

Tel. [phone] Fax. [phone]

E-mail: [e-mail]

WWW.TANIDRUK.COM.PL

Tel. [phone] Fax. [phone]

E-mail: [e-mail]

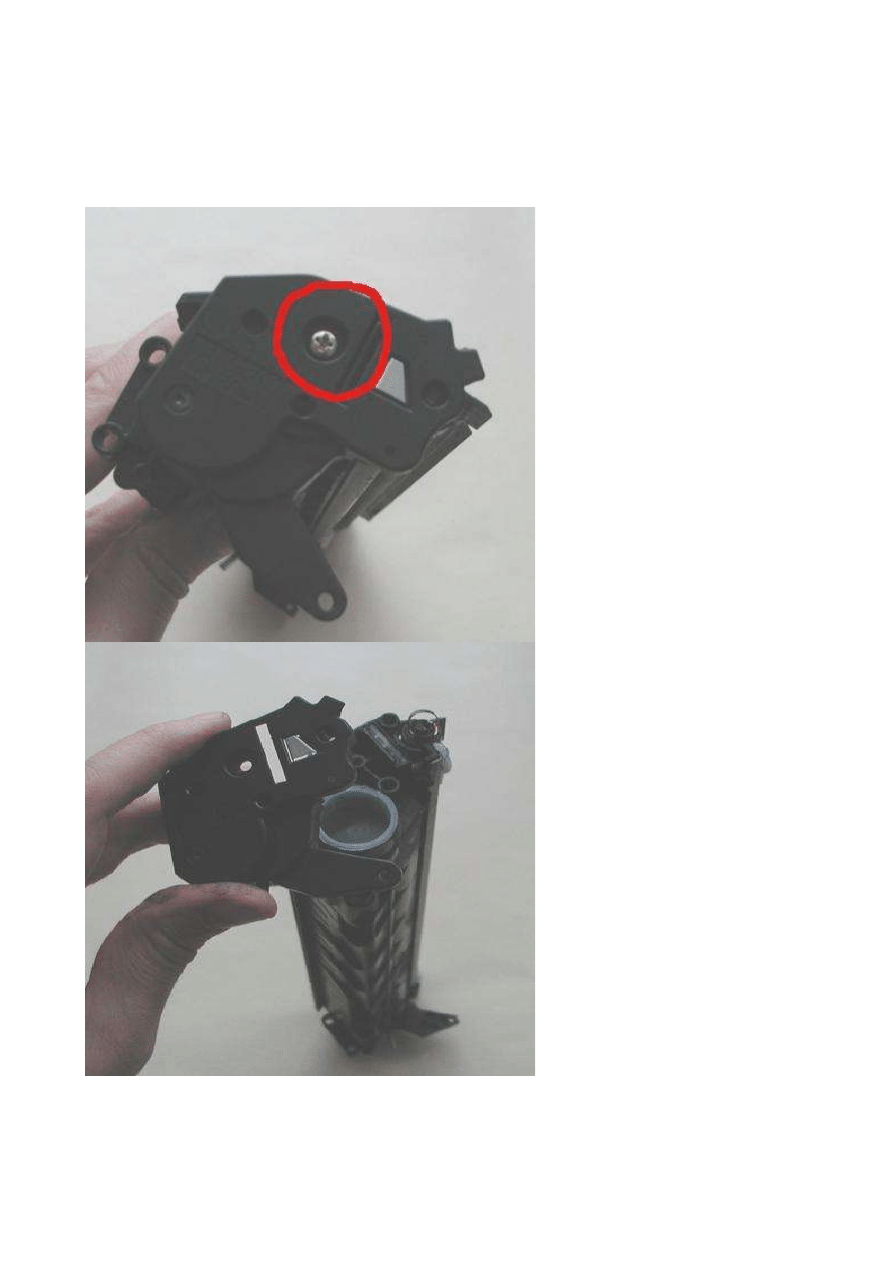

Następnie proszę wykręcić zaznaczony wkręt i zdjąć boczna osłonę ograniczającą dostęp do korka.

WWW.TANIDRUK.COM.PL

Tel. [phone] Fax. [phone]

E-mail: [e-mail]

WWW.TANIDRUK.COM.PL

Tel. [phone] Fax. [phone]

E-mail: [e-mail]

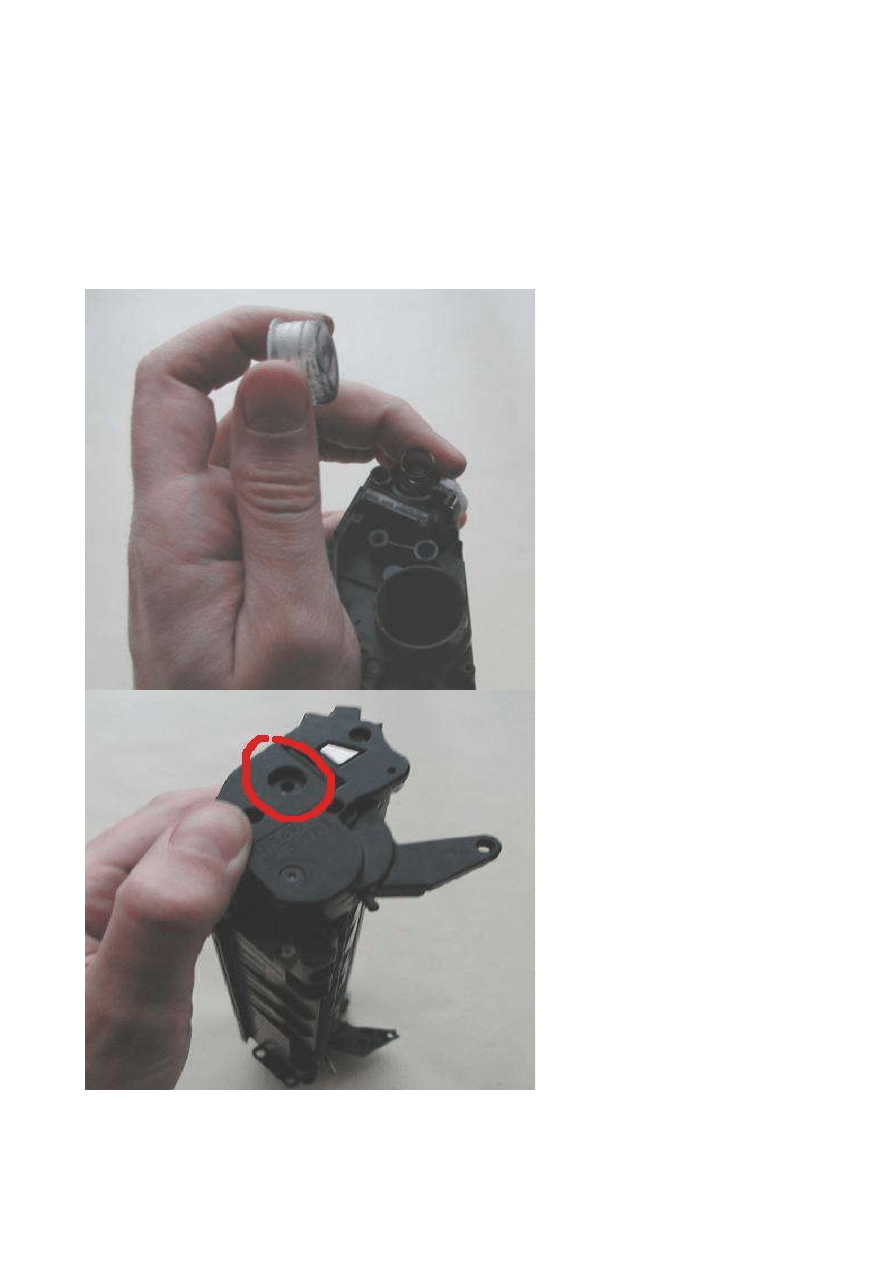

Teraz proszę wyciągnąć korek, wysypać z wnętrza resztki starego toneru i nośnika, a następnie
nasypać nowy toner i zamknąć otwór korkiem. Proszę unieruchomić palcem trzpień magnetycznego
wałka, jeśli wałek się przesunie, właśnie uzupełniany toner wysypie się na zewnątrz. Proszę założyć
na miejsce plastikową osłonę, wkręcić śrubkę i odłożyć te część kasety na bok, chwilowo nie będzie
potrzebna.

WWW.TANIDRUK.COM.PL

Tel. [phone] Fax. [phone]

E-mail: [e-mail]

WWW.TANIDRUK.COM.PL

Tel. [phone] Fax. [phone]

E-mail: [e-mail]

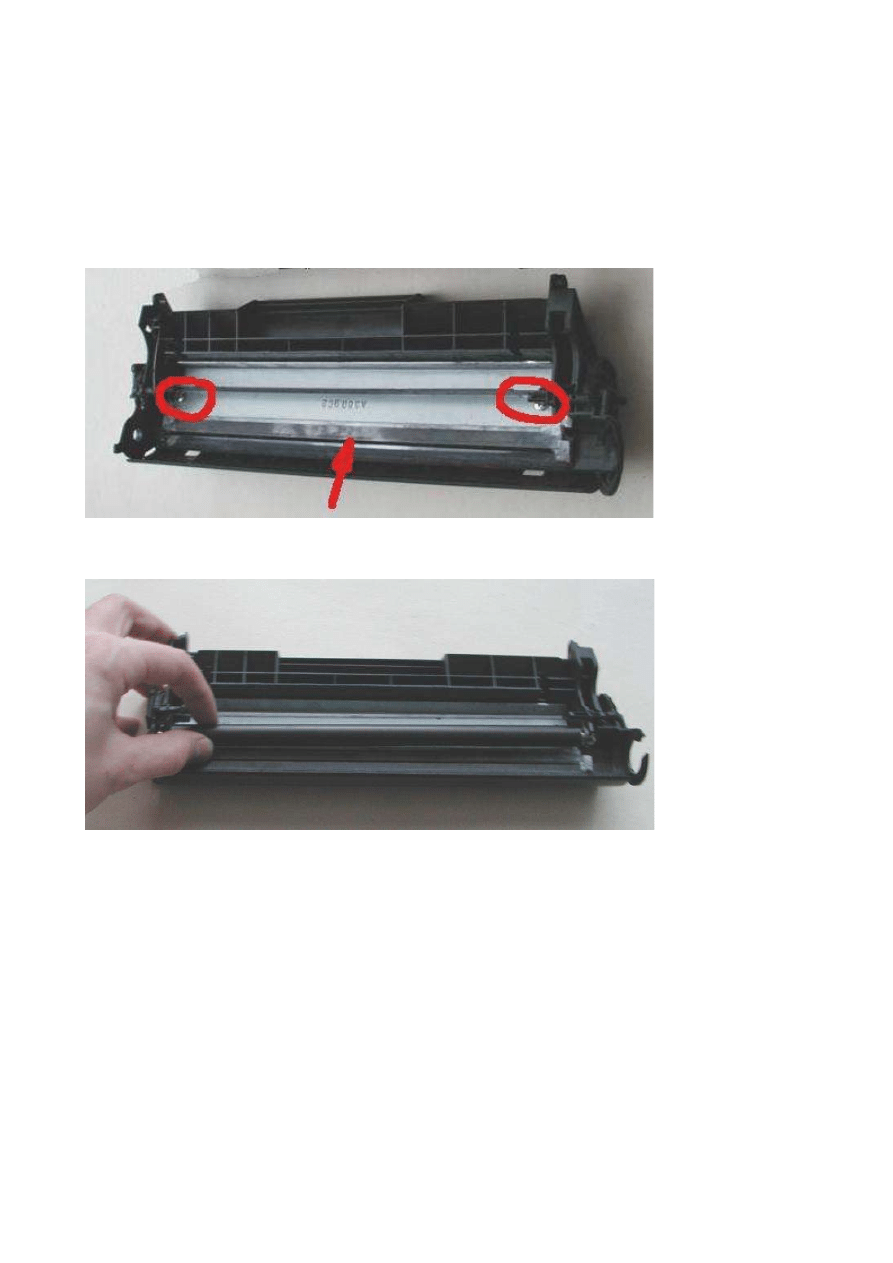

Teraz trzeba opróżnić tzw. Kosz, znajdujący się w drugiej części kasety. W tym celu proszę
odkręcić dwa zaznaczone wkręty, wymontować metalowa listwę i oczyścić przestrzeń pod nią.
Można także wykonać te operacje bez odkręcania listwy, wysypując zawartość kosza przez
szczelinę wskazana strzałka na poniższym zdjęciu.

Po opróżnieniu kosza proszę zamontować na swoje miejsce gumowy wałek dociskowy.

WWW.TANIDRUK.COM.PL

Tel. [phone] Fax. [phone]

E-mail: [e-mail]

WWW.TANIDRUK.COM.PL

Tel. [phone] Fax. [phone]

E-mail: [e-mail]

Ostatni etap to zmontowanie kasety w całość. Proszę złożyć obie części kasety razem.

WWW.TANIDRUK.COM.PL

Tel. [phone] Fax. [phone]

E-mail: [e-mail]

WWW.TANIDRUK.COM.PL

Tel. [phone] Fax. [phone]

E-mail: [e-mail]

Następnie ściskając kaseta proszę doprowadzić położenie obu części kasety względem siebie do
stanu w którym będzie można wcisnąć w zaznaczone otwory metalowe kołki, łączące w całość obie
części kasety.

WWW.TANIDRUK.COM.PL

Tel. [phone] Fax. [phone]

E-mail: [e-mail]

WWW.TANIDRUK.COM.PL

Tel. [phone] Fax. [phone]

E-mail: [e-mail]

Teraz kolej na zamontowanie na miejsce stalowej sprężyny, proszę zamontować ja na plastikowe
uchwyty przy użyciu pęsety lub płaskich, wąskich szczypiec.

Ostatni krok to zamontowanie bębna na właściwe miejsce, a następnie wciśniecie metalowego
trzpienia, zaznaczonego na poniższym zdjęciu, mocującego bęben OPC.

WWW.TANIDRUK.COM.PL

Tel. [phone] Fax. [phone]

E-mail: [e-mail]

WWW.TANIDRUK.COM.PL

Tel. [phone] Fax. [phone]

E-mail: [e-mail]

Proszę zamontować plastikowa osłonę, po przeciwnej stronie kasety i przykręcić ja wkrętami w
zaznaczonych miejscach.

I to już koniec. Kaseta jest gotowa to użycia w drukarce.
