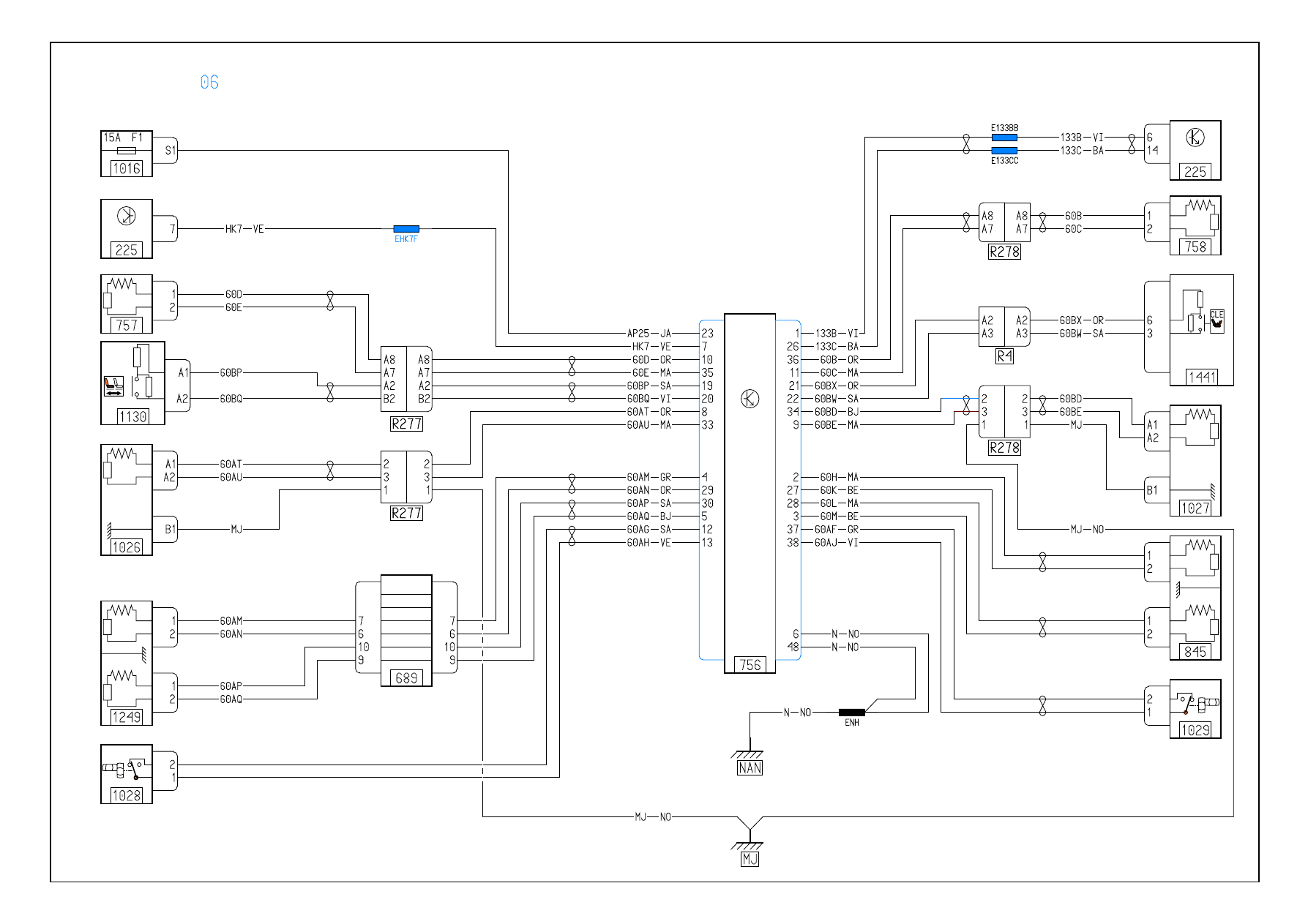

schemat polaczen airbag clio2

background image

X65

DD/ABLAV

SKRZYNKA BEZPIECZNIKÓW KABINY

GNIAZDO DIAGNOSTYCZNE

Kolory przewodów

• Podstawowe stany elektryczne to :

Czerwony + 12 V przed włączeniem zapłonu

Żółty + 12 V po włączeniu zapłonu

Niebieski obwód świateł postojowych lub kierunkowskazów

Czarny stała masa

• Używane są również następujące kolory do oznaczenia pozostałych przewodów i złączy:

Biały, Niebieski, Beżowy, Kryształowy, Szary, Żółty, Brązowy, Czarny, Pomarańczowy,

Czerwony, Łososiowy, Zielony, Fioletowy.

BA Biały

JA Żółty

RG Czerwony

BE Niebieski

MA Brązowy

SA Łososiowy

BJ Beżowy

NO Czarny

VE Zielony

CY Kryształowy lub Biały

OR Pomarańczowy

VI Fioletowy

GR Szary

NAPINACZ PASA KIEROWCY

CZUJNIK POŁOŻENIA PRZEDNIEGO FOTELA KIEROWCY

BOCZNA PODUSZKA POWIETRZNA KIEROWCY

PRZEDNIA PODUSZKA KIEROWCY

SATELITA BOCZNY KIEROWCY

STEROWANIE REGULATOREM

PRĘDKOŚCI I PODUSZKĄ POWIETRZNĄ

GNIAZDO DIAGNOSTYCZNE

NAPINACZ PASA PASAŻERA

KLUCZ BLOKADY PODUSZKI

POWIETRZNEJ PASAŻERA

BOCZNA PODUSZKA

POWIETRZNA PASAŻERA

PODUSZKA POWIETRZNA PASAŻERA NR 2

SATELITA BOCZNY PASAŻERA

MODUŁ ELEKTRONICZNY AIRBAG /NAPINACZ PASÓW

Czarny

Czarny

Czarny

Czarny

Czarny

Czarny

Czarny

Czarny

Czarny

Czarny

Czarny

Czarny

Czarny

KOLOR ZŁĄCZA

KOLOR ZŁĄCZA

KOLOR ZŁĄCZA

KOLOR ZŁĄCZA

KOLOR ZŁĄCZA

KOLOR ZŁĄCZA

KOLOR ZŁĄCZA

KOLOR ZŁĄCZA

Szary

Szary

Szary

Szary

Szary

Szary

Szary

Szary

Niebieski

Niebieski

Pomarańczowy

Pomarańczowy

Zielony

Zielony

Zielony

Zielony

Brązowy

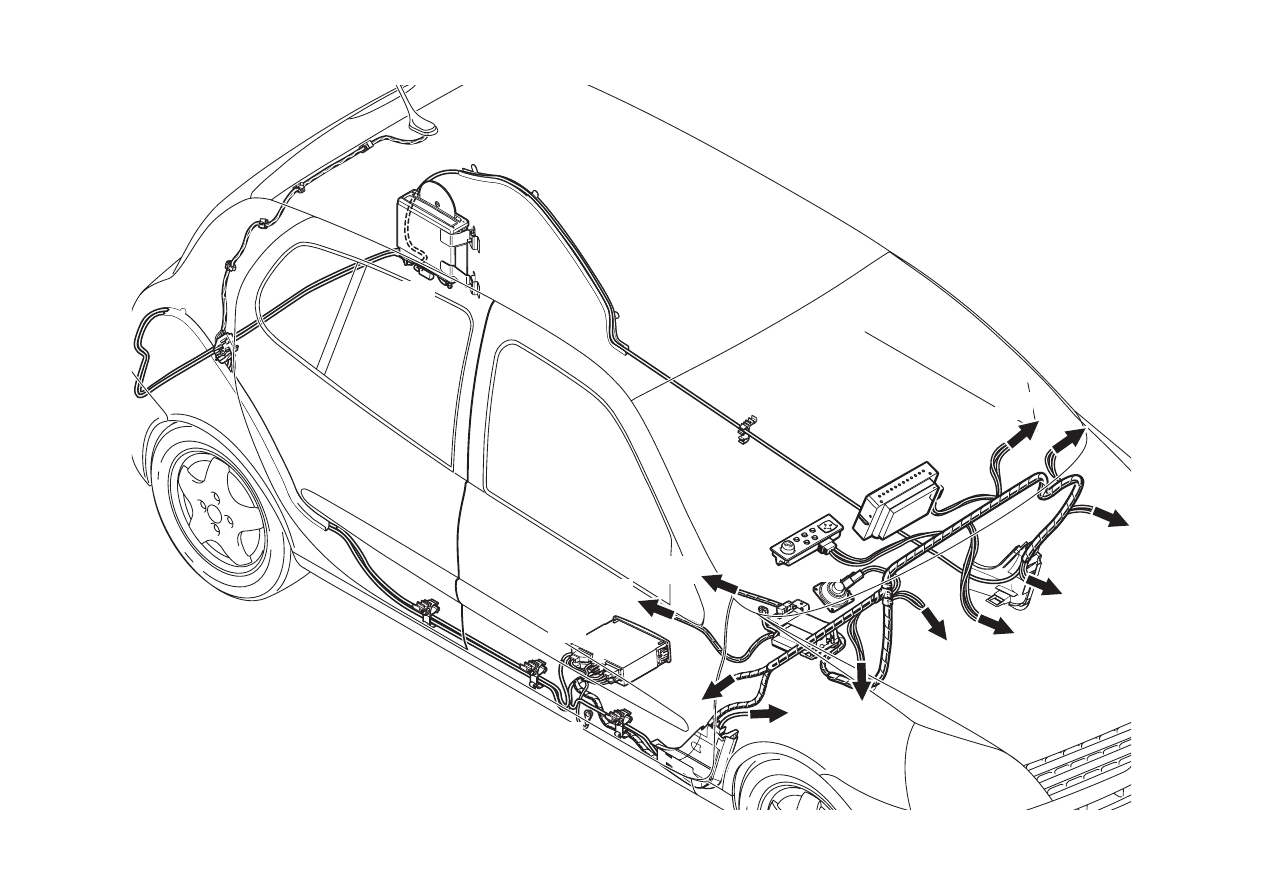

background image

645

784

145

104

R2

R3

319

419

261

845

R4

365

R278

1029

R277

1028

261

R301

247

1278

1125

MT

662

972

693

R107

160

1273

background image

KODY POŁĄCZEŃ

NAZWY POŁĄCZEŃ

103A

STEROWANIE USTAWIENIA REFLEKTORÓW

107A

SYGNAŁ + GŁOŚNIKA RADIOTELEFONU

107B

SYGNAŁ - GŁOŚNIKA RADIOTELEFONU

107D

SYGNAŁ RADIOTELEFONU WYŁĄCZENIA RADIA

107G

+ MIKROFONU SYSTEMU GŁOŚNOMÓWIĄCEGO TELEFONU

107H

- MIKROFONU SYSTEMU GŁOŚNOMÓWIĄCEGO TELEFONU

109F

+ CZUJNIKA KĄTU SKRĘTU KIEROWNICY

109H

STEROWANIE - LAMPKI KONTROLNEJ USTERKI ELEKTRYCZNEGO UKŁADU WSPOMAGANIA

109I

- CZUJNIKA KĄTU SKRĘTU KIEROWNICY

109K

ZASILANIE 1 CZUJNIKA MOMENTU ELEKTRYCZNEGO UKŁADU WSPOMAGANIA

109M

SYGNAŁ 1 CZUJNIKA MOMENTU ELEKTRYCZNEGO UKŁADU WSPOMAGANIA

109N

SYGNAŁ 2 CZUJNIKA MOMENTU ELEKTRYCZNEGO UKŁADU WSPOMAGANIA

109P

MASA 1 CZUJNIKA MOMENTU ELEKTRYCZNEGO UKŁADU WSPOMAGANIA

109R

STEROWANIE + SILNIKA ELEKTRYCZNEGO UKŁADU WSPOMAGANIA

109S

STEROWANIE - SILNIKA ELEKTRYCZNEGO UKŁADU WSPOMAGANIA

109X

SYGNAŁ 2 CZUJNIKA KĄTA SKRĘTU KIEROWNICY

109Z

SYGNAŁ 1 CZUJNIKA KĄTA SKRĘTU KIEROWNICY

11A

STEROWANIE + ŚWIATEŁ DROGOWYCH

11B

STEROWANIE + ŚWIATEŁ DROGOWYCH > PRZEKAŹNIK

130A

+ KONDENSATORA ZAKŁÓCENIOWEGO RADIA > MODUŁ ZASILANIA ZAPŁONU

133B

SYGNAŁ CANH TABLICY WSKAŹNIKÓW > CENTRALNY MODUŁ ELEKTRYCZNY

133C

SYGNAŁ CANL TABLICY WSKAŹNIKÓW > CENTRALNY MODUŁ ELEKTRYCZNY

13AD

STEROWANIE + CZASOWEGO WŁĄCZENIA LAMPKI SUFITOWEJ

13AG

STEROWANIE + CZASOWEGO WŁĄCZENIA OŚWIETLENIA BAGAŻNIKA

13AH

STEROWANIE + CZASOWEGO WŁĄCZENIA OŚWIETLENIA PODŁOGI Z TYŁU

13K

STEROWANIE - LAMPKI SUFITOWEJ > TYLNYCH CZUJNIKÓW PROGOWYCH PRAWYCH I LEWYCH

14A

STEROWANIE + MAŁEJ PRĘDKOŚCI WYCIERACZKI SZYBY PRZEDNIEJ

14B

STEROWANIE + DUŻEJ PRĘDKOŚCI WYCIERACZKI SZYBY PRZEDNIEJ

14C

STEROWANIE + ZATRZYMANIA STAŁEGO WYCIERACZKI SZYBY PRZEDNIEJ

14E

STEROWANIE + PRZERYWANEGO TRYBU PRACY WYCIERACZKI SZYBY PRZEDNIEJ

14G

STEROWANIE MAŁEJ PRĘDKOŚCI WYCIERACZKI SZYBY PRZEDNIEJ > MODUŁ ELEKTRONICZNY

14H

STEROWANIE DUŻEJ PRĘDKOŚCI WYCIERACZKI SZYBY PRZEDNIEJ > MODUŁ ELEKTRONICZNY

14S

SYGNAŁ LINII SERYJNEJ CZUJNIKA OPADÓW

15H

STEROWANIE - OGRZEWANIE TYLNEGO > MODUŁ STERUJĄCY OGRZEWANIEM TYLNEJ SZYBY

15L

+ OGRZEWANEJ TYLNEJ PRAWEJ SZYBY ZABEZPIECZONE

15LP

STEROWANIE + OGRZEWANIA TYLNEJ SZYBY ZABEZPIECZONE

15RP

STEROWANIE + OGRZEWANIA LUSTERKA ZABEZPIECZONE

16A

STEROWANIE + POMPY SPRYSKIWACZA PRZEDNIEJ SZYBY

17A

STEROWANIE - OŚWIETLENIA SCHOWKA

18A

STEROWANIE - OŚWIETLENIA BAGAŻNIKA

19E

STEROWANIE - ŚWIATEŁ DROGOWYCH > REGULACJA NATĘŻENIA

1A

STEROWANIE + UZWOJENIA ROZRUCHU > PRZEKAŹNIK

20AW

STEROWANIE BLOKOWANIEM ODBLOKOWANIEM IMPULSOWEGO ZAMKA DRZWI

20C

STEROWANIE + OTWARCIEM ELEKTRYCZNEGO ZAMKA DRZWI

20D

STEROWANIE + ZAMKNIĘCIEM ELEKTRYCZNEGO ZAMKA DRZWI

20M

DIODA ZABLOKOWANYCH DRZWI

21A

STEROWANIE PODNOSZENIEM SZYBY KIEROWCY

21B

STEROWANIE OPUSZCZANIEM SZYBY KIEROWCY

21D

STEROWANIE - PODNOSZENIEM IMPULSOWYM SZYBY

21F

STEROWANIE - OPUSZCZANIEM IMPULSOWYM SZYBY

22A

STEROWANIE PODNOSZENIEM SZYBY PASAŻERA

22B

STEROWANIE OPUSZCZANIEM SZYBY PASAŻERA

22C

STEROWANIE 1 PODNOŚNIKIEM PRZEDNIM

LISTA POŁĄCZEŃ

background image

KODY POŁĄCZEŃ

NAZWY POŁĄCZEŃ

22D

STEROWANIE 2 PODNOŚNIKAMI PRZEDNIMI

23A

STEROWANIE PODNOSZENIEM SZYBY > ZAMYKANIE SZYBY TYLNEJ PRAWEJ

23B

STEROWANIE OPUSZCZANIEM SZYBY > OTWIERANIE SZYBY TYLNEJ PRAWEJ

23C

STEROWANIE PODNOSZENIEM SZYBY > ZAMYKANIE SZYBY TYLNEJ LEWEJ

23D

STEROWANIE OPUSZCZANIEM SZYBY > OTWIERANIE SZYBY TYLNEJ LEWEJ

23E

STEROWANIE CEWKI PRZEKAŹNIKA BLOKADY FUNKCJI TYLNYCH

24A

STEROWANIE + POMPY PODNOŚNIKA TYLNEJ SZYBY

27A

STEROWANIE - LAMPKI KONTROLNEJ HAMULCA RĘCZNEGO

28A

STEROWANIE - LAMPKI KONTROLNEJ CIŚNIENIA OLEJU

2A

STEROWANIE - LAMPKI KONTROLNEJ ŁADOWANIA ALTERNATORA

30A

STEROWANIE - LAMPKI KONTROLNEJ NIVOCODE

32A

SYGNAŁ 2 CZUJNIKA POZIOMU OLEJU

32B

SYGNAŁ 1 CZUJNIKA POZIOMU OLEJU

34A

SYGNAŁ + GŁOŚNIKA TYLNEGO LEWEGO

34AM

+ WZMACNIACZA ANTENY ROZDZIELCZA FALI RADIOWEJ

34AP

SYGNAŁ L0 SATELITY RADIA

34AQ

SYGNAŁ L1 SATELITY RADIA

34AR

SYGNAŁ L2 SATELITY RADIA

34AS

SYGNAŁ IN0 SATELITY RADIA

34AT

SYGNAŁ IN1 SATELITY RADIA

34AU

SYGNAŁ IN2 SATELITY RADIA

34AZ

SYGNAŁ 1 POŁĄCZENIA BUS ODTWARZACZ CD

34B

SYGNAŁ - GŁOŚNIKA TYLNEGO LEWEGO

34BA

SYGNAŁ 2 POŁĄCZENIA BUS ODTWARZACZA CD

34BB

- POŁĄCZENIA BUS ODTWARZACZ CD

34BC

+ AKUMULATORA ODTWARZACZ CD

34BD

+ AKCESORIÓW ODTWARZACZ CD

34BG

SYGNAŁ FAL DŹWIĘKOWYCH ODTWARZACZA CD

34BH

- DŹWIĘKU 1 ODTWARZACZ CD

34BK

- DŹWIĘKU 2 ODTWARZACZ CD

34BL

OBUDOWA ODTWARZACZA CD

34BR

SYGNAŁ ZWORY CAN H RADIOODTWARZACZ

34BS

SYGNAŁ ZWORY CANL RADIOODTWARZACZA

34C

SYGNAŁ - GŁOŚNIKA TYLNEGO PRAWEGO

34D

SYGNAŁ + GŁOŚNIKA TYLNEGO PRAWEGO

34DZ

SYGNAŁ CAN H MULTIMEDIA 1

34E

SYGNAŁ + GŁOŚNIKA PRZEDNIEGO PRAWEGO

34F

SYGNAŁ - GŁOŚNIKA PRZEDNIEGO PRAWEGO

34G

SYGNAŁ + GŁOŚNIKA PRZEDNIEGO LEWEGO

34GA

SYGNAŁ CAN L MULTIMEDIA 1

34GD

SYGNAŁ WŁĄCZANIE WYŁĄCZANIE 1 POŁĄCZENIE

34H

SYGNAŁ - GŁOŚNIKA PRZEDNIEGO LEWEGO

34S

SYGNAŁ BUS (INTERFEJS) DANYCH RADIA I2C (TYP RADIA)

34T

SYGNAŁ ZEGARA RADIA I2C (TYP RADIA)

34U

SYGNAŁ ZNAKOWANIA - ZNAK RADIA I2C (TYP RADIA)

34V

SYGNAŁ MASY OBUDOWY I2C (TYP RADIA)

34Z

SYGNAŁ WŁĄCZONEGO RADIA

36A

STEROWANIE + WYCIERACZKI SZYBY TYLNEJ

36C

SYGNAŁ - WŁĄCZNIKA ZATRZYMANIA STAŁEGO WYCIERACZKI SZYBY TYLNEJ

36E

STEROWANIE + CZASOWY WŁĄCZNIK WYCIERACZKI SZYBY TYLNEJ

37AA

STEROWANIE ŚWIECY ŻAROWEJ 2

37AB

STEROWANIE ŚWIECY ŻAROWEJ 3

37AC

STEROWANIE ŚWIECY ŻAROWEJ 4

LISTA POŁĄCZEŃ

background image

KODY POŁĄCZEŃ

NAZWY POŁĄCZEŃ

37Z

STEROWANIE ŚWIECY ŻAROWEJ 1

38AH

STEROWANIE + SILNIKA WENTYLATORA PRĘDKOŚĆ 1

38AL

STEROWANIE + SILNIKA WENTYLATORA PRĘDKOŚĆ 4

38DA

- STEROWANIE ZESPOŁEM WENTYLATORA OGRZEWANIA > KONSOLA STEROWANIA KLIMATYZACJI

38DB

STEROWANIE + WENTYLATORA OGRZEWANIA > PANEL STEROWANIA KLIMATYZACJI

38GZ

SYGNAŁ CZUJNIKA TEMPERATURY WEWNĘTRZNEJ

38JA

STEROWANIE 1 SILNIKA RECYRKULACJI

38JB

STEROWANIE 2 SILNIKA RECYRKULACJI

38JN

0 V CZUJNIKA NASŁONECZNIENIA TEMPERATURY WILGOTNOŚCI

38K

STEROWANIE WYŁĄCZENIEM KLIMATYZACJI > MODUŁ ELEKTRONICZNY BENZYNA-DIESEL

38KW

SYNGAŁTEMPERATURY POWIETRZA NAWIEWU

38KX

0 VOLT TEMPERATURA POWIETRZA NAWIEWU

38KY

STEROWANIE CEWKĄ B2 SILNIK ROZDZIAŁU POWIETRZA

38KZ

STEROWANIE CEWKĄ A2 SILNIK ROZDZIAŁU POWIETRZA

38LA

STEROWANIE CEWKĄ B1 SILNIK ROZDZIAŁU POWIETRZA

38LB

STEROWANIE CEWKĄ A1 SILNIK ROZDZIAŁU POWIETRZA

38LC

STEROWANIE CEWKĄ B2 SILNIK MIESZANIA POWIETRZA

38LD

STEROWANIE CEWKĄ A2 SILNIK MIESZANIA POWIETRZA

38LG

STEROWANIE CEWKĄ B1 SILNIK MIESZANIA POWIETRZA

38LH

STEROWANIE CEWKĄ A1 SILNIK MIESZANIA POWIETRZA

38LR

STEROWANIE PRĘDKOŚCI 2 POLECENIE DMUCHAWY KABINY

38LS

STEROWANIE PRĘDKOŚCI 3/ SYGNAŁ PRĘDKOŚCI DMUCHAWY KABINY

38R

STEROWANIE + SPRZĘGŁA KLIMATYZACJI

38U

KURSOR WŁĄCZNIKA CZASOWEGO

38X

SYGNAŁ CZUJNIKA CIŚNIENIA GAZU CHŁODZĄCEGO

38Y

+ CZUJNIKA CIŚNIENIA GAZU CHŁODZĄCEGO

38Z

STEROWANIE CYKLU KLIMATYZACJI > MODUŁ ELEKTRONICZNY BENZYNA-DIESEL

39A

STEROWANIE + POMPY SPRYSKIWACZY REFLEKTORÓW

39C

STEROWANIE SILNIKA POMPY SPRYSKIWACZY REFLEKTORÓW

39G

STEROWANIE + PRZEKAŹNIKA 1 SPRYSKIWACZY REFLEKTORÓW

39H

STEROWANIE + PRZEKAŹNIKA 2 SPRYSKIWACZY REFLEKTORÓW

3AA

STEROWANIE - CEWKI PRZEKAŹNIKA BLOKADY WTRYSKU

3AC

STEROWANIE - CEWKI PRZEKAŹNIKA POMPY PALIWA

3AJ

SYGNAŁ + POTENCJOMETRU POŁOŻENIA PRZEPUSTNICY

3AJA

SYGNAŁ + POTENCJOMETRU POŁOŻENIA PRZEPUSTNICY

3AJB

STEROWANIE + SILNIKA PRZEPUSTNICY

3AJC

STEROWANIE - SILNIKA PRZEPUSTNICY

3AW

SYGNAŁ + PRESOSTATU UKŁADU WSPOMAGANIA > KOMPUTER WTRYSKU

3B

SYGNAŁ + CZUJNIKA TEMPERATURY POWIETRZA

3BB

STEROWANIE ELEKTROZAWORU ODPOWIETRZANIA ZBIORNIKA

3BC

STEROWANIE - ELEKTROZAWORU REGULACJI OBROTÓW BIEGU JAŁOWEGO > KOMPUTER WTRYSKU

3BG

SYGNAŁ PRĘDKOŚCI OBROTOWEJ SILNIKA > CZUJNIK GÓRNEGO MARTWEGO PUNKTU

3BL

SYGNAŁ - PRĘDKOŚCI OBROTOWEJ SILNIKA > CZUJNIK GÓRNEGO MARTWEGO PUNKTU

3BU

STEROWANIE 1 REGULACJĄ OBROTÓW BIEGU JAŁOWEGO

3BV

STEROWANIE 2 REGULACJĄ OBROTÓW BIEGU JAŁOWEGO

3BW

STEROWANIE 3 REGULACJĄ OBROTÓW BIEGU JAŁOWEGO

3BX

STEROWANIE 4 REGULACJĄ OBROTÓW BIEGU JAŁOWEGO

3C

SYGNAŁ + CZUJNIKA TEMPERATURY WODY

3CK

- CZUJNIKA GRUPY 2

3CN

MASA CZUJNIKA PRZEPUSTNICY POW. REGULACJI MIESZANKI NA BIEGU JAŁOWYM

3CP

STEROWANIE KOMPUTERA WTRYSKU > MODUŁ ZAPŁONOWY 2 -3

3CQ

SYGNAŁ CZUJNIKA CYLINDRA 1

3CR

STEROWANIE - WTRYSKIWACZA 1

LISTA POŁĄCZEŃ

background image

KODY POŁĄCZEŃ

NAZWY POŁĄCZEŃ

3CS

STEROWANIE - WTRYSKIWACZA 2

3CT

STEROWANIE - WTRYSKIWACZA 3

3CU

STEROWANIE - WTRYSKIWACZA 4

3CV

STEROWANIE - CEWKI ZAPŁONOWEJ WTRYSKIWACZA 1-4

3CW

STEROWANIE - CEWKI ZAPŁONOWEJ WTRYSKIWACZA 2-3

3CZ

STEROWANIE KOMPUTERA WTRYSKU > MODUŁ ZAPŁONOWY 1 4

3D

- CZUJNIKA GRUPY 4

3DQ

- CZUJNIKA SPALANIA STUKOWEGO

3DV

SYGNAŁ+ PRZEPŁYWOMIERZA POWIETRZA

3DW

SYGNAŁ - PRZEPŁYWOMIERZA POWIETRZA

3EL

SYGNAŁ + POTENCJOMETRU RECYRKULACJI GAZÓW

3F

SYGNAŁ CZUJNIKA CIŚNIENIA ATMOSFERYCZNEGO

3FA

SYGNAŁ + POTENCJOMETRU OBCIĄŻENIA 1

3FAB

SYGNAŁ + TEMPERATURY PALIWA

3FB

+ WTRYSKU > PRZEKAŹNIK ZABEZPIECZAJĄCY

3FF

STEROWANIE - PRZEKAŹNIKA GRZANIA WSTĘPNEGO

3FX

STEROWANIE - WŁĄCZENIA WYŁĄCZENIA REGULATORA PRĘDKOŚCI

3FY

SYGNAŁ DIAGNOSTYKI PRZEKAŹNIKA GRZANIA WSTĘPNEGO

3GB

STEROWANIE - ELEKTROZAWORU RECYRKULACJI GAZÓW

3GC

+ CZUJNIKA RECYRKULACJI GAZÓW

3GF

STEROWANIE - OGRZEWANIA GÓRNEJ SONDY LAMBDA

3GG

STEROWANIE - OGRZEWANIA DOLNEJ SONDY LAMBDA

3GH

MASA GÓRNEJ SONDY LAMBDA

3GJ

MASA DOLNEJ SONDY LAMBDA

3GK

SYGNAŁ GÓRNEJ SONDY LAMBDA

3GL

SYGNAŁ DOLNEJ SONDY LAMBDA

3GN

MASA CZUJNIKA CIŚNIENIA KOLEKTORA

3GT

STEROWANIE PRZEKAŹNIKA SIŁOWNIKA ZASILANIA WTRYSKU

3HF

STEROWANIE - PRZEKAŹNIKA ELEKTROZAWORU MODUŁU ELEKTRYCZNEGO LPG

3HI

STEROWANIE - ELEKTROZAWORU REGULACJI CIŚNIENIA PALIWA

3HK

STEROWANIE - ELEKTROZAWORU KONTROLI WYCIEKU SPRĘŻARKI

3HQ

STEROWANIE + ELEKTROZAWORU ROZPRĘŻNEGO LPG > MODUŁ ELEKTRONICZNY

3JA

STEROWANIE CEWKI PRZEKAŹNIKA DODATKOWEGO OGRZEWANIA 1

3JAA

STEROWANIE CEWKI PRZEKAŹNIKA DODATKOWEGO OGRZEWANIA 2

3JAB

STEROWANIE PRZEKAŹNIKA DODATKOWEGO OGRZEWANIA 3

3JAD

STEROWANIE+ ŚWIECA DODATKOWEGO OGRZEWANIA 2/3

3JB

STEROWANIE + ŚWIECY DODATKOWEGO OGRZEWANIA 1

3JK

- TEMPERATURY WODY

3JL

- POTENCJOMETRU PRZEPUSTNICY

3JM

- ELEKTROZAWORU RECYRKULACJI GAZÓW

3JN

STEROWANIE - PRZEKAŹNIKA ZESPOŁU WENTYLATORA 1

3JP

STEROWANIE - PRZEKAŹNIKA ZESPOŁU WENTYLATORA 2

3JQ

- TEMPERATURY POWIETRZA

3JZ

STEROWANIE + WTRYSKIWACZEM LPG

3KJ

+ PRZEPŁYWOMIERZA POWIETRZA

3KQ

SYGNAŁ TEMPERATURY POWIETRZA

3KW

STEROWANIE WTRYSKIWACZEM 1

3KX

STEROWANIE WTRYSKIWACZEM 2

3KY

STEROWANIE WTRYSKIWACZEM 3

3KZ

STEROWANIE WTRYSKIWACZEM 4

3L

+ WTRYSKIWACZA 1

3LA

+ WTRYSKIWACZA 2

3LB

+ WTRYSKIWACZA 3

LISTA POŁĄCZEŃ

background image

KODY POŁĄCZEŃ

NAZWY POŁĄCZEŃ

3LC

+ WTRYSKIWACZA 4

3LD

- CZUJNIKA TEMPERATURY PALIWA

3LG

+ CZUJNIKA CIŚNIENIA ATMOSFERYCZNEGO

3LN

- CZUJNIKA CIŚNIENIA DOŁADOWANIA

3LP

SYGNAŁ+ CZUJNIKA CIŚNIENIA DOŁADOWANIA

3LQ

+ CZUJNIKA CIŚNIENIA DOŁADOWANIA

3LR

+ POTENCJOMETRU OBCIĄŻENIA 1

3LS

SYGNAŁ + POTENCJOMETRU OBCIĄŻENIA 1

3LT

- POTENCJOMETRU OBCIĄŻENIA 1

3LU

+ POTENCJOMETRU OBCIĄŻENIA 2

3LV

- POTENCJOMETRU OBCIĄŻENIA 2

3LW

SYGNAŁ + POTENCJOMETRU OBCIĄŻENIA 2

3LX

+ CZUJNIKA CIŚNIENIA PALIWA W SZYNIE

3LY

SYGNAŁ+ CZUJNIKA CIŚNIENIA PALIWA W SZYNIE

3LZ

- CZUJNIKA CIŚNIENIA PALIWA W SZYNIE

3MN

+ 5 V SYGNAŁU POTENCJOMETRU PRZEPUSTNICY Z SILNIKIEM

3MO

- SYGNAŁU POTENCJOMETRU PRZEPUSTNICY Z SILNIKIEM

3MP

SYGNAŁ POTENCJOMETRU 1 PRZEPUSTNICY Z SILNIKIEM

3MQ

SYGNAŁ POTENCJOMETRU 2 PRZEPUSTNICY Z SILNIKIEM

3MS

SYGNAŁ CANH SILNIKA

3MT

SYGNAŁ CANL SILNIKA

3N

+ POMPY PALIWA

3NP

+ POMPY ZABEZPIECZONY

3NR

+ WTRYSKIWACZY

3NU

+ CZUJNIKA CIŚNIENIA LPG

3NV

SYGNAŁ CZUJNIKA CIŚNIENIA LPG

3NW

- CZUJNIKA CIŚNIENIA LPG

3PB

- CZUJNIKA TEMPERATURY WODY > POWIETRZA

3PC

STEROWANIE PRZESTAWIACZA WAŁKA ROZRZĄDU

3PD

STEROWANIE WŁĄCZANIEM I WYŁĄCZANIEM OGRANICZNIKA PRĘDKOŚCI

3PL

MASA CZUJNIKA WAŁKA ROZRZĄDU RZĘDU A > B

3QX

STEROWANIE - WTRYSKIWACZA 1 LPG

3QY

STEROWANIE - WTRYSKIWACZA 2 LPG

3QZ

STEROWANIE - WTRYSKIWACZA 3 LPG

3RA

STEROWANIE - WTRYSKIWACZA 4 LPG

3RB

STEROWANIE PRZEKAŹNIKA SIŁOWNIKA LPG

3RC

SYGNAŁ WŁĄCZENIA WYŁĄCZENIA ZASILANIA LPG

3RD

SYGNAŁ CZUJNIKA POZIOMU LPG

3S

SYGNAŁ + CZUJNIKA SPALANIA STUKOWEGO 1 > PRZEDNIEGO

3SO

STEROWANIE ELEKTROZAWOREM ZBIORNIKA LEWEGO

3TY

SYGNAŁ PRZEKROCZENIA DOPUSZCZALNYCH OBROTÓW SILNIKA

3VD

STEROWANIE ELEKTROZAWOREM PODWÓJNEGO TRYBU ZASILANIA

3VK

STEROWANIE ELEKTROZAWOREM ZBIORNIKA LPG

3VP

STEROWANIE+ SILNIKA RECYRKULACJI GAZÓW

3VQ

STEROWANIE- SILNIKA RECYRKULACJI GAZÓW

3WP

STEROWANIE PRZEKAŹNIKIEM ELEKTROZAWORU ZBIORNIKA GPL

3WR

SYGNAŁ TEMPERATURY GAZU ZIEMNEGO

3WT

SYGNAŁ CZUJNIKA WYKRYWANIA WODY W OLEJU NAPĘD.

3WU

- CZUJNIK WYKRYWANIA WODY W OLEJU NAPĘD.

3WY

+ CZUJNIK CIŚNIENIA GAZU ZIEMNEGO

3XC

- CZUJNIK CIŚNIENIA GAZU ZIEMNEGO

40A

STEROWANIE PRAWO > LEWO LUSTERKA KIEROWCY

40B

STEROWANIE GÓRA > DÓŁ LUSTERKA PASAŻERA

LISTA POŁĄCZEŃ

background image

KODY POŁĄCZEŃ

NAZWY POŁĄCZEŃ

40C

STEROWANIE GÓRA > DÓŁ LUSTERKA KIEROWCY

40D

STEROWANIE PRAWO > LEWO LUSTERKA PASAŻERA

41A

SYGNAŁ + CZUJNIKA POZIOMU PALIWA

42A

SYGNAŁ + TEMPERATURY WODY

46AD

STEROWANIE WŁĄCZENIA WYŁĄCZENIA NAWIGACJI

46AG

STEROWANIE FUNKCJI 1

46AH

STEROWANIE FUNKCJI 2

46AJ

STEROWANIE FUNKCJI 3

46AK

STEROWANIE FUNKCJI 4

46AM

+ OŚWIETLENIA KLAWIATURY

46AZ

SYGNAŁ + AUDIO NAWIGACJI

46BA

SYGNAŁ - AUDIO NAWIGACJI

46BB

SYGNAŁ CANH NAWIGACJI 1

46BC

SYGNAŁ CANL NAWIGACJI

46BG

- WYŚWIETLACZA 1

46BH

- WYŚWIETLACZA 2

46BK

- WYŚWIETLACZA 3

46BL

SYGNAŁ ZWORY H NAWIGACJI

46BM

SYGNAŁ ZWORY L NAWIGACJI

46BN

- PRZYCISKU OBROTOWEGO

46BP

+ PRZYCISKU OBROTOWEGO

46BQ

SYGNAŁ PRZESUWANIA W LEWO PRZYCISK OBROTOWY

46BR

SYGNAŁ PRZESUWANIA W PRAWO PRZYCISK OBROTOWY

46BS

SYGNAŁ PRZEŁĄCZNIKA ZATWIERDZANIA

46BT

- KLAWIATURY 1

46BU

- KLAWIATURY 2

46G

SYGNAŁ VIDEO ZIELONY WYŚWIETLACZA > MODUŁ ELEKTRONICZNY

46H

SYGNAŁ VIDEO NIEBIESKI WYŚWIETLACZA > MODUŁ ELEKTRONICZNY

46K

SYGNAŁ VIDEO CZERWONY WYŚWIETLACZA > MODUŁ ELEKTRONICZNY

46L

0 V SYGNAŁU VIDEO WYŚWIETLACZA > MODUŁ ELEKTRONICZNY

46M

+ WYŚWIETLACZA 1 > MODUŁ ELEKTRONICZNY

46N

+ WYŚWIETLACZA 2 > MODUŁ ELEKTRONICZNY

46Y

STEROWANIE + OŚWIETLENIA

47A

- CZUJNIKA POZIOMU PALIWA

47C

SYGNAŁ + CZUJNIKA TEMPERATURY ZEWNĘTRZNEJ

47D

SYGNAŁ 0 V CZUJNIKA TEMPERATURY ZEWNĘTRZNEJ

47F

SYGNAŁ PRĘDKOŚCI POJAZDU

47K

STEROWANIE - PRZEWIJANIE EKRANU SYSTEMU POMOCY W JEŹDZIE

47X

SYGNAŁ TEMPERATURY ZEWNĘTRZNEJ WYJŚCIE WYŚWIETLACZA

49B

STEROWANIE + ZESPOŁU WENTYLATORA

49J

STEROWANIE - MAŁEJ PRĘDKOŚCI WENTYLATORA

49K

STEROWANIE - DUŻEJ PRĘDKOŚCI WENTYLATORA

49L

STEROWANIE + OPORNOŚCI MAŁEJ PRĘDKOŚCI WENTYLATORA

4AQ

STEROWANIE - SYSTEMU KONTROLI TORU JAZDY AKTYWNE NIEAKTYWNE

4AR

+ 5 V CZUJNIKA 1 CIŚNIENIA HAMULCA

4AS

- CZUJNIKA 1 CIŚNIENIA HAMULCA

4AT

SYGNAŁ CZUJNIKA 1 CIŚNIENIA HAMULCA

4BZ

SYGNAŁ PRÓBNY CZUJNIKA OBROTU WOKÓŁ WŁASNEJ OSI (TOR JAZDY)

4C

SYGNAŁ CZUJNIKA PRZEDNIEGO LEWEGO KOŁA

4CV

SYGNAŁ ODNIESIENIA CZUJNIKA OBROTU WOKÓŁ WŁASNEJ OSI (TOR JAZDY)

4CW

SYGNAŁ CZUJNIKA OBROTU WOKÓŁ WŁASNEJ OSI (TOR JAZDY)

4CX

SYGNAŁ CZUJNIKA PRZYSPIESZENIA POPRZECZNEGO

4CY

- CZUJNIKA OBROTU WOKÓŁ WŁASNEJ OSI (TOR JAZDY) > PRZYSPIESZENIA POPRZECZNEGO

LISTA POŁĄCZEŃ

background image

KODY POŁĄCZEŃ

NAZWY POŁĄCZEŃ

4CZ

+ CZUJNIKA OBROTU WOKÓŁ WŁASNEJ OSI (TOR JAZDY) > PRZYSPIESZENIA POPRZECZNEGO

4DB

STEROWANIE LAMPEK KONTROLNYCH ODNIESIENIA > MODUŁU ELEKTRYCZNEGO SYSTEMU ABS

4E

+ CZUJNIKA PRZEDNIEGO LEWEGO KOŁA

4G

SYGNAŁ CZUJNIKA TYLNEGO LEWEGO KOŁA

4H

+ CZUJNIKA TYLNEGO LEWEGO KOŁA

4M

SYGNAŁ CZUJNIKA PRZEDNIEGO PRAWEGO KOŁA

4N

+ CZUJNIKA PRZEDNIEGO PRAWEGO KOŁA

4S

SYGNAŁ CZUJNIKA TYLNEGO PRAWEGO KOŁA

4T

+ CZUJNIKA TYLNEGO PRAWEGO KOŁA

4Z

- LAMPKI KONTROLNEJ SYSTEMU ABS

55S

SYGNAŁ PRĘDKOŚCI SILNIKA

57AD

- CZUJNIKA STEROWANIA SKRZYNI BIEGÓW

57AF

+ CZUJNIKA STEROWANIA SKRZYNI BIEGÓW

58D

SYGNAŁ WŁĄCZENIA WYŁĄCZENIA WYŚWIETLACZA

5A

SYGNAŁ + WŁĄCZNIKA PEDAŁU HAMULCA

5AD

SYGNAŁ - WŁĄCZNIKA CIŚNIENIA SPRZĘGŁA AUTOMATYCZNEGO

5AE

STEROWANIE + SILNIKA ZESPOŁU POMPY ELEKTRYCZNEJ SPRZĘGŁA AUTOMATYCZNEGO

5AF

STEROWANIE - CEWKI PRZEK. POMPY ELEKT. SPRZĘGŁA AUTOMATYCZNEGO

5AN

SYGNAŁ + CZUJNIKA POŁOŻENIA SPRZĘGŁA AUTOMATYCZNEGO

5AU

+ ELEKTROZAWORU SEKWENCJI

5AV

STEROWANIE - ELEKTROZAWORU SEKWENCJI 1

5AW

STEROWANIE - ELEKTROZAWORU SEKWENCJI 2

5AX

STEROWANIE - ELEKTROZAWORU SEKWENCJI 3

5AY

STEROWANIE - ELEKTROZAWORU SEKWENCJI 4

5AZ

STEROWANIE - ELEKTROZAWORU SEKWENCJI 5

5BA

+ ELEKTROZAWORU MODULACJI

5BB

STEROWANIE - ELEKTROZAWORU SEKWENCJI 6

5BC

- ELEKTROZAWORU CIŚNIENIA 1

5BX

STEROWANIE ELEKTROZAWORU MODULACJI CIŚNIENIA

5DA

SYGNAŁ + CZUJNIKA PRĘDKOŚCI WEJŚCIA SKRZYNI BIEGÓW

5DB

SYGNAŁ - CZUJNIKA PRĘDKOŚCI WEJŚCIA SKRZYNI BIEGÓW

5DD

+ ELEKTROZAWORU STEROWANIA PRZEPŁYWOMIERZA WYMIENNIKA

5DE

STEROWANIE - WŁĄCZNIKA WIELOFUNKCYJNEGO ZAPŁONU POŁOŻENIA "P/N"

5DF

SYGNAŁ 1 WŁĄCZNIKA WIELOFUNKCYJNEGO

5DG

SYGNAŁ 2 WŁĄCZNIKA WIELOFUNKCYJNEGO

5DH

SYGNAŁ 3 WŁĄCZNIKA WIELOFUNKCYJNEGO

5DJ

SYGNAŁ 4 WŁĄCZNIKA WIELOFUNKCYJNEGO

5DK

- WŁĄCZNIKA WIELOFUNKCYJNEGO > MODUŁ ELEKTRONICZNY AUTOMATYCZNEJ SKRZYNI

5DL

STEROWANIE ELEKTROZAWORU MODULACJI 3

5DM

STEROWANIE ELEKTROZAWORU MODULACJI 4

5DN

STEROWANIE - ELEKTROZAWORU STEROWANIA PRZEPŁYWOMIERZA WYMIENNIKA

5DP

STEROWANIE 1-GO > STEROWANIE IMPULSU N-1

5DU

STEROWANIE - BLOKADY DŹWIGNI ZMIANY BIEGÓW

5EK

SYGNAŁ DŹWIGNI SPRZĘGŁA AUTOMATYCZNEGO > SYSTEM ASR

5FA

SYGNAŁ CZUJNIKA WŁĄCZONEGO PRZEŁOŻENIA

5FB

SYGNAŁ CZUJNIKA WŁĄCZONEGO PRZEŁOŻENIA

5FC

STEROWANIE ELEKTROZAWORU WYBIERANIA 1

5FD

STEROWANIE ELEKTROZAWORU WYBIERANIA 2

5FE

STEROWANIE ELEKTROZAWORU WŁĄCZONEGO 1

5FF

STEROWANIE ELEKTROZAWORU WŁĄCZONEGO 2

5FG

STEROWANIE ELEKTROZAWORU SPRZĘGŁA

5FH

SYGNAŁ WŁĄCZNIKA TRYBU AUTOMATYCZNEGO

5FI

- WŁĄCZNIKA DŹWIGNI ZMIANY BIEGÓW

LISTA POŁĄCZEŃ

background image

KODY POŁĄCZEŃ

NAZWY POŁĄCZEŃ

5FJ

STEROWANIE WŁĄCZNIKA WIELOFUNKCYJNEGO IMPULSOWEGO WŁĄCZNIKA GÓRNEGO

5FK

STEROWANIE WŁĄCZNIKA WIELOFUNKCYJNEGO IMPULSOWEGO WŁĄCZNIKA "STAND BY"

5FL

STEROWANIE WŁĄCZNIKA WIELOFUNKCYJNEGO IMPULSOWEGO WŁĄCZNIKA NEUTRALNEGO

5FM

STEROWANIE WŁĄCZNIKA WIELOFUNKCYJNEGO IMPULSOWEGO WŁĄCZNIKA DOLNEGO

5GW

STEROWANIE PRZEKAŹNIKIEM ŚWIATEŁ COFANIA

5T

+ CZUJNIKA PRĘDKOŚCI WYJŚCIA SKRZYNI BIEGÓW

5TA

- CZUJNIKA PRĘDKOŚCI WYJŚCIA SKRZYNI BIEGÓW

5U

+ CZUJNIKA CIŚNIENIA LINIOWEGO

5V

- CZUJNIKA CIŚNIENIA LINIOWEGO

5W

SYGNAŁ + CZUJNIKA CIŚNIENIA LINIOWEGO

5X

STEROWANIE - SYSTEMU ZAPOBIEGAJĄCEMU POŚLIZGOWI KÓŁ PRZY RUSZANIU

60AF

SYGNAŁ + SATELITY BOCZNEGO PASAŻERA

60AG

SYGNAŁ + SATELITY BOCZNEGO PRZEDNIEGO KIEROWCY

60AH

SYGNAŁ - SATELITY BOCZNEJ KIEROWCY

60AJ

SYGNAŁ - SATELITY BOCZNEJ PRZEDNIEJ PASAŻERA

60AM

STEROWANIE + PRZEDNIEJ PODUSZKI POWIETRZNEJ KIEROWCY POZIOM 1

60AN

STEROWANIE - PRZEDNIEJ PODUSZKI POWIETRZNEJ KIEROWCY POZIOM 1

60AP

STEROWANIE + PRZEDNIEJ PODUSZKI POWIETRZNEJ KIEROWCY POZIOM 2

60AQ

STEROWANIE - PRZEDNIEJ PODUSZKI POWIETRZNEJ KIEROWCY POZIOM 2

60AT

STEROWANIE + BOCZNEJ PODUSZKI POWIETRZNEJ ZABEZPIECZAJĄCEJ GŁOWĘ KIEROWCY

60AU

STEROWANIE - BOCZNEJ PODUSZKI POWIETRZNEJ ZABEZPIECZAJĄCEJ GŁOWĘ KIEROWCY

60B

+ SYGNAŁU NAPINACZA PASA PASAŻERA

60BD

STEROWANIE + BOCZNEJ PODUSZKI POWIETRZNEJ ZABEZPIECZAJĄCEJ GŁOWĘ PASAŻERA

60BE

STEROWANIE - BOCZNEJ PODUSZKI POWIETRZNEJ ZABEZPIECZAJĄCEJ GŁOWĘ PASAŻERA

60BP

SYGNAŁ POŁOŻENIA FOTELA KIEROWCY

60BQ

SYGNAŁ POŁOŻENIA FOTELA PASAŻERA

60BW

SYGNAŁ - OBECNOŚCI FOTELIKA DLA DZIECKA A

60BX

SYGNAŁ OBECNOŚCI FOTELIKA DLA DZIECKA A

60C

- SYGNAŁU NAPINACZA PASA PASAŻERA

60D

+ SYGNAŁU NAPINACZA PASA KIEROWCY

60E

- SYGNAŁU NAPINACZA PASA KIEROWCY

60H

+ SYGNAŁU PODUSZKI POWIETRZNEJ 1 PASAŻERA

60K

STEROWANIE - PRZEDNIEJ PODUSZKI POWIETRZNEJ PASAŻERA POZIOM 1

60L

STEROWANIE + PRZEDNIEJ PODUSZKI POWIETRZNEJ PASAŻERA POZIOM 2

60M

STEROWANIE - PRZEDNIEJ PODUSZKI POWIETRZNEJ PASAŻERA POZIOM 2

64C

STEROWANIE ŚWIATŁA LEWEGO KIERUNKOWSKAZU

64D

STEROWANIE ŚWIATŁA PRAWEGO KIERUNKOWSKAZU

64F

STEROWANIE + LAMPKI KONTROLNEJ ŚWIATEŁ AWARYJNYCH

64H

- MODUŁU KIERUNKOWSKAZÓW > STEROWANIE MONITORA

64Q

STEROWANIE - CZASOWEGO WŁĄCZNIKA MODUŁU KIERUNKOWSKAZÓW

64S

STEROWANIE WŁĄCZENIEM CZASOWYM PRAWEGO KIERUNK. > MODUŁ ELEKTRONICZNY

64T

STEROWANIE WŁĄCZENIEM CZASOWYM LEWEGO KIERUNK. > MODUŁ ELEKTRONICZNY

65A

STEROWANIE + ŚWIATEŁ STOP

67C

STEROWANIE + BEZPIECZNIKA SYGNAŁU DŹWIĘKOWEGO

67CP

STEROWANIE + SYGNAŁU DŹWIĘKOWEGO > BEZPIECZNIK

78B

STEROWANIE + BEZPIECZNIKA REFLEKTORA

78M

STEROWANIE CEWKI ŚWIATEŁ MIJANIA

78P

STEROWANIE LAMPY PRZEKAŹNIKA LAMPY

78Q

STEROWANIE ŚWIATEŁ MIJANIA > PRZEKAŹNIK ŚWIATEŁ MIJANIA

80A

SYGNAŁ - WŁĄCZNIKA POKRYWY SILNIKA

80T

STEROWANIE - LAMPKI KONTROLNEJ ELEKTRONICZNEJ BLOKADY

80X

SYGNAŁ BUS (INTERFEJS) ANTENY TRANSPONDERA

86D

SYGNAŁ + WYSPRZĘGLENIA

LISTA POŁĄCZEŃ

background image

KODY POŁĄCZEŃ

NAZWY POŁĄCZEŃ

86G

STEROWANIE PROGRAMOWANIEM REGULATORA PRĘDKOŚCI

86M

SYGNAŁ POWROTNY PROGRAMOWANIA REGULATORA PRĘDKOŚCI

87C

SYGNAŁ+ GŁOŚNIKA SYNTEZY MOWY

87D

SYGNAŁ - GŁOŚNIKA SYNTEZY MOWY

88AM

STEROWANIE WSPÓLNE SILNIKA LUSTERKA

8A

+ PRZEKAŹNIKA ŚWIATEŁ PRZECIWMGIELNYCH

8B

+ PRZEDNICH ŚWIATEŁ PRZECIWMGIELNYCH > PRZEKAŹNIK

96A

STEROWANIE - LAMPKI KONTROLNEJ NIEZAPIĘTEGO PASA BEZPIECZEŃSTWA

9J

STEROWANIE + BEZPIECZNIKA TYLNYCH ŚWIATEŁ PRZECIWMGIELNYCH

9P

STEROWANIE + TYLNYCH ŚWIATEŁ PRZECIWMGIELNYCH ZABEZPIECZONE

A

+PO ZAPŁONIE

A1

+ PO ZAPŁONIE BEZPIECZNIKA PODNOŚNIKA SZYBY > PRZEKAŹNIK

AP10

+ PO ZAPŁONIE ZABEZPIECZONE BEZPIECZNIKIEM ŚWIATEŁ STOP

AP22

+ PO ZAPŁONIE ZABEZPIECZONE BEZPIECZNIKIEM OGRZEWANEGO FOTELA

AP23

+ PO ZAPŁONIE ZABEZP. BEZP. UKŁADU ZE ZMIENNYM WSPOMAGANIEM

AP25

+ PO ZAPŁONIE ZABEZPIECZONE BEZPIECZNIKIEM PODUSZKI POWIETRZNEJ

AP29

+ PO ZAPŁONIE ZABEZPIECZONE BEZPIECZNIKIEM MODUŁU BEZPIECZEŃSTWA SILNIKA

AP3

+ PO ZAPŁONIE ZABEZPIECZONE BEZPIECZNIKIEM STEROWANIA OGRZEWANIA TYLNEJ SZYBY

AP30

+ PO ZAPŁONIE ZABEZPIECZONE BEZPIECZNIKIEM PODNOŚNIKA SZYBY PASAŻERA

AP33

+ PO ZAPŁONIE ZABEZPIECZONE BEZPIECZNIKIEM PODNOŚNIKA SZYBY TYLNEJ LEWEJ

AP4

+ PO ZAPŁONIE ZABEZPIECZONE BEZPIECZNIKIEM AUTOMATYCZNEJ SKRZYNI BIEGÓW

AP43

+ PO ZAPŁONIE ZABEZPIECZONE BEZPIECZNIKIEM

AP5

+ PO ZAPŁONIE ZABEZPIECZONE BEZPIECZNIKIEM SYSTEMU ABS

AP7

+ PO ZAPŁONIE ZABEZPIECZONE BEZPIECZNIKIEM WYCIERACZKI PRZEDNIEJ SZYBY

AP9

+ PO ZAPŁONIE ZABEZPIECZONE BEZPIECZNIKIEM

B

+ AKUMULATORA

BC

+ AKUMULATORA PRZEKAŹNIKIEM ODCIĘCIA UKŁADU

BP1

+ AKUMULATORA ZABEZPIECZONY > KLIMATYZACJA

BP11

+ AKUMULATORA ZABEZPIECZONY > KABINA 1

BP13

+ AKUMULATORA ZABEZPIECZONY > KABINA 3

BP14

+ AKUMULATORA ZABEZPIECZONY > SYSTEM ABS

BP16

+ AKUMULATORA ZABEZPIECZONY > DODATKOWE REFLEKTORY

BP17

+ AKUMULATORA ZABEZPIECZONY > WSTĘPNE GRZANIE WTRYSKU

BP19

+ AKUMULATORA ZABEZPIECZONY > CZASOWEGO WYŁĄCZNIKA MODUŁU KIERUNKOWSKAZÓW

BP20

+ AKUMULATORA ZABEZPIECZONY SPRYSKIWACZY REFLEKTORÓW

BP3

+ AKUMULATORA ZABEZPIECZONY BEZPIECZNIKA ELEKTRYCZNEGO ZAMKA DRZWI

BP33

+ AKUMULATORA ZABEZPIECZONY BEZPIECZNIKA LPG

BP34

+ AKUMULATORA ZABEZPIECZONY DEKODEREM

BP35

+ AKUMULATORA ZABEZPIECZONY BEZPIECZNIKA MODUŁU GRZANIA WSTĘPNEGO

BP36

+ AKUMULATORA ZABEZPIECZONY > ZESPÓŁ POMPY SPRZĘGŁA AUTOMATYCZNEGO

BP37

+ AKUMULATORA ZABEZPIECZONY > PAMIĘĆ WTRYSKIWACZA > BLOKADA

BP39

+ AKUMULATORA ZABEZPIECZONY > MODUŁ ELEKTRONICZNY SPRZĘGŁA AUTOMATYCZNEGO

BP48

+ AKUMULATORA ZABEZPIECZONY > PODNOŚNIK SZYBY

BP49

+ AKUMULATORA ZABEZPIECZONY > WIELOFUNKCYJNY WYŁĄCZNIK CZASOWY

BP55

+ AKUMULATORA ZABEZPIECZONY BEZPIECZNIK IMPULSOWEGO PODNOSZENIA SZYBY KIEROWCY

BP7

+ AKUMULATORA ZABEZPIECZONY > BEZPIECZNIK 1 ZESPOŁU WENTYLATORA

BP8

+ AKUMULATORA ZABEZPIECZONY > SILNIK SYSTEMU ABS

BP81

+ AKUMULATORA ZABEZPIECZONY > ELEKTRYCZNE WSPOMAGANIE UKŁADU KIEROWNICZEGO

BP9

+ AKUMULATORA ZABEZPIECZONY BEZPIECZNIKA DODATKOWEGO OGRZEWANIA

BPDA

+ AKUMULATORA ZABEZPIECZONY > URUCHOMIENIE ALTERNATORA

BPR1

+ AKUMULATORÓW > PRZEKAŹNIK

BPT

+ AKUMULATORA ZABEZPIECZONY WYŁĄCZNIK CZASOWY

CC

+ PRZEŁĄCZNIKA ŚWIATEŁ MIJANIA STEROWANIE MONITORA

LISTA POŁĄCZEŃ

background image

KODY POŁĄCZEŃ

NAZWY POŁĄCZEŃ

CDO

+ ŚWIATEŁ MIJANIA Z PODWÓJNYM REFLEKTOREM

CL

+ PRZEŁĄCZNIKA REFLEKTORA STEROWANIA MONITORA

CP

+ PRZEŁĄCZNIKA ŚWIATEŁ DROGOWYCH STEROWANIA MONITORA

CPD

+ PRAWYCH SWIATEŁ MIJANIA ZABEZPIECZONY

CPG

+ LEWYCH ŚWIATEŁ MIJANIA ZABEZPIECZONY

D

+ ROZRUCHU

H24

STEROWANIE - WŁĄCZNIKA PRZEDNICH DRZWI > ALARM > OŚWIETLENIE CZASOWE

H66P

STEROWANIE + ŚWIATEŁ COFANIA

H7

SYGNAŁ OBROTOMIERZA > GÓRNY MARTWY PUNKT>CEWKA>MODUŁ ELEKTRONICZNY>ALTERNATOR

H86

STEROWANIE BLOKADĄ REGUL. PRĘDKOŚCI > POŁOŻENIE NEUTRALNE SKRZYNI AUTOM.

HK7

SYGNAŁ DIAGNOSTYKI K 2000

HL

SYGNAŁ DIAGNOSTYKI L

L

+ ŚWIATEŁ POZYCYJNYCH

LPD

+ PRAWEGO ŚWIATŁA POZYCYJNEGO ZABEZPIECZONY

LPG

+ LEWEGO ŚWIATŁA POZYCYJNEGO ZABEZPIECZONY

M

MASA

MAH

MASA ELEKTRYCZNA ABS

MJ

MASA ELEKTRYCZNA SŁUPKA PRZEDNIEGO PRAWEGO

ML

MASA ELEKTRYCZNA AKUMULATORA

N

MASA ELEKTRONICZNA

NA

MASA ELEKTRONICZNA PRZEDNIEGO PRAWEGO SŁUPKA

NF

MASA ELEKTRONICZNA SILNIKA

R

+ ŚWIATEŁ DROGOWYCH

RPD

+ PRAWEGO ŚWIATŁA DROGOWEGO ZABEZPIECZONY

RPG

+ LEWEGO ŚWIATŁA DROGOWEGO ZABEZPIECZONY

S

+ AKCESORIÓW

SP1

+ AKCESORIÓW ZABEZPIECZONE > ZESPÓŁ WENTYLATORA CHŁODNICY

SP2

+ AKCESORIÓW ZABEZPIECZONE > RADIO

SP3

+ AKCESORIÓW ZABEZPIECZONE > OGRZEWANIE

TB1

TAŚMOWE ZAŚLEPIENIE CZUJNIKA SPALANIA STUKOWEGO

LISTA POŁĄCZEŃ


Document Outline


Wyszukiwarka

Podobne podstrony:
5 schematy połączeń
pradnica synchroniczna, schemat połączeń
Schemat połączeniowy wideodomofonu (Urmet-MR-2) bez-wzmacniacza
Schematy połączeń
schemat połączeń IB
schemat połączeń indywidualne
Schemat połączeń kabli sieciowych w sieciach LAN
schemat połączeń IB
schemat połączeń oświetlenia
Fiat Brava Bravo schemat polaczen styku w bagazniku
Schemat połączeń regulacji ciśnienia doładowania
schemat połączeń IB z grupowymi
Schemat połączeń regulacji ciśnienia doładowania i sterowania podciśnieniem
schemat połączenia klimatronika 3 strefy A4 B8
Schemat połączeń LANu
Połączenia w schematach ideowych
SF027 Schemat blokowy Przegubowe połączenie stopy słupa ramy portalowej
Połączenia w schematach ideowych

więcej podobnych podstron
