Immer weniger läßt sich elektronische Gerät-
schaft im häuslichen oder betrieblichen Bereich
in bestimmte Kategorien einordnen. Audio-
geräte, TV und Videorekorder sind längst zu
einer AV-Installation zusammengeschmolzen.
Ähnliches deutet sich für den Computer an.
Früher bestand dieser aus einem Motherboard
mit CPU und Speicher, einem Monitor, einer
Tastatur und natürlich dem Betriebssystem und
Anwendersoftware, heutzutage eröffnen Zusatz-
karten und Peripheriegeräte immer neue Welten,
allen voran die audiovisionelle. Auch der klassi-
sche Anwendungsbereich des PCs hat sich in

Richtung Digital Audio verschoben.
Wer sich oft mit dem Zusammenstellen und Aufnehmen eigener
Audio-CDs beschäftigt, wird sich schnell mehr Anschlußmöglich-
keiten für Audio-Signalquellen wie Kassettendeck, Minidisc-
Player, Plattenspieler, DAT-Rekorder, Mikrofon und so weiter
wünschen – es kann alles angeschlossen werden, wobei ein Mikro-
fon (Elektor 12/98) oder ein Plattenspieler (6/99) natürlich zusätz-
liche Vorverstärker erfordern. Leider stellt eine Soundkarte in der
Regel nur einen einzigen Line-Eingang zur Verfügung, zudem auf
der Rückseite des PCs, so daß man umständlich vor (beziehungs-
weise hinter) dem Computer auf die Knie gehen muß, um ein
anderes Gerät anzuschließen. Dies läßt sich mit einer kleinen

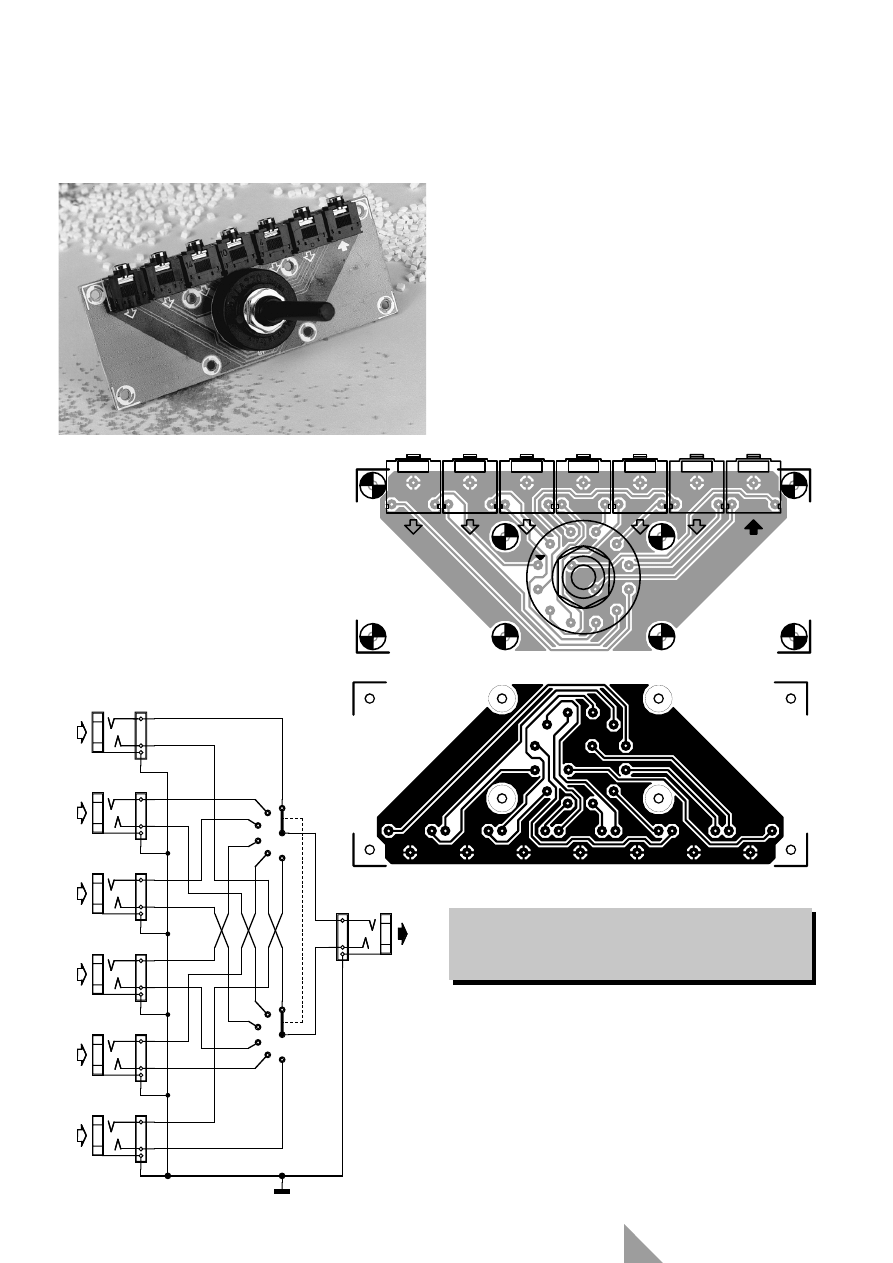

Umschaltbox wie in Bild 1 vermeiden, die ähnlich wie ein alter
Druckerumschalter funktioniert, nämlich passiv. Vom elektroni-
schen Standpunkt aus gesehen stellt die Schaltung natürlich nichts

dar, allerdings vermeidet die Platine in Bild 2 eine umständliche
(und fehleranfällige) Verkabelung. An einer Seite der Platine
befinden sich sieben 3,5-mm-Stereo-Klinkenbuchsen, sechs Ein-
gänge und ein Ausgang. Die Auswahl, welcher Eingang mit dem
Ausgang verbunden wird, übernimmt ein Drehschalter mit sechs
Stellungen und zwei Mutterkontakten.
Die Bestückung der Platine und ihr Einbau in ein Gehäuse sollte
kein Problem sein. Für möglichst gute Störunterdrückung ist ein
Metallgehäuse zu verwenden, das mit der Schaltungsmasse ver-
bunden wird.

(994082)rg

K1

K7

K2

K3

K4

K5

K6

1 3

1

4

3

2

5

6

S1a

S1b

1 4

7

8

9

1 0

1 1

1 2

994082 - 11

029

Line-Schalter für Soundkarte

994082-1

(C) ELEKTOR

H1

H2

H3

H4

H5

H6

H7

H8

K1

K2

K3 K4

K5

K6

K7

OUT

S1

994082-1

994082-1

(C) ELEKTOR

Stückliste

K1...K7 = 3,5 mm Stereo-

Klinkenbuchse für

Platinenmontage (Conrad
732893)

S1 = Drehschalter 2

⋅6
