Lusterka zewnętrzne, podgrzewane i regulowane elektrycznie

od Sierpień 1998

OCTAVIA

OCTAVIA

OCTAVIA

OCTAVIA

Schemat elektryczny

Schemat elektryczny

Schemat elektryczny

Schemat elektryczny

nr  73 / 1

nr  73 / 1

nr  73 / 1

nr  73 / 1

Wydanie 06.10

Wydanie 06.10

Wydanie 06.10

Wydanie 06.10

Zakres informacji

Rozkłady gniazd przekaźników i bezpieczników

Złącza wielostykowe

Punkty masy

zobacz lokalizacje elementów

Strona 1 z 2

file:///D:/ElsaWin/docs/slp/C/pl-PL/S00512000073.htm

background image

OCTAVIA

OCTAVIA

OCTAVIA

OCTAVIA

Schemat elektryczny

Schemat elektryczny

Schemat elektryczny

Schemat elektryczny

nr  73 / 2

nr  73 / 2

nr  73 / 2

nr  73 / 2

ws

= biały

sw

= czarny

ro

= czerwony

br

= brązowy

gn

= zielony

bl

= niebieski

gr

= szary

li

= liliowy

ge

= żółty

or

= oranż

rs

= różowe

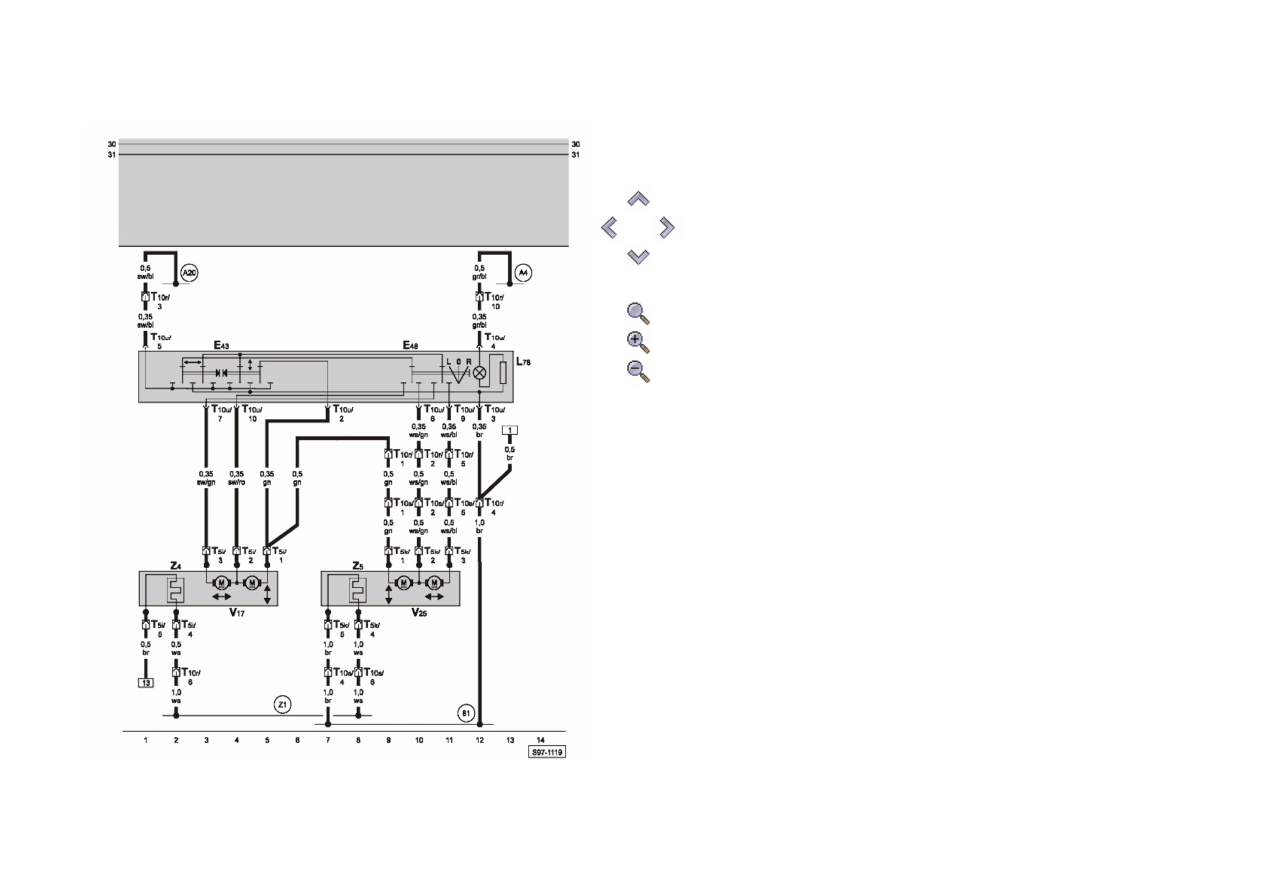

Lusterka zewnętrzne, podgrzewane i regulowane elektrycznie
E43

- Włącznik regulacji elektrycznej lusterek zewnętrznych

E48

- Przełącznik regulacji elektrycznej lusterek

L78

- Podświetlenie włącznika regulacji elektrycznej lusterek

T5i

- Złącze, 5-stykowe, w drzwiach kierowcy

T5k

- Złącze, 5-stykowe, w drzwiach pasażera

T10u

- Złącze, 10-stykowe, we włączniku regulacji elektrycznej

lusterek zewnętrznych

T10r

- Złącze, 10-stykowe, w słupku A lewym (niebieskie)?

T10s

- Złącze, 10-stykowe, w słupku A prawym (niebieskie)

V17

- Silnik regulacji elektrycznej lusterka zewnętrznego (w

drzwiach kierowcy)

V25

- Silnik regulacji elektrycznej lusterka zewnętrznego w

drzwiach pasażera

Z4

- Podgrzewane lusterko zewnętrzne (w drzwiach kierowcy)

Z5

- Podgrzewane lusterko zewnętrzne (w drzwiach pasażera)

81

- Złącze masy, w wiązce przewodów za tablicą rozdzielczą

A4

- Złącze dodatnie (58b), w wiązce przewodów za tablicą

rozdzielczą

A20

- Złącze dodatnie (15a), w wiązce przewodów za tablicą

rozdzielczą

Z1

- Złącze dodatnie, w wiązce przewodów za tablicą rozdzielczą
