Eberspächer

Eberspaecher Sp.z o.o.

Wysogotowo k.Poznania

ul.Okrê¿na 17

62 - 081 PrzeŸmierowo

Telefon

(061) 81 61 850

Fax

(061) 81 61 860

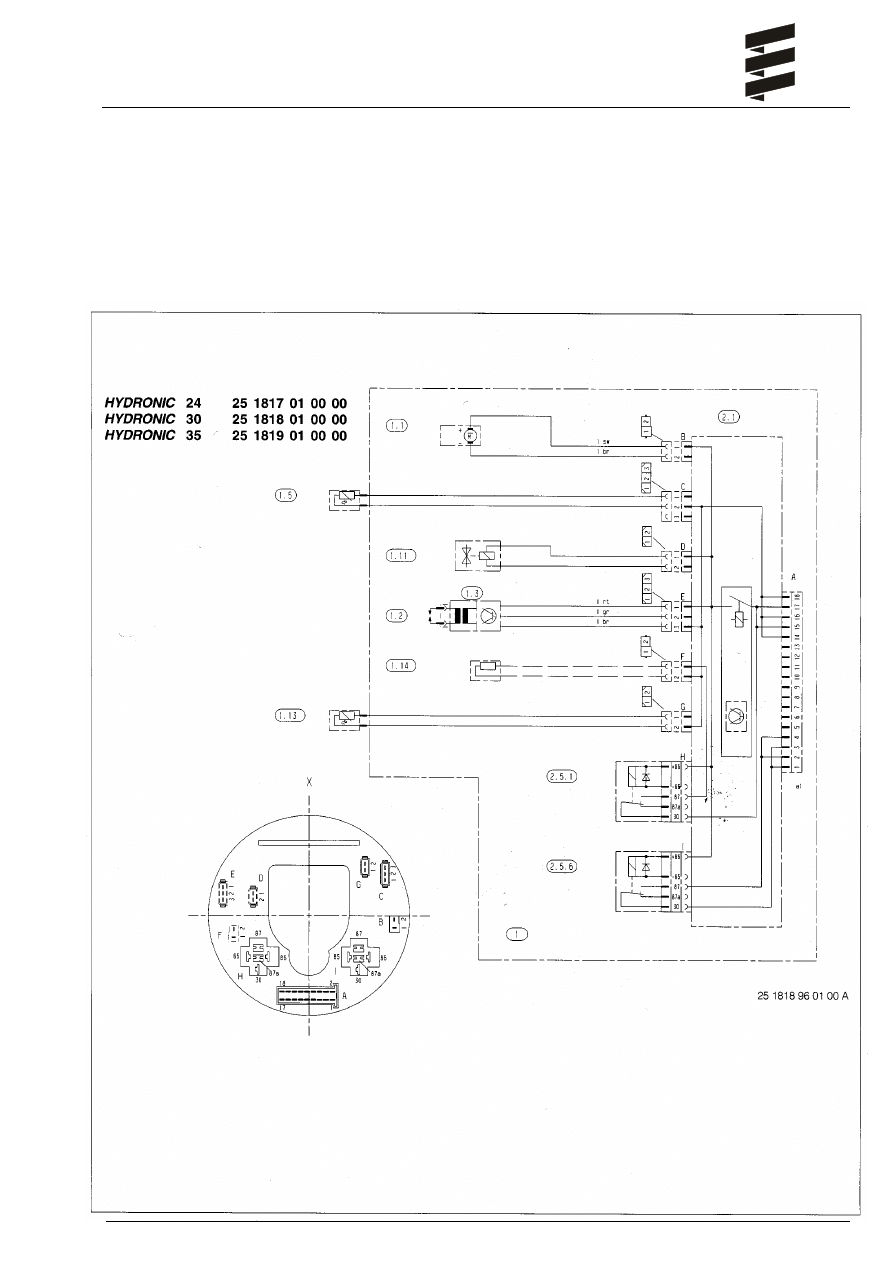

HYDRONIC 24 / 30 / 35

Schemat elektryczny

Schematy zawarte na stronach 1 - 3

dotycz¹ nastêpuj¹cych ogrzewañ:

1

Hydronic

1.1

Silnik dmuchawy

1.2

Elektrody zap³onowe

1.3

Iskrownik

1.5

Czujnik przegrzania

1.11 Zawór magnetyczny

paliwa

1.13 Czujnik temperatury

1.14 Element grzejny

dyszy paliwa

2.1

Sterownik

2.5.1 PrzekaŸnik podgrzewacza

dyszy

2.5.6 PrzekaŸnik pompy wody

a)

Pod³¹czenie elementów

steruj¹cych

x)

Rysunek sterownika

od strony ko³a dmuchawy

Wtyczki i gniazda s¹ przedstawione od

strony po³¹czeñ przewodów, schemat

po³¹czeñ elementów steruj¹ch patrz

strona 2.

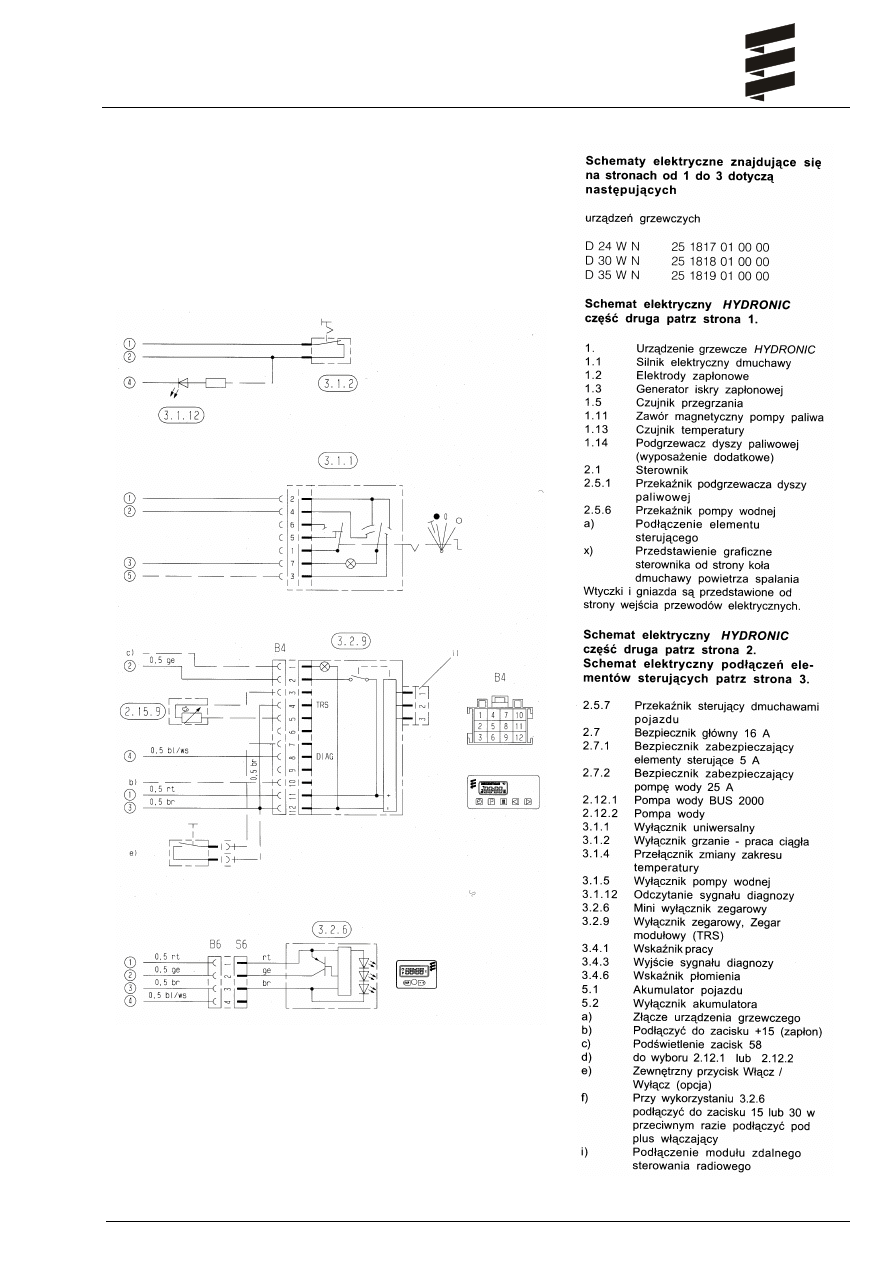

Strona 2

Schemat elektryczny ogrzewania HYDRONIC

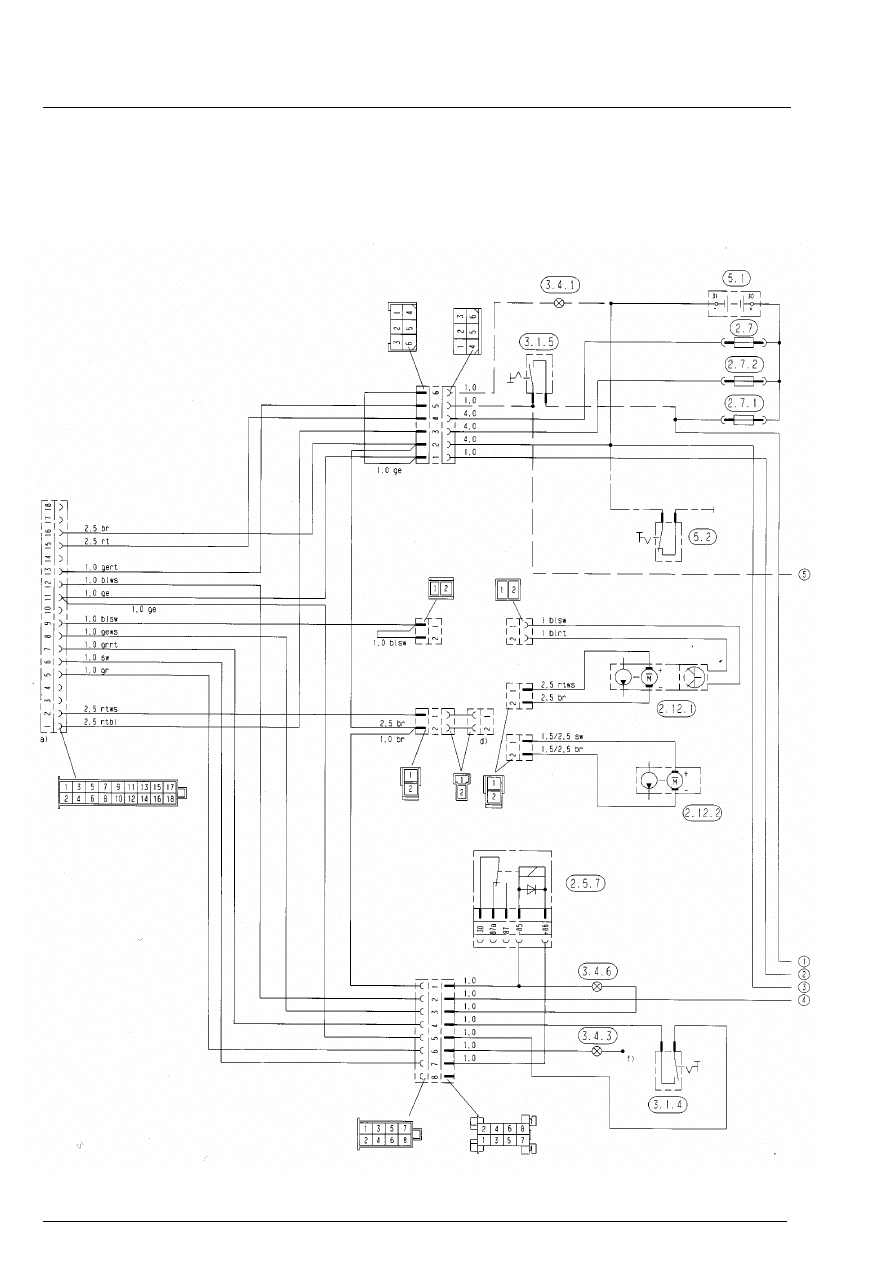

Strona 3

Schemat po³¹czeñ elementów steruj¹cych
