THULE Spirit IA60

Liczba wejść

Liczba wejść

Liczba wejść

Liczba wejść

Liczba wejść

5

Pilot

Pilot

Pilot

Pilot

Pilot

tak

Przedwzmacniacz gramof.

Przedwzmacniacz gramof.

Przedwzmacniacz gramof.

Przedwzmacniacz gramof.

Przedwzmacniacz gramof.

nie

Wymiary

Wymiary

Wymiary

Wymiary

Wymiary (WxSxG) [cm] 420x95x290
Masa

Masa

Masa

Masa

Masa [kg]

9

Cena

Cena

Cena

Cena

Cena (za parę) [zł]

2370

Dystrybutor

Dystrybutor

Dystrybutor

Dystrybutor

Dystrybutor

INTRADA

Z początku odnosi się wrażenie, że
Thule nie stara się grać dźwiękiem

szczególnie otwartym i bliskim. Pier−

wszy plan jest starannie wkomponowany

w panoramę stereofoniczną. Zajmując miej−
sce na linii zestawów głośnikowych, i nie
mając skłonności do wychodzenia w kierun−
ku słuchacza, tworzy wyczuwalny dystans,
jaki dzieli słuchacza od muzyków. Brzmienie
w dowolnej chwili nie jest narzucające, po−
zostawiając nam rolę raczej obserwatorów,
niż bezpośrednich uczestników zdarzeń.

Wysokie rejestry są lekko stonowane,

ale przejrzyste i selektywne. Stereofonia,
choć bardzo precyzyjna, jest nieco zawężo−
na. Muzycy stoją pomiędzy zestawami
głośnikowymi, wzmacniacz ucieka raczej
od dźwięków poza podstawową bazą ste−
reofoniczną. Mimo to, a może właśnie dzię−
ki temu, porządek, jaki panuje na scenie,
jest imponujący. Każdy dźwięk ma przypi−
sane, właściwe sobie miejsce, mimo ogra−
niczonej przestrzeni, w jakiej rozgrywa się
akcja, nie ma na niej bałaganu ani ścisku.
Przekaz jako całość jest spójny, płynny i

homogeniczny, detale nie są eksponowane.
Bas zagląda w bardzo niskie rejony, stara
się być potężny, jak również popisać się
dobrą artykulacją i przejrzystością, i unikać
sklejnia nut. Siła niskich tonów leży głównie
w najniższych oktawach, analizując nieco
wyższe partie można dojść do wniosku, że
wzmacniacz jest tam trochę za mało spon−
taniczny. Obserwacje te najlepiej potwier−
dza dynamiczna muzyka rockowa, Thule
stara się raczej w sposób kontrolowany
mruczeć i wręcz pedantycznie konstruować
pochody basowe, niż strzelać twardym, wy−
ższym basem.

Średnica jest wyraźna, dobra separacja i

zroznicowanie barwowe sprawia, że wokale
ładnie odcinają się od reszty instrumentów.
Ogólnie dźwięk można określić jako lekko
zgaszony, mniej wybuchowy i nerwowy,
choć na pewno nie przyciemniony. Thule
skupia uwagę słuchacza raczej na głów−
nych wątkach muzycznych, które oddaje
bardzo przekonująco i w dobrych propor−
cjach.

R.Ł.

R.Ł.

R.Ł.

R.Ł.

R.Ł.

Duńczycy to

specjaliści

przede wszys−

tkim w dzie−

dzinie głośni−

ków, choć

elektronika też

nie jest im

obca. Dowodzi

tego także firma Thule,

której wzmacniacz IA60

pokazał niekonwencjonalne

rozwiązania techniczne, obce

pozostałej czwórce testu.

J

ako jedyny w testowanej grupie, wzmac−
niacz Thule posiada regulację wzmoc−
nienia opartą na układzie cyfrowym. Do
dyspozycji użytkownika pozostaje 80 pod−
poziomów, co pozwala już na w pełni

płynną regulację. W domenie numerycznej
odbywa się także wybór jednego z 5 dostęp−
nych wejść. Naciskając kilkakrotnie jeden
przycisk, po kolei wywołujemy źródła sygna−
łu. O tym, które z nich jest aktywne, informuje
wyświetlacz. Klawisz wyboru źródeł, przy−
trzymany przez dłuższą chwilę, przełącza
także wzmacniacz w tryb czuwania. Takie
rozwiązania pozwoliły znacząco zredukować
liczba elementów na przedniej ściance. Osta−
tecznie znalazł się tam jeden klawisz, subtel−
nie wtopiony w czarną powierzchnię, złote
pokrętło wzmocnienia oraz wyświetlacz. Ma−
jąc na pokładzie mikroprocesor, sterujący
podstawowymi funkcjami, warto było pokusić
się o wzbogacenie urządzenia możliwością
zdalnego sterowania. Z pilota, oprócz zmiany

poziomu dźwięku i wyboru źródła, można tak−
że wygasić wyświetlacz.

Na tylnej ściance zamontowano mecha−

niczny wyłącznik sieciowy, konektor masy
(wtyk i kabel zasilający nie wykorzystują in−
stalacji z uziemieniem) oraz szereg pozła−

canych złącz. Podobnie jak w AMC, tak
i w tym przypadku rozdzielono końcówkę
mocy i przedwzmacniacz, wyprowadzając na
zewnątrz odpowiednie gniazda. Nie są one
jednak połączone zworami, o konfiguracji pra−
cy decyduje niewielki, mechaniczny przełącz−

Spirit IA60

Spirit IA60

Spirit IA60

Spirit IA60

Spirit IA60

Thule

AUDIO 2/2000

38

Thule S pirit IA 60, spektrum 1kHz (sinusoida), DC-20kHz, 20W dla 8ohm

-140

-130

-120

-110

-100

-90

-80

-70

-60

-50

-40

-30

-20

-10

0

0

2000

4000

6000

8000

10000

12000

14000

16000

18000

20000

Częstotliwość w Hz

Amplituda w dB

Thule Spirit IA60, M oc wyjś ciowa vs THD+ N

0.001

0.01

0.1

1

0.1

1

10

100

1000

M oc wyjś ciowa [W ]

THD+N [%]

8ohm
4ohm

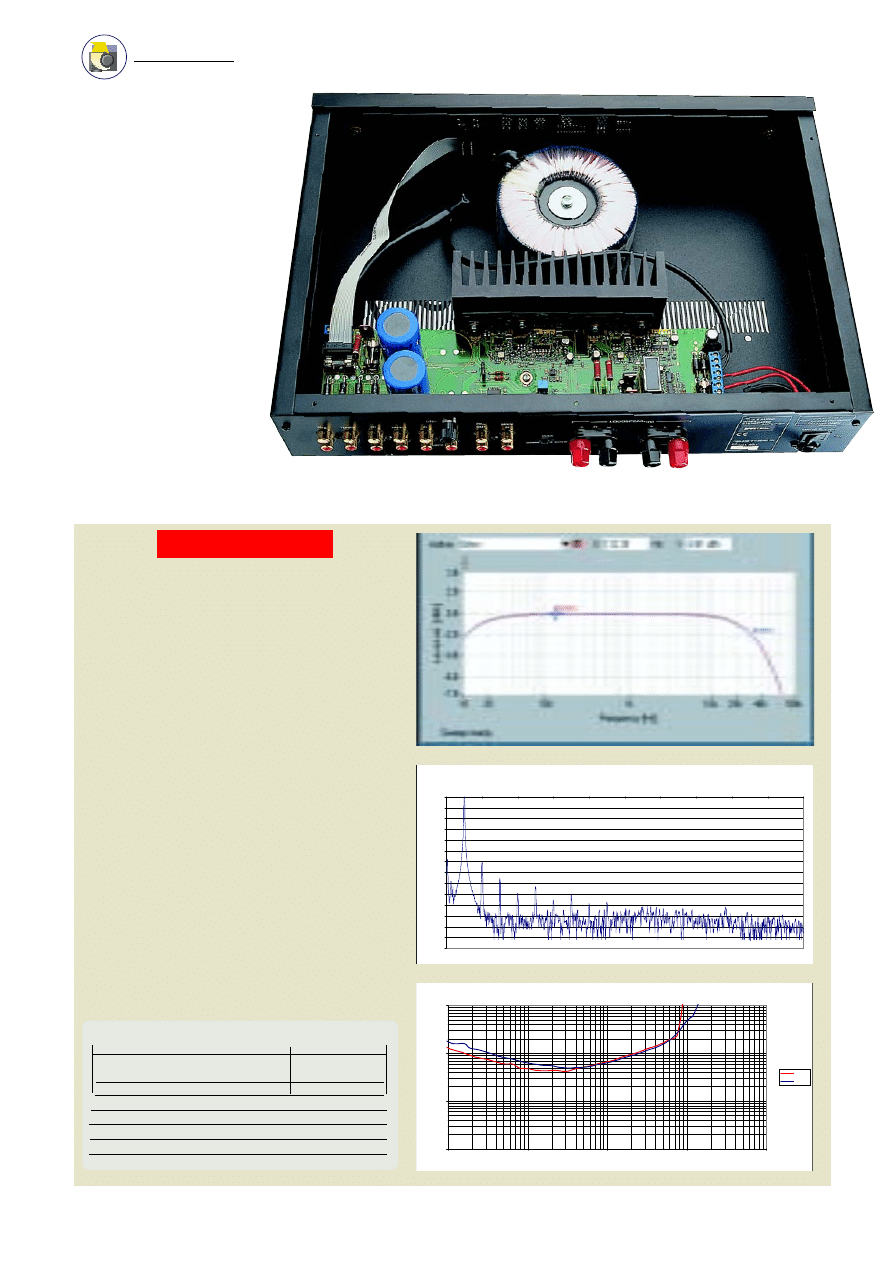

Większość układów,
prócz obwodów sterowania, umieszczono na jednej płytce drukowanej

Rys. 2. Zniekształcenia harmoniczne

Laboratorium

Rys. 1. Pasmo przenoszenia

Rys. 3. Moc wyjściowa

Potężnych rozmiarów transformator toroidalny umieszczony

jest centralnie, tuż za radiatorem, który oprócz podstawowego celu
odprowadzania ciepła, pełni tutaj rolę ekranu, zabezpieczającego
końcówkę mocy przed szkodliwym wpływem pola elektromagne−
tycznego, generowanego przez transformator. Poza zdalnym ste−
rowaniem, całość zbudowana jest na jednej płytce i w większości
wykorzystuje nowoczesny montaż powierzchniowy SMD (który we
wzmacniaczach mocy nie jest najlepszym rozwiązaniem, chociaż−
by z powodu słabych właściwości szumowych rezystorów wykona−
nych w tej technologii). W zasilaczu pracują dwa kondensatory
Philipsa o pojemności 10000

µ

F każdy. Zwraca uwagę bardzo ład−

ne rozmieszczenie elementów i bardzo precyzyjny montaż. W
stopniu końcowym pracują dwa tranzystory 2SA1633 i 2SC4278,
sterowane przez 2SDI 760 i 2SBI 184 wykonane w technologii
SMD. Zastosowane terminale wyjściowe to wysokiej klasy produkt
amerykańskiego Monstera, pokryty 24−karatowym złotem. Cieka−
wostką jest fakt, iż producent nie “wyposażył” kabla sieciowego w
uziemienie. Jest ono tylko dostępne w postaci wyprowadzenia na
tylnej części obudowy i np. kaloryfera....

Ograniczenie pasma, rozpoczynające się w okolicach 10kHz

osiąga nieznaczną wartość − 0,5dB przy 20kHz (rys.1

rys.1

rys.1

rys.1

rys.1). Podobnie

jest dla obciążenia 8

Ω

i 4

Ω

, obie krzywe niemal całkowicie się

pokrywają. Również nieznaczne tłumienie jest z drugiej strony pas−
ma, w okolicach 20Hz, i wynosi pomijalne 0,7dB.

Rys. 2

Rys. 2

Rys. 2

Rys. 2

Rys. 2 to spektrum harmonicznych sygnału 1kHz dla 20W i 8

Ω

.

Druga jest na wysokim poziomie − 60dB, a trzecia − 72dB. Są to
wartości stosunkowo duże i nie mogą cieszyć. Kolejne, sięgające
do ósmej, są wciąż widoczne, choć już znacznie lepiej tłumione.

Najmniejszy poziom zniekształceń osiągamy przy ok. 2W dla

8

Ω

− ok. 0,04%, a dla 4

Ω

niewiele więcej, bo 0,05% (rys. 3

rys. 3

rys. 3

rys. 3

rys. 3).

Najlepszy przedział pracy, w którym wzmacniacz ma poniżej 0,1%,
to 1−20W. Powyżej widoczny jest łagodny wzrost zniekształceń,
aby przy 1% uzyskać maksymalną moc 88W dla 8

Ω

i 138W dla 4

Ω

.

Czułość, czyli napięcie wejściowe potrzebne, aby uzyskać tę moc,
wynosi typowe 0,47V. Dynamika również “w porządku”, ma
wartość 98dB, natomiast stosunek sygnał/szum w odniesieniu do
1W nie za wiele, bo 79dB.

P.K.

P.K.

P.K.

P.K.

P.K.

Moc znamionowa

Moc znamionowa

Moc znamionowa

Moc znamionowa

Moc znamionowa (1% THD+N, 1kHz) [W]

Obciążenie [

Ω

]

Wysterowanie

1 kanał

2 kanały

8

88

77

4

138

98

Czułość

Czułość

Czułość

Czułość

Czułość (dla maksymalnej mocy) [V]

0,47

Stosunek sygnał/szum

Stosunek sygnał/szum

Stosunek sygnał/szum

Stosunek sygnał/szum

Stosunek sygnał/szum* [dB]

79

Dynamika

Dynamika

Dynamika

Dynamika

Dynamika [dB]

98

Zniekształcenia THD+N

Zniekształcenia THD+N

Zniekształcenia THD+N

Zniekształcenia THD+N

Zniekształcenia THD+N (1W, 8

Ω

, 1kHz) [%]

0,047

Współczynnik tłumienia

Współczynnik tłumienia

Współczynnik tłumienia

Współczynnik tłumienia

Współczynnik tłumienia (w odniesieniu do 4

Ω

) 39

*(Filtr A−ważony, w odniesieniu do 1W)

H

H

H

H

Hi−Fi

i−Fi

i−Fi

i−Fi

i−Fi

Wzmacniacze

Wzmacniacze

Wzmacniacze

Wzmacniacze

Wzmacniacze

nik, który w jednym z ustawień zwiera
(wewnętrznie) obwody pre−pow. Trzpie−
nie zacisków głośnikowych umożliwiają
instalację obranych z izolacji przewodów
o znacznej średnicy. Terminale akcep−
tują także końcówki bananowe oraz wi−
dełki.

Obudowę wykonano z grubych kształ−

towników, polakierowanych na czarno.
Wewnątrz wzmacniacza widać dużą,
podłużną płytkę drukowaną z obwo−
dami audio, oraz mniejszy druk z
układami sterowania. Te dwa funk−
cjonalne zespoły połączono płaską
taśmą komputerową. Wybór aktyw−
nych wejść nie odbywa się tutaj za
pomocą przekaźników, których rolę
przejęły układy scalone. Do radia−
tora zamontowano cztery tranzys−
tory mocy, co daje często spotyka−
ną w tej klasie urządzeń konfigu−
rację − po dwa elementy mocy w
kanale. Wyjścia zabezpieczono
przed skutkami zwarć przy pomo−
cy przekaźników. Zasilacz tworzy
transformator toroidalny 250 VA wraz
z prostownikiem, dwoma kondensato−
rami Philipsa o łącznej pojemności
20000

µ

F i stopniem regulacji.
