Audi 100

Stromlaufplan

Nr. 20

Lese-Innenleuchte mit Zeitverzögerung

Modelljahr 1997

Ausgabe 06.96

20

18

19

17

16

5

15

8

14

13

12

11

9

1

6

7

3

10

2

4

21

V97 - 6547

30

30

58a

75X

15a

75a

15

87F/DTI

2

5

3

4

6

1

V97 - 6548

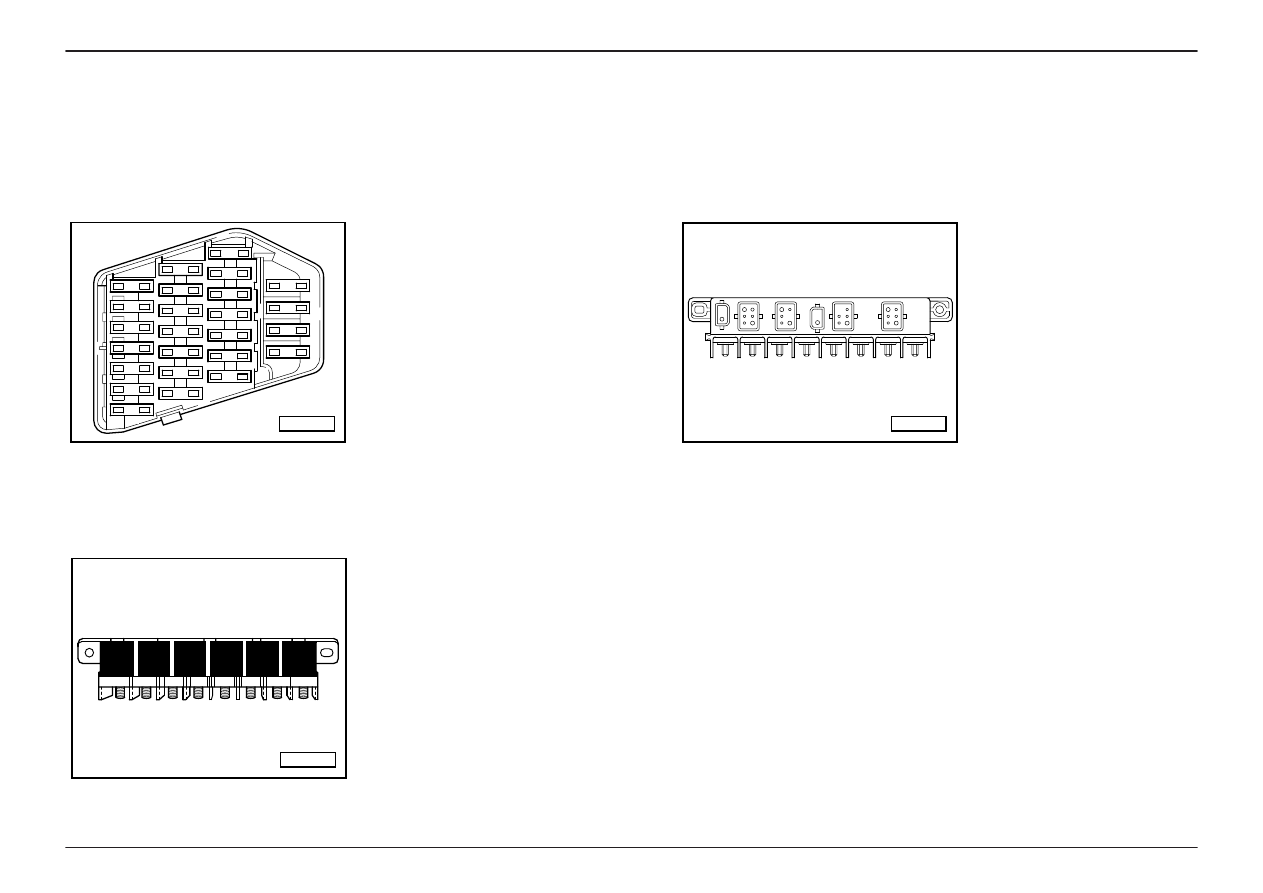

Sicherungshalter

Zentralelektrik - Vorderseite

Sicherungsfarben:

30
25
20
15
10

5

A
A
A
A
A
A

-
-
-
-
-
-

grün
weiß
gelb
blau
rot
beige

J

71

31

15

S1

S4

S5

S2

S3

S6

87h 75

30ah

50z

P/N

RF

B

A

87f

53c

31b

La

K1

50a

50a

S

87a

P

53e

V97 - 6722

Zentralelektrik - Rückseite

Audi 100

Stromlaufplan

Nr. 20/1

Ausgabe 06.96

ws
sw
ro
br
gn
bl
gr
li
ge

weiß
schwarz
rot
braun
grün
blau
grau
lila
gelb

=

=

=

=

=

=

=

=

=

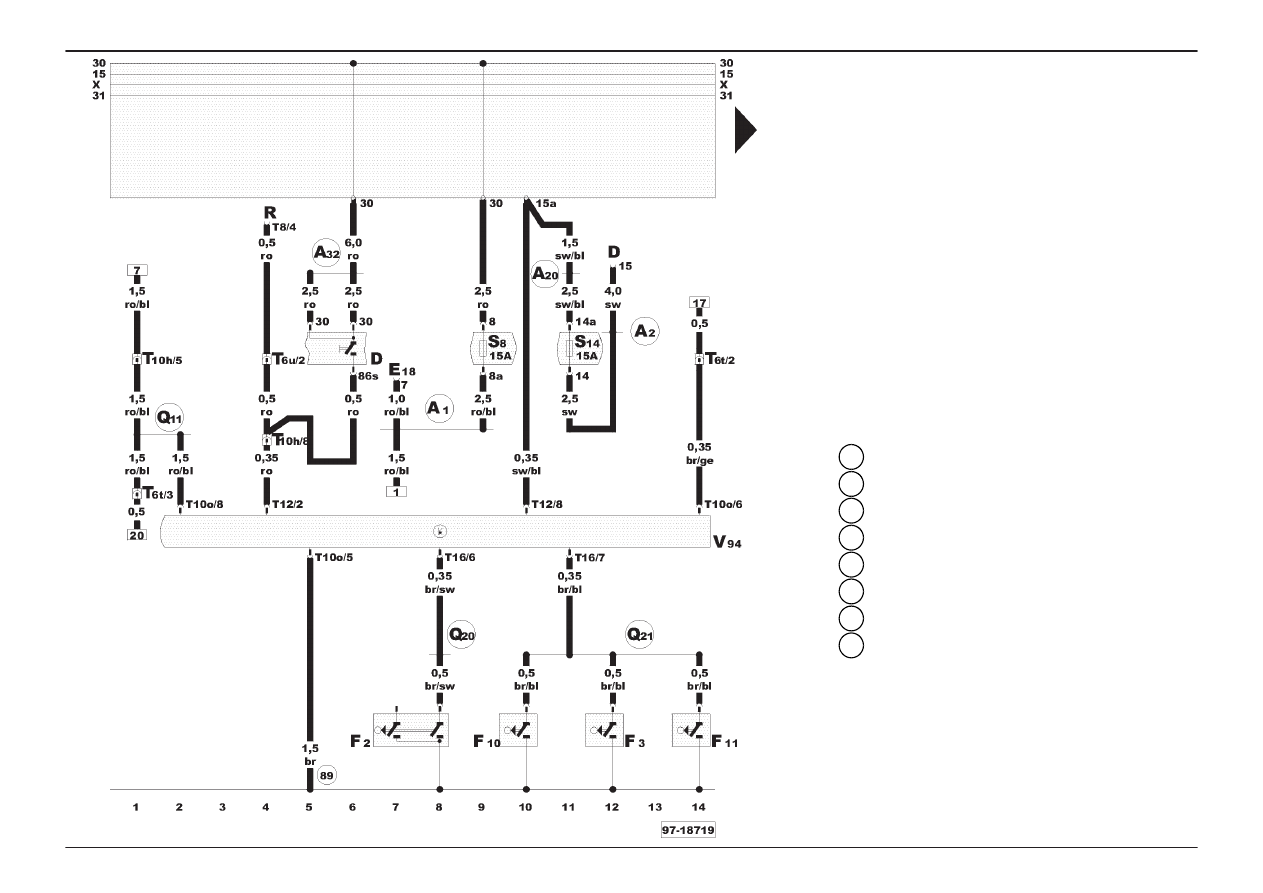

Lese-Innenleuchte mit Zeitverzögerung

D

- Zündanlaßschalter

E 18

- Schalter für Nebelschlußleuchte

F 2

- Türkontaktschalter vorn links

F 3

- Türkontaktschalter vorn rechts

F 10

- Türkontaktschalter hinten links

F 11

- Türkontaktschalter hinten rechts

R

- Radio

S 8

- Sicherung im Sicherungshalter

S 14

- Sicherung im Sicherungshalter

T 6

t - Steckverbindung, 6-fach, schwarz,

Kupplungsstation 1

T 6

u - Steckverbindung, 6-fach, gelb, Kupplungsstation 3

T 8

- Steckverbindung, 8-fach, schwarz, Radiostecker III

T 10 h - Steckverbindung, 10-fach, braun,

Kupplungsstation 1

T 10 o - Steckverbindung, 10-fach, Anschlußstecker B an

V94

T 12

- Steckverbindung, 12-fach, Anschlußstecker A

an V 94

T 16

- Steckverbindung, 16-fach, Anschlußstecker C

an V 94

V 94

- Motor für Zentralverriegelung mit Steuergerät für

Abschaltverzögerung - Innenleuchten und
Diebstahlwarnanlage

-Masseverbindung -1-, im Leitungsstrang

Fensterheber

-Plusverbindung (30a), im Schalttafelleitungsstrang

-Plusverbindung (15), im Schalttafelleitungsstrang

-Verbindung (15a), im Schalttafelleitungsstrang

-Plusverbindung (30), im Schalttafelleitungsstrang

-Plusverbindung (30 a), im Leitungsstrang Fenster

heber/Zentralverriegelung und Türkontaktschalter

-Verbindung -1- (Türkontaktschalter), im

Leitungsstrang Fensterheber

-Verbindung -2- (Türkontaktschalter), im

Leitungsstrang Fensterheber

89

A1

A2

A20

A32

Q11

Q20

Q21

Audi 100

Stromlaufplan

Nr. 20/2

Ausgabe 06.96

ws
sw
ro
br
gn
bl
gr
li
ge

weiß
schwarz
rot
braun
grün
blau
grau
lila
gelb

=

=

=

=

=

=

=

=

=

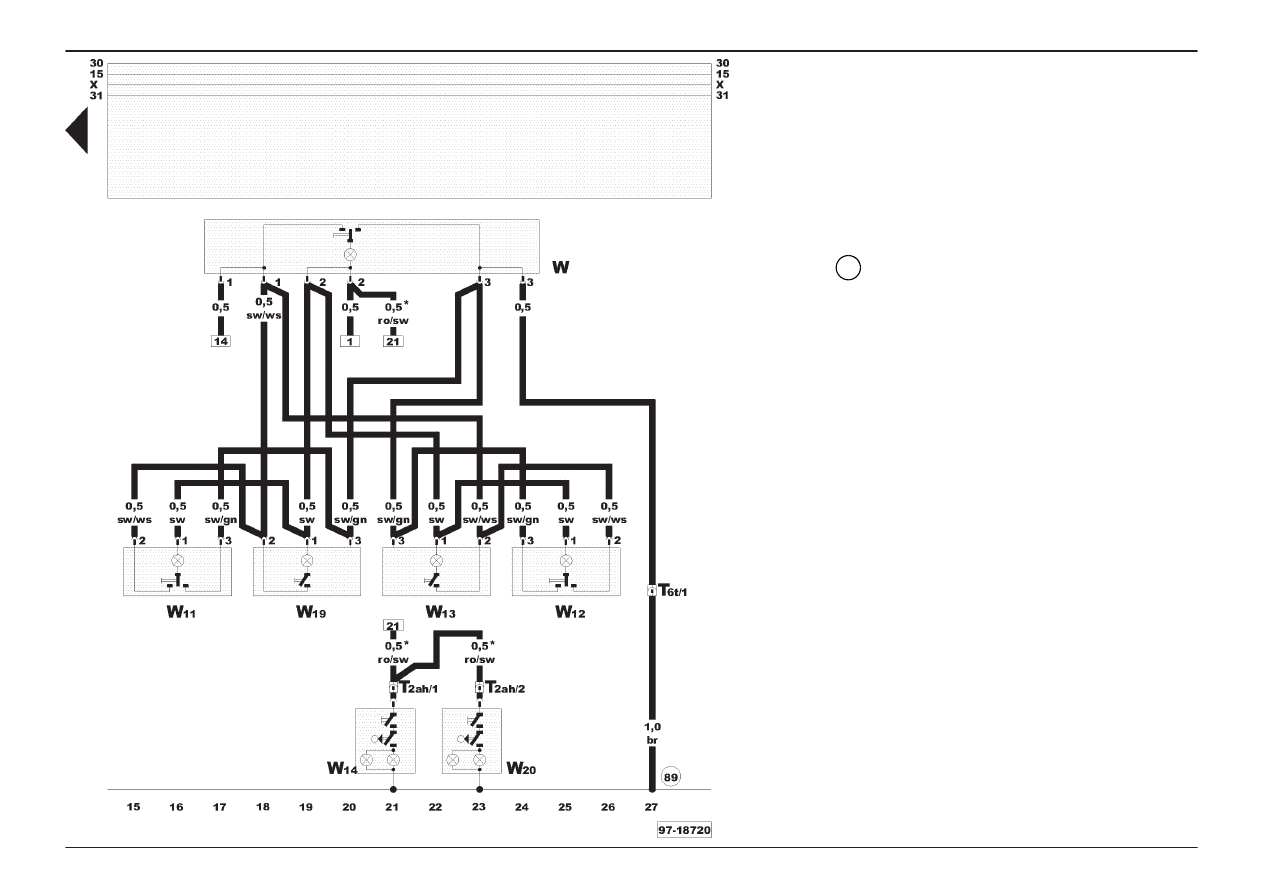

Lese-Innenleuchte mit Zeitverzögerung

T 2 ah - Steckverbindung, 2-fach, Nähe Innenleuchte
T 6

t - Steckverbindung, 6-fach, schwarz,

Kupplungsstation 1

W

- Innenleuchte vorn

W 11

- Leseleuchte hinten links

W 12

- Leseleuchte hinten rechts

W 13

- Leseleuchte Beifahrer

W 14

- beleuchteter Make-up-Spiegel (Beifahrerseite)

W 19

- Leseleuchte/Fahrerseite

W 20

- beleuchteter Make-up-Spiegel (Fahrerseite)

-Masseverbindung -1-, im Leitungsstrang

Fensterheber

- Fahrzeuge mit beleuchteten Make-up-Spiegeln

89

*
