Audi 100

Stromlaufplan

Nr. 18

Klimaanlage mit automatischer Regelung und Fehlerspeicher,
Turbodiesel

Modelljahr 1997

Ausgabe 06.96

20

18

19

17

16

5

15

8

14

13

12

11

9

1

6

7

3

10

2

4

21

V97 - 6547

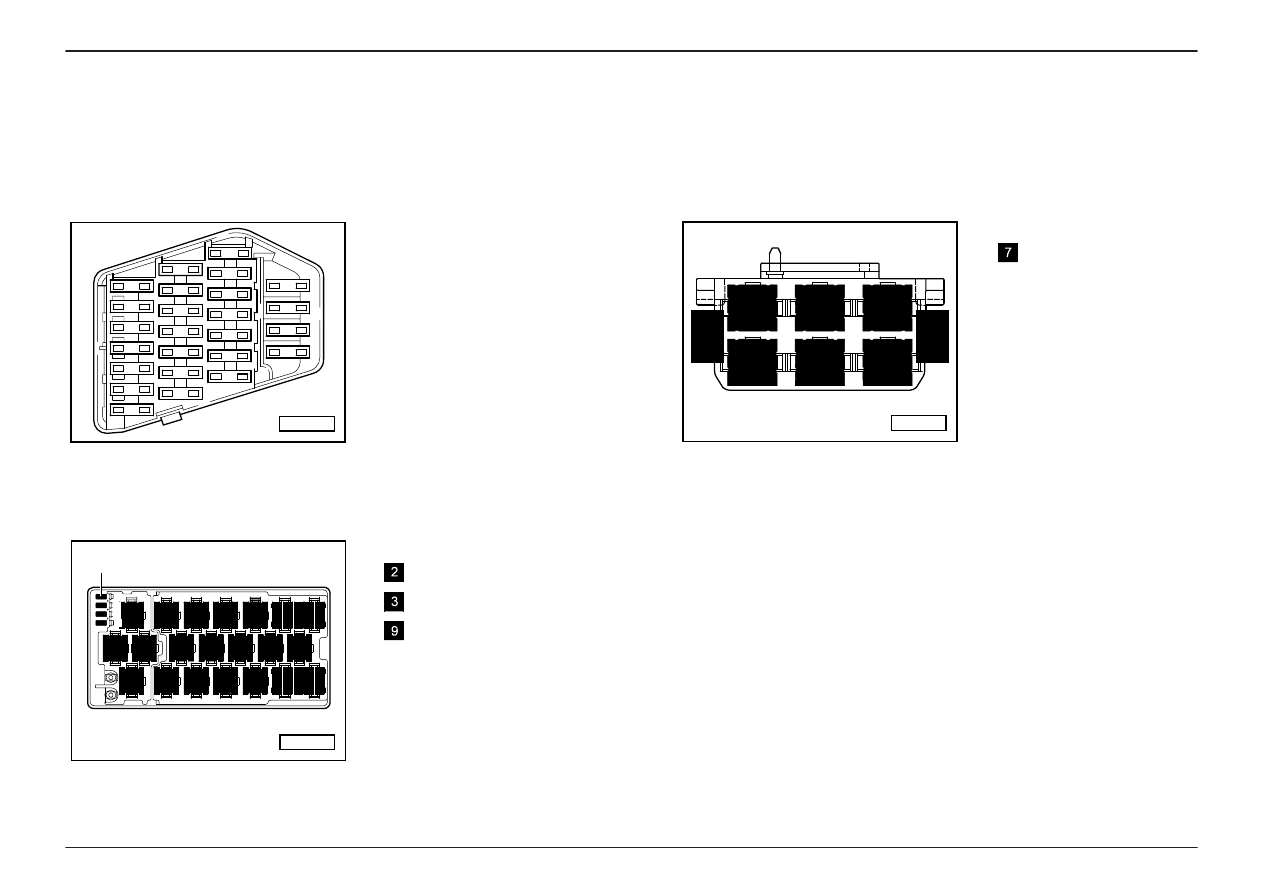

Sicherungshalter

Sicherungsfarben:

30
25
20
15
10

5

A
A
A
A
A
A

-
-
-
-
-
-

grün
weiß
gelb
blau
rot
beige

Zusatzrelaisträger I

Relaisplatzbelegung:

- Relais für 1. Stufe für Lüfter für Kühlmittel (J26)

- Relais für 3. Stufe für Lüfter für Kühlmittel (J135)

- Relais für Magnetkupplung (J44)

1

A

17

16

15

14

4

13

12

11

10

9

3

2

7

8

6

5

1

B

B

B

B

1

2

3

5

4

3

A

A

A

A

B

C

2

5 4

3

2

4

1

V97 - 6549

Zusatzrelaisträger II

2

3

4

6

5

8

1

7

V97 - 6551

Relaisplatzbelegung:

- Einzelsicherung für Lüfter

für Kühlmittel (S42)

background image

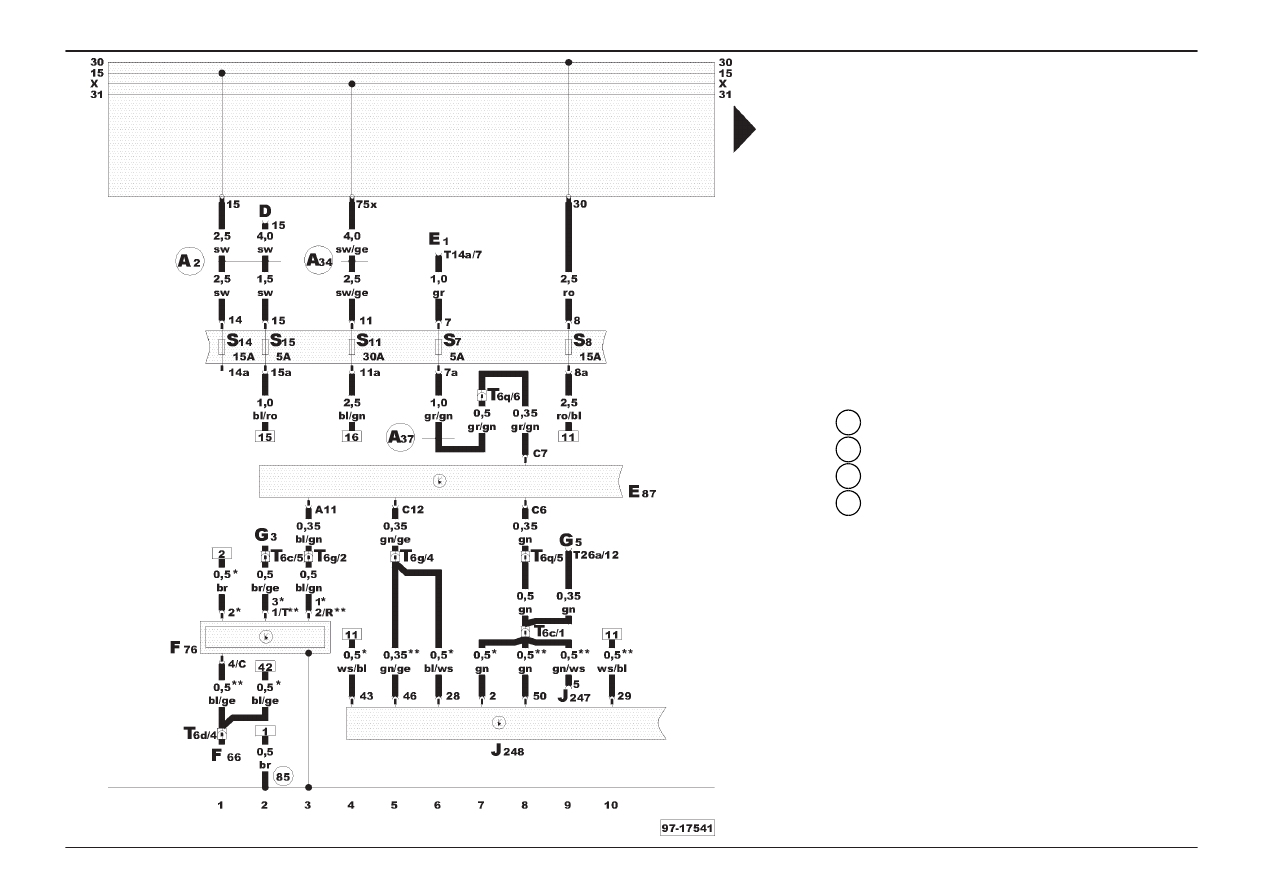

Audi 100

Stromlaufplan

Nr. 18/1

Ausgabe 06.96

ws
sw
ro
br
gn
bl
gr
li
ge

weiß
schwarz
rot
braun
grün
blau
grau
lila
gelb

=

=

=

=

=

=

=

=

=

Klimaanlage - Turbodiesel

D

- Zündanlaßschalter

E 1

- Lichtschalter

E 87

- Bedienungs- und Anzeigeeinheit für Klimaanlage

F 66

- Schalter für Kühlmittelmangelanzeige

F 76

- Elektronischer Thermoschalter

G 3

- Kühlmitteltemperaturanzeige

G 5

- Drehzahlmesser

J 247 - Steuergerät für elektro-hydraulische Motorlagerung
J 248 - Steuergerät für Dieseldirekteinspritzanlage
S 7

- Sicherung im Sicherungshalter

S 8

- Sicherung im Sicherungshalter

S 11

- Sicherung im Sicherungshalter

S 14

- Sicherung im Sicherungshalter

S 15

- Sicherung im Sicherungshalter

T 6

c - Steckverbindung, 6-fach, grün, Kupplungsstation 2

T 6

d - Steckverbindung, 6-fach, grau, Kupplungsstation 2

T 6

g - Steckverbindung, 6-fach, blau, Kupplungsstation 2

T 6

q - Steckverbindung, 6-fach, rot, Kupplungsstation 3

T 14 a - Steckverbindung, 14-fach, schwarz, hinter

Verkleidung für Lenkstockschalter

T 26 a - Steckverbindung, 26-fach, grün, am

Schalttafeleinsatz

-Masseverbindung -1-, im Leitungsstrang

Motorraum

-Plusverbindung (15), im Schalttafelleitungsstrang

-Verbindung (75x), im Schalttafelleitungsstrang

-Verbindung (58a), im Schalttafelleitungsstrang

-Fahrzeuge mit 4-Zyl.-TDI-Motor, 66kW,

Motorkennbuchstabe 1Z

-Fahrzeuge mit 5-Zyl.-TDI-Motor, 85kW/103kW,

Motorkennbuchstabe AAT/AEL

85

A2

A34

A37

*

**

background image

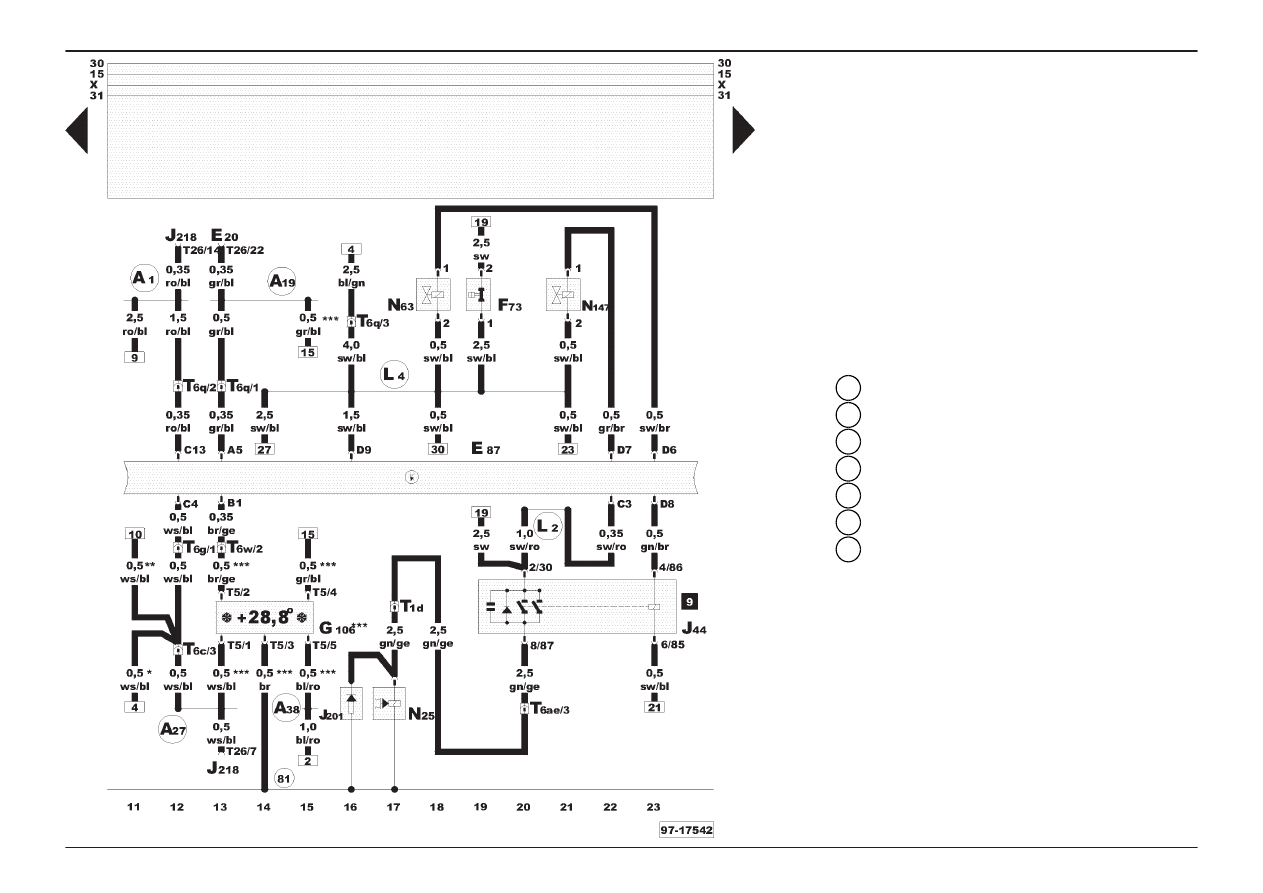

Audi 100

Stromlaufplan

Nr. 18/2

Ausgabe 06.96

ws
sw
ro
br
gn
bl
gr
li
ge

weiß
schwarz
rot
braun
grün
blau
grau
lila
gelb

=

=

=

=

=

=

=

=

=

Klimaanlage - Turbodiesel

E 20

- Regler für Beleuchtung - Schalter und Instrumente

E 87

- Bedienungs- und Anzeigeeinheit für Klimaanlage

F 73

- Niederdruckschalter für Klimaanlage

G 106 - Außentemperaturanzeiger

J 44

- Relais für Magnetkupplung

J 201 - Schutzdiode

J 218 - Kombi-Prozessor im Schalttafeleinsatz

N 25

- Magnetkupplung für Klimaanlage

N 63

- Zweiwegeventil für Frisch- und Umluftklappe

N 147 - Zweiwegeventil für Kühlmittelabsperrventil

T 1

d - Steckverbindung, 1-fach, grün, Nähe Kompressor

T 5

- Steckverbindung, 5-fach, gelb, am

Schalttafeleinsatz

T 6

c - Steckverbindung, 6-fach, grün, Kupplungsstation 2

T 6

g - Steckverbindung, 6-fach, blau, Kupplungsstation 2

T 6

q - Steckverbindung, 6-fach, rot, Kupplungsstation 3

T 6 w- Steckverbindung, 6-fach, orange,

Kupplungsstation 1

T 6 ae - Steckverbindung, 6-fach, weiß, Kupplungsstation 1

T 26

- Steckverbindung, 26-fach, rot, am

Schalttafeleinsatz

-Masseverbindung -1-, im Schalttafelleitungsstrang

-Plusverbindung (30a), im Schalttafelleitungsstrang

-Verbindung (58d), im Schalttafelleitungsstrang

-Verbindung (Geschwindigkeitssignal), im

Schalttafelleitungsstrang

-Plusverbindung (15aII), im

Schalttafelleitungsstrang

-Verbindung, im Leitungsstrang Klimaanlage

-Verbindung (75 al), im Leitungsstrang Klimaanlage

-Fahrzeuge mit 4-Zyl.-TDI-Motor, 66kW,

Motorkennbuchstabe 1Z

-Fahrzeuge mit 5-Zyl.-TDI-Motor, 85kW/103kW,

Motorkennbuchstabe AAT/AEL

-Fahrzeuge mit Außentemperaturanzeige

81

A1

A19

A27

A38

L2

L4

*

**

***

background image

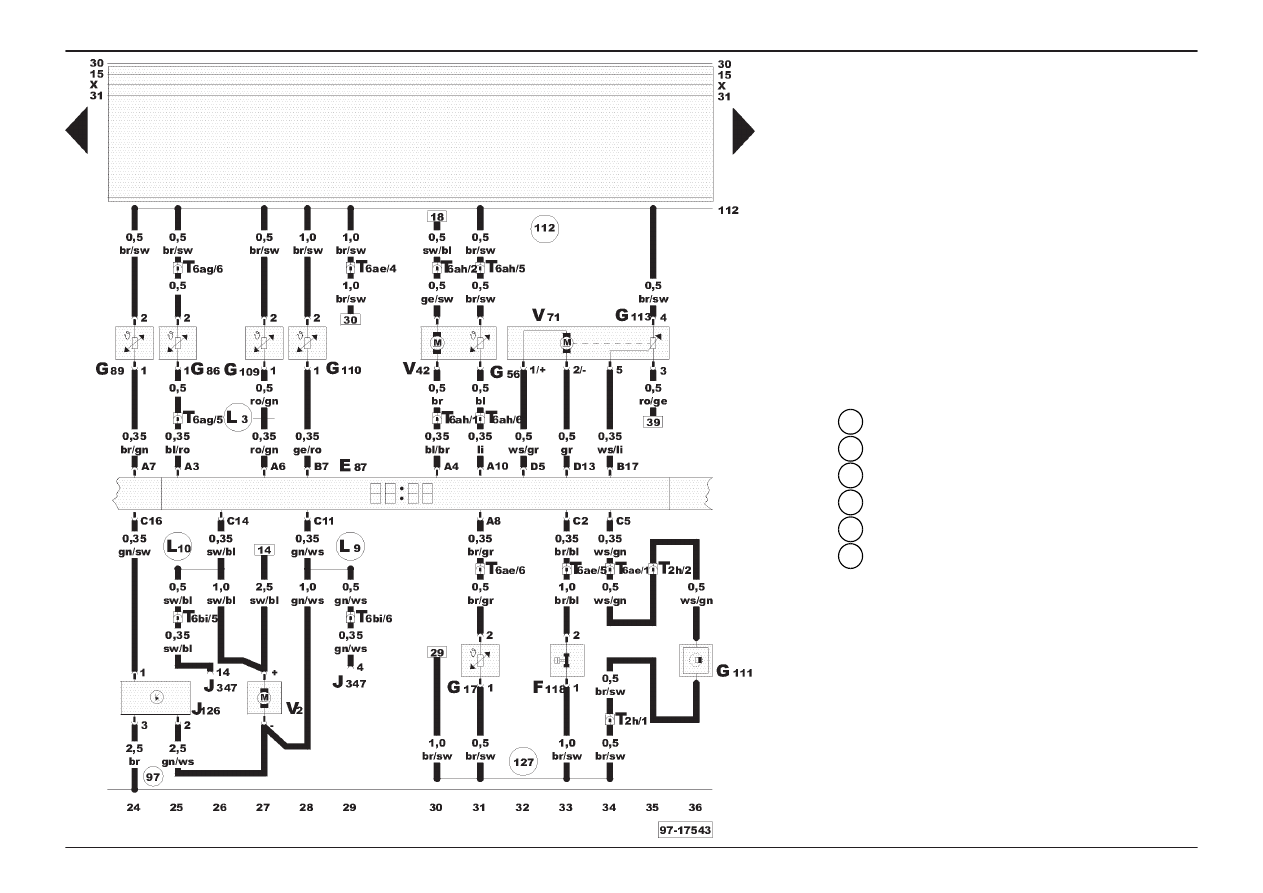

Audi 100

Stromlaufplan

Nr. 18/3

Ausgabe 06.96

ws
sw
ro
br
gn
bl
gr
li
ge

weiß
schwarz
rot
braun
grün
blau
grau
lila
gelb

=

=

=

=

=

=

=

=

=

Klimaanlage - Turbodiesel

E 87

- Bedienungs- und Anzeigeeinheit für Klimaanlage

F 118 - Hochdruckschalter für Magnetkupplung
G 17

- Temperaturfühler für Außentemperatur

G 56

- Temperaturfühler - Schalttafel

G 86

- Temperaturfühler - Dach

G 89

- Temperaturfühler - Frischluftansaugkanal

G 109 - Temperaturfühler - Frischluftgebläse
G 110 - Geber für Kühlmitteltemperatur - Klimaanlage
G 111 - Geber für Drehzahl - Klimakompressor
G 113 - Potentiometer - Stellmotor für Staudruckklappe
J 126 - Steuergerät für Gebläse
J 347 - Steuergerät für Ultraschallsensoren
T 2

h - Steckverbindung, 2-fach, grün, Nähe Kompressor

T 6 ae - Steckverbindung, 6-fach, weiß, Kupplungsstation 1
T 6 ag - Steckverbindung, 6-fach, orange,

Kupplungsstation 2

T 6 ah - Steckverbindung, 6-fach, grün, Kupplungsstation 2
T 6 bi - Steckverbindung, 6-fach, blau, Kupplungsstation 3
V 2

- Frischluftgebläse

V 42

- Gebläse für Temperaturfühler

V 71

- Stellmotor für Staudruckklappe

-Masseverbindung -1-, im Leitungsstrang

Klimaanlage

-Masseverbindung -2-, im Leitungsstrang

Klimaanlage

-Masseverbindung -1-, im Leitungsstrang

Klimakompressor

-Verbindung (Temperaturschalter), im

Leitungsstrang Klimaanlage

-Verbindung -1-, im Leitungsstrang Klimaanlage

-Verbindung -2-, im Leitungsstrang Klimaanlage

97

112

127

L 3

L 9

L 10

background image

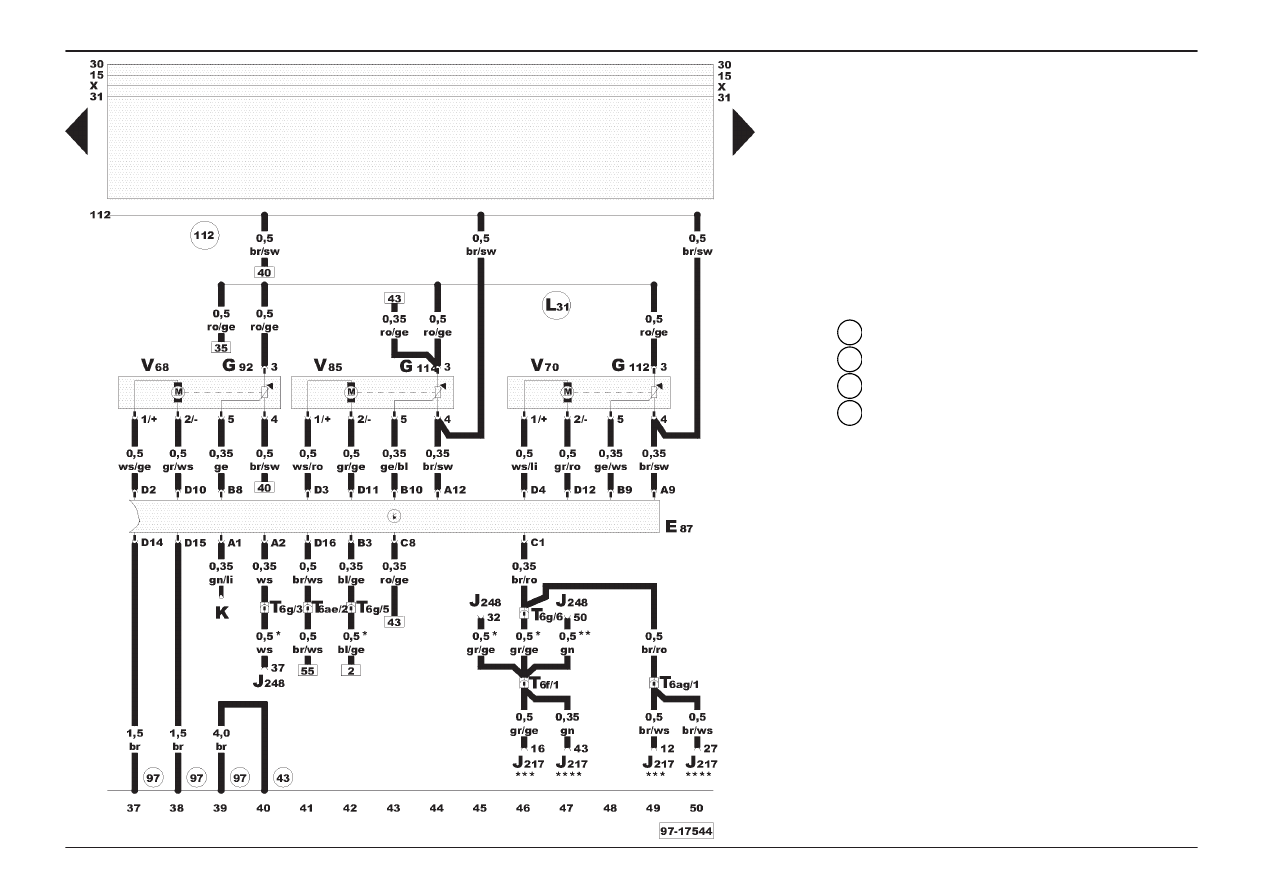

Audi 100

Stromlaufplan

Nr. 18/4

Ausgabe 06.96

ws
sw
ro
br
gn
bl
gr
li
ge

weiß
schwarz
rot
braun
grün
blau
grau
lila
gelb

=

=

=

=

=

=

=

=

=

Klimaanlage - Turbodiesel

E 87

- Bedienungs- und Anzeigeeinheit für Klimaanlage

G 92

- Potentiometer - Stellmotor für Temperaturklappe

G 112 - Potentiometer - Stellmotor für Zentralklappe

G 114 - Potentiometer - Stellmotor für Fußraum-/

Defrostklappe

J 217 - Steuergerät für autom. Getriebe

J 248 - Steuergerät für Dieseldirekteinspritzanlage

K

- Diagnoseanschluß

T 6

f - Steckverbindung, 6-fach, gelb, in Elektronikbox, im

Fußraum vorn rechts

T 6

g - Steckverbindung, 6-fach, blau, Kupplungsstation 2

T 6 ae - Steckverbindung, 6-fach, weiß, Kupplungsstation 1

T 6 ag - Steckverbindung, 6-fach, orange,

Kupplungsstation 2

V 68

- Stellmotor für Temperaturklappe

V 70

- Stellmotor für Zentralklappe

V 85

- Stellmotor für Fußraum-/Defrostklappe

-Massepunkt, Säule A - rechts, unten

-Masseverbindung -1-, im Leitungsstrang

Klimaanlage

-Masseverbindung -2-, im Leitungsstrang

Klimaanlage

-Verbindung (5 Volt), im Leitungsstrang

Klimaanlage

-Fahrzeuge mit 4-Zyl.-TDI-Motor, 66kW,

Motorkennbuchstabe 1Z

-Fahrzeuge mit 5-Zyl.-TDI-Motor, 85kW/103kW,

Motorkennbuchstabe AAT/AEL

-Fahrzeuge mit Automatikgetriebe 01N
-Fahrzeuge mit Automatikgetriebe 01K

43

97

112

L31

*

**

***

****

background image

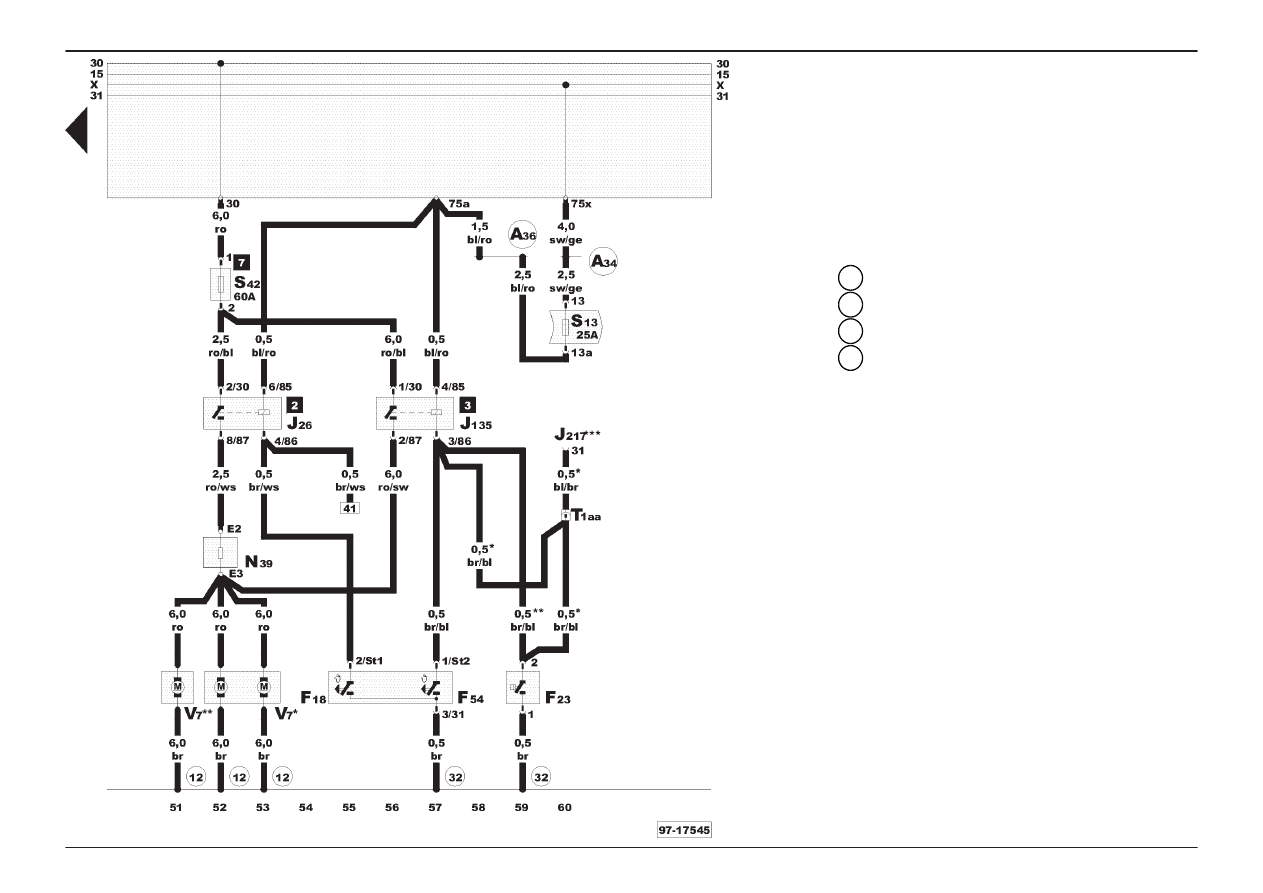

Audi 100

Stromlaufplan

Nr. 18/5

Ausgabe 06.96

ws
sw
ro
br
gn
bl
gr
li
ge

weiß
schwarz
rot
braun
grün
blau
grau
lila
gelb

=

=

=

=

=

=

=

=

=

Klimaanlage - Turbodiesel

F 18

- Thermoschalter für Lüfter für Kühlmittel

F 23

- Hochdruckschalter für Klimaanlage

F 54

- Thermoschalter für Lüfter für Kühlmittel

J 26

- Relais für Lüfter für Kühlmittel

J 135 - Relais für 3. Stufe für Lüfter für Kühlmittel
J 217 - Steuergerät für autom. Getriebe
N 39

- Vorwiderstand für Lüfter für Kühlmittel

S 13

- Sicherung im Sicherungshalter

S 42

- Einzelsicherung für Lüfter für Kühlmittel

T 1 aa - Steckverbindung, 1-fach, gelb, Nähe Kompressor
V 7

- Lüfter für Kühlmittel

-Massepunkt, im Motorraum links

-Massepunkt, hinter Schalttafel links

-Verbindung (75x), im Schalttafelleitungsstrang

-Verbindung (75a), im Schalttafelleitungsstrang

-Fahrzeuge mit 4-Zyl.-TDI-Motor, 66kW,

Motorkennbuchstabe 1Z

-Fahrzeuge mit 5-Zyl.-TDI-Motor, 85kW/103kW,

Motorkennbuchstabe AAT/AEL

-Fahrzeuge mit Automatikgetriebe

12

32

A34

A36

*

**

***
