POLECENIE Wykreśl rzuty wieloboku przenikania dwóch wielościanów

1. Znajdź punkty przebicia ścian jednego wielościanu krawędziami drugiego.

2. Połącz otrzymane wierzchołki wieloboku posługując się siatką znaków.

3. Określ widoczność.

4. Wyeksponuj wynik wg wytycznych graficznych.

ZADANIA

1. Opisz algorytm konstruowania punktów przebicia płaszczyzn prostymi.

2. Opisz algorytm konstruowania krawędzi przecięcia dwóch płaszczyzn.

3. Znajdź wielobok przenikania (w razie potrzeby przerysuj zadania na A4).

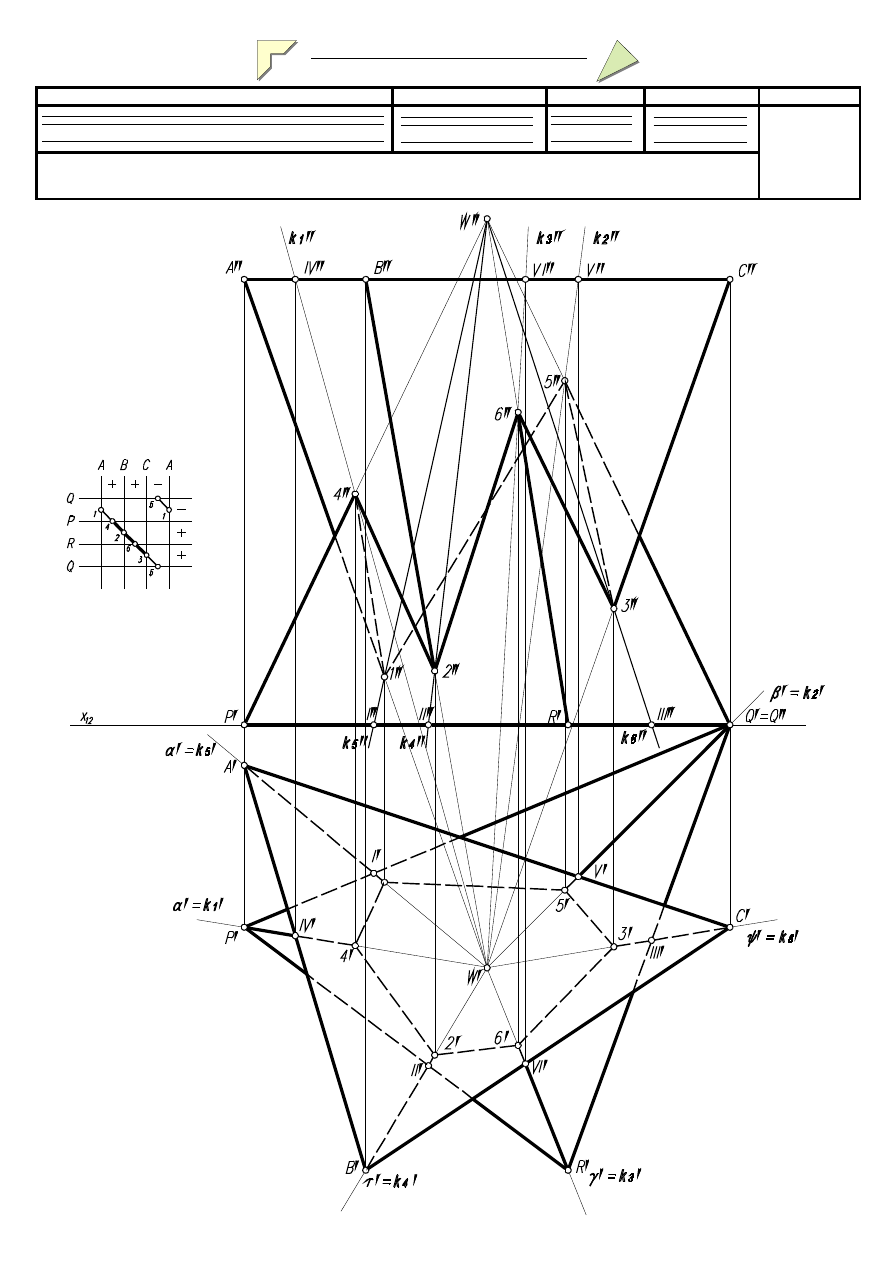

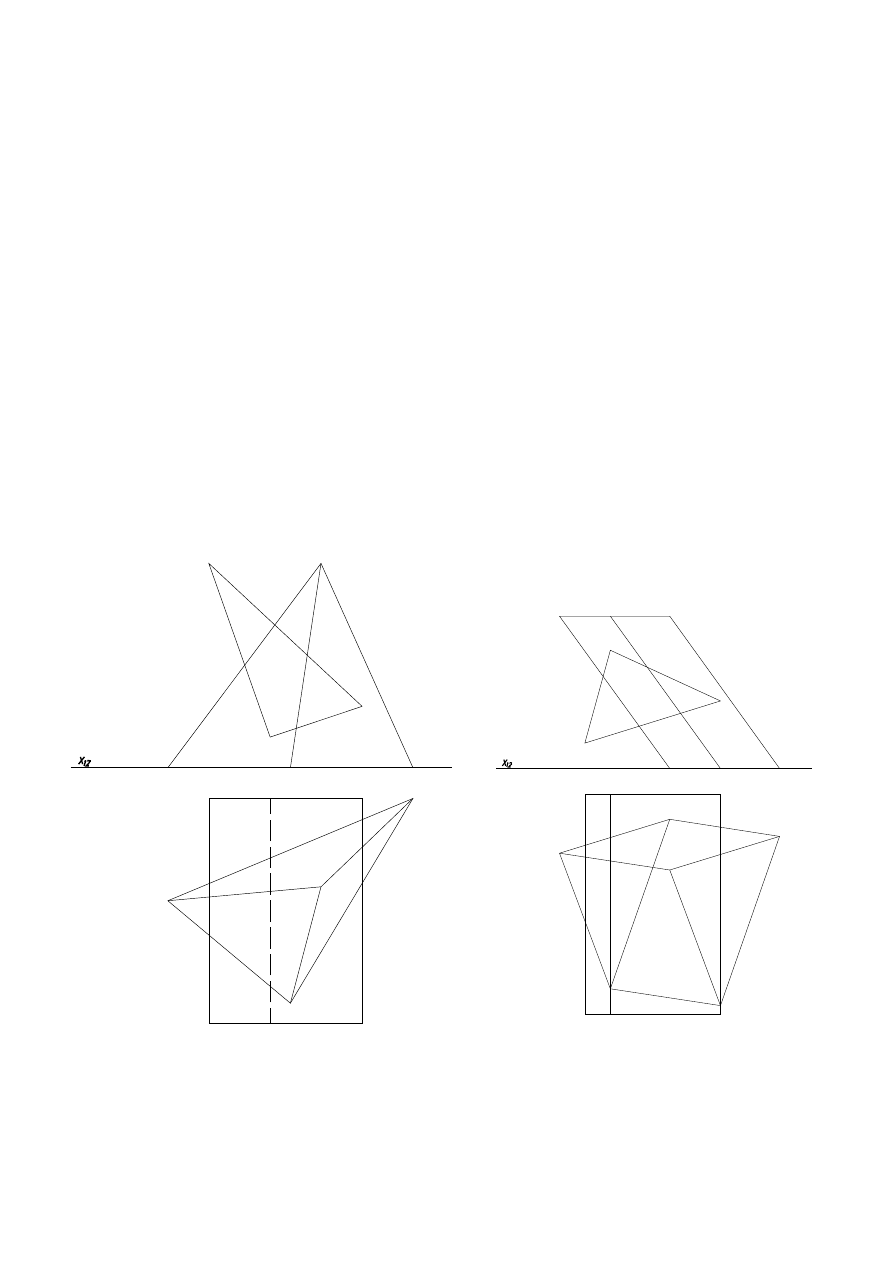

Rys.1.

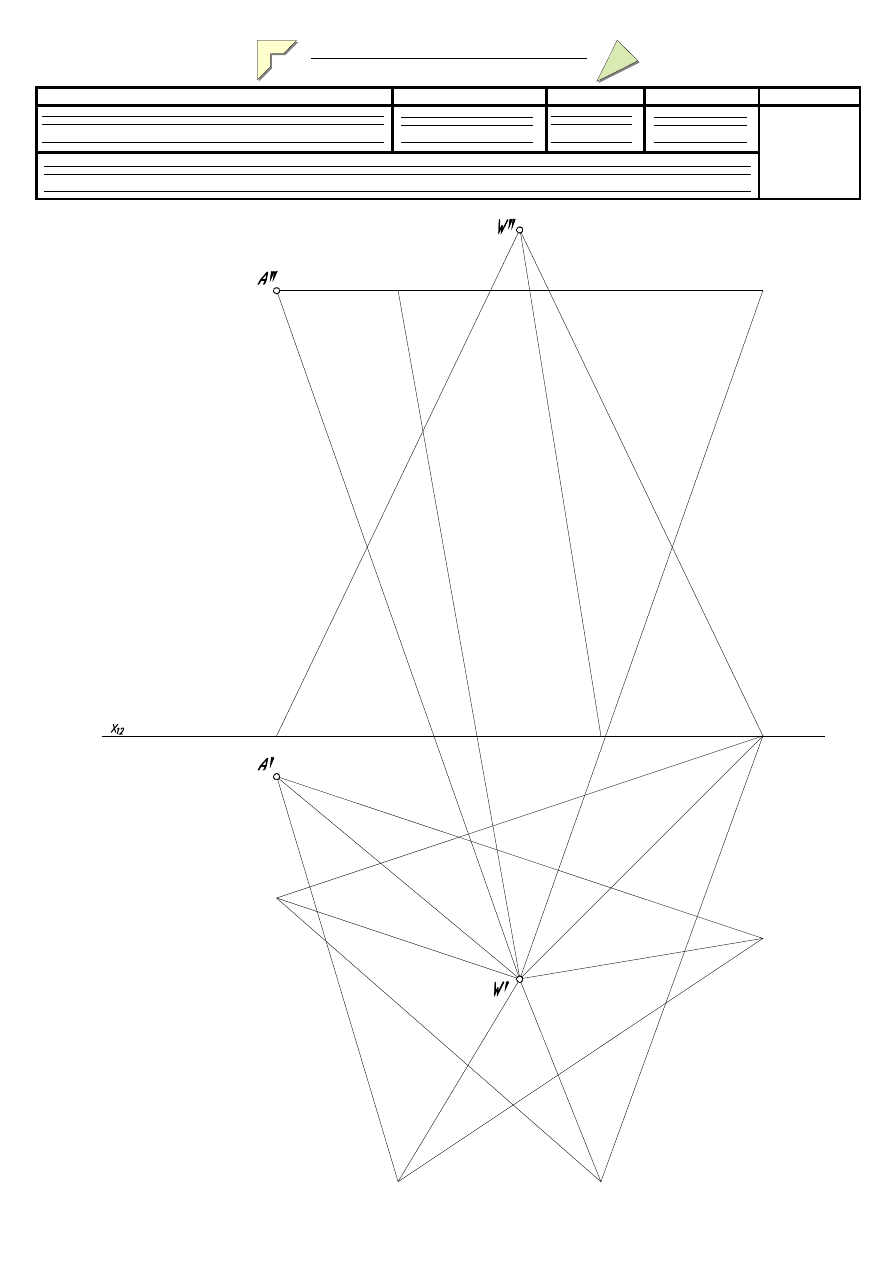

Rys.2.

...............................................................

Poprzez niniejszy podpis oświadczam, że znam Regulamin Studiów i Regulamin Przedmiotu oraz, że niniejsza praca wykonana została przeze mnie samodzielnie.
