Infiltracja
– wsiąkanie wody pochodzącej z opadów atmosferycznych, z cieków i
zbiorników powierzchniowych oraz z kondensacji pary wodnej z powierzchni terenu do
strefy aeracji, a następnie (po oddaniu części tych wód do atmosfery Ewapotranspiracja)
przesączanie do strefy saturacji
Filtracja
– to ruch wód gruntowych, który zachodzi w ośrodku porowatym. Woda występuje
w gruncie w różnych formach (woda kapilarna, zawieszona, higroskopijna itp.) jednakże
zjawisko filtracji obserwujemy gdy woda jest w stanie wolnym (w strefie saturacji),
wypełnia wszystkie pory gruntu, pory mają odpowiednią wielkość i woda może się w nich
poruszać pod wpływem sił ciężkości lub zróżnicowanego ciśnienia.
A
B
Droga przepływu w gruncie.
Pory w gruncie są połączone, więc przepływ wody możliwy jest nawet w
najbardziej zagęszczonych gruntach naturalnych. W próbce gruntu woda może
przepływać z punktu A do punktu B, jednakże nie po linii prostej i ze stałą
prędkością, lecz od poru do poru po krzywej.
Przybli
ż
ona droga
przepływu (widziana
gołym okiem)
Rzeczywista droga
przepływu (widziana
przez mikroskop)

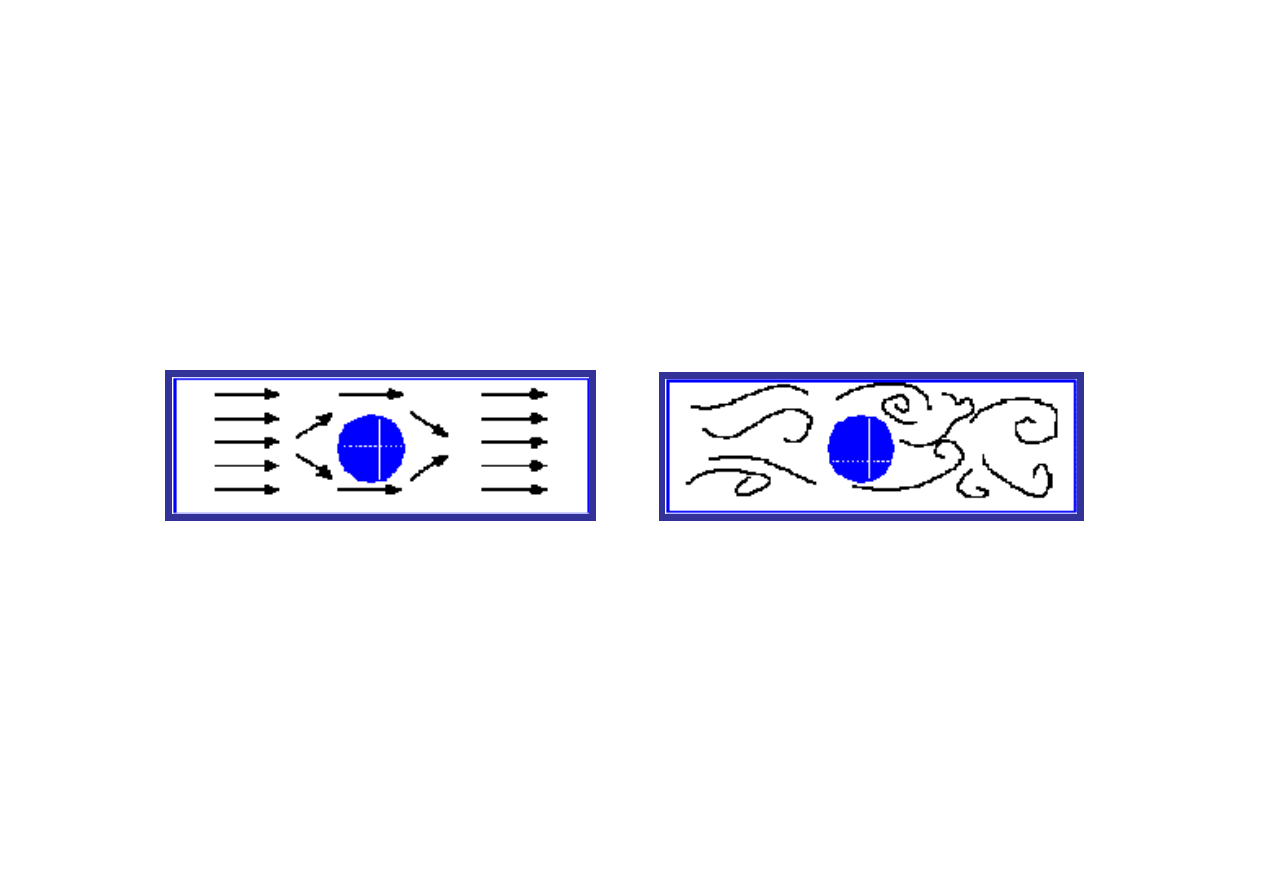

Filtrację najczęściej traktuje się jako ruch
laminarny
czyli warstwowy. W ruchu
laminarnym cząsteczki wody poruszają się równolegle do siebie i do osi przewodu. Ruch
laminarny występuje przy niewielkich prędkościach przepływu cieczy gdy
liczba
Reynoldsa
nie przekracza tzw. wartości krytycznej. W miarę wzrostu prędkości, powyżej
pewnej wielkości zwanych granicznym spadkiem hydraulicznym igr i prędkością
graniczną vgr obserwuje się pojawienie ruchu
burzliwego
(turbulentnego). W przypadku
tego ruchu cząsteczki wody obok ruchu postępowego wykonują też ruchy poprzeczne do
wypadkowego kierunku przepływu oraz ruchy wirowe.
Maksymalną wielkością niewymiarowej liczby Reynoldsa przy której zachodzi w
gruncie ruch laminarny jest liczba 5 liczona ze wzoru:
Re = (v*d)/υ
gdzie :
v – prędkość przepływu wody w całym polu przekroju prostopadłego do kierunku
prędkości
d – miarodajna średnica ziaren
υ
– kinematyczny współczynnik lepkości wody
Doświadczenie Darcy’ego.
kiA
A
L
h
h
k
q
4
3
=
−
=
L
h
h
i
4
3
−
=
gdzie:
q - wydatek przepływu,
k - stała, współczynnik proporcjonalności, zwany
współczynnikiem filtracji
,
h
3
- wysokość ponad poziomem porównawczym, do której nastąpiło podniesienie
wody w piezometrze umieszczonym powyżej próbki
,
h
4
- wysokość jak h
3
lecz w piezometrze poniżej próbki,
L - długość próbki,
A - pole całkowite poprzecznego przekroju,
- spadek hydrauliczny.
Poziom porównawczy
q
wpływu
q
wypływu
Piasek
L
h
3
h
4
4
1
2
3
kiA
q
=
Wykorzystując powyższe wielkości prawo Darcy można
wyrazić następująco:
gdzie
k jest współczynnikiem filtracji zależnym od rodzaju gruntu (wielkości i kształtu ziaren) oraz od rodzaju cieczy
(gęstości i
lepkości
).
i – spadek hydrauliczny
LEPKOŚĆ
– czyli TARCIE WEWNĘTRZNE jest to zdolność płynu do przenoszenia naprężeń stycznych między sąsiednimi
warstwami płynu, poruszającymi się z różnymi prędkościami względem siebie.
k*i
v =
współczynnik filtracji:
k =
v
i
na prędkość filtracyjną

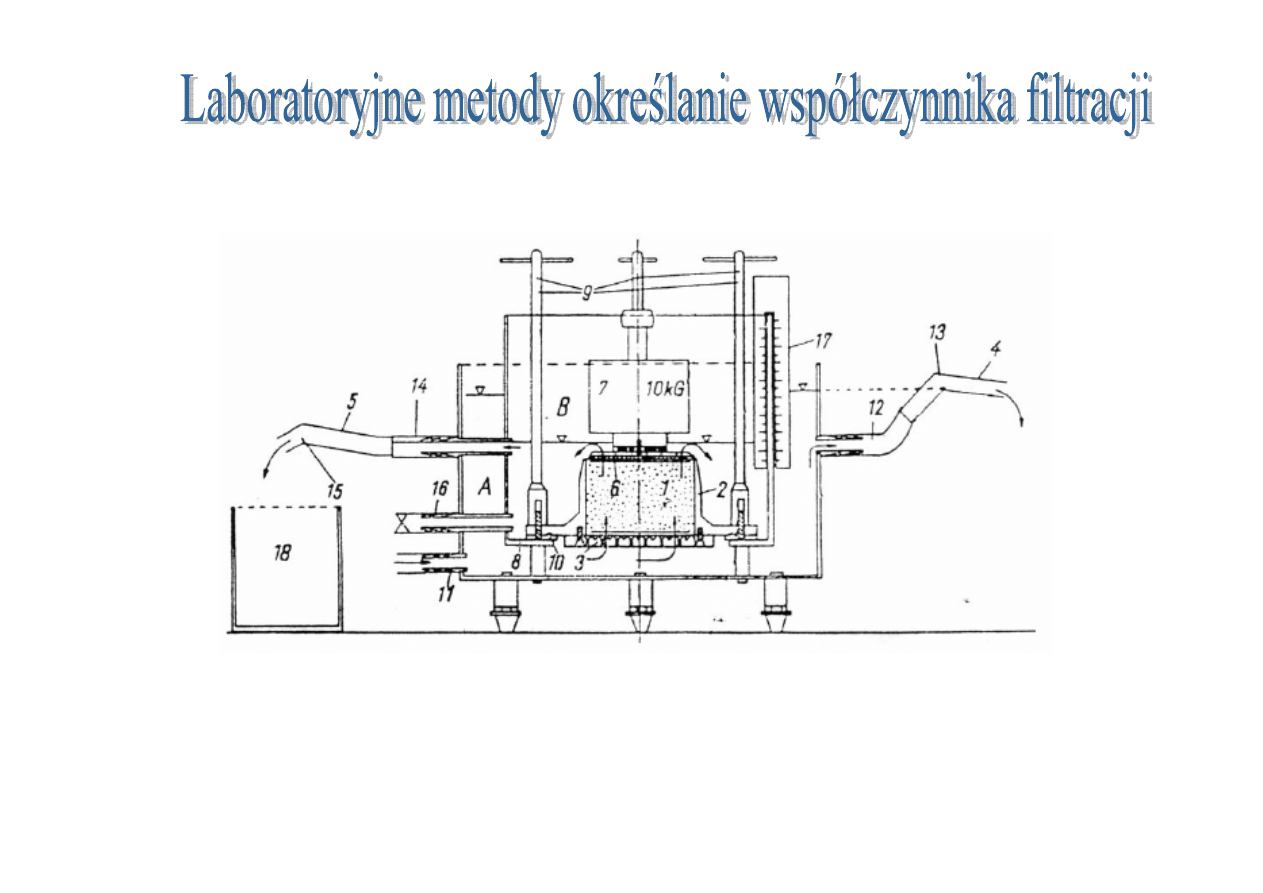

Oznaczanie współczynnika filtracji w aparacie ITB-ZW-K
2
Trudności odtworzenia w warunkach laboratoryjnych rzeczywistych
warunków przepływu wody przez ośrodek gruntowy powodują, że określone w ten
sposób wartości współczynnika filtracji obarczone mogą być znacznym błędem.
Dlatego też do określenia rzeczywistych wartości współczynników filtracji stosuje się
metody polowe
.
Metoda próbnego pompowania
(do głębokich pokładów wodonośnych
)
Metoda pomiarów poziomu zwierciadła wody w otworze
wiertniczym
(do płytkich pokładów wodono
ś
nych)
L
h
1
h
2
d
z.w.g.
Zakładając, że w otworze o średnicy wewnętrznej
d,
zagłębionym
poniżej
zwierciadła
wód
gruntowych na niewielkiej długości L < 1.5 m, w
czasie t poziom wody podniósł od wartości h
1
do
wartości h
2
, wartość współczynnika filtracji
określić można ze wzoru (Hvorslev, 1951):
Orientacyjne wartości współczynnika filtracji
Nazwa gruntu
Współczynnik
wodoprzepuszczalności
k
m/s
Drobny żwir
10
-2
10
-3
Piasek gruboziarnisty i średnioziarnisty
10
-3
- 10
-4
Piasek drobnoziarnisty
10
-4
- 10
-5
Piasek pylasty
10
-5
-10
-6
Less o strukturze nienaruszonej
10
-5
- 10
-6
Less o strukturze przerobionej
10
-7
- 10
-9
Pyły
10
-6
- 10
-8
Gliny
10
-8
- 10
-10
Gliny zwięzłe
10
-9
- 10
-11
Iły
10
-10
- 10
-12
-
Kurzawka
Sufozja
Kolmatacja
Przebicie hydrauliczne
Kurzawka
(upłynnienie gruntu) jest to drobnoziarnisty luźny osad, np. piasek lub muł
wymieszany z wodą, o konsystencji galarety, słabo związany z gruntem.
Podczas prowadzenia robót górniczych kurzawka zachowuje się jak gęsta ciecz. Kurzawkę
zwalcza się zamrażając grunt lub drenując. Spowodowana jest zaistnieniem krytycznego spadku
hydraulicznego i niewystępowaniem naprężeń efektywnych w gruncie.
Sufozja
to zjawisko polegające na wynoszeniu przez filtrującą wodę drobnych cząstek gruntu
(przesunięcie ich na inne miejsce lub wyniesione poza obręb gruntu). W rezultacie sufozji
powiększają się pory, wzrasta współczynnik filtracji i prędkość wody. Woda o większej
prędkości może poruszać coraz większe ziarna gruntu i powodować dalszy rozwój procesu
sufozji aż do utworzenia się kawern lub kanałów w gruncie. Zjawisko przybiera wtedy cechy
przebicia hydraulicznego.
sufozję chemiczną
, której mechanizm polega na
zubażaniu profilu glebowego w spoiwo (CaCO3)
poprzez
jego
chemiczne
rozpuszczanie
i
wynoszenie poza profil;
sufozję mechaniczną
, której mechanizm jest
podobny, z tą różnicą, że zamiast wymywania
chemicznego
następuje
tu
mechaniczne
wynoszenie koloidalnego spoiwa;

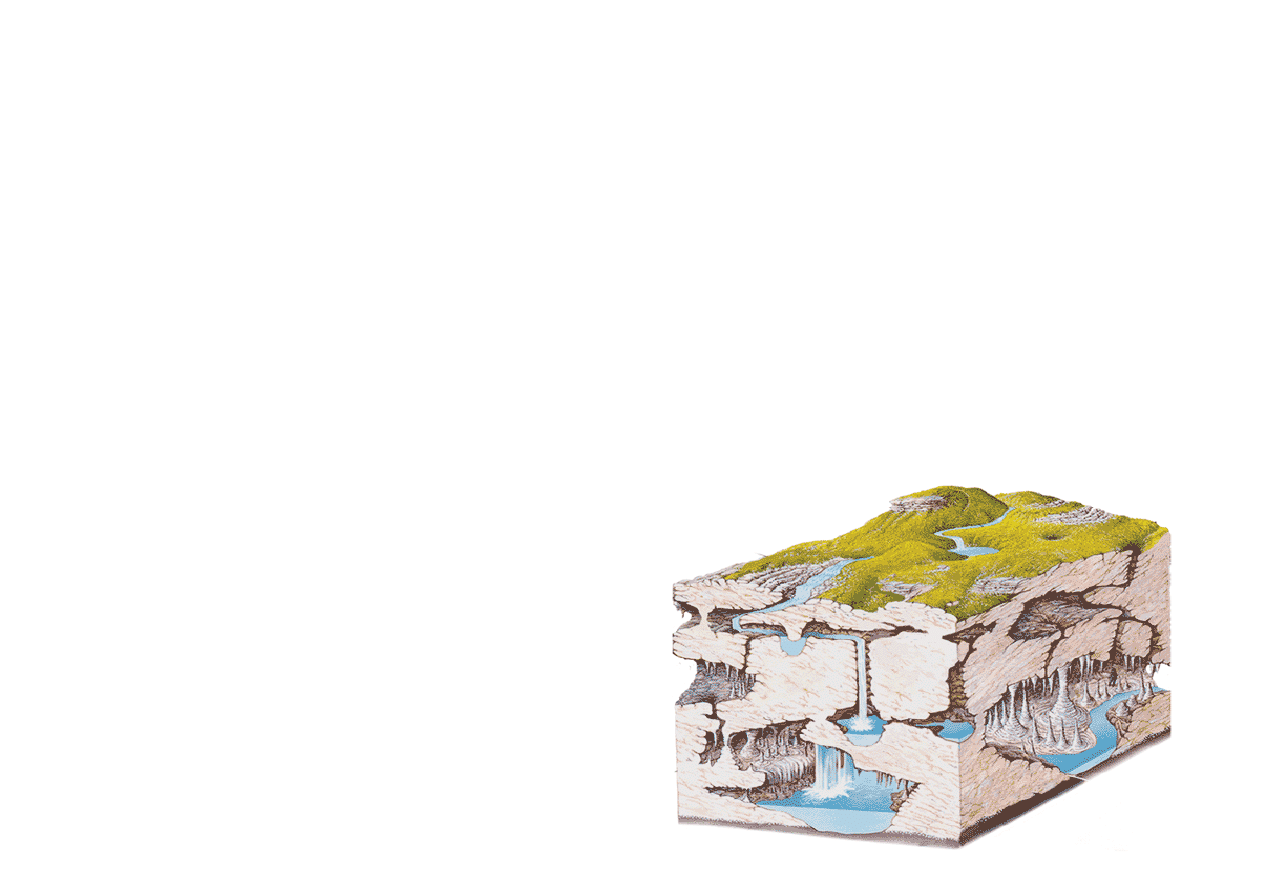

erozja krasowa
, której efektem są liczne jaskinie na obszarach zbudowanych ze skał
węglanowych. Jaskinie te powstały poprzez długoletnie, stopniowe wymywanie CaCO3 z
masywu skalnego.
Kolmatacja
związana jest głównie ze zjawiskiem sufozji, wędrujące cząstki gruntu zatykają pory
osadu pierwotnego (filtru gruntowego), jeżeli granulacja ziaren tego osadu jest sprzyjająca.
Przebiciem hydraulicznym
nazywa się zjawisko tworzenia się kanału (przewodu) w masie
gruntowej, wypełnionego gruntem o naruszonej strukturze (w końcowej fazie zjawiska –
zawiesiną), łączącego miejsca o wyższym i niższym ciśnieniu wody w porach. Na powierzchni
terenu przebicie hydrauliczne jest widoczne w postaci źródła. Zjawisko przebicia występuje
przeważnie w gruntach mało spoistych podścielonych gruntami przepuszczalnymi.
warstwa mało przepuszczalna
warstwa przepuszczalna
1
2
Przykład warunków geologicznych, w których może nastąpić przebicie:
1 – miejsce zagrożenia przebiciem.

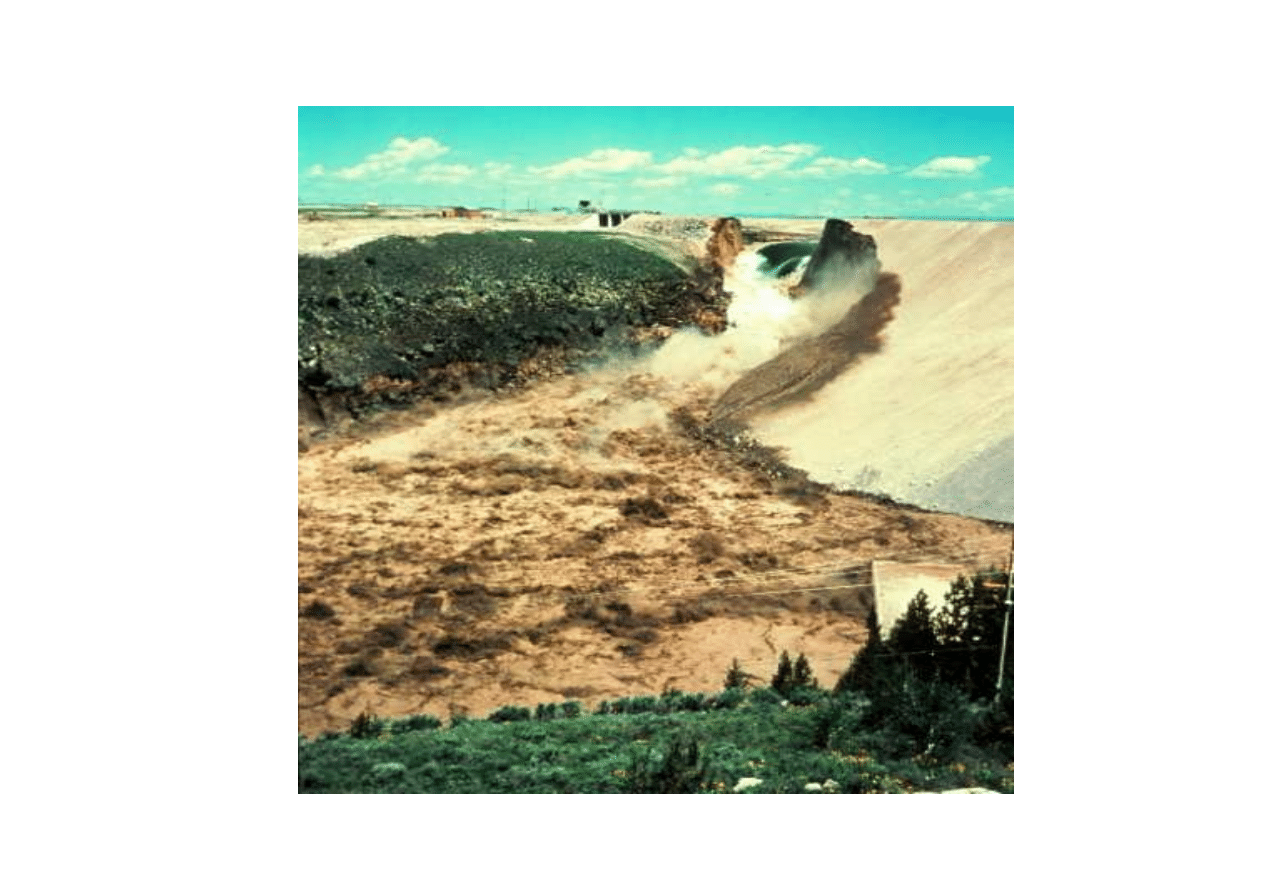

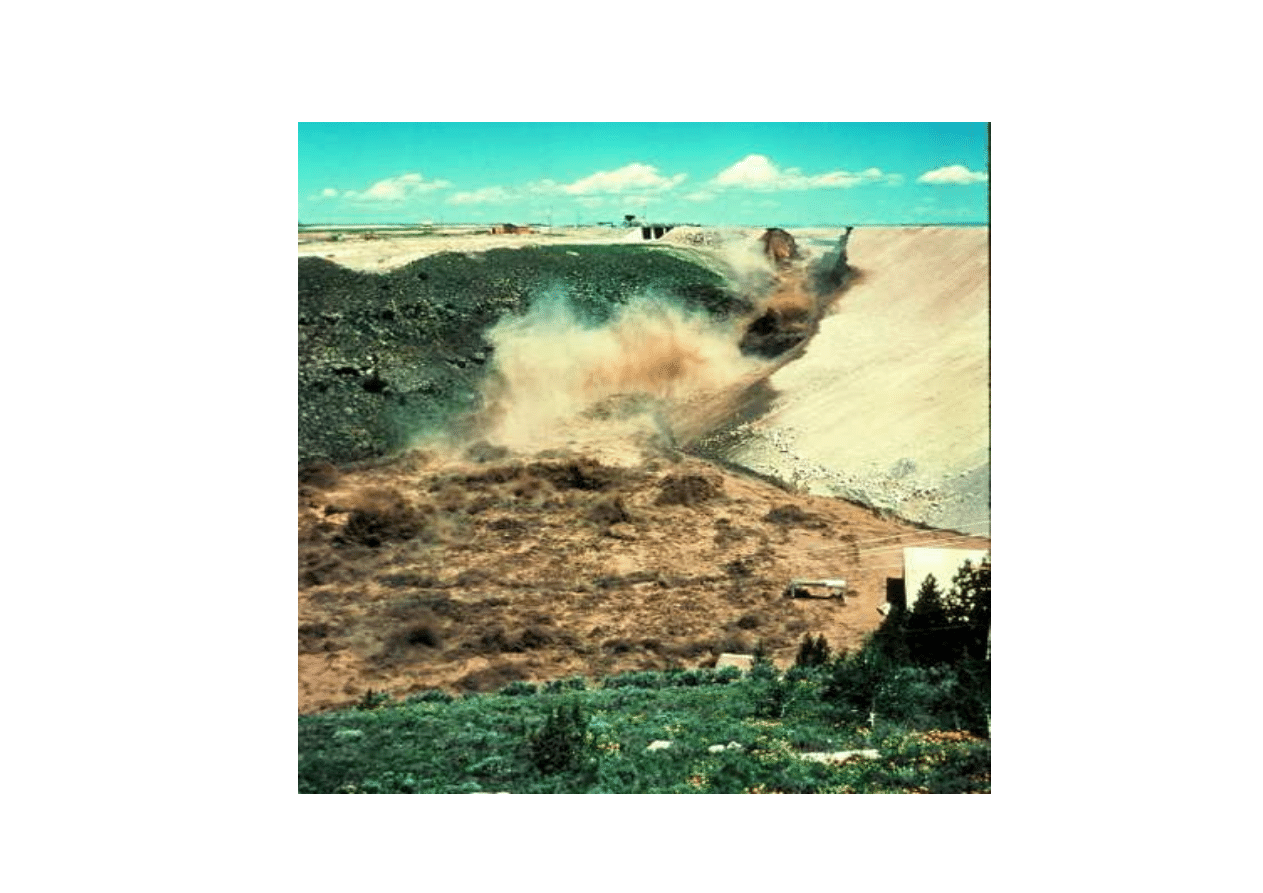

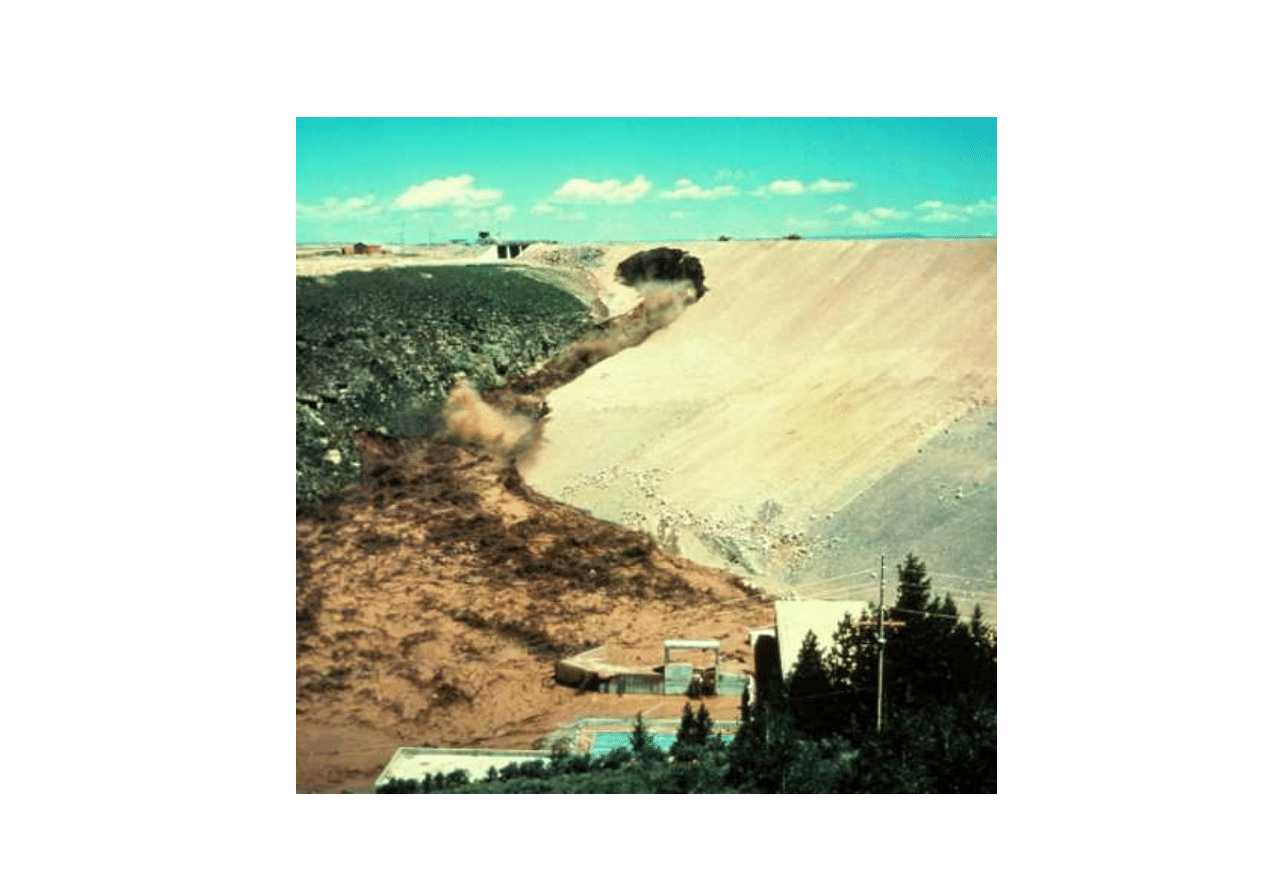

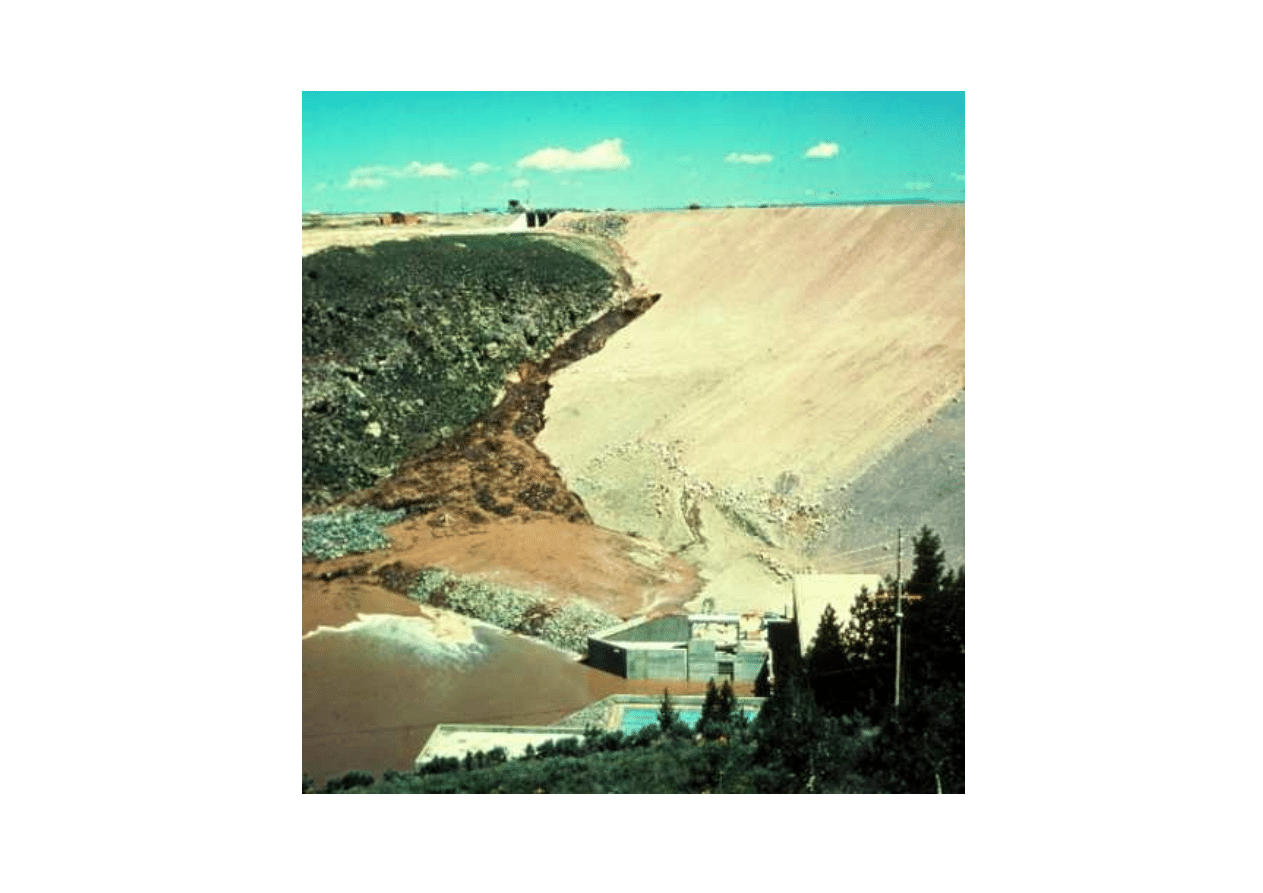

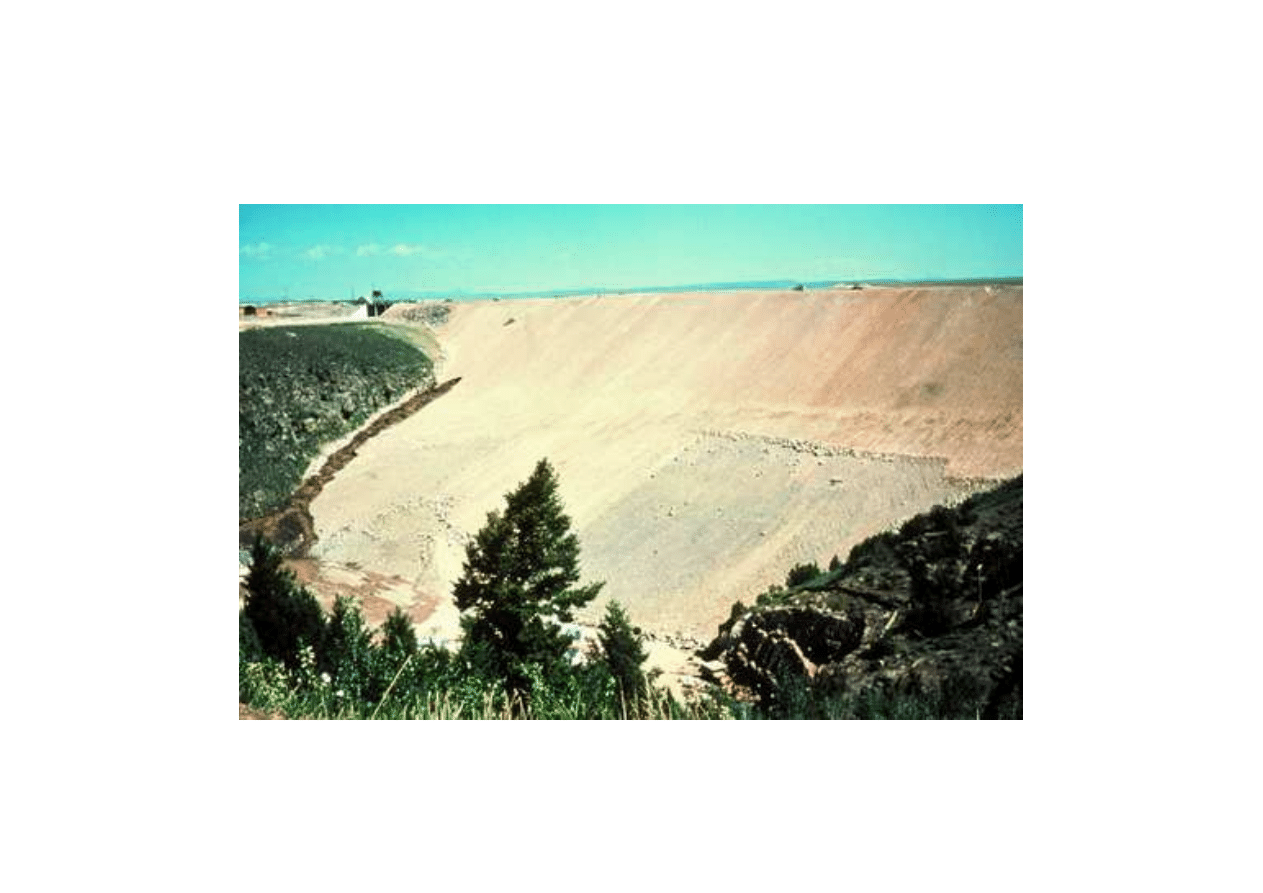

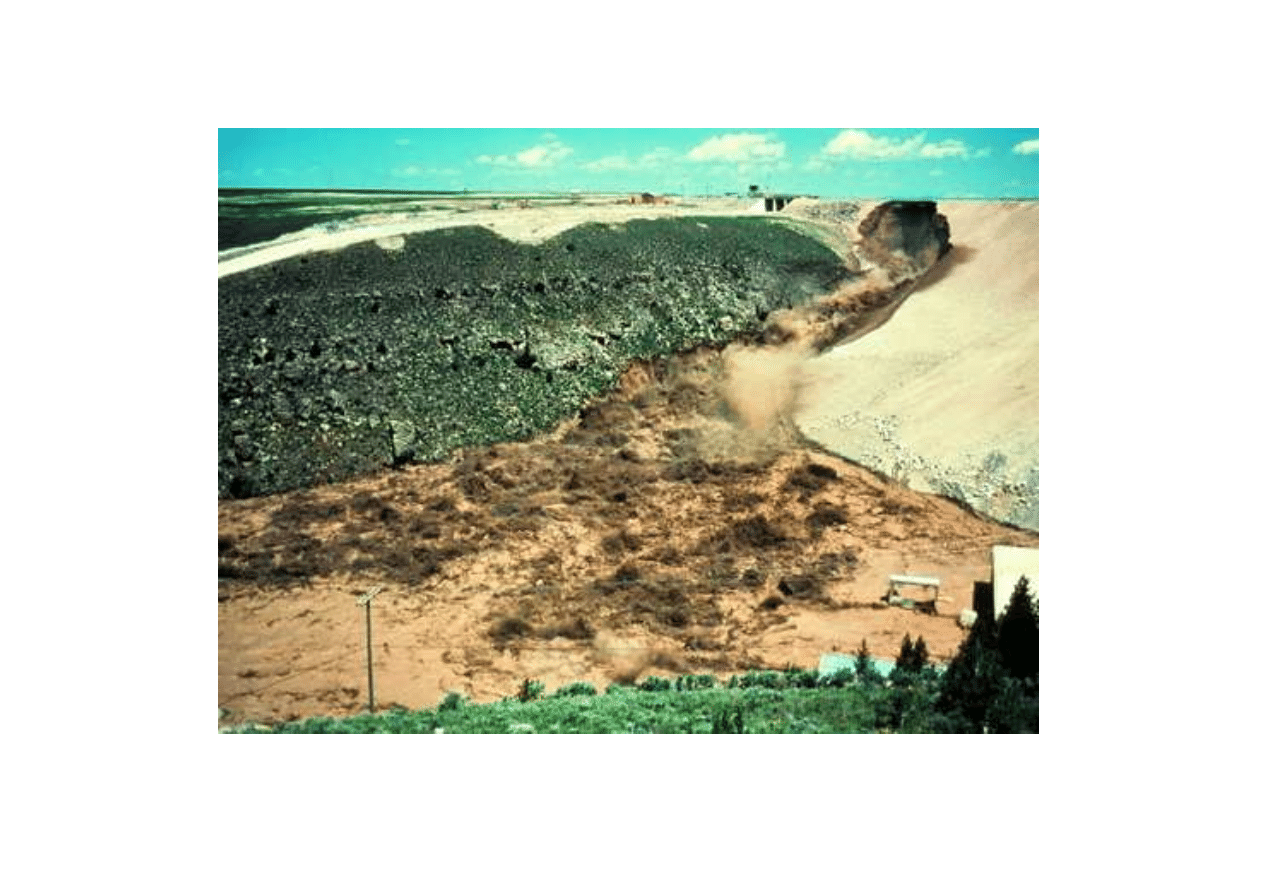

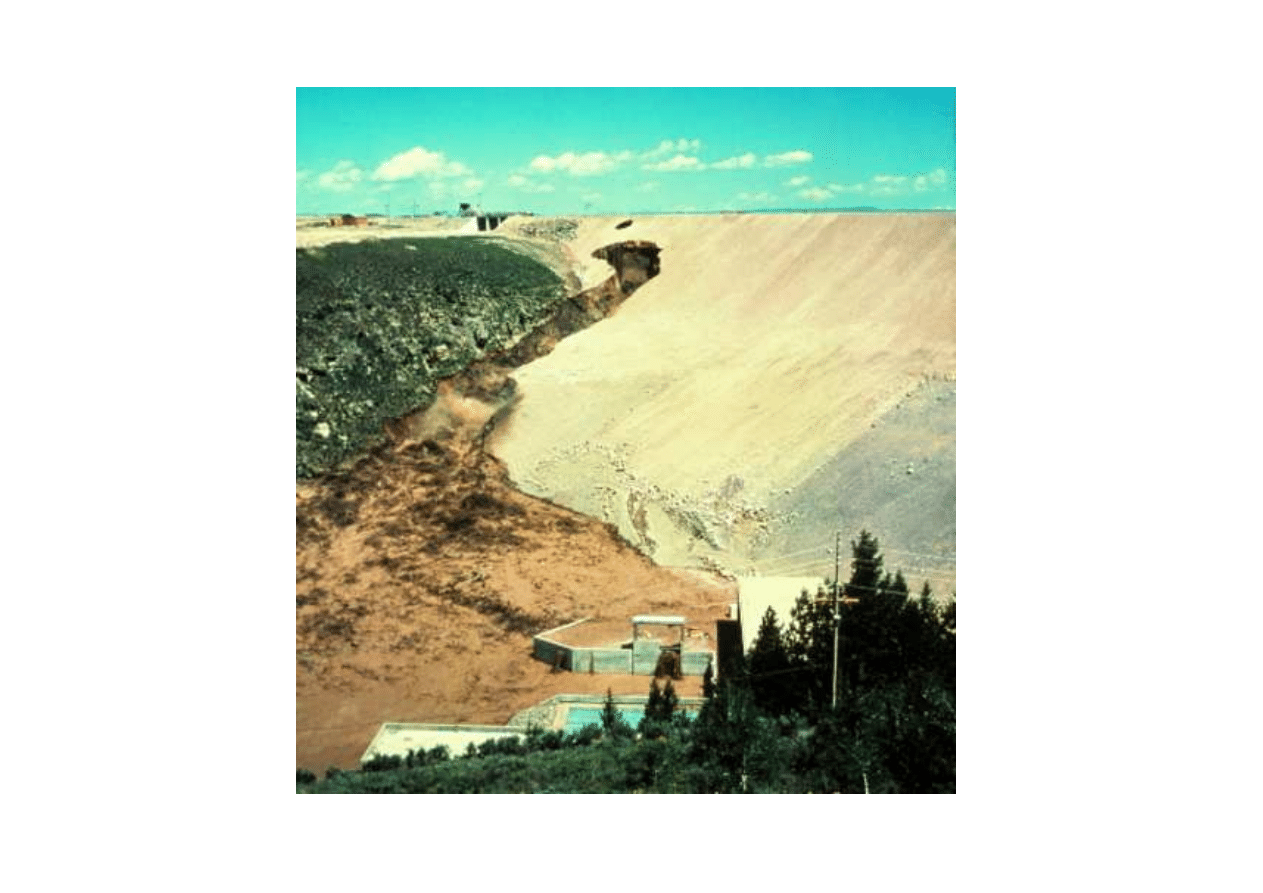

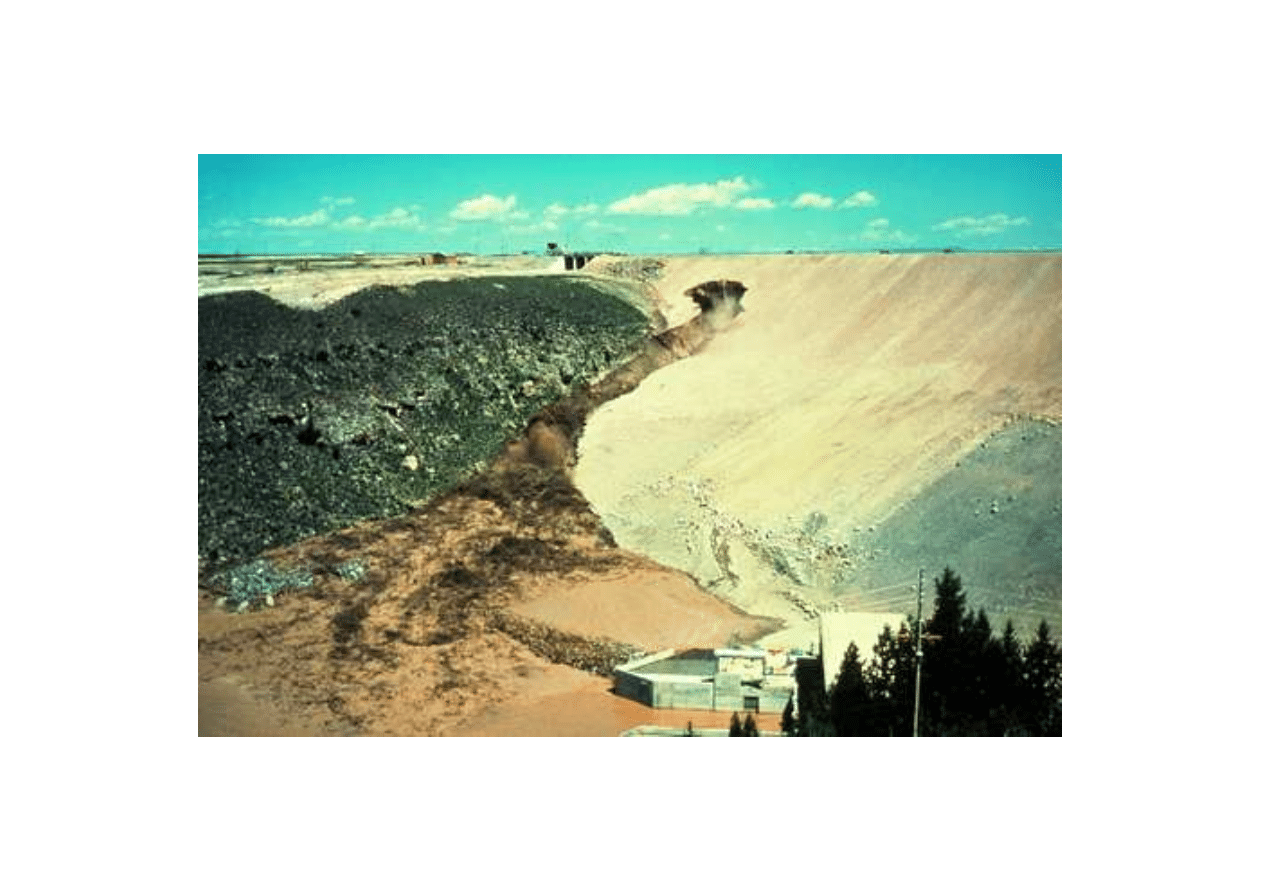

Najlepszym przykładem niszczycielskiej siły sufozji może być zniszczona w
1976 r, w Stanach Zjednoczonych zapora Teton Dam.
Od chwili pojawienia się wycieku na skarpie do całkowitego zniszczenia zapory minęły?
2 godziny = ponad 1 Miliard US $
