DEMONTA - MONTA : PASEK ROZRZ DU

PILNE : Przestrzega zalece dotycz cych bezpiecze stwa i czysto ci.

1. Zalecane narz dzia

[1] Trzpie do blokowania ko a pasowego wa u korbowego (-).0194-A.
[2] Trzpie do blokowania ko a pasowego wa ka rozrz du (-).0194-B.
[3] Blokada obrotu ko a zamachowego silnika (-).0194-C.
[4] Trzpie blokuj cy ko o pasowe nap du pompy wysokiego ci nienia paliwa (-).0194-A.

Rysunek : E5AP351D

Page 1 of 13

207 (A7) - B1EG6BK1 - Demonta - monta : Pasek rozrz du

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1EG6BK1&refaff=B1EG6BK1

[5] Dolna poprzeczna belka wsporcza silnika (-).0012 :

[5a] Poprzeczny dr ek wsporczy silnika
[5b] Wspornik
[5c] Wzd ny dr ek wsporczy silnika

[5d] Wspornik silnika
[5e] ruba
[5f] ruba
[5g] Szczypce

Rysunek : E5AP2YTD

Page 2 of 13

207 (A7) - B1EG6BK1 - Demonta - monta : Pasek rozrz du

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1EG6BK1&refaff=B1EG6BK1

[6] Zestaw korków (-).0194-T.

2. Demonta

PILNE : Przestrzega zalece dotycz cych bezpiecze stwa i czysto ci specyficznych dla silników
wysokopr nych diesel z wtryskiem (H.D.I).

UWAGA : Po wy czeniu zap onu odczeka 15 minut przed od czeniem akumulatora (Aby zapewni
zapami tanie zaprogramowania poszczególnych kalkulatorów).

Od czy akumulator .
Zdemontowa :

Stylizowana os ona silnika
Przednie prawe ko o
Os ona podsilnikowa

2.1. Pasek nap du osprz tu (w zale no ci od wyposa enia)

2.2. Elastyczny pasek nap du osprz tu (w zale no ci od wyposa enia)

2.3. Operacje wspólne

Rysunek : E5AP32VD

Zdemontowa przedni praw os on przeciwb otn

.

Zdemontowa pasek nap du osprz tu

.

Zdemontowa elastyczny pasek nap du osprz tu

.

Page 3 of 13

207 (A7) - B1EG6BK1 - Demonta - monta : Pasek rozrz du

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1EG6BK1&refaff=B1EG6BK1

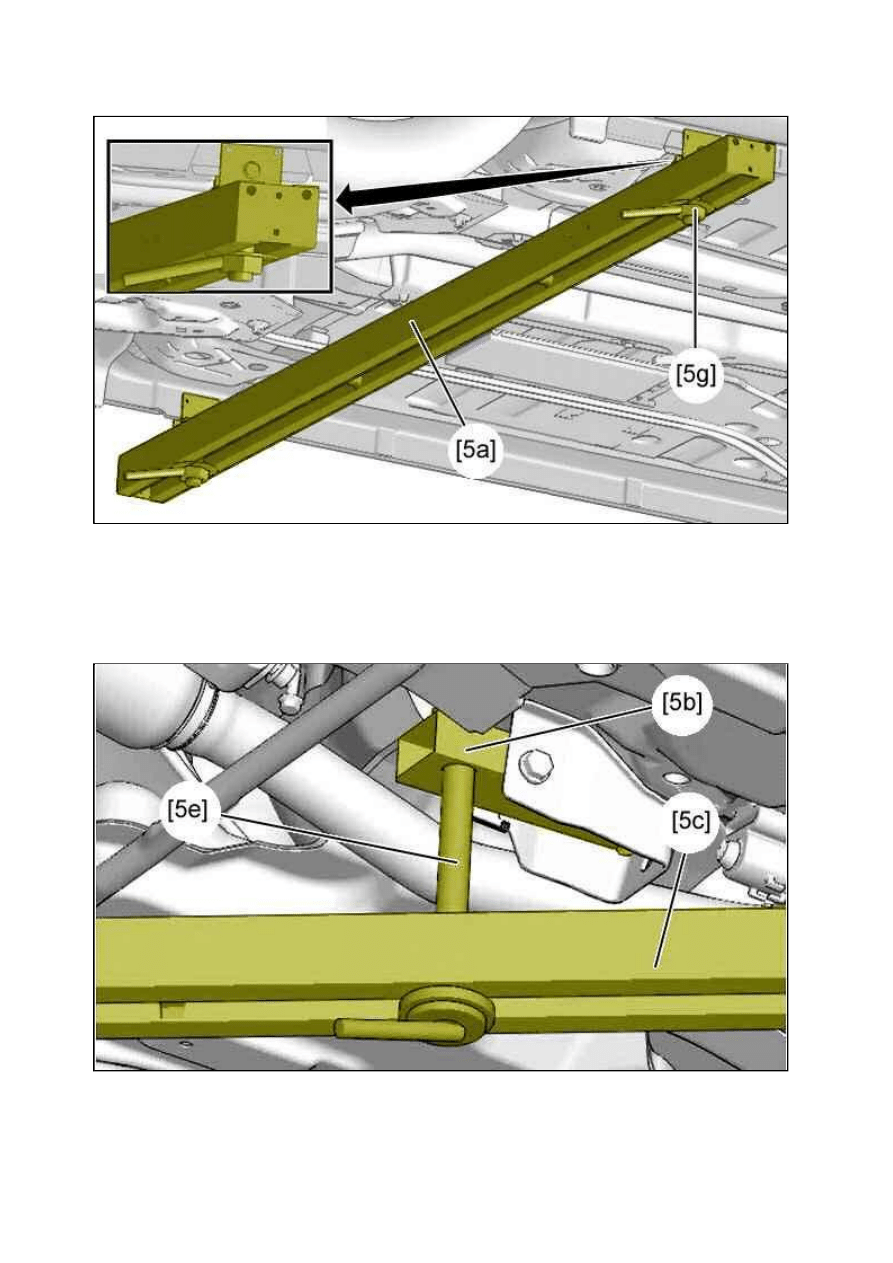

Ustawi :

Zaciski[5g] przyrz du [5] u do u nadwozia pojazdu (Z ka dej strony)
Dr ekpoprzeczny [5a] przyrz du [5] na zaciskach [5g] przyrz du [5]

Zdemontowa

cznik reakcyjny .

Rysunek : C4AP1PQD

Rysunek : C4AP1PRD

Page 4 of 13

207 (A7) - B1EG6BK1 - Demonta - monta : Pasek rozrz du

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1EG6BK1&refaff=B1EG6BK1

UWAGA :

Pokry smarem (G10) gwint ruby (5e)

.

UWAGA : Umie

przyrz d [5d] pod misk olejow (1) w sposób, umo liwiaj cy odpowiednie

podparcie bloku silnika.

Ustawi :

Wspornik [5b] przyrz du [5] w miejsce cznika reakcyjnego
Dr ek wzd ny [5c] przyrz du [5] na wsporniku [5b] przyrz du [5]; Za pomoc

ruby [5e]

PILNE : Dokr ci rub zabezpieczaj

na rubie [5e].

UWAGA : Wsun gumow podk adk mi dzy wspornik silnika i misk olejow , aby jej nie
zniekszta ci .

UWAGA : Umie

przyrz d [5d] pod misk olejow (1) w sposób, umo liwiaj cy odpowiednie

podparcie bloku silnika.

Ustawi :

Wspornik [5d] przyrz du [5] na dr ku wzd nym [5c] przyrz du [5]
Dr ekwzd ny [5c] przyrz du [5] na dr ku poprzecznym [5a] przyrz du [5]; Za pomoc

ruby [5f]

Wspornik [5d] przyrz du [5] pod misk olejow silnika ; Za pomoc ruby [5e]

UWAGA : Podnoszenie lub obni anie zespo u nap dowego odbywa si za pomoc

ruby [5e].

Rysunek : C4AM04UD

Page 5 of 13

207 (A7) - B1EG6BK1 - Demonta - monta : Pasek rozrz du

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1EG6BK1&refaff=B1EG6BK1

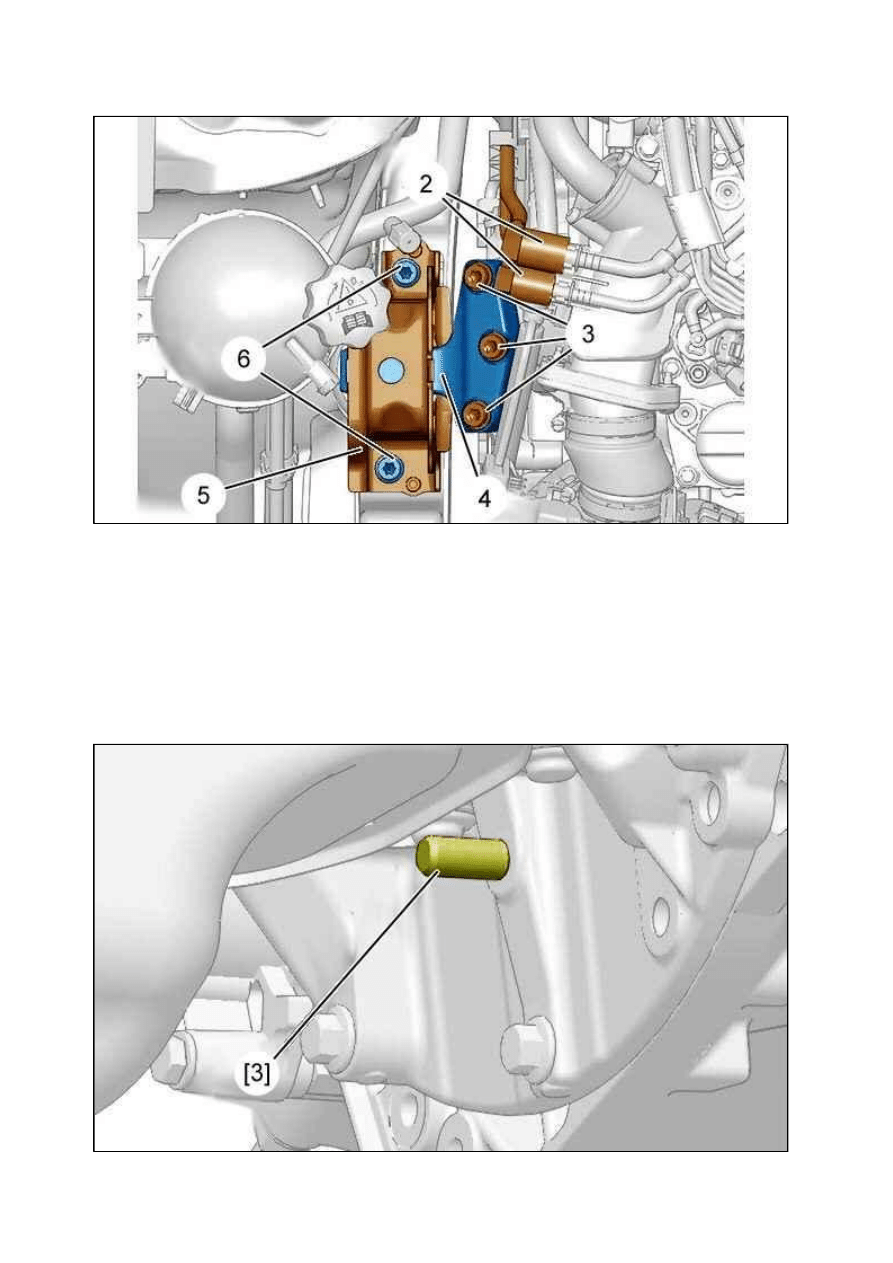

Zdemontowa :

Przewody zasilaj ce wysokiego ci nienia paliwa (2); Za pomoc przyrz dów [6] zatka

ruby (6)

Mostek, ogranicznik wychy u (5)

ruby (3)

Zespó wspornika silnika (4)
Po redni prawy wspornik silnika

Rysunek : B1BM054D

Page 6 of 13

207 (A7) - B1EG6BK1 - Demonta - monta : Pasek rozrz du

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1EG6BK1&refaff=B1EG6BK1

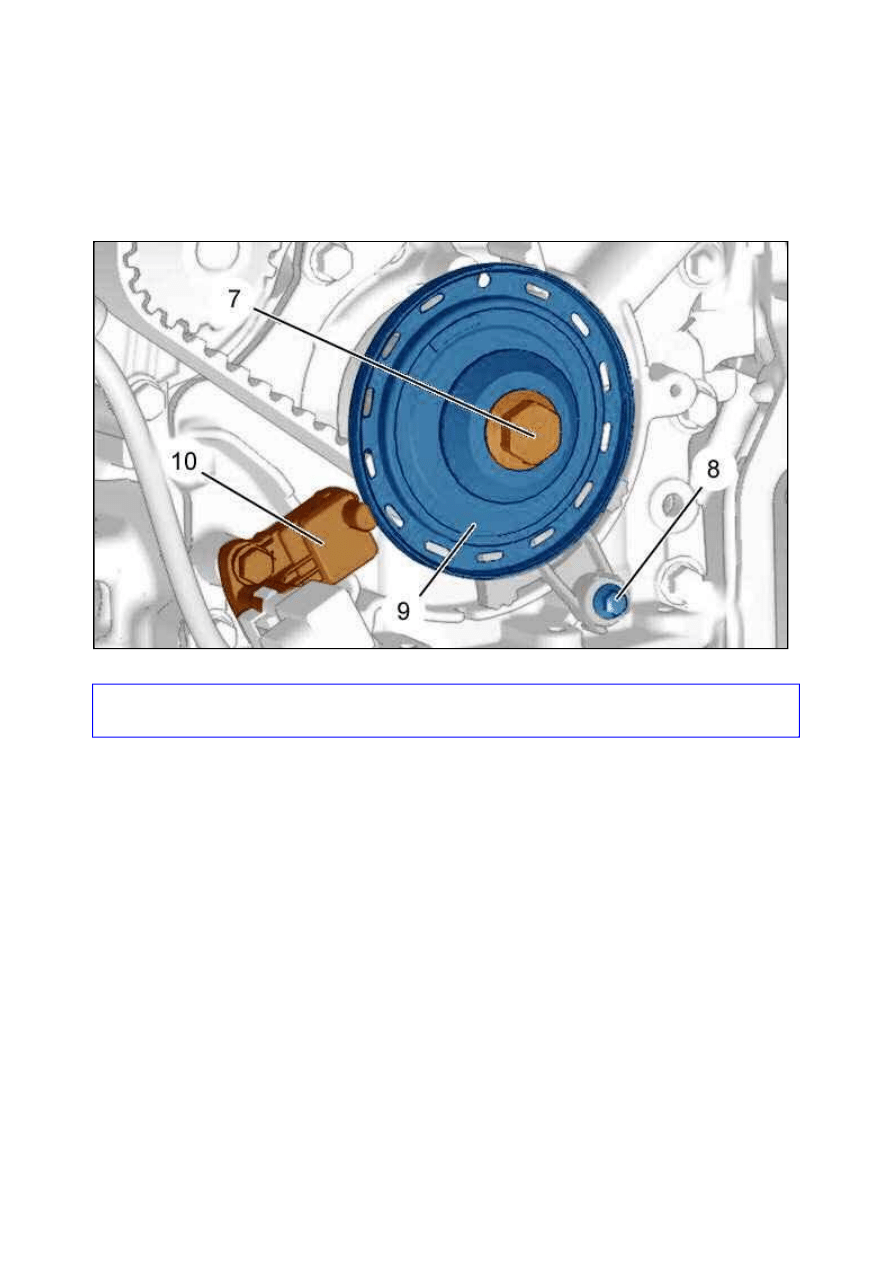

Umie ci przyrz d [3] w otworze, znajduj cym si w obudowie pokrywy wa u korbowego .
Zdemontowa ko o pasowe nap du osprz tu .
Odsun wi zk elektryczn górnej komory rozrz du.
Zdemontowa doln i górn komor rozrz du.

UWAGA : cie ka magnetyczna (9) nie mo e posiada adnych ladów uszkodzenia i nale y j trzyma

z daleka od róde promieniowania elektromagnetycznego.

Zdemontowa :

Czujnik pr dko ci obrotowej silnika (10)

ruba k townika zapobiegaj cego przestawieniu (8)

Zamontowa rub (7) ko a pasowego nap du osprz tu.
Zdemontowa przyrz d [3] umieszczony w obudowie pokryw wa u korbowego .

Rysunek : B1CM02RD

Rysunek : B1EM019D

Page 7 of 13

207 (A7) - B1EG6BK1 - Demonta - monta : Pasek rozrz du

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1EG6BK1&refaff=B1EG6BK1

Obróci wa korbowy za pomoc ruby ko a pasowego nap du osprz tu (7) w kierunku ruchu wskazówek
zegara.
Zablokowa ko o pasowe wa ka rozrz du ; Przy pomocy przyrz du [2].

Zablokowa ko o pasowe pompy wysokiego ci nienia ; Przy pomocy przyrz du [4].

Rysunek : B1EM01AD

Rysunek : B1EM01BD

Page 8 of 13

207 (A7) - B1EG6BK1 - Demonta - monta : Pasek rozrz du

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1EG6BK1&refaff=B1EG6BK1

zablokowa ko o pasowe rozrz du wa u korbowego ; Przy pomocy przyrz du [1].

Poluzowa rub mocuj

(11) rolki napinaj cej (12), zluzowuj c j za pomoc klucza sze ciok tnego.

Poluzowa rolk napinaj

i zdemontowa pasek rozrz du .

3. Monta

Rysunek : B1EM01CD

Rysunek : B1EM01DD

Page 9 of 13

207 (A7) - B1EG6BK1 - Demonta - monta : Pasek rozrz du

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1EG6BK1&refaff=B1EG6BK1

UWAGA : T oki znajduj si w po owie skoku podczas regulacji w po eniu zablokowania.

Sprawdzi szczelno pier cieni uszczelniaj cych na poziomie pompy olejowej i wa ka rozrz du.
Upewni si , czy rolki , jak równie pompa p ynu ch odz cego obracaj si swobodnie (brak luzu i
zakleszcze ).
Sprawdzi równie , czy te rolki nie s ha liwe i/lub czy nie posiadaj ladów smaru.

Sprawdzi równie stan powierzchni tych rolek.

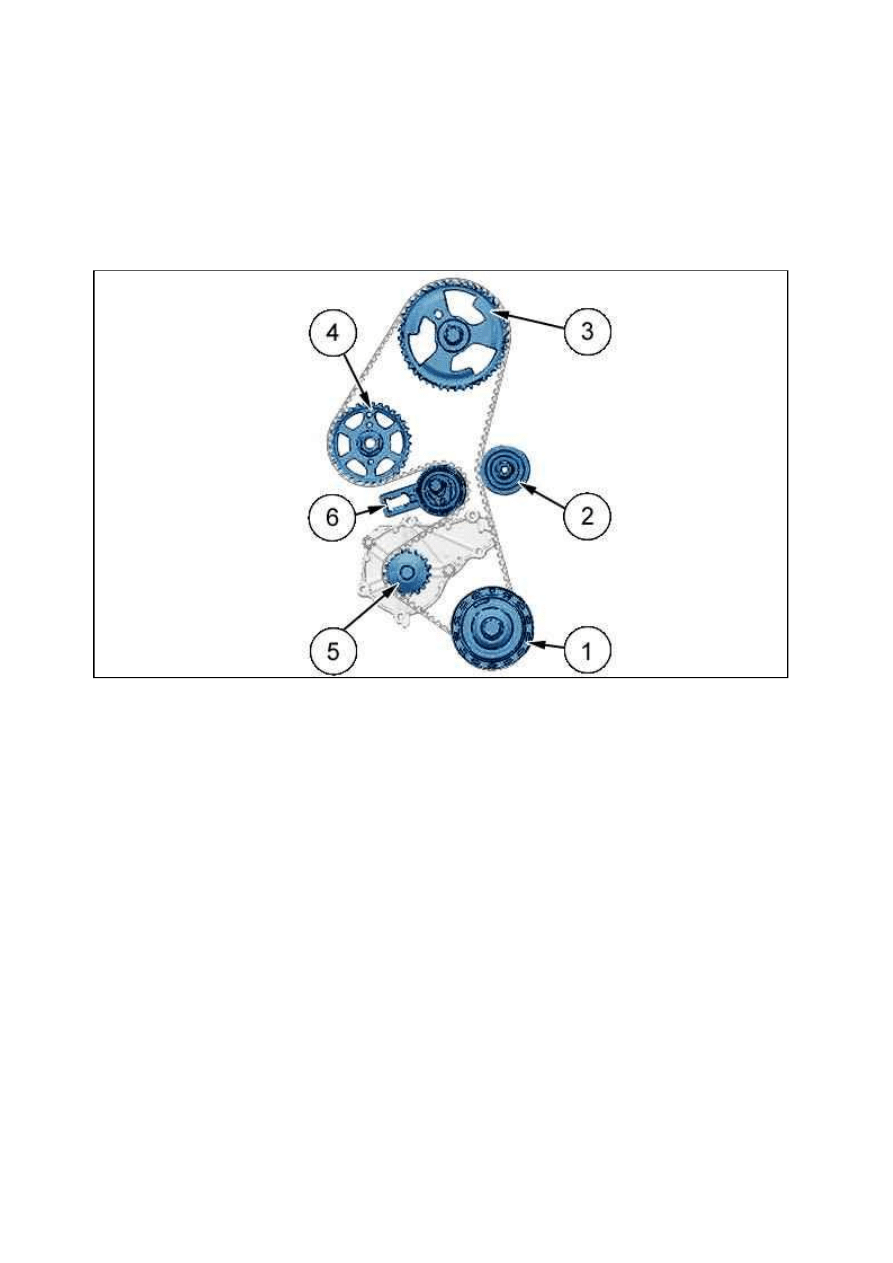

Na

pasek rozrz du, odpowiednio naci gaj c poszczególne odcinki, w nast puj cej kolejno ci :

Ko o nap dzaj ce paska rozrz du

Rolk nawijaj

(prowadz

)

Ko o pasowe wa ka rozrz du (Sprawdzi czy pasek rozrz du prawid owo przylega do rolki )
Pompa wysokiego ci nienia paliwa
Pompa p ynu ch odz cego
Rolka napr aj ca

Rysunek : B1EM01ED

Page 10 of 13

207 (A7) - B1EG6BK1 - Demonta - monta : Pasek rozrz du

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1EG6BK1&refaff=B1EG6BK1

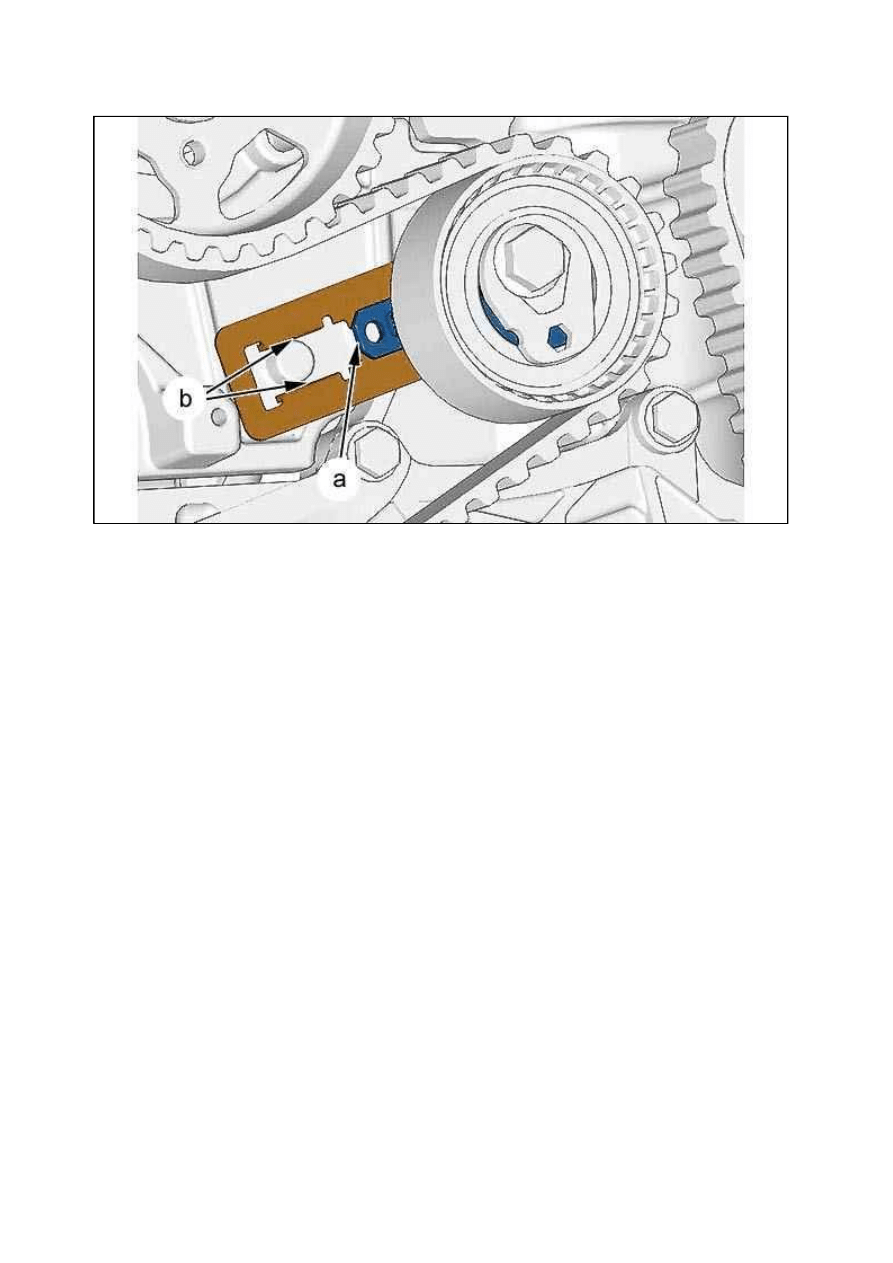

Umie ci wska nik "a" rolki napinaj cej "b" po rodku strefy kontrolnej , obracaj c napinacz w lewo ; Za
pomoc klucza sze ciok tnego.
Dokr ci rub rolki napinaj cej momentem 2,5 ± 0,2 daNm.
Zdemontowa przyrz dy [1], [2], [4].

Sprawdzi prawid owe osadzenie ko a pasowego na wale korbowym ; Wykona 10 obrotów silnika.
Zamontowa przyrz dy [1], [2], [4].
Sprawdzi poprawno ustawienia wska nika "a" napinacza dynamicznego .
W przeciwnym razie powtórzy operacj monta u paska rozrz du .
Zdemontowa przyrz dy [1], [2], [4].
Zamontowa :

townik zapobiegaj cy przesuwaniu (8); Dokr cenie momentem 0,6 ± 0,1 daNm

Czujnik pr dko ci obrotowej silnika (10); Dokr cenie momentem 0,7 ± 0,2 daNm

Rysunek : B1EP1TKD

Page 11 of 13

207 (A7) - B1EG6BK1 - Demonta - monta : Pasek rozrz du

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1EG6BK1&refaff=B1EG6BK1

Zamontowa :

Po redni prawy wspornik silnika
Zespó wspornika silnika (4)

ruby (3)

Mostek, ogranicznik wychy u (5)

ruby (6)

Zdemontowa przyrz d [5].
Zamontowa :

ezasilaniapaliwa(2)

cznik reakcyjny ; Dokr cenie momentem 6 ± 0,6 daNm

Dolna i górna komora rozrz du; Dokr cenie momentem 1 ± 0,1 daNm
Przyrz d [3 }

Zdemontowa rub ko a pasowego nap du osprz tu.
Zamontowa ko o pasowe nap du osprz tu.
Metoda dokr cania ruby ko a pasowego nap du osprz tu :

Dokr ci wst pnie momentem 3,5 ± 0,4 daNm
Dokr cenie k towe momentem 190 ± 5°

Zdemontowa przyrz d [3].

3.1. Pasek nap du osprz tu (w zale no ci od wyposa enia)

3.2. Elastyczny pasek nap du osprz tu (w zale no ci od wyposa enia)

3.3. Operacje wspólne

Rysunek : B1BM054D

Dokr ci mocowania zawiesze zespo u nap dowego

.

Zamontowa pasek nap du osprz tu

.

Zamontowa elastyczny pasek nap du osprz tu

.

Page 12 of 13

207 (A7) - B1EG6BK1 - Demonta - monta : Pasek rozrz du

2011-10-19

http://127.0.0.1:6090/affiche.do?ref=B1EG6BK1&refaff=B1EG6BK1

Zamontowa :

Przednie prawe ko o
Os ona podsilnikowa
Akumulator
Stylizowana os ona silnika

Pod czy akumulator.

UWAGA : Wykona operacje, przewidziane po ponownym pod czeniu akumulatora.

Zamontowa :

Prawa przednia os ona przeciwb otna

.
