Rozwiązanie zadania 89

W EdW 7/2003 na stronie 37 zamieszczony
był schemat układu nadesłany jako rozwiąza-
nie jednego z wcześniejszych zadań Szkoły.
Ma to być system stopniowego budzenia.
Autor napisał:  (...) Pierwszy wzmacniacz
operacyjny generuje przebieg podobny do
trójkąta, który jest następnie porównywany
do logarytmicznie rosnącego napięcia na
kondensatorze. Na wyjściu komparatora po-
jawia się  przebieg prostokątny o coraz więk-
szym współczynniku wypełnienia, który ste-
ruje tranzystorem mocy. Daje to logarytmicz-
ny wzrost głośności. Drugi generator (pro-
stokąt) kluczuje pracę wcześniejszego (trochę
nietypowo). A komparator wyłącza sygnał
akustyczny po czasie, w którym zostanie na-
ładowany kondensator. Układ wykonałem,
jednak nie spełnił moich oczekiwań, gdyż
zmiany głośności nie były odczuwalne. Nie
wiem, dlaczego tak się działo (...).

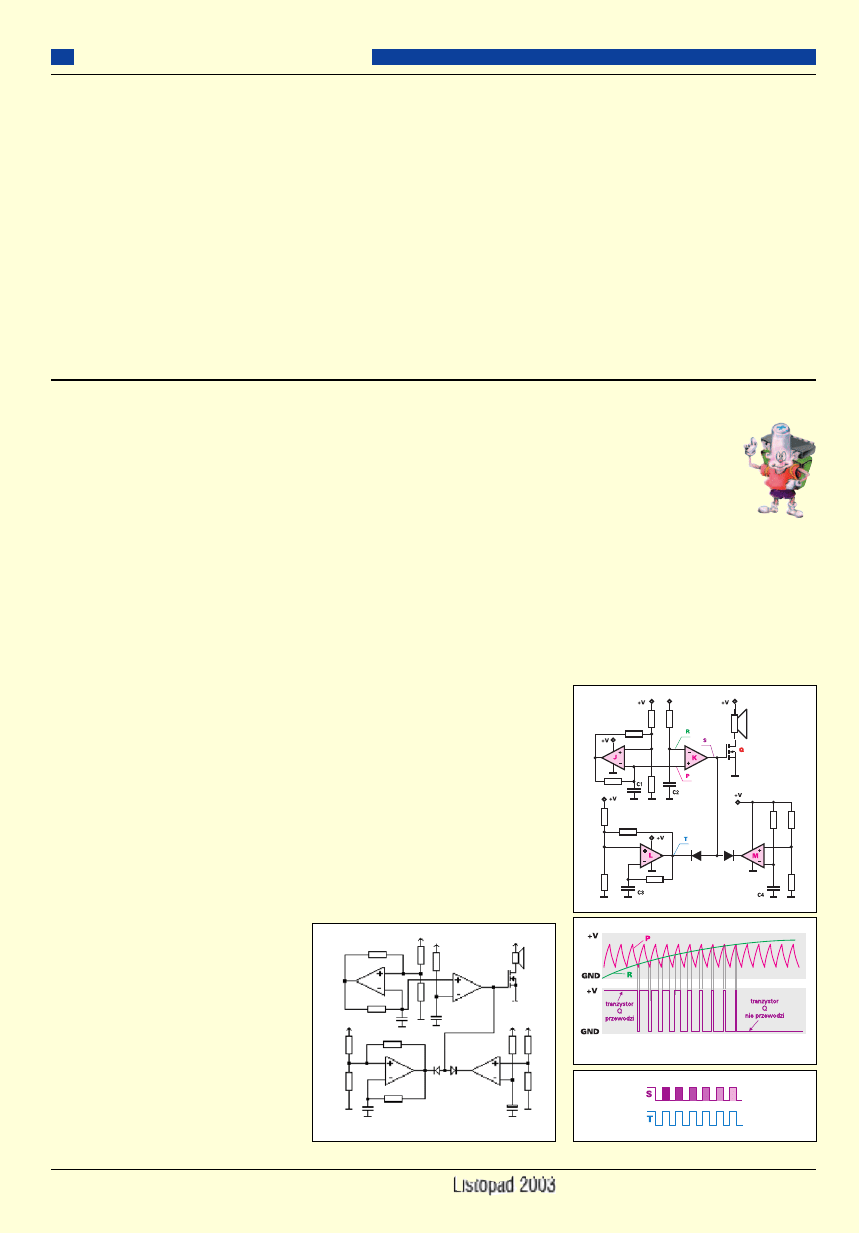

Oryginalny schemat pokazany jest na ry-

sunku A. Od razu chciałbym pochwalić po-
mysłodawcę za interesujący pomysł. Układ
zawiera wprawdzie błędy, ale świadczy też
o niewątpliwej pomysłowości Autora.

Postawione zadanie okazało się trudne,

a większość odpowiedzi nadesłanych przez
młodych uczestników była albo całkowicie
błędna, albo nietrafiająca w istotę sprawy. Po-
jawiły się też odpowiedzi bardzo ogólnikowe,
na przykład jeden z uczestników napisał tylko:
sądzę, że błędna jest koncepcja całego układu.
Takie podłączenie 2 wzmacniaczy operacyj-
nych nie da żądanego efektu
. Słusznie! Warto
jednak przyjrzeć się problemowi bliżej.

Najpierw ustalmy, jak według pomysło-

dawcy powinien działać ten układ. Schemat

przerysowany jest też na rysunku B. Blok
oznaczony literą J to generator przebiegu
zbliżonego do trójkąta. Przebieg o takim
kształcie występuje na kondensatorze C1.
Przebieg na wyjściu wzmacniacza K, który
pracuje jako komparator, nie jest oczywiście
przebiegiem trójkątnym z generatora J z
uwagi na zmiany napięcia na kondensatorze
C2. W punkcie S po włączeniu zasilania ma
pojawić się przebieg prostokątny o coraz
większym współczynniku wypełnienia. Da-
łoby to ciągły sygnał dźwiękowy, więc Autor
dodał generator przebiegu prostokątnego L,
który okresowo ma zwierać bramkę tranzy-
stora do masy i tym samym zapewnić dźwięk
przerywany. Dodatkowy komparator M ma
ostatecznie wyłączyć dźwięk po czasie wyzna-
czonym przez kondensator C4. Rysunek C
pokazuje przebiegi w punktach P, R, S bez
uwzględnienia wpływu bloków oznaczonych
L i M. W rzeczywistości prędkość narastania
przebiegu w punkcie P powinna być znacznie
mniejsza, niż wskazuje rysunek, a sygnał
wyjściowy w punkcie S miałby być dodatko-

wo modulowany przez wolnozmienny prze-
bieg prostokątny z generatora L, jak pokazu-
je rysunek D.

Według pomysłodawcy w punkcie S poja-

wia się  przebieg prostokątny o coraz więk-
szym współczynniku wypełnienia, który ste-
ruje tranzystorem mocy. Daje to logarytmicz-
ny wzrost głośności
. I tu tkwi jeden z podsta-
wowych błędów.

28

Szkoła Konstruktorów

Elektronika dla Wszystkich

C

C

o

o





t

t

u

u





n

n

i

i

e

e





g

g

r

r

a

a

?

?

Szkoła KKonstruktorów klasa III

i modelu. Już  w młodym wieku dążcie, żeby
nie tylko cokolwiek i jakkolwiek zrobić, ale
żeby zrobić to starannie i estetycznie. Gwa-
rantuję,  że taka praktyka w ramach naszej
Szkoły przyda się Wam w życiu, także wte-
dy, gdy nie zostaniecie zawodowymi elektro-
nikami.

Ja, oczywiście, przydzielając punkty i na-

grody, uwzględniam wiek. Nie tylko zresztą
wiek – analizując kolejne prace uczestnika
widzę, jaki robi postęp. Nie ukrywam, że
często postęp ten bywa bardzo szybki – mło-
dzi nie marnują czasu, co i mnie cieszy.
Przykro mi, że ze względu na szczupły fun-
dusz Szkoły nie mogę wszystkich uczestni-
ków obdarować odpowiednimi nagrodami
i upominkami; tym bardziej cenię wypowie-

dzi tych, którzy nie przysyłają prac jedynie
w oczekiwaniu na nagrodę czy honorarium,
ale po prostu chcą się sprawdzić. Niech re-
kompensatą za trud będzie przyjemność
choćby niewielkiego zaistnienia na łamach
naszego wspólnego czasopisma i zaprezen-
towania się ogromnej rzeszy Czytelników
EdW. Nagrody za zadanie 89 otrzymają: Mi-
chał Stach, Roman Biadalski i Jarosław
Tarnawa
. Upominki otrzymają:  Jakub Si-
wiec, Tomasz Wiśniewski, Łukasz Kwiat-
kowski, Marek Jurga, Bartosz Czerwiec,
Maciej Fajfer i Jakub Jagiełło
. Koledzy:
Mariusz Chilmon, Marcin Jegier, Marcin
Wiązania, Jarosław Chudoba, Rafał
Kuchta, Dawid Kozioł, Mirosław Kopera,
Tomasz Jadasch, Paweł Świtalski i Michał

Koziak  najprawdopodobniej zobaczą swe
prace opublikowane w dziale E-2000 lub
w Forum, o ile Pracownia nie wykryje istot-
nych usterek, a po publikacji otrzymają ho-
noraria autorskie. Szanse na publikację ma
też  Jakub Siwiec. Aktualna punktacja za-
warta jest w tabeli. Ponawiam prośbę: jeśli
nadsyłacie pracę do Szkoły e-mailem, poda-
wajcie od razu swój adres pocztowy, a przy-
najmniej miejscowość zamieszkania. Ser-
decznie zapraszam do udziału w rozwiązy-
waniu kolejnych zadań i do nadsyłania prac
w terminie.

Wasz Instruktor

Piotr Górecki

A

B

C

D

background image

Autor założył,  że zmiana współczynnika

wypełnienia przebiegu prostokątnego da loga-
rytmiczny wzrost głośności. Choć w takim
stwierdzeniu niewątpliwie jest ziarno prawdy,
zmiana współczynnika wypełnienia nie jest
dobrym sposobem regulacji głośności
.
Wskazuje na to też rysunek C. Zmiany gło-
śności od zera do jakiejś wartości maksymal-
nej wystąpią i paradoksalnie przebieg tych
zmian będzie w pewnym zakresie nieco zbli-
żony do logarytmicznego. Szkopuł w tym, że
tu nie są potrzebne zmiany o charakterze loga-
rytmicznym, tylko wykładniczym. Rysunek
C wskazuje, że po włączeniu dźwięk nie poja-
wi się od razu. W zasadzie takie opóźnienie
pojawienia się  dźwięku samo w sobie wcale
nie byłoby błędem, jednak problem w tym, iż
na początku cyklu tranzystor MOSFET będzie
stale włączony, czyli przez głośnik będzie pły-
nąć znaczny prąd stały. Nie jest to rozwiąza-
nie eleganckie, a takie marnowanie prądu jest
wręcz błędem w układzie budzenia, gdy gło-
śnik ma zapewnić dużą maksymalną  gło-
śność  dźwięku, więc musi mieć małą opor-
ność. W układzie zasilanym z baterii mogło-
by to nawet spowodować jej wyładowanie,
a przynajmniej okresowy spadek napięcia
właśnie na czas wydawania dźwięku.

Autor zapomniał też, że wyjścia wzmac-

niaczy operacyjnych mają znaczną wydaj-
ność, więc próba zwierania wyjścia kompa-
ratora K do masy przez wyjście układu L lub
M może nie dać rezultatu, zależnie od różnic
wydajności prądowej wyjść tych wzmacnia-
czy. Prostym rozwiązaniem byłoby po prostu

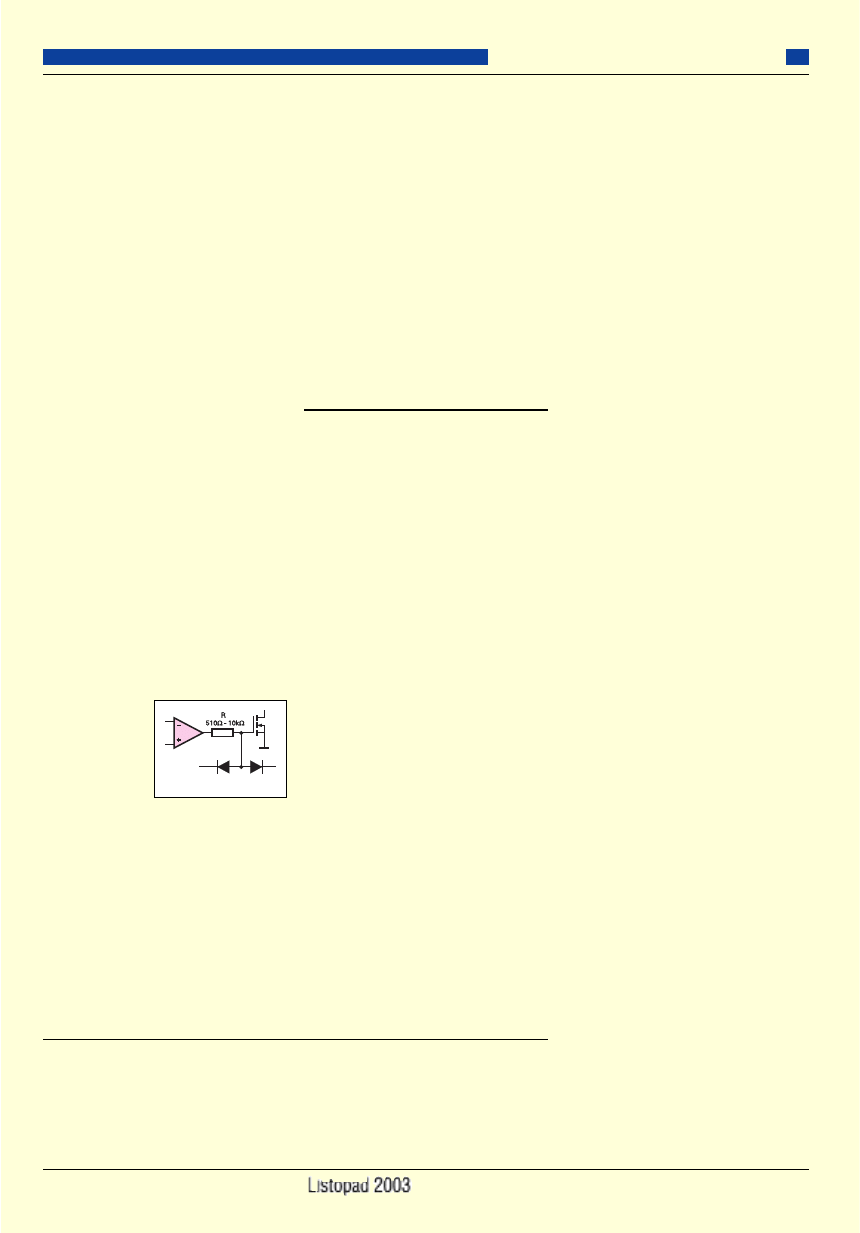

dodanie rezystora na wyjściu wzmacniacza
