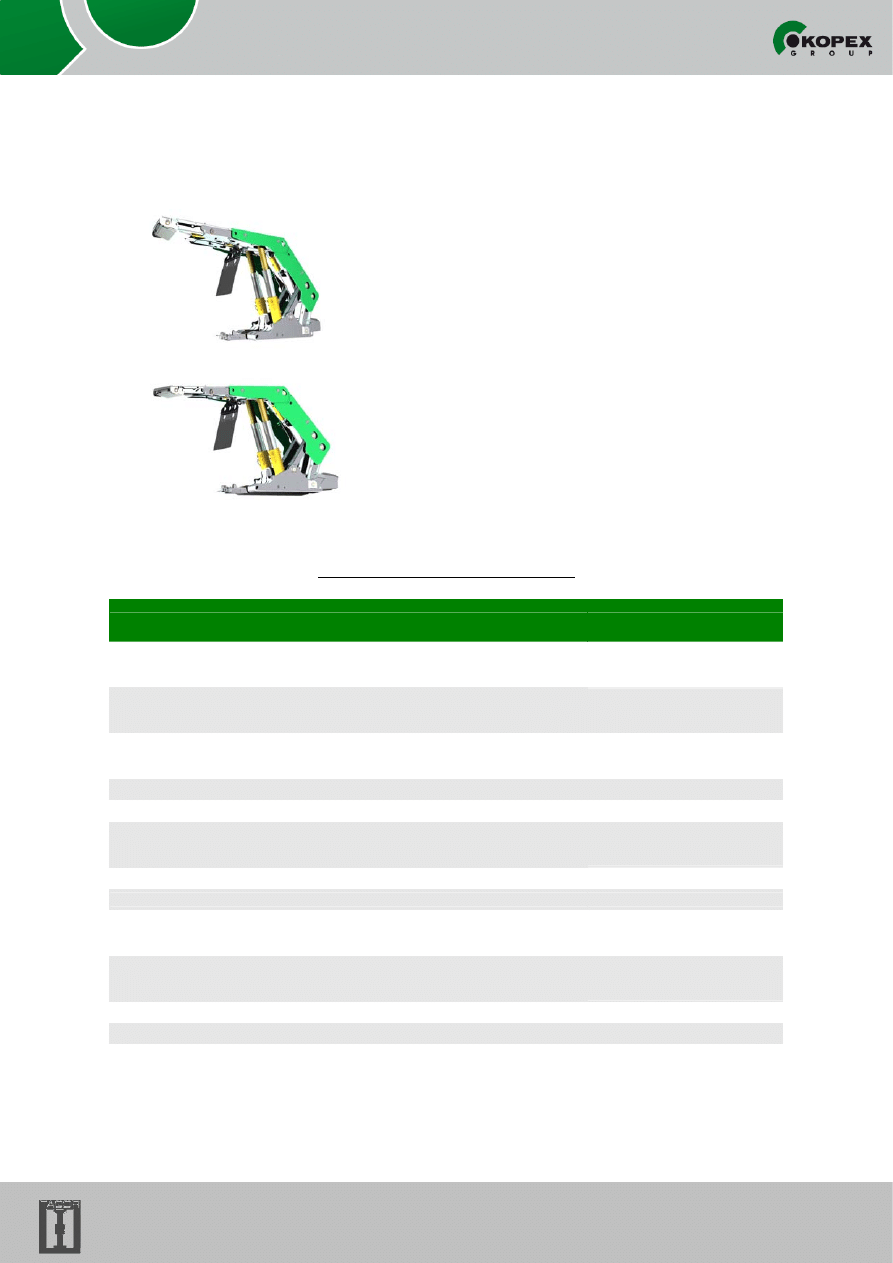

ZMECHANIZOWANA OBUDOWA ŚCIANOWA

TAGOR-14/35-POz

Obudowa TAGOR-14/35-POz jest przeznaczona do wybierania
pokładów zagrożonych i niezagrożonych tąpaniami o nachyleniu
podłużnym do 35

°, poprzecznym do ±15° i miąższości 1,6÷3,4 m,

eksploatowanych systemem ścianowym z zawałem stropu.
Obudowa może być wykorzystana do prowadzenia prac
pomocniczych w ścianie.

W kompleksie ścianowym przewiduje się współpracę obudowy z
kombajnem ścianowym o

zabiorze 0,8 m , przenośnikiem

ścianowym.

Obudowa jest przystosowana do współpracy z dodatkowymi
urządzeniami stabilizującymi, których montaż jest wymagany w
ścianach nachylonych podłużnie powyżej 12

°.

Obudowa pracuje z „krokiem wstecz” (w pozycji wyjściowej jest
odsunięta do przenośnika). Nowo odkryty strop zabezpieczany jest
przez przesunięcie obudowy, a czasowo może być osłonięty
stropnica wysuwną.

CHARAKTERYSTYKA TECHNICZNA

Parametr

Wartość

Zakres geometryczny obudowy

ƒ

wysokość maksymalna

ƒ

wysokość minimalna

3,5 m
1,4 m

Zakres roboczy obudowy

ƒ

dla pokładów nietąpiących

ƒ

dla pokładów tąpiących

1,6

÷3,4 m

1,7

÷3,4 m

Nachylenie pokładu

ƒ

podłużne

ƒ

poprzeczne

do 35

°

± 15°

Podziałka obudowy

1,5 m

Liczba stojaków w sekcji

2 szt.

Podporność stojaka

ƒ

robocza

ƒ

wstępna

2,615 MN

2,12 MN

Podporność obudowy robocza

0,77÷0,91 MPa

Przesuw sekcji obudowy

do 0,8 m

Siła przesuwu (dla zasilania 30 MPa)

ƒ

sekcji

ƒ

przenośnika

0,429 MN
0,194 MN

Maksymalne naciski jednostkowe

ƒ

na spąg

ƒ

na strop

1,72

÷2,08 MPa

0,84

÷1,02 MPa

System sterowania

pilotowe

Ciśnienie zasilania

25÷30 MPa

Ciecz hydrauliczna

klasy HFA
