Instrukcja zapisu „historii zdarzeń” do pliku.

Import historii zdarzeń wymaga właściwej konfiguracji PROGRAMU CENTRALI (RPS),
KOMPUTERA, SAMEJ CENTRALI (MPC).

1. Konfiguracja programu wgrywanego do central

i.

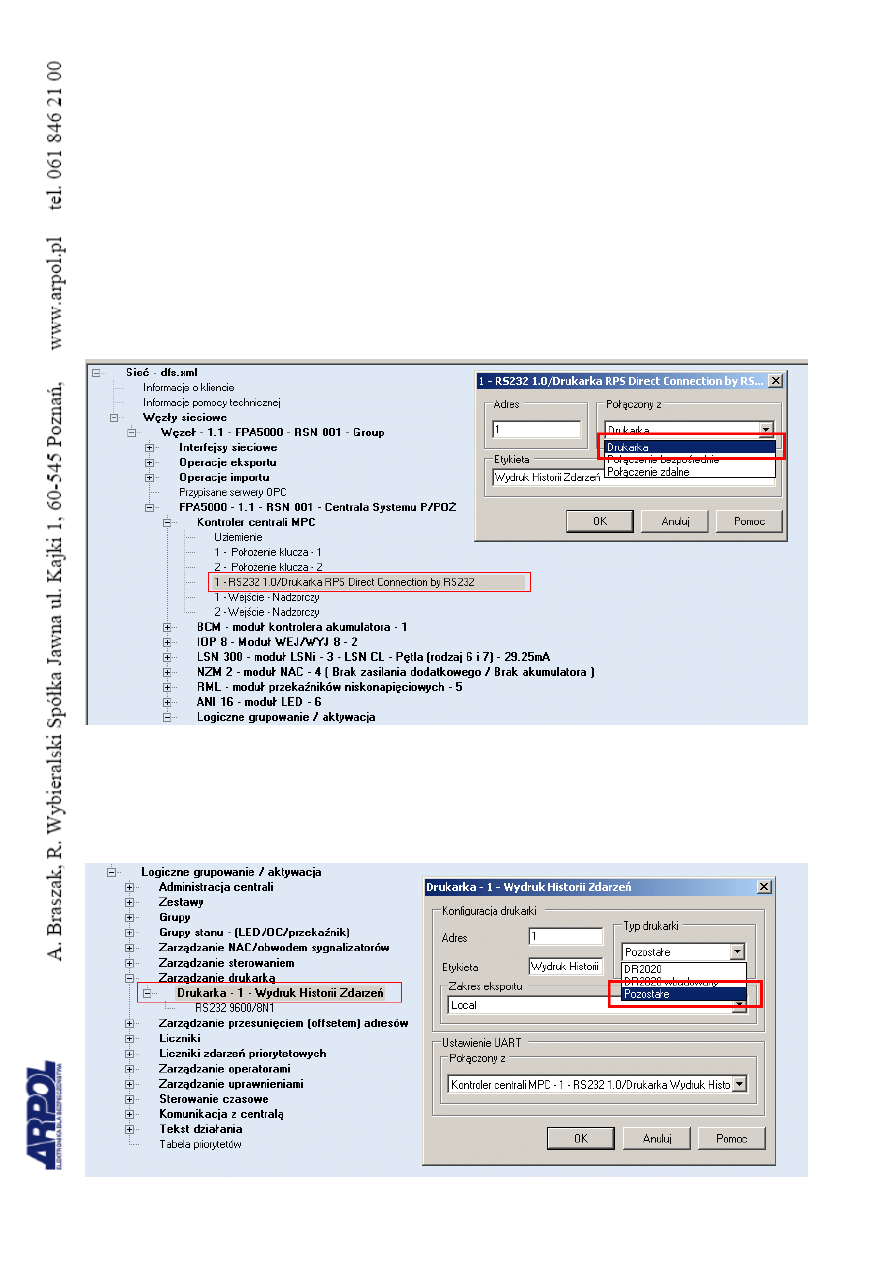

Otwieramy na komputerze oprogramowanie RPS, następnie w sekcji Kontroler centrali
MPC (rozwijamy „+”) i dwukrotnie klikamy na RS232 1.0. Następnie w sekcji „Połączony
z” wybieramy opcję „Drukarka” (

spowoduje to wykorzystanie portu RS232 centrali jako

drukarki, czasowo nie będzie możliwe programowanie przez ten port

). Następnie warto

nadać „Etykietę” np. Wydruk Historii Zdarzeń”. Klikając „OK” zatwierdzamy
wprowadzone dane.

Następnie udajemy się do sekcji „Logiczne grupowanie / aktywacja” → ”Zarządzanie
drukarką” → „Drukarka – 1 – Wydruk Historii Zdarzeń”. „Typ drukarki” ustawiamy jako
„Pozostałe”, resztę opcji pozostawiamy bez zmian. Klikając OK zatwierdzamy.

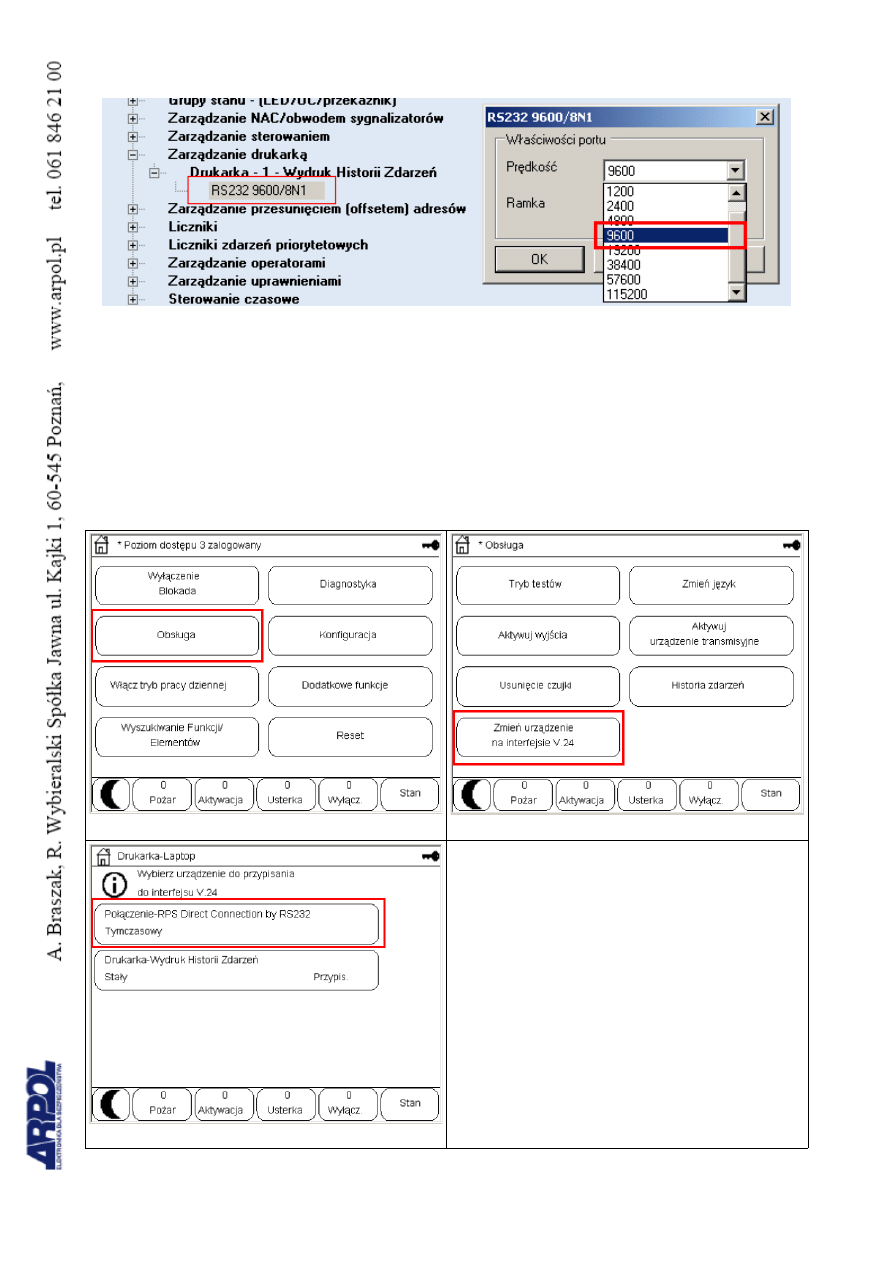

Następnie w sekcji „RS232” sprawdzamy czy prawidłowo ustawione są domyślne
parametry transmisji. Prędkość: 9600 oraz Ramka 8N1.

Tak przygotowany program można wgrać do centrali.

UWAGA!!

Po wgraniu programu nie będzie już możliwe programowanie centrali za pomocą
portu szeregowego RS232 by powrócić do poprzedniego stanu należy podejść do
centrali nacisnąć „DOMEK” i poruszać się po menu zgodnie z poniższymi rysunkami

Domek → Obsługa → Zmień urządzenie na interfejsie V.24 → Połaczenie → RPS Direct

Connection by RS232

1. Obsługa →

2. Zmień urządzenie na interfejsie V.24 →

3. Połączenie-RPS Direct Connection by RS232

Po wykonaniu tych operacji

programowanie przez port szeregowy

RS232 możliwe jest jedynie przez klika

minut. W tym czasie należy ponownie

zaprogramować port RS232 jako

„Połączenie bezpośrednie”

2. Konfiguracja komputera (PC)

Otwieramy jeden z czterech załączonych plików:

log file COM1.ht log file COM2.ht

log file COM3.ht log file COM4.ht

Jeśli centralę mamy podłączoną do portu komunikacyjnego COM1 wtedy otwieramy plik
„log file

COM1

.ht” analogicznie robimy w przypadku pozostałych numerów portów.

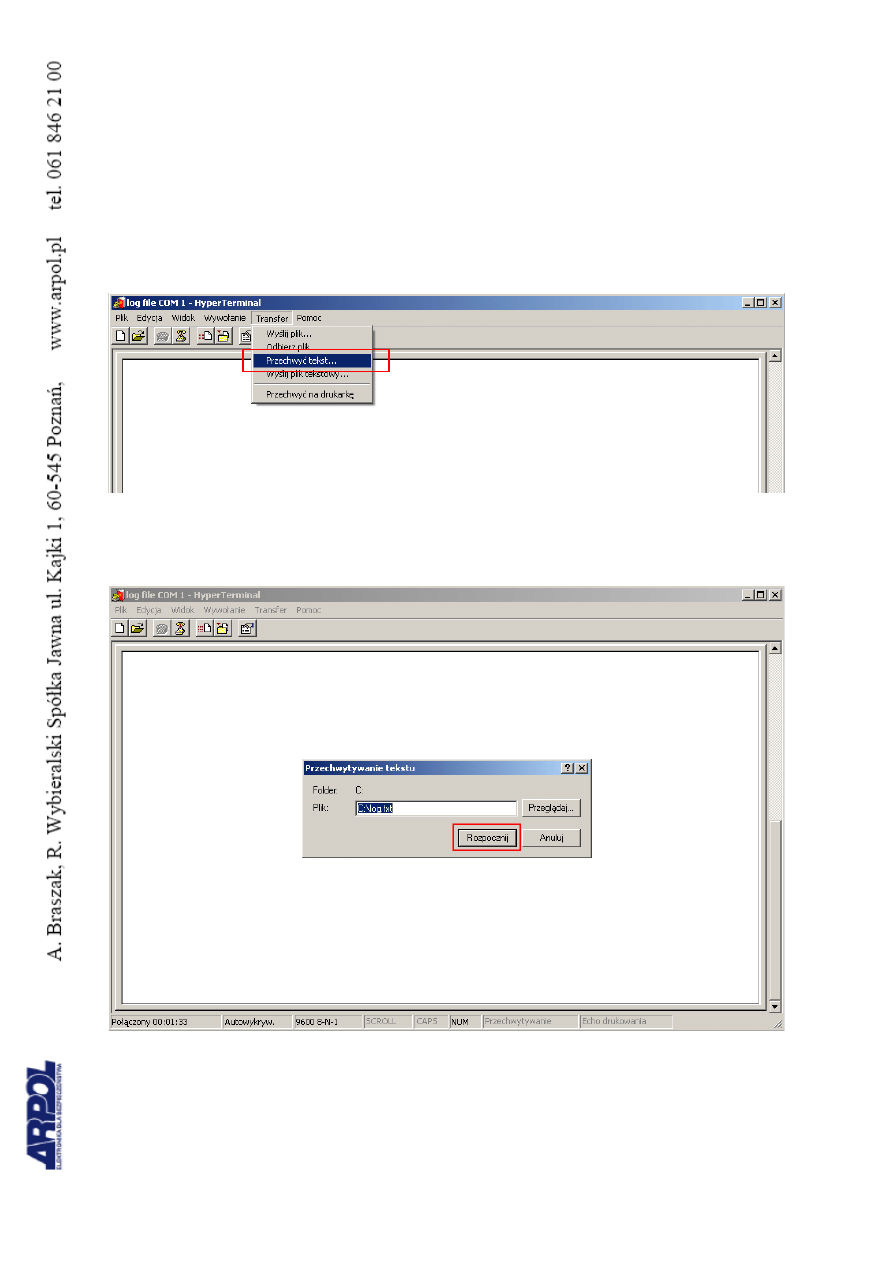

Z górnego paska wybieramy Transfer → Przechwyć tekst...

Wybieramy nazwę i miejsce w którym ma zostać zapisana historia lub pozostawiamy bez
zmian. Wybieramy „Rozpocznij”.

3. Konfiguracja centrali (MPC)

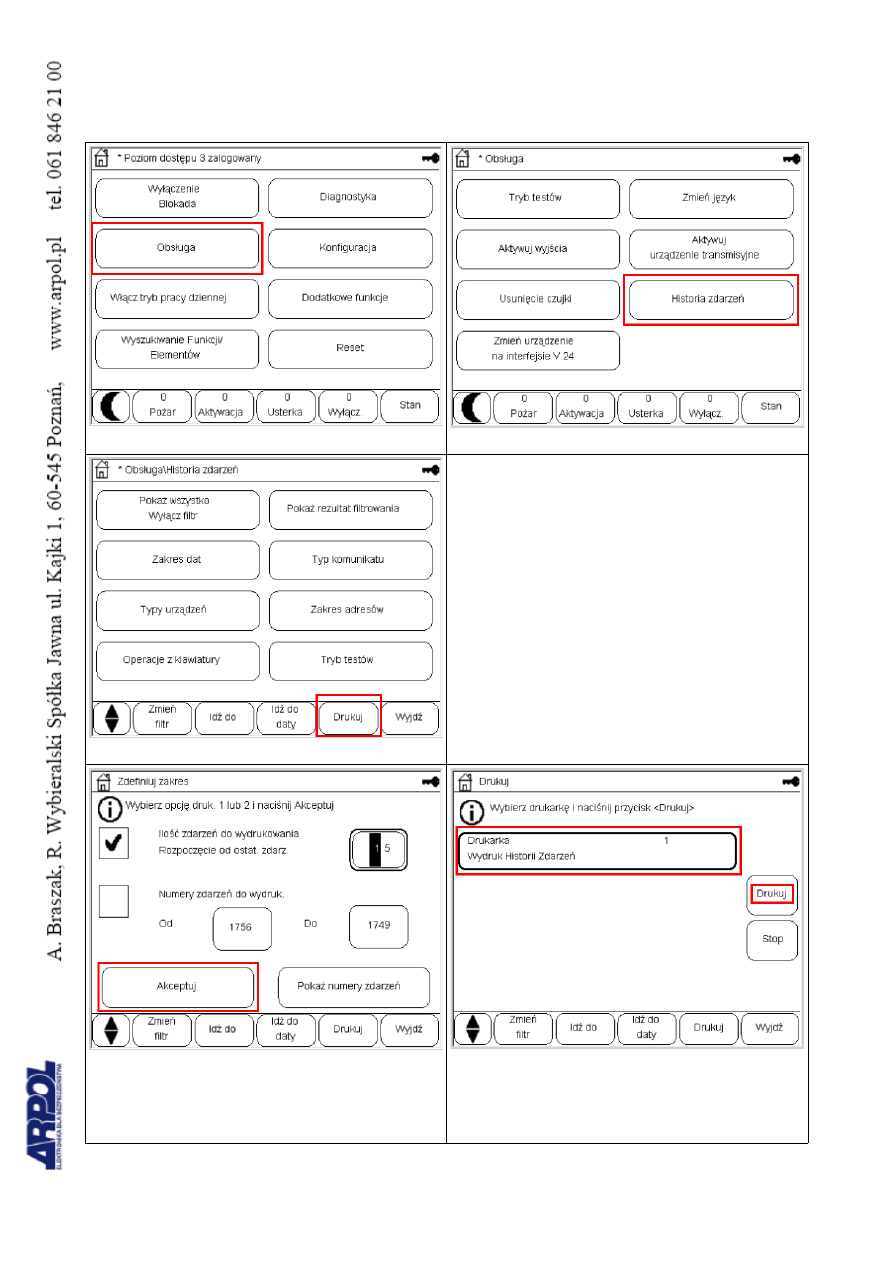

Podchodzimy do centrali. I przechodzimy Menu zgodnie z następującą sekwencją:

Domek → Obsługa → Historia zdarzeń →

W tym miejscu można wybierać oraz

filtrować informacje jakie mają zostać

zapisane w komputerze(wydrukowane).

W tej instrukcji skupimy się na

najprostszym wydruku piętnastu

ostatnich zdarzeń.

Wybieramy opcję „Drukuj”

Pozostawiamy domyślne ustawienia, czyli

wydruk ostatnich 15 zdarzeń. Można

dowolnie wybrać ilość zdarzeń do

wydruku/zapisu.

Wybieramy drukarkę „Wydruk Historii

Zdarzeń”(tak nazwaliśmy drukarkę w

programie RPS) a następnie naciskamy

„Drukuj”

W oknie wcześniej otwartego Hiper terminalu zacznie przewijać się tekst zapisywany do pliku
„C:\log.txt”

Koniec odbioru historii zdarzeń jest sygnalizowany przez wyświetlenie w powyższym oknie

informacji :

Stop drukowania historii.

*************************************

4. Kabel połączeniowy. (centrala MPC → komputer PC)

Do czytania historii zdarzeń można użyć kabla wykorzystywanego do programowania

centrali.
