Innenraum-
überwachung

Konstruktion und Funktion

185

640.2810.04Technischer Stand: 06/96

background image

2

Die Diebstahlwarnanlage überwacht die
Außenhaut des Fahrzeuges, das Radio und die
Zündung.

Das System Innenraumüberwachung ist in
anderen Modellen von der Konstruktion und
Funktion her sehr ähnlich.

SSP 185/01

Die Innenraumüberwachung erweitert die
Funktion der Diebstahlwarnanlage.
Jetzt wird auch Alarm ausgelöst, wenn über
die Fensterscheiben in den Innenraum
eingedrungen wird.

In diesem Selbststudienprogramm wollen wir
Ihnen die Innenraumüberwachung am Beispiel
des Audi A3 vorstellen.

background image

3

Das Selbststudienprogramm ist kein Reparaturleitfaden!
Prüf-, Einstell- und Reparaturanweisungen entnehmen Sie bitte der dafür vorgesehenen
KD-Literatur.

Seite

Einführung _______________________________________________

4

Systemübersicht _________________________________________

6

Steuergeräte _____________________________________________

8

Sensoreinheit ____________________________________________

9

Sensoren ________________________________________________

12

Aktoren __________________________________________________

16

Prüfen Sie Ihr Wissen _____________________________________

19

Funktionsplan ____________________________________________

20

Eigendiagnose ___________________________________________

22

Diagnosehilfe ____________________________________________

26

Prüfen Sie Ihr Wissen _____________________________________

27

Achtung/Hinweis

Neu

background image

4

Einführung

Die Diebstahlwarnanlage (DWA)

Wenn alle Türen, die Motorhaube und der
Kofferraumdeckel geschlossen sind, wird die
Diebstahlwarnanlage durch Verschließen des
Fahrzeuges mit dem Fahrzeugschlüssel oder
der Funkfernbedienung eingeschaltet.
Die Diebstahlwarnanlage umfaßt folgende
Bereiche:

¥

Fahrer- und Beifahrertür (Mikroschalter in
den Türschlössern)

¥

Motorhaube (Mikroschalter im
Schloßunterteil)

¥

Kofferraumdeckel (Mikroschalter im
Deckelschloß)

¥

Radioüberwachung bei werkseitigem
Einbau (Massesignal)

¥

Zündanlaßschalter (Klemme 15)

Bekommt das Steuergerät für Diebstahl-
warnanlage von diesen Bauteilen ein Signal,
wird Alarm ausgelöst.
Der Alarm erfolgt akustisch über das
Signalhorn für Diebstahlwarnanlage und
optisch über die Blinkleuchten.

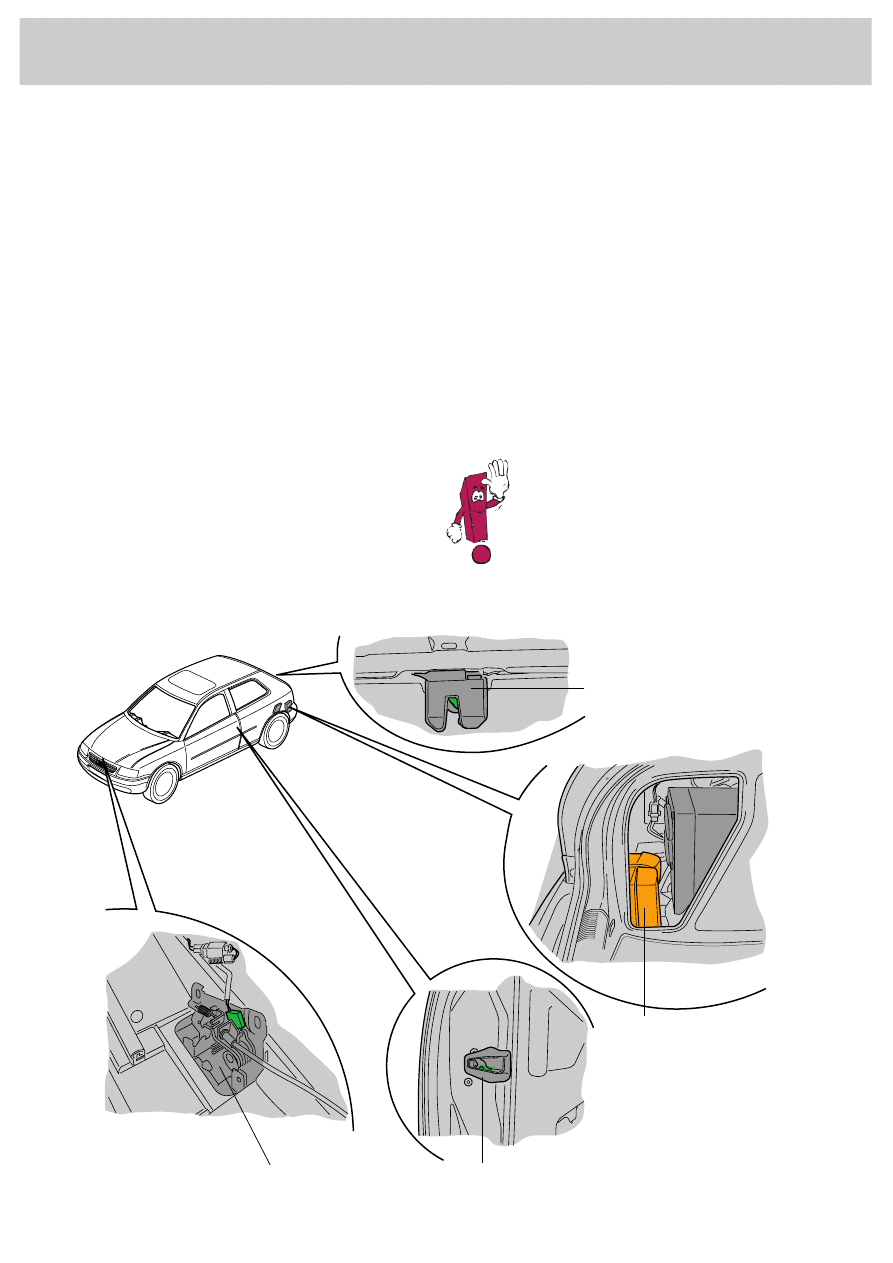

SSP 185/02

Das Steuergerät für Diebstahl-
warnanlage bildet eine Einheit mit
dem Motor für Zentralverriegelung
und dem Steuergerät für Abschalt-
verzögerung-Innenleuchten.

Türschloß

Schloßunterteil

Deckelschloß

Motor für Zentralverriege-
lung mit Steuergerät für
Abschaltverzögerung-
Innenleuchten und Dieb-
stahlwarnanlage

background image

5

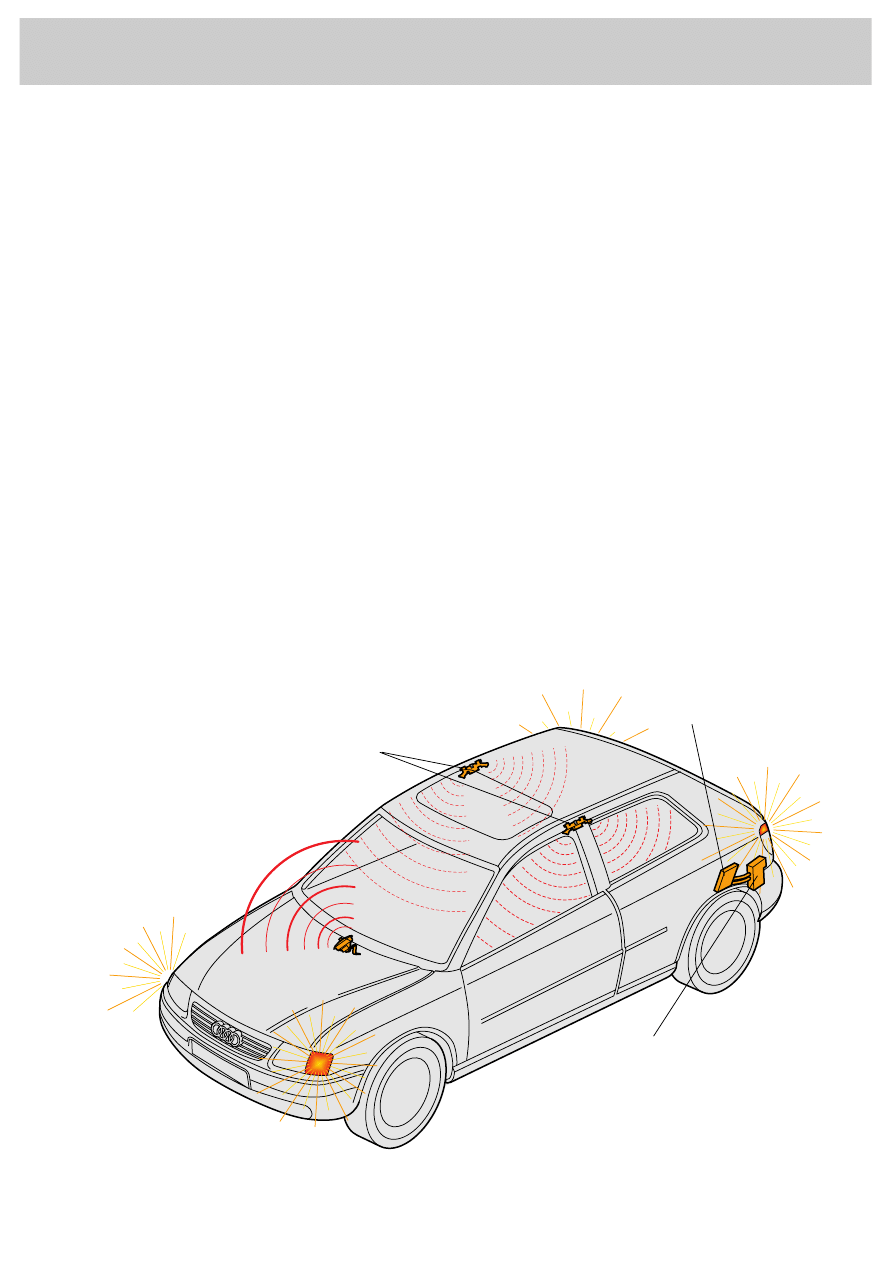

Die Innenraumüberwachung

Sie besteht aus zwei Ultraschall-
Sensoreinheiten und einem Steuergerät für
Ultraschallsensoren.
Das Steuergerät für Ultraschallsensoren und
das Steuergerät für Diebstahlwarnanlage sind
mit einer Alarm-Leitung und einer Schärfen-
und Entschärfen-Leitung verbunden.

Bei der Innenraumüberwachung werden
folgende Bereiche überwacht:

¥

Bei Limousinen der Innenraum
(Ultraschallsensoren an den B-Säulen)

¥

Bei Avantfahrzeugen zusätzlich die
Heckscheibe und die hintersten
Seitenscheiben (Kontaktschleifen in den
Scheiben)

Wird in den Innenraum eingedrungen, sendet
das Steuergerät für Ultraschallsensoren ein
Signal zum Steuergerät für Diebstahl-
warnanlage. Dieses löst dann Alarm aus.

Der Alarm erfolgt ebenfalls akustisch über das
Signalhorn für Diebstahlwarnanlage und
optisch über die Blinkleuchten.

SSP 185/03

Ultraschallsensoren

Steuergerät für Ultraschall-
sensoren

Motor für Zentralverriegelung
mit Steuergerät für Abschaltver-
zögerung-Innenleuchten und
Diebstahlwarnanlage

background image

6

7

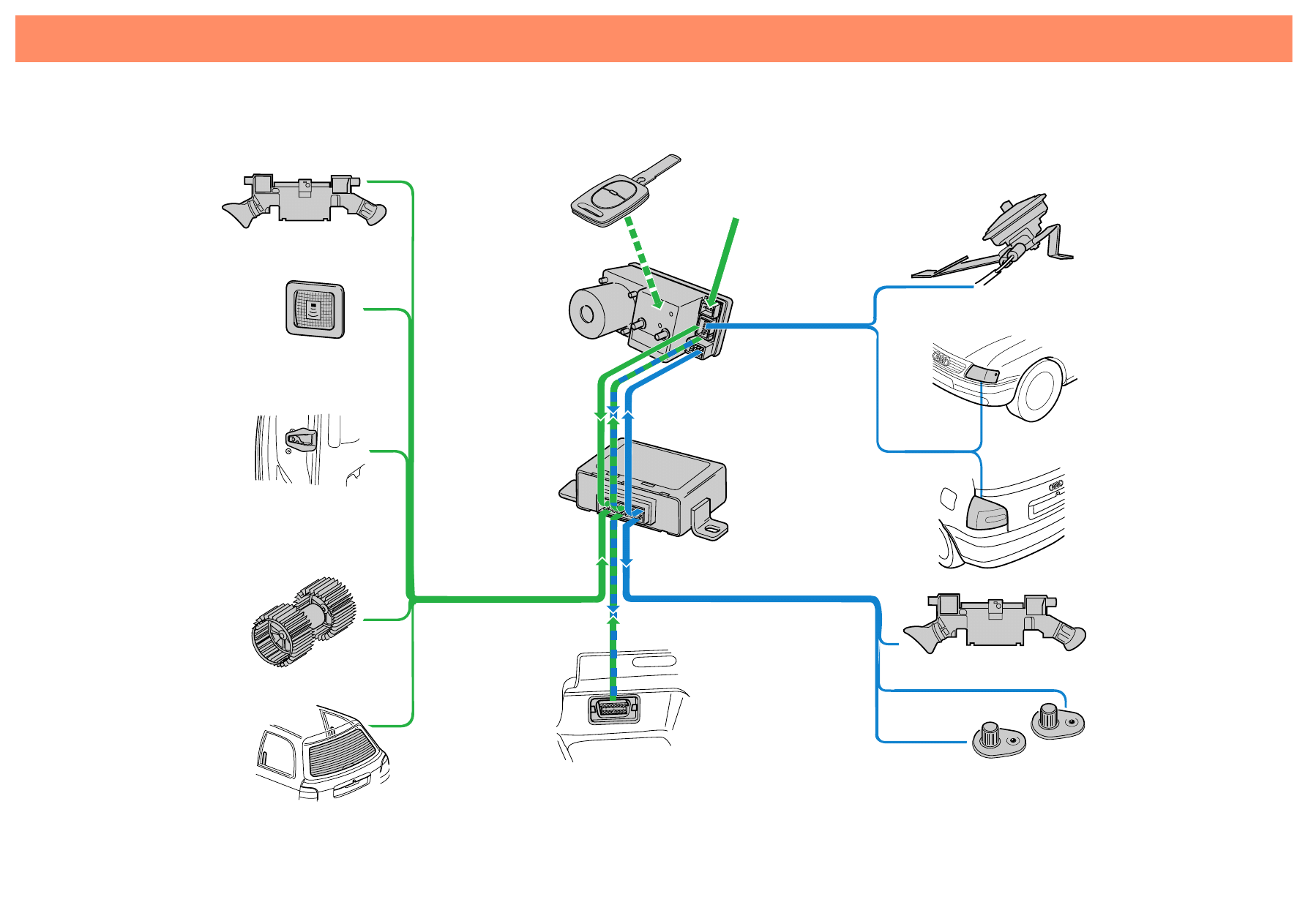

Systemübersicht

SSP 185/04

Schalter für
Innenraumüberwachung, E183

Sensoreinheit links und rechts,
G170 und G171

Frischluftgebläse, V2

(zur Zeit nur Audi A8)

Türkontaktschalter vorn links, F2

Glasbruchsensoren hinten links
und rechts, G183 und G184 und
beheizbare Heckscheibe, Z1

(nur Avant-Fahrzeuge)

Fahrzeugschlüssel mit
Funkfernbedienung
(Einschalten/Ausschalten)

Signale der überwachten Bauteile der
Diebstahlwarnanlage:
- Türen Fahrer- und Beifahrerseite
- Motorhaube
- Kofferraumdeckel
- Radio
- Zündschloß

Signalhorn für
Diebstahlwarnanlage, H8

Lampe für Blinklicht vorn links und
rechts, M5 und M7

Lampe für Blinklicht hinten links
und rechts, M6 und M8

Warnleuchte - Tür links und Tür
rechts, M27und M28

Sensoreinheit links und rechts,
G170 und G171

Diagnose-Steckanschluß

Motor für Zentralverriegelung mit
Steuergerät für Abschalt-
verzögerung-Innenleuchten und
Diebstahlwarnanlage, V94

Steuergerät für

Ultraschallsensoren, J347

background image

8

Steuergeräte

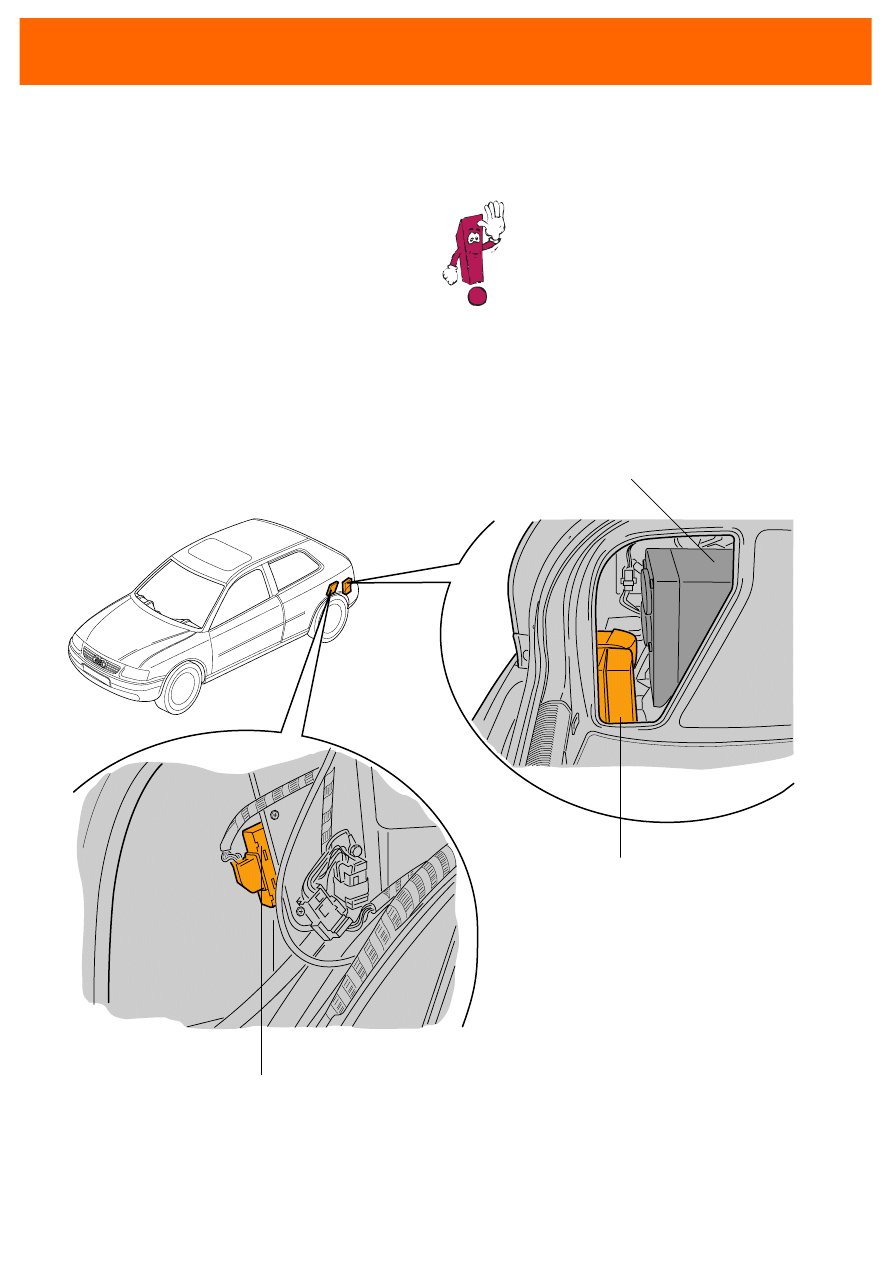

Die Steuergeräte

Das Steuergerät für Ultraschallsensoren
befindet sich im linken Seitenteil des
Kofferraums.

Vor diesem Steuergerät ist der Motor für
Zentralverriegelung mit integriertem
Steuergerät für Abschaltverzögerung-
Innenleuchten und Diebstahlwarnanlage
eingebaut.

Bei Fahrzeugen ab der
Radioausstattung „beta“ ist
zwischen dem Motor für
Zentralverriegelung und dem
Steuergerät für Ultraschallsensoren
ein Baßlautsprecher (Subwoofer)
eingebaut.

SSP 185/05

Baßlautsprecher

(Subwoofer)

Motor für Zentralverriegelung mit
Steuergerät für Abschaltverzögerung-
Innenleuchten und Diebstahlwarnanlage

Steuergerät für
Ultraschallsensoren

background image

9

Sensoreinheit

Auswirkungen bei Signalausfall:

Fällt einer der vier Sensoren aus, wird die
entsprechende Fensterscheibe nicht
überwacht.

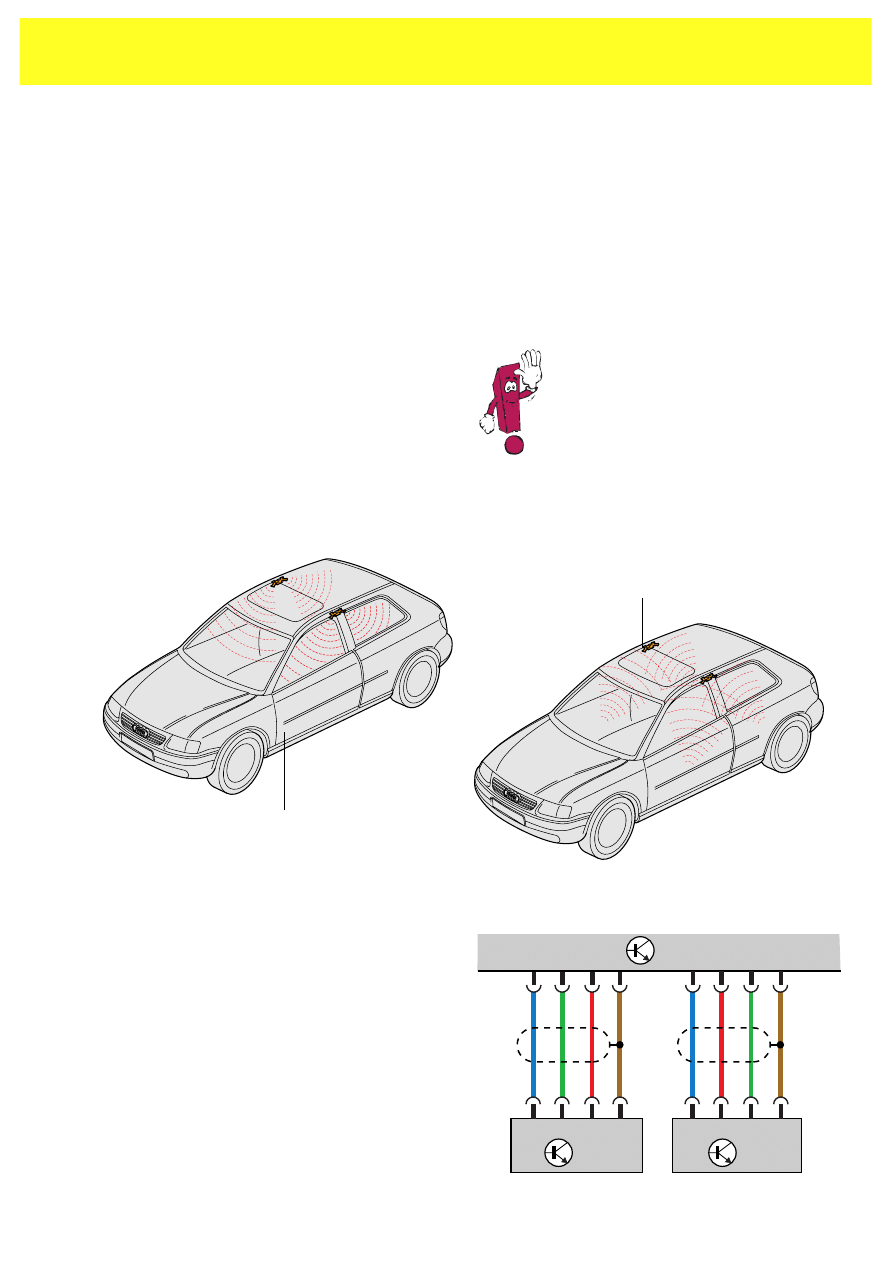

Elektrische Schaltung

G170

Ultraschallsensor links

G171

Ultraschallsensor rechts

J347

Steuergerät für Ultraschallsensoren

Pin 8/18

Taktsignal (40 kHz)

Pin 5/15

Spannungsversorgung (+8 V)

Pin 7/17

Signalleitung

Pin 6/16

Masse geschirmt

G170

6

5

7

8

18

15

1

2

4

3

G171

17

16

J347

1

4

2

3

SSP 185/07

Die Vorgehensweise bei der
Funktionsprüfung der
Ultraschallsensoren hat sich
geändert.
Beachten Sie bitte die
entsprechende KD-Literatur

Die Sensoreinheiten

Sie bestehen aus je zwei Ultraschallsensoren
und einer Verstärkungselektronik. Sie sind
links und rechts in die Verkleidungen der B-
Säule eingebaut. Je ein Ultraschallsensor
überwacht eine Seitenscheibe.

Die Ultraschallsensoren senden eine
Schallwelle mit einer Frequenz von 40 kHz (für
das menschliche Ohr nicht hörbar). Kurze Zeit
später empfangen sie das Echo.

Das empfangene Echo wird im Steuergerät für
Ultraschallsensoren ausgewertet und
gegebenenfalls Alarm ausgelöst.

SSP 185/37

Aussenden von Schallwellen

Empfangen von Schallwellen

background image

10

Sensoreinheit

Die Funktion des
Ultraschallsensors

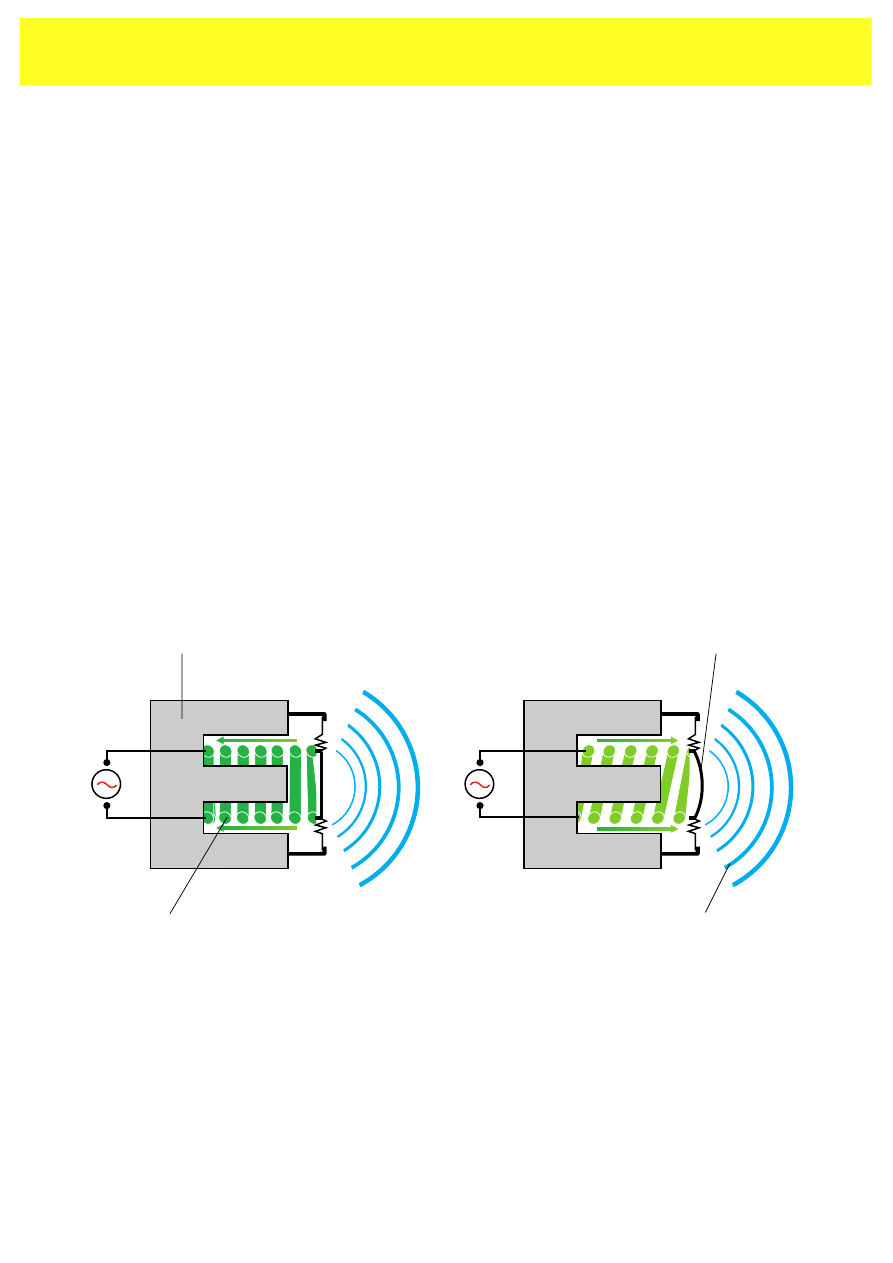

Der Ultraschallsensor arbeitet wie ein
Membran-Lautsprecher.

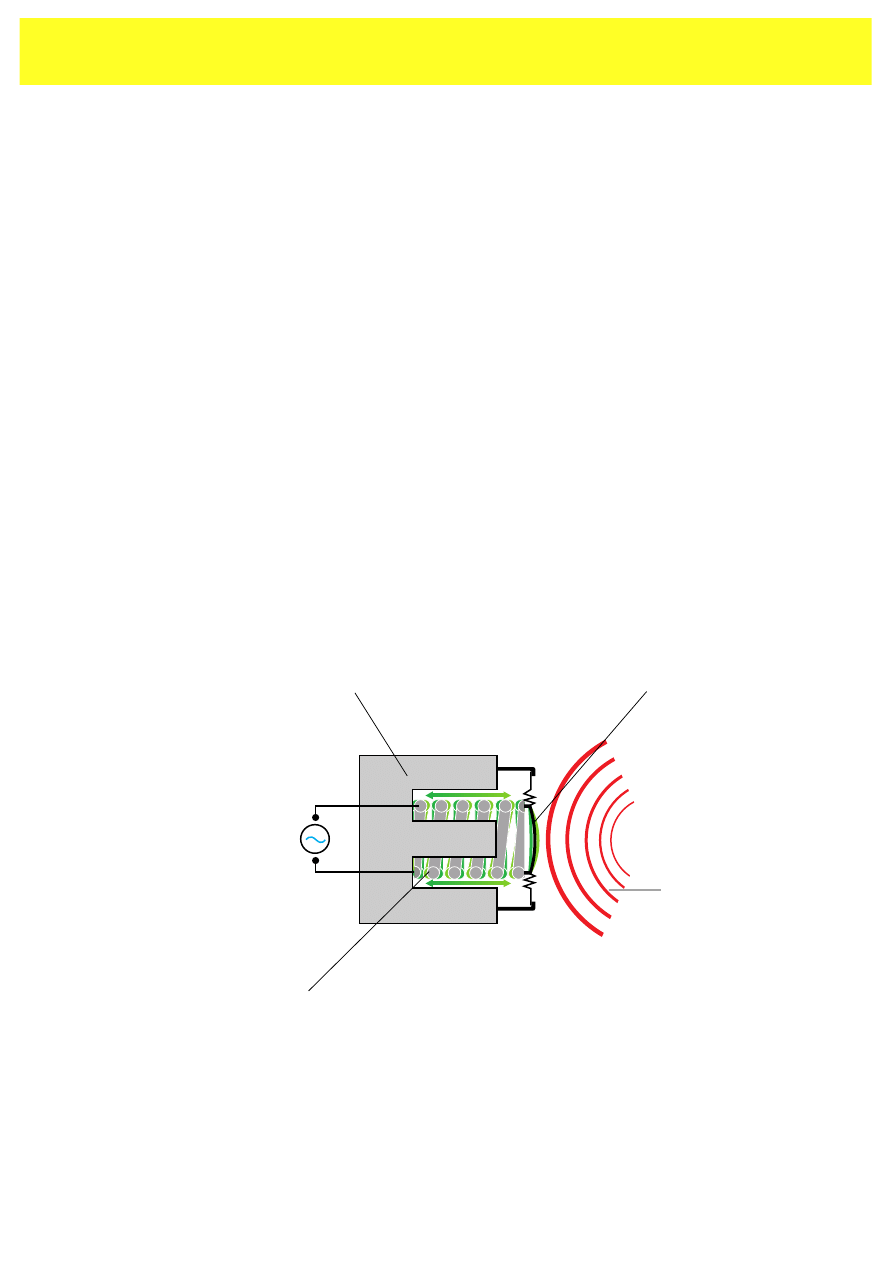

Ultraschallsensor als Sender

An die Schwingspule wird eine
Wechselspannung angelegt. Dadurch wird in
ihr ein wechselndes Magnetfeld erzeugt, das
dem konstanten Magnetfeld des
Dauermagneten entgegenwirkt.
Als Folge bewegt sich die Schwingspule mit
der Frequenz der Wechselspannung.

Da die Schwingspule mit der Membran
verbunden ist, bewegt sich die Membran mit
der gleichen Frequenz.
Die schwingende Membran bewegt die Luft
und erzeugt Schallwellen.
Danach arbeitet der Ultraschallsensor als
Empfänger.

Ursache:

Wechselspannung
vom Steuergerät für
Ultraschallsensoren

Wirkung: Schallwelle

in den Innenraum

SSP 185/08

U

-

+

N

S

N

U

+

-

N

S

N

Schwingspule

Schallwelle

Membran

Dauermagnet

background image

11

Dieses Prinzip von Ursache und Wirkung läßt
sich umkehren.

Ultraschallsensor als Empfänger

Die ausgesendeten Schallwellen stoßen an die
Fahrzeuginnenwände und werden von ihnen
zurückgestoßen (reflektiert).
Die zurückkommenden Schallwellen bringen
die Membran mit einer bestimmten Frequenz
zum Schwingen.
Dadurch entsteht in der Schwingspule eine
Wechselspannung mit der gleichen Frequenz.
Die Wirkung hat sich umgekehrt.
Ist z. B. eine Scheibe defekt, ändert sich die
Frequenz und damit die Wechselspannung.
Diese Änderung der Wechselspannung erkennt
das Steuergerät für Ultraschallsensoren und
löst Alarm aus.

Ursache:

Schallwelle
aus dem Innenraum

Wirkung: Wechselspannung

zum Steuergerät für
Ultraschallsensoren

U

SSP 185/09

N

S

N

Membran

Schallwelle

Dauermagnet

Schwingspule

background image

12

Sensoren

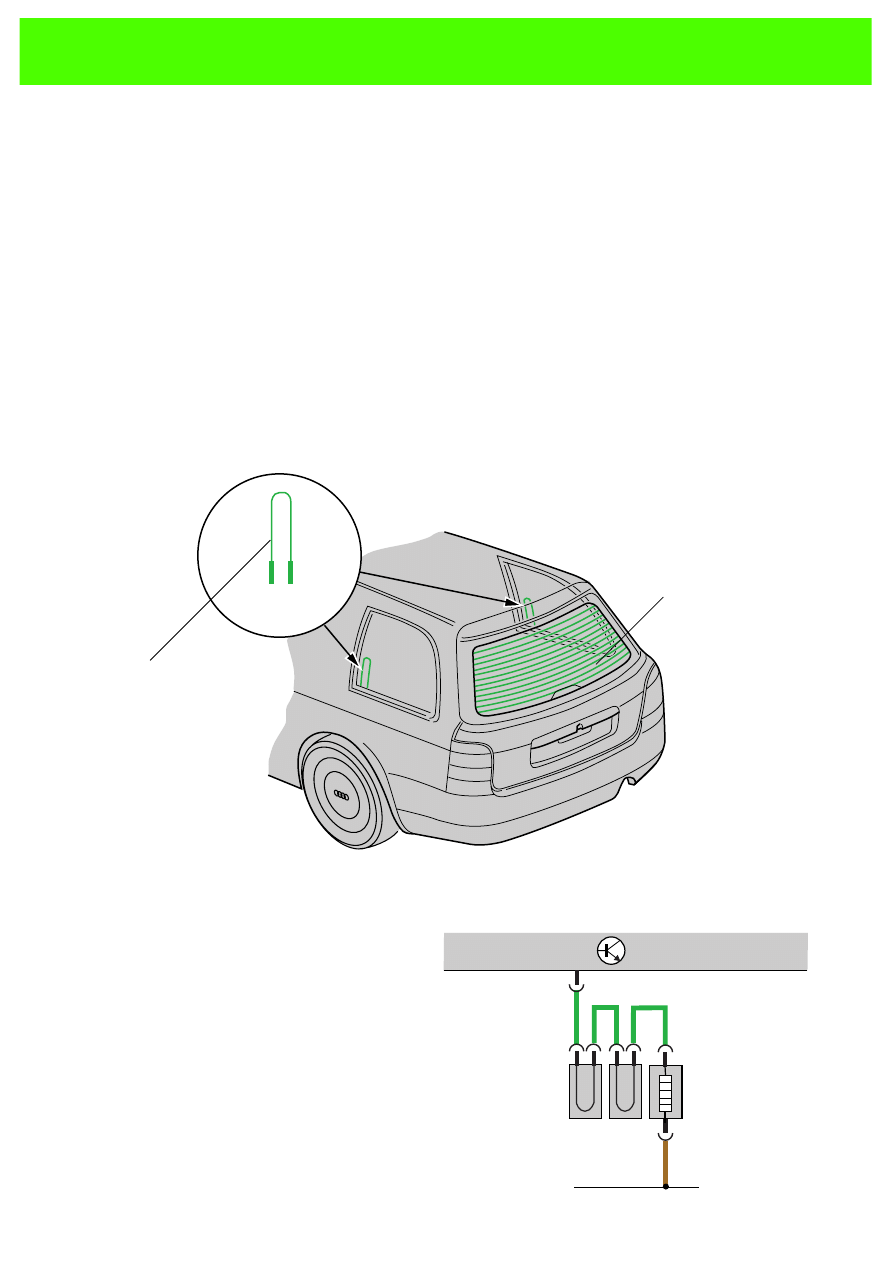

Die Glasbruchsensoren
(nur Avant-Fahrzeuge)

Bei Avant-Fahrzeugen werden die
Fensterscheiben im Laderaum zusätzlich durch
Leiterschleifen überwacht.
Überwacht werden:
-

die hinteren Seitenscheiben durch je eine
Leiterschleife,

-

die Heckscheibe über die Heizdrähte der
Heckscheibenheizung.

Das Steuergerät für Ultraschallsensoren
erkennt, wenn die Leiterschleifen
unterbrochen sind.

Auswirkungen bei Signalausfall:

Bei Signalausfall bleibt die Innenraumüber-
wachung über die vorderen Seitenscheiben
aktiv.

Elektrische Schaltung

G183

Glasbruchsensor, Seitenscheibe
hinten links

G184

Glasbruchsensor, Seitenscheibe
hinten rechts

J347

Steuergerät für Ultraschallsensoren

Z1

Beheizbare Heckscheibe

Pin 2

Glasbruchsensor hinten rechts
G184, Glasbruchsensor hinten links
G183, beheizbare Heckscheibe Z1

SSP 185/10

31

Z1

G184 G183

2

J347

SSP 185/11

Heizdraht

Leiterschleife

background image

13

Durch Einschlagen einer Fensterscheibe wird
die Leiterschleife zerstört.

Funktionsablauf

Bei eingeschalteter Innenraumüberwachung
fließt durch die Leiterschleifen ein geringer
Strom.

Der Stromfluß ist unterbrochen.

Das Steuergerät für Ultraschallsensoren
erkennt die Unterbrechung und gibt ein Signal
auf der Alarmleitung an das Steuergerät für
Diebstahlwarnanlage.

Vom Steuergerät für Diebstahlwarnanlage
wird akustischer und optischer Alarm
ausgelöst.

SSP 185/22

V94

J347

background image

14

Sensoren

Der Schalter für
Innenraumüberwachung

Auf der Fahrerseite befindet sich in der B-
Säule der Schalter für
Innenraumüberwachung. Mit ihm kann die
Innenraumüberwachung für nur

einen

Schließvorgang abgeschaltet werden.
Damit wird verhindert, daß Alarm ausgelöst
wird, wenn z. B. ein Tier im verschlossenen
Fahrzeug bleiben soll.

Elektrische Schaltung

E183

Schalter für Innenraumüber-
wachung

F2

Türkontaktschalter vorn links

J347

Steuergerät für Ultraschallsensoren

Pin 13

Türkontaktschalter vorn links F2

Pin 9

Schalter für
Innenraumüberwachung E183

Die Innenraumüberwachung kann
nur bei geöffneter Fahrertür
abgeschaltet werden.
Das Steuergerät für Ultraschall-
sensoren bekommt das Signal
„geöffnete Fahrertür“ vom
Türkontaktschalter vorn links.

SSP 185/14

31

J347

SSP 185/15

13

E183

9

F2

1

5

3

2

2

1

3

4

Schalter für

Innenraumüberwachung

background image

15

Das Frischluftgebläse
(zur Zeit nur A8)

Bei der Sonderaustattung mit Solardach oder
Standheizung kann das Frischluftgebläse auch
bei abgestelltem Fahrzeug anlaufen.
Deswegen wird es von der
Innenraumüberwachung kontrolliert.

Funktion:

Wenn das Frischluftgebläse anläuft, kommt es
zu Luftbewegungen im Innenraum.
Diese Luftbewegungen könnten durch die
Innenraumüberwachung einen Fehlalarm
auslösen. Um das zu verhindern, wird die
Auslöseempfindlichkeit der Innenraum-
überwachung entsprechend angepaßt.

Elektrische Schaltung

J347

Steuergerät für Ultraschallsensoren

V2

Frischluftgebläse

Pin 4

Frischluftgebläse V2 (-)

Pin 14

Frischluftgebläse V2 (+)

SSP 185/12

Frischluftgebläse

J347

SSP 185/13

V2

4

14

M

Wird eine Standheizung nachge-
rüstet, muß das Frischluftgebläse an
die Elektrik der Innenraumüber-
wachung angeschlossen werden.
Dazu beachten Sie bitte die
entsprechende KD-Literatur.

background image

16

Aktoren

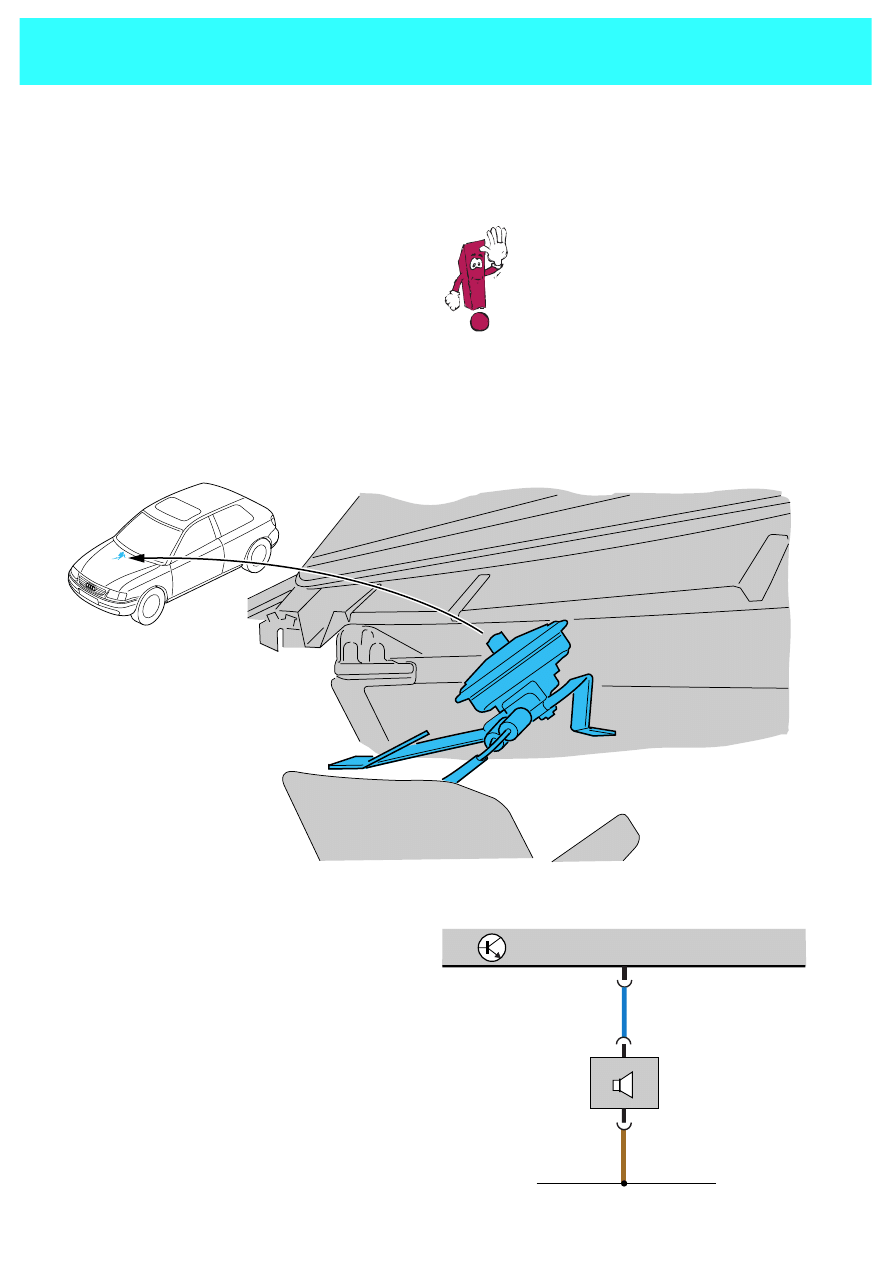

Das Signalhorn für
Diebstahlwarnanlage

Das Signalhorn für Diebstahlwarnanlage
befindet sich im Wasserkasten.
Es wird vom Steuergerät für
Diebstahlwarnanlage angesteuert und gibt
den akustischen Alarm.
Der akustische Alarm erfolgt abwechselnd
zum optischen Alarm der Blinkleuchten.

Elektrische Schaltung

H8

Signalhorn für Diebstahlwarn-
anlage

V94

Motor für Zentralverriegelung mit
Steuergerät für Abschaltver-
zögerung-Innenleuchten und
Diebstahlwarnanlage

Pin B/1

Alarmauslösung an Signalhorn für
Diebstahlwarnanlage H8

SSP 185/16

V94

SSP 185/17

H8

B/1

31

Die akustische Alarmauslösung ist
länderspezifisch.

background image

17

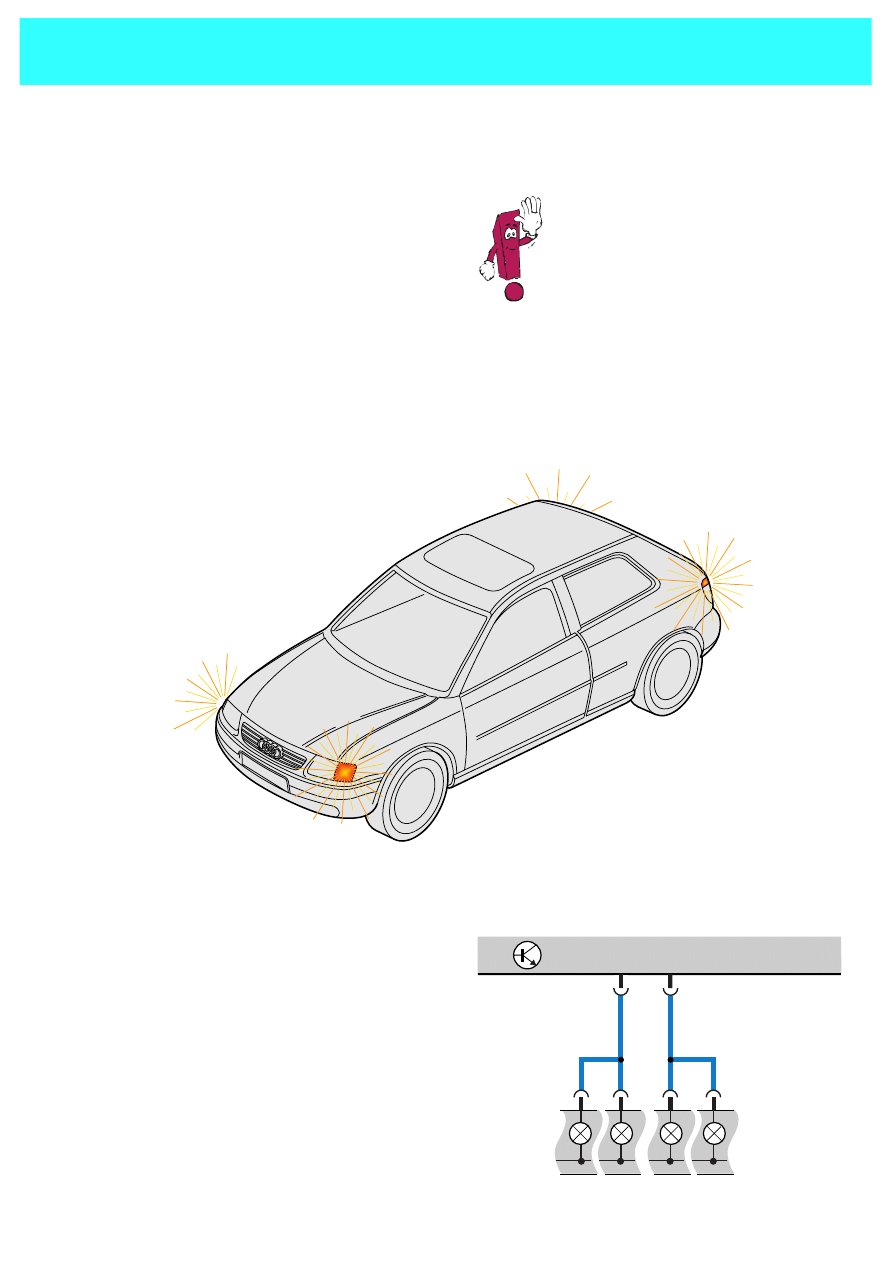

Die Blinkleuchten

Auch die Blinkleuchten werden vom
Steuergerät für Diebstahlwarnanlage
angesteuert.

Die optische Alarmauslösung ist
länderspezifisch.

Elektrische Schaltung

M5/M6

Blinkleuchten links

M7/M8

Blinkleuchten rechts

V94

Motor für Zentralverriegelung mit
Steuergerät für Abschaltver-
zögerung-Innenleuchten und
Diebstahlwarnanlage

Pin B/2

Blinkleuchten links M5/M6

Pin B/3

Blinkleuchten rechts M7/M8

V94

SSP 185/19

B/3

B/2

M7

M8

M5

M6

SSP 185/18

background image

18

Aktoren

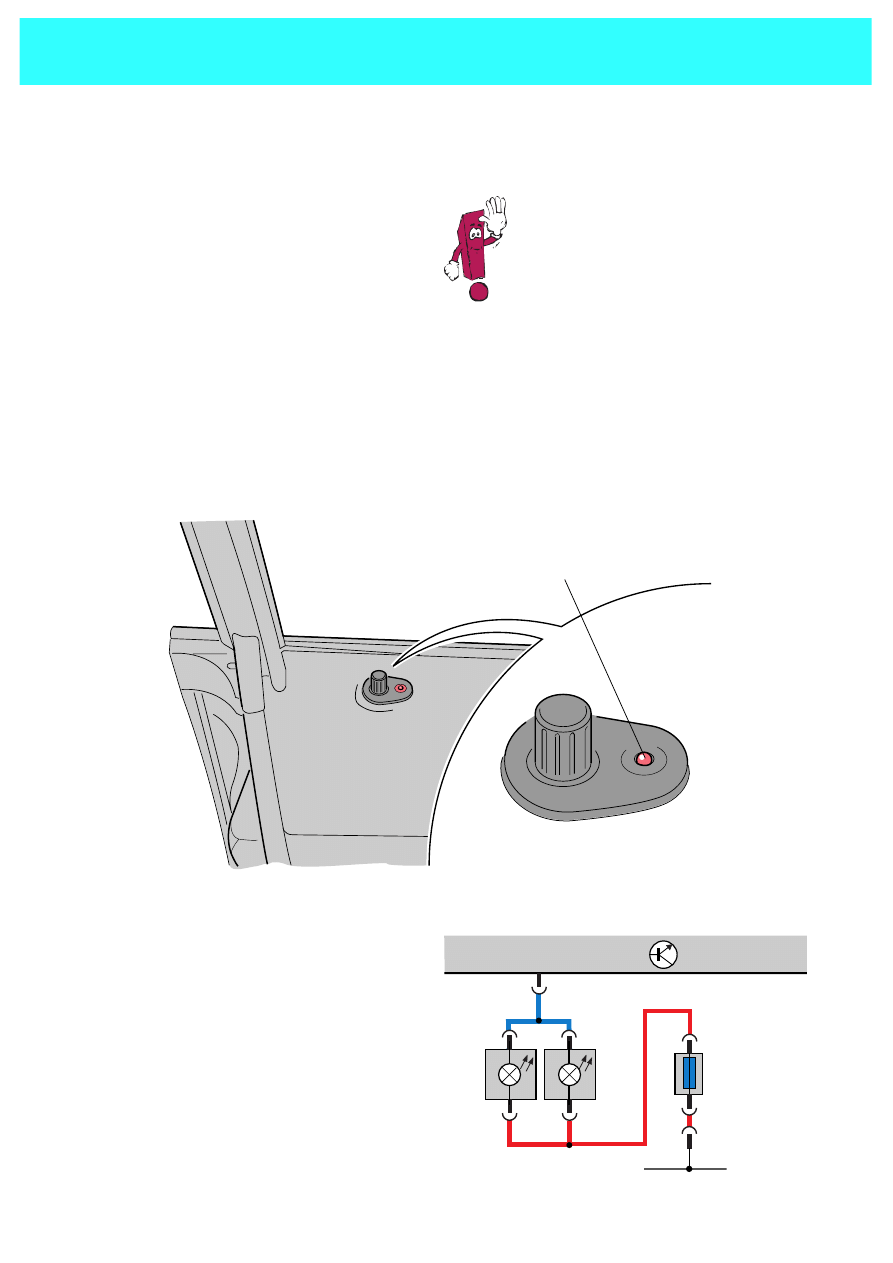

Die Warnleuchten

Der Audi A3 hat zur Kontrolle der
Innenraumüberwachung zwei Warnleuchten:
je eine in der Fahrer- und Beifahrertür neben
dem Türverriegelungsknopf.

Die Warnleuchten sind Leuchtdioden. Sie
werden vom Steuergerät für Ultraschall-
sensoren angesteuert. Die Blinkfrequenz zeigt
den Zustand der Innenraumüberwachung an.
Die Warnleuchten können als zusätzliche Hilfe
zur Eigendiagnose eingesetzt werden.

Blinkfrequenz:
siehe Kapitel „Diagnosehilfe“

Elektrische Schaltung

J347

Steuergerät für Ultraschallsensoren

M27/M28

Warnleuchten - Tür links und Tür
rechts

Pin 10

Ansteuerung Warnleuchten M27
und M28

SSP 185/21

Warnleuchte

J347

SSP 185/24

S14
10A

10

30

M28

M27

background image

19

Prüfen Sie Ihr Wissen

Teil 1

1.

Die Innenraumüberwachung besteht aus einem Steuergerät und

A

zwei Infrarotsensoren.

B

zwei Ultraschallsensoren-Einheiten.

C

einem Infraschallsensor.

2.

Das Steuergerät befindet sich

A

für den Audi A3 unter der Rücksitzbank.

B

für den Audi A3 im Kofferraum hinten links.

C

für den Audi A3 im Kofferraum hinten rechts.

3.

Die Sensoreinheit

A

arbeitet nach dem Sender-/Empfänger-Prinzip.

B

beinhaltet eine Verstärkungselektronik.

C

befindet sich in der B-Säule.

4.

Bei Avant-Fahrzeugen

A

werden die hinteren Seitenscheiben zusätzlich überwacht.

B

wird die Heckscheibe zusätzlich überwacht.

C

wird nichts zusätzlich überwacht.

background image

20

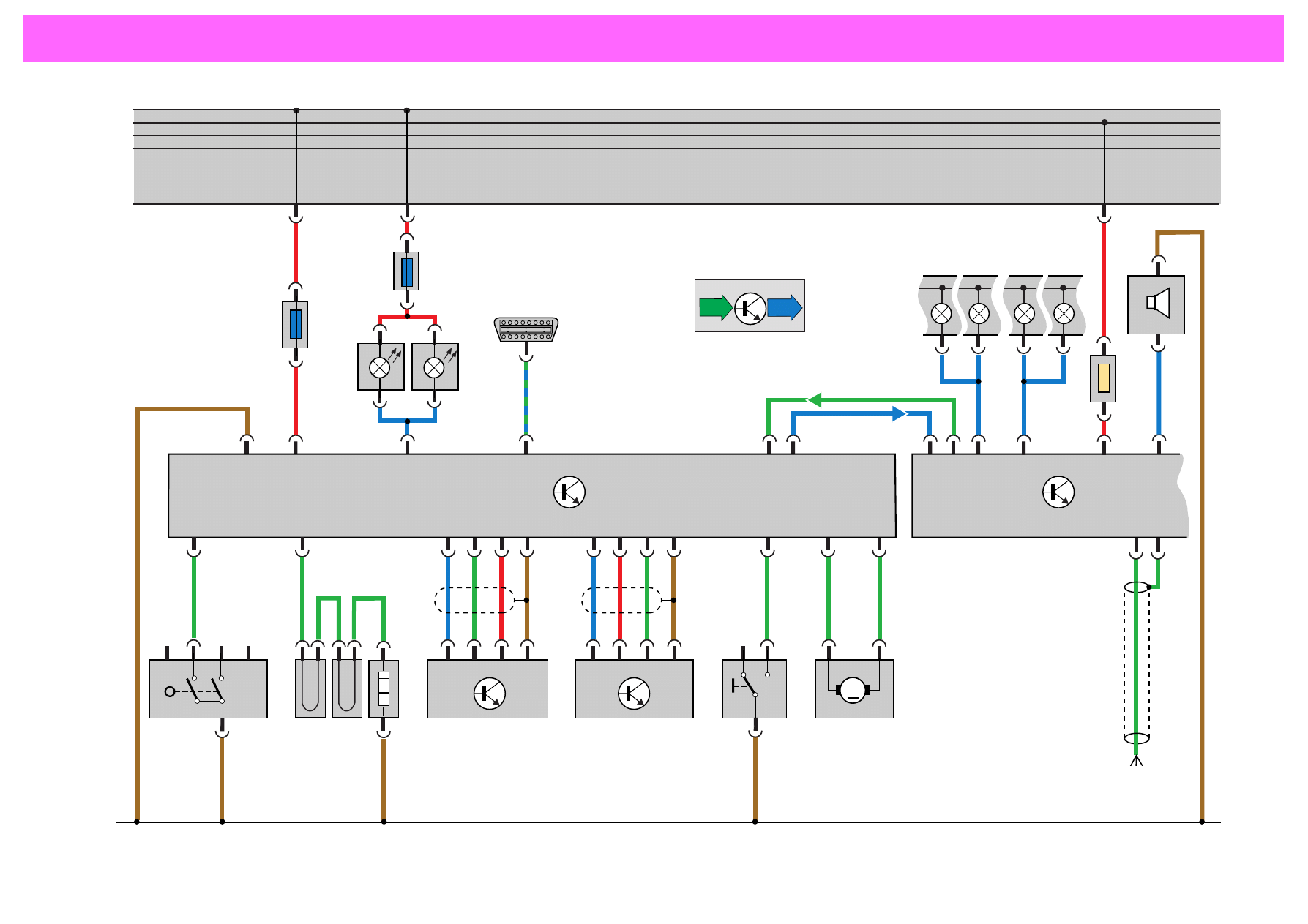

Funktionsplan

Bauteile:

E183

Schalter für Innenraumüberwachung

F2

Türkontaktschalter vorn links

G170

Ultraschallsensor links für
Diebstahlwarnanlage

G171

Ultraschallsensor rechts für
Diebstahlwarnanlage

G183

Glasbruchsensor, Seitenscheibe
hinten links (nur Avant-Fahrzeuge)

G184

Glasbruchsensor, Seitenscheibe
hinten rechts (nur Avant-Fahrzeuge)

H8

Signalhorn für Diebstahlwarnanlage

J347

Steuergerät für Ultraschallsensoren

K

Diagnoseanschluß

M5

Lampe für Blinklicht vorn links

M6

Lampe für Blinklicht hinten links

M7

Lampe für Blinklicht vorn rechts

M8

Lampe für Blinklicht hinten rechts

M27

Warnleuchte - Tür links

M28

Warnleuchte - Tür rechts

S6

Sicherung 6, Klemme 15

S14

Sicherung 14, Klemme 30

S238

Sicherung 238, Klemme 30

V2

Frischluftgebläse (nur A8 in
Verbindung Solardach/Standheizung)

V94

Motor für Zentralverriegelung mit
Steuergerät für Abschaltverzögerung-
Innenleuchten und
Diebstahlwarnanlage

Z1

Beheizbare Heckscheibe (nur Avant-
Fahrzeuge)

Farbcodierung:

Eingangssignal

Ausgangssignal

Plus

Masse

background image

21

in

out

30
15
X
31

31

30
15
X
31

31

S238

10A

G170

Z1

G184 G183

H8

S14

10A

11

1

10

2

6

5

7

8

18

15

1

2

4

3

13

G171

E183

V2

17

16

9

4

14

19

3

20

C/11 C/12 B/3

A/7 A/1

B/2

A/8

SSP 185/23

J347

V94

B/1

1

4

2

3

F2

1

5

3

2

2

1

3

M

M7

M8

M5

M6

M28

K

M27

4

S6

5A

Funkfernbedienung

background image

22

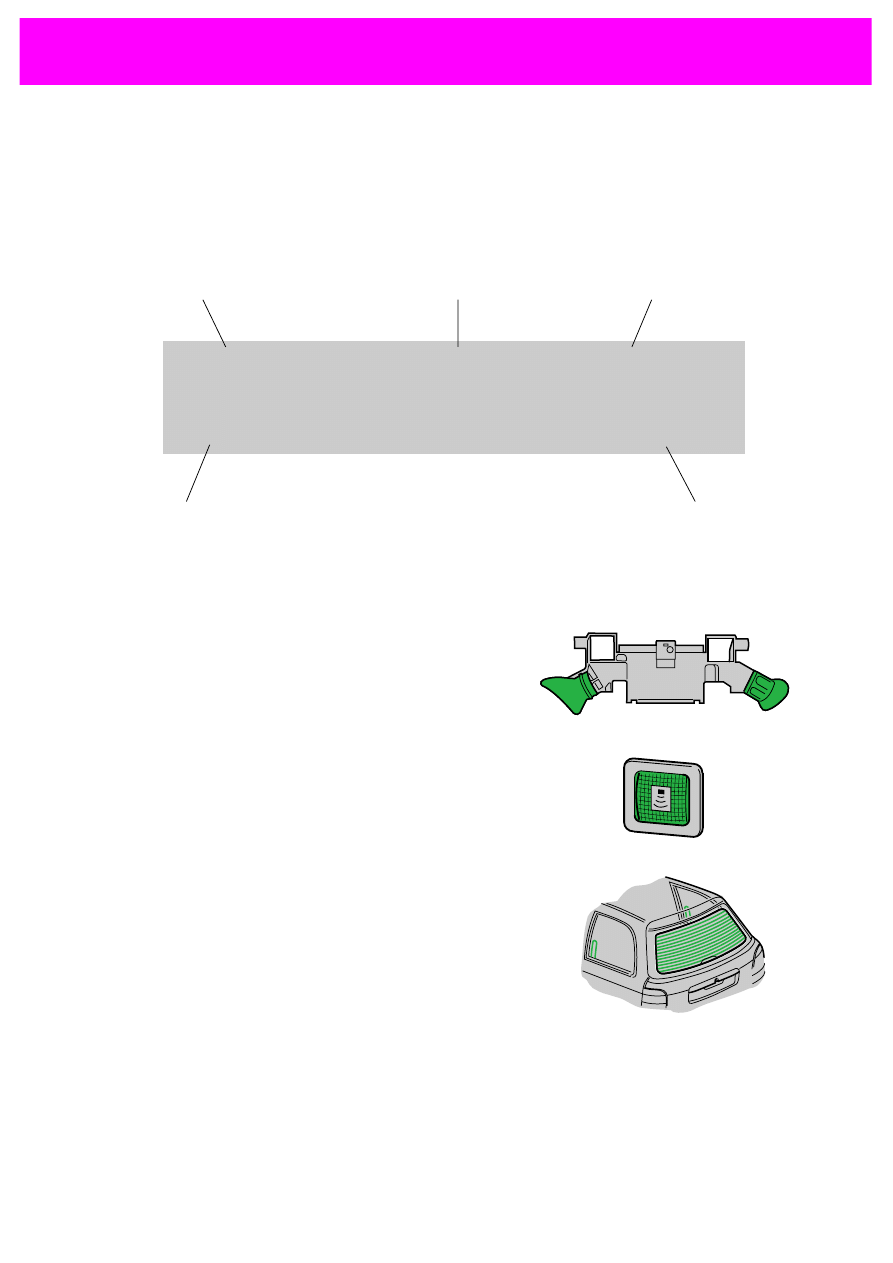

Eigendiagnose

Die Eigendiagnose der
Innenraumüberwachung

Von der Eigendiagnose werden die Sensoren,
die Aktoren und das Steuergerät für
Ultraschallsensoren überprüft.
Geprüft wird das System mit dem
Fehlerauslesegerät V.A.G 1551 oder 1552.

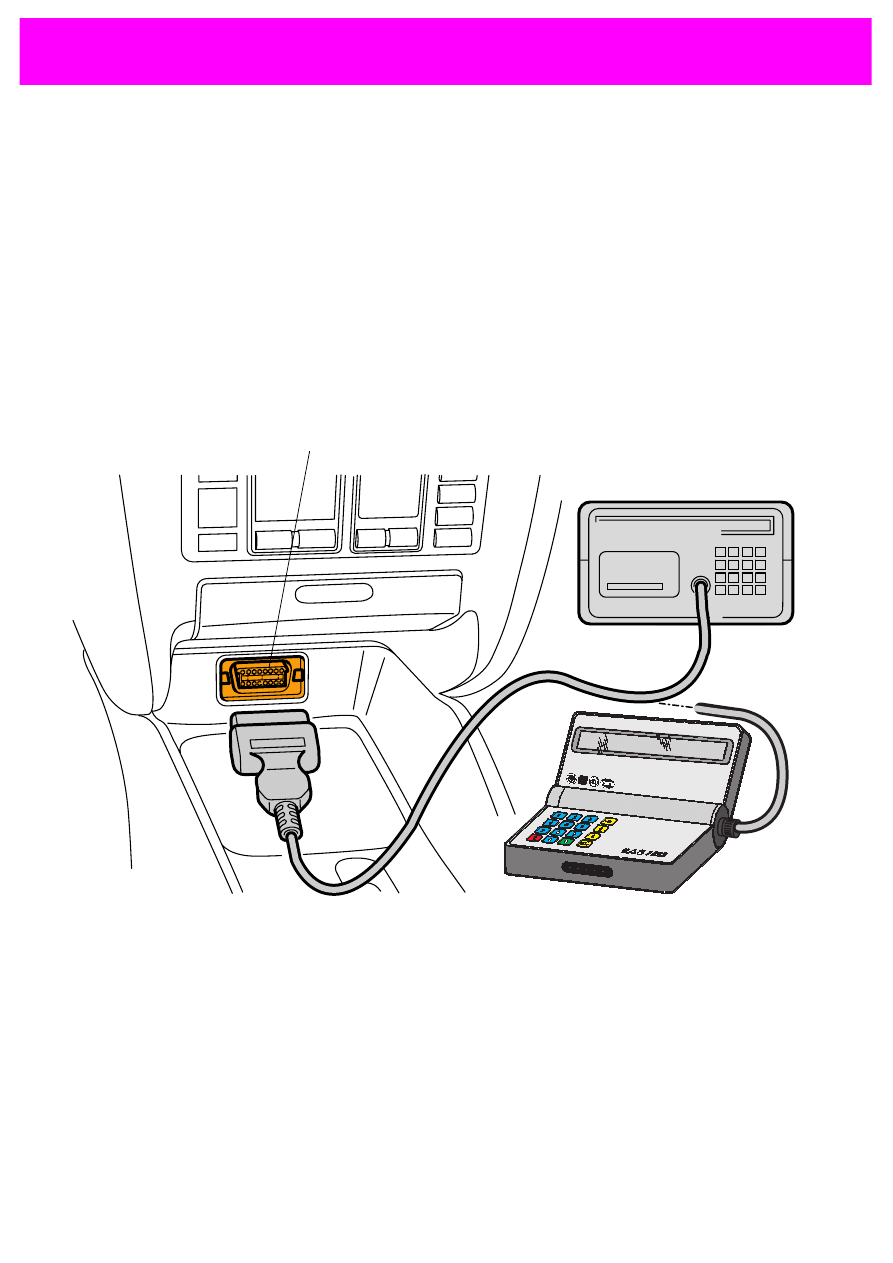

Der Diagnose-Steckanschluß befindet sich
beim Audi A3 in der Mittelkonsole unterhalb
des Aschenbechers.

Das Adreßwort für die Innenraumüber-
wachung ist „45“.

Es ermöglicht folgende Funktionen:

¥

01 Steuergeräteversion abfragen

¥

02 Fehlerspeicher abfragen

¥

03 Stellglieddiagnose

¥

05 Fehlerspeicher löschen

¥

06 Ausgabe beenden

¥

07 Steuergerät codieren

¥

08 Meßwerteblock lesen

¥

10 Anpassung

Diagnose-Steckanschluß

V.A.G 1551

SSP 185/34

background image

23

8L0951173

00011

Innenraumüberwachung

Dxx

Funktion 01 Steuergeräteversion abfragen

In der Funktion 01 „Steuergeräteversion
abfragen“ sehen Sie folgende Informationen
im Display:

WSC 00000

Teile-Nummer

Adreßwort

Softwarestand

Codierung

Werkstattcode

Funktion 02 Fehlerspeicher abfragen

In der Funktion 02 „Fehlerspeicher abfragen“
werden folgende Informationen abgelegt:

¥

Steuergerät für Ultraschallsensoren

¥

Ultraschallsensor links und rechts für DWA

¥

Schalter für Innenraumüberwachung

¥

Glasbruchsensoren (nur Avant)

Zusätzlich wird abgelegt, welcher Sensor
Alarm ausgelöst hat:

¥

Alarm durch Sensor für DWA hinten links

¥

Alarm durch Sensor für DWA hinten rechts

¥

Alarm durch Sensor für DWA vorn links

¥

Alarm durch Sensor für DWA vorn rechts

¥

Alarm durch Glasbruchsensoren

SSP 185/25

background image

24

Eigendiagnose

Funktion 03 Stellglieddiagnose

In der Funktion 03 „Stellglieddiagnose“ wird
folgendes angesteuert:

¥

Warnleuchte - Tür links M27 und
Warnleuchte - Tür rechts M28
Die LEDs leuchten ständig.

¥

Alarmauslösung erzeugen
Das Steuergerät für Ultraschallsensoren
sendet ein Alarmsignal an das Steuergerät
für Diebstahlwarnanlage. Das Signalhorn
für Diebstahlwarnanlage und die Blinker
werden angesteuert.

¥

Leitung für Spannungsversorgung
Auf diese Leitung wird eine konstante
Spannung von 8 Volt gelegt.

¥

Leitung für Taktsignal
Auf diese Leitung wird eine konstante
Spannung von 5 Volt gelegt.

Stellglieddiagnose
0056A
Alarmauslösung erzeugen

Beispiel:

Funktion 07 Steuergerät codieren

Codierung

In der Funktion 07„Steuergerät codieren“ wird
folgendes codiert:

1. Stelle:

immer 0

2. Stelle:

immer 0

3. Stelle:

Fahrzeug, 0 = A3, A6 ; 1 = A4, A8

4. Stelle:

Schärfemodus, 0 = statisch ; 1 = dynamisch
Der Schärfemodus muß codiert werden, wenn ein Steuergerät für Ultraschallsensoren
der neuen Generation (Eigendiagnosefähig) mit einem Motor für Zentralverriegelung
V94 der alten Generation verbaut wird.

Beachten Sie bitte den entsprechenden Reparaturleitfaden.

5. Stelle:

Avant/Limousine, 1 = Limousine ; 2 = Avant

Beispiel:

Innenraumüberwachung

8L0951173

00011

Dxx

WSC 00000

Für die Warnleuchten M27 und M28
wird in der Stellglieddiagnose die
Kontrollampe K95 angezeigt.

background image

25

Funktion 08 Meßwerteblock lesen

In der Funktion 08 können folgende
Informationen ausgelesen werden:

Meßwerteblock lesen

0000

Beispiel:

50 bis XXX %

--

--

Empfindlichkeitseinstellung der
Ultraschallsensoren 50 bis 100 %

1. Stelle:

Schalter für Innenraumüber-
wachung
1 = gedrückt ; 0 = nicht gedrückt

2. Stelle:

Türkontaktschalter vorn links
1 = Fahrertür auf ; 0 = Fahrertür zu

3. Stelle:

Schärfen-Signal von Diebstahl-
warnanlage
1= scharf ; 0 = nicht scharf

4. Stelle:

Glasbruchsensoren (nur Avant)
1 = Glasbruch erkannt ; 0 =
Scheiben i.O.

Meßwert

Funktion 10 Anpassung

In der Funktion 10 „Anpassung“ kann die
Empfindlichkeit der Ultraschallsensoren
verändert werden. Die Empfindlichkeit kann
von 50 bis 100 % eingestellt werden.

Anpassung durchführen

0000

Beispiel:

80 %

Empfindlichkeitseinstellung der
Ultraschallsensoren 50 bis 100 %

background image

26

Diagnosehilfe

Die Diagnosehilfe über die
Warnleuchten

Die Warnleuchten zeigen durch die
Blinkfrequenz den momentanen Zustand der
Innenraumüberwachung an.

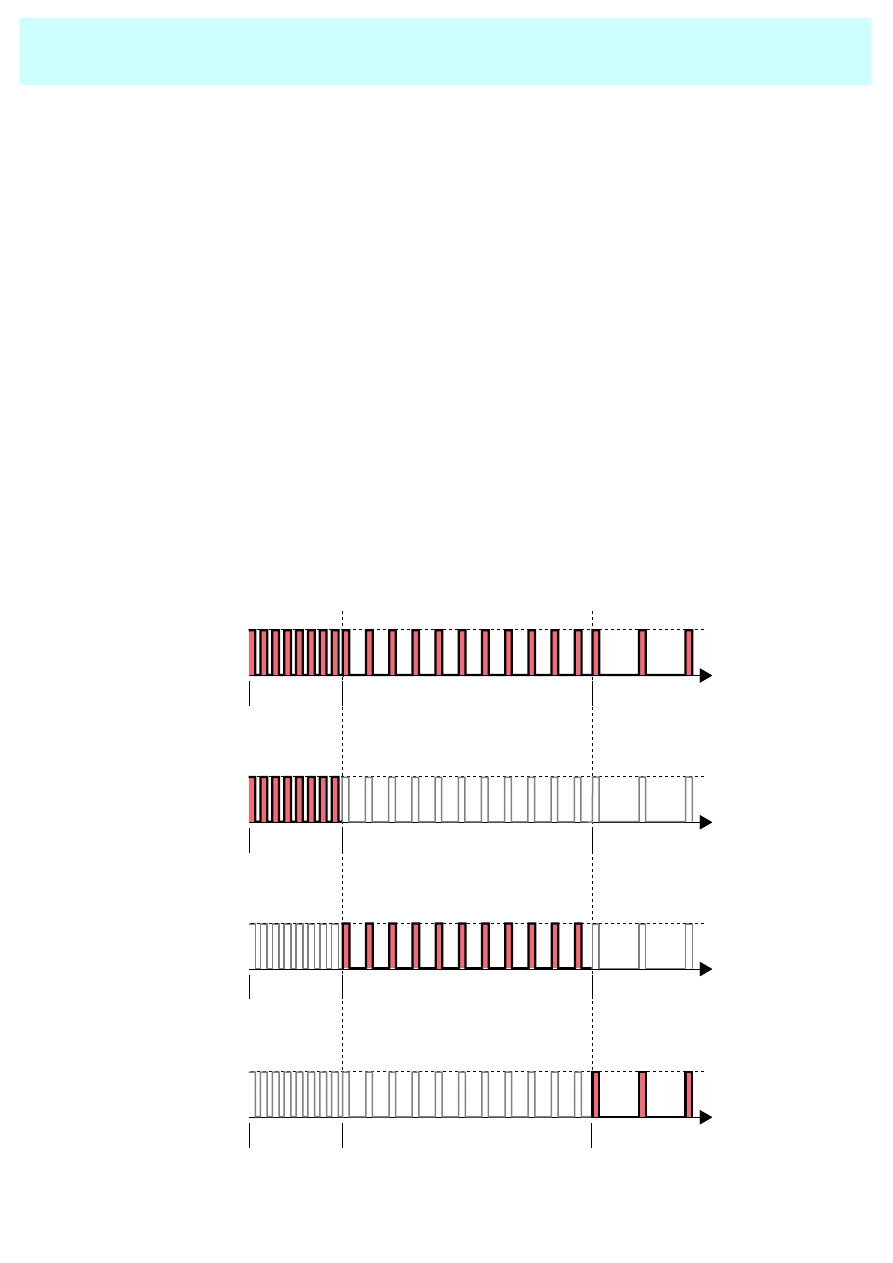

An einem Beispiel werden die ersten 30
Sekunden nach dem Schärfen der Innenraum-
überwachung gezeigt. Dieses Beispiel zeigt
Schärfen, Tür zu, Selbsttest i. O.

Weitere Möglichkeiten finden Sie im
Reparaturleitfaden.

SSP 185/26

LED an

LED aus

LED aus

LED an

LED an

LED an

LED aus

LED aus

Zustand Schärfen,
Tür zu,
Selbsttest i. O.

In den ersten 2 Sekunden
blinken die Warnleuchten
3,3mal pro Sekunde.

Die nächsten 28 Sekunden
blinken die Warnleuchten
2mal pro Sekunde.

Nach diesen 30 Sekunden
blinken die Warnleuchten
immer alle 2 Sekunden
einmal.

2 s

2 Hz

0,5 Hz

3,3 Hz

28 s

3,3 Hz

2 s

2 Hz

28 s

0,5 Hz

Blinkfrequenz pro Sekunde

Gesamtdarstellung

Einzeldarstellung

background image

27

Prüfen Sie Ihr Wissen

Teil 2

1.

Die Innenraumüberwachung

A

ist eigendiagosefähig.

B

besitzt das Adreßwort „45“.

C

ist ausschließlich über die Kontrolleuchten diagnosefähig.

2.

Die Eigendiagnose umfaßt unter anderem die Funktionen:

A

Stellglieddiagnose

B

Meßwerteblock lesen

C

Anpassung

3.

In der Funktion 02 „Fehlerspeicher abfragen“ sind folgende Informationen abgelegt:

A

Steuergerät für Ultraschallsensoren

B

Ultraschallsensor links und rechts für DWA

C

Türkontaktschalter vorn links

D

Schalter für Innenraumüberwachung

4.

Die Warnleuchten

A

ermöglichen eine Diagnosehilfe.

B

leuchten ständig, wenn das System in Ordnung ist.

C

zeigen durch die Blinkfrequenz den Zustand der Innenraumüberwachung an.

background image

28

Notizen

background image

29

background image

30

Notizen

background image

31

T eil1: 1. A; 2. B; 3. A, B, C; 4. A, B

T eil 2: 1. A, B; 2. A, B, C; 3. A, B, D; 4. A, C

background image

Selbststudienprogramm

Kundendienst

Service

Nur für den internen Gebrauch.
© VOLKSWAGEN AG, Wolfsburg
Alle Rechte sowie technische Änderungen vorbehalten

Dieses Papier wurde aus
chlorfrei gebleichtem
Zellstoff hergestellt.

`

Innenraum-
überwachung

Konstruktion und Funktion

185

640.2810.04Technischer Stand: 06/96


Wyszukiwarka

Podobne podstrony:
SSP 351 DE
SSP 396 DE
SSP 009 de Felicia Охранная система
SSP 173 DE
SSP 050 DE
SSP 192 DE
SSP 200 DE
SSP 294 DE
SSP 186 DE
SSP 288 DE
SSP 235 DE
SSP 263 DE Karosserie Polo 2002
SSP 358 DE
SSP 098 DE
SSP 320 DE
SSP 196 DE
SSP 212 DE
SSP 040 DE
SSP 070 DE

więcej podobnych podstron
