J - 55

JABEL

®

ZASILACZ SYMETRYCZNY +/-18V

Zasilacz przeznaczony jest do wspó³pracy ze
wzmacniaczami wykonanymi na uk³adach
TDA2030, TDA2040, TCA365, TCA1365 .
P o u z u p e ³ n i e n i u o d p o w i e d n i m
transformatorem sieciowym zasilacz mo¿na
stosowaæ do zestawów J-01 (wzmacniacz
2x15W), J-36 (wzmacniacz 15W), J-45
(wzmacniacz 2x45W ). Z dostêpnych w handlu
transformatorów nadaj¹ siê nastêpuj¹ce typy :
TS40/81, TS50/47, TS60/12. Mo¿liwe jest
u z y c i e t r a n s f o r m a t o r ó w i n n e g o t y p u
posiadaj¹cych napiêcie wyjœciowe 2x13...15V i

pr¹d obci¹¿enia min. 1,5-2A . Przy ni¿szych napiêciach wyjœciowych nale¿y siê
liczyæ ze zmniejszeniem mocy wyjœciowych wspó³pracuj¹cych wzmacniaczy.

D1-D4.........DIODA PROSTOWNICZA 3A 1N5408
C1-C2........2200-4700uF/25V
GNIAZDA BEZPIECZNIKOWE..........2 KPLT.
WK£ADKA BEZPIECZNIKOWA........2 SZT . (W ZALE¯NOŒCI OD TYPU WZMACNIACZA)
P£YTKA DRUKOWANA

WYKAZ ELEMENTÓW ZESTAWU:

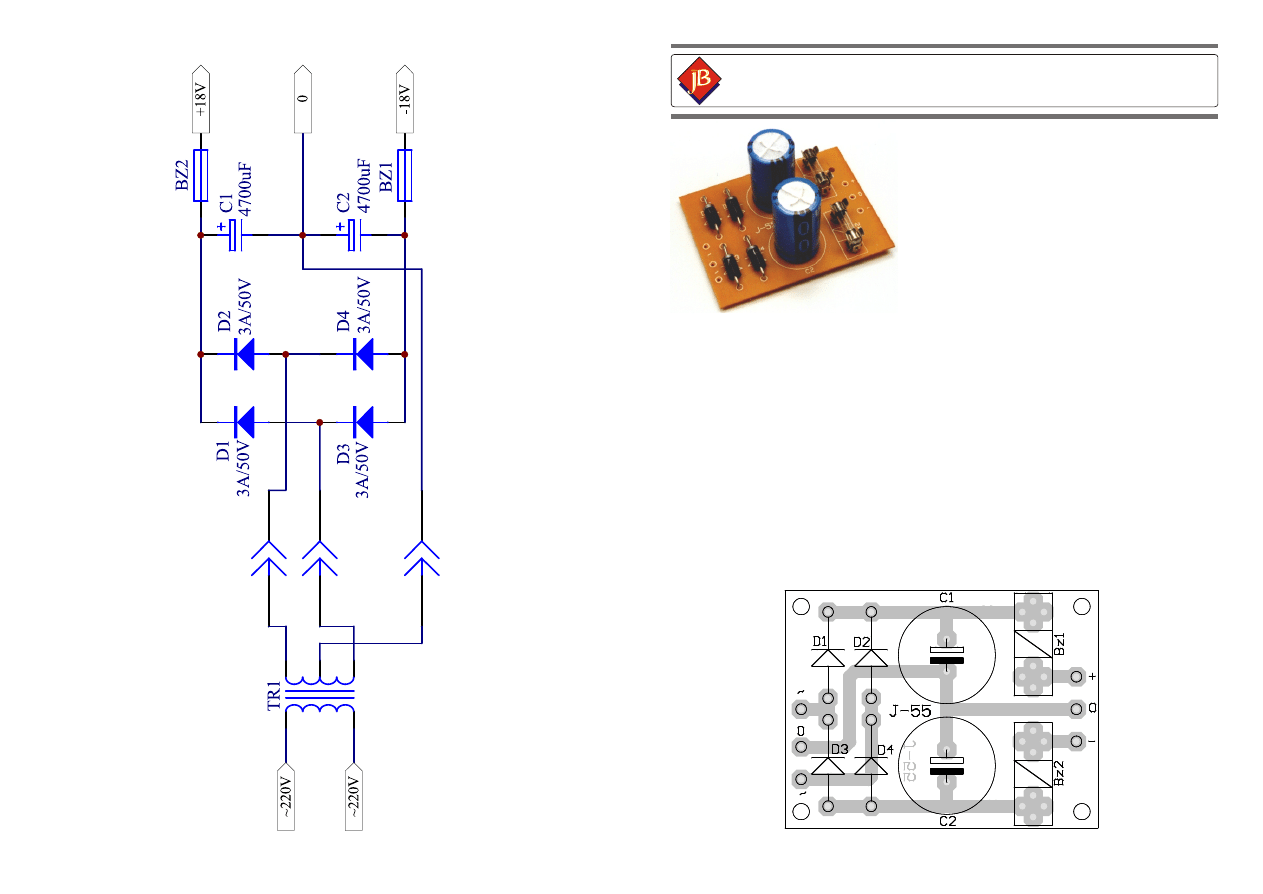

S

c

h

e

m

a

t

id

e

o

w

y

Schemat monta¿owy
