Lodówka

Opis funkcji i działania

1 711 222

19:02-01

Wydanie 2

pl

©

Scania CV AB 1998, Sweden

background image

Spis treści

2

©

Scania CV AB 1998, Sweden

19:02-01pl

Spis treści

Opis funkcji

........................................................................ 3

Operacja ........................................................ 4

Wykrywanie usterek

........................................................................ 7

Opis pracy

Wymontowanie z pojazdu ....................... 11

Zamontowanie w pojeździe...................... 12

Wymontowanie sprężarki......................... 13

Zamontowanie sprężarki.......................... 15

Bezpieczniki ............................................... 17

Wymiana zespołu sterującego.................. 19

Wymiana termostatu................................. 20

Wymiana przełącznika przechylnego...... 21

Wymiana bezpiecznika termicznego....... 21

Wymiana pokrywy..................................... 22

Wymiana żarówki...................................... 23

Inne usterki i problemy............................. 23

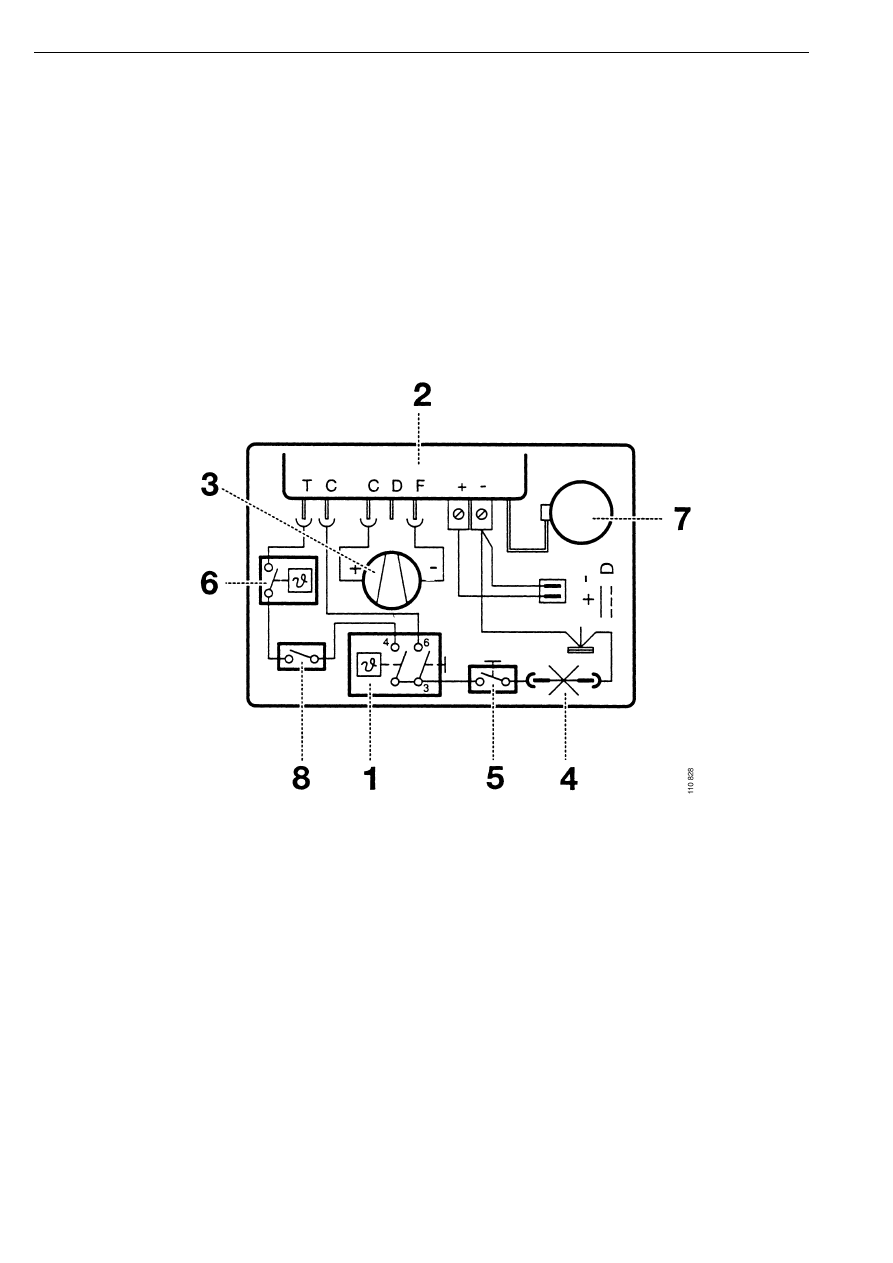

Schemat instalacji elektrycznej

Lodówka..................................................... 24

Schemat połączeń ...................................... 25

Dane

...................................................................... 25

background image

19:02-01pl

©

Scania CV AB 1998, Sweden

3

Opis funkcji

Opis funkcji

Lodówka jest oryginalnym elementem wyposażenia firmy
Scania. Jej zadaniem jest chłodzenie produktów
spożywczych. Została specjalnie skonstruowana dla firmy
Scania i ma przygotowane miejsce w kabinie, w schowku
pomiędzy siedzeniami.

Lodówka jest zasilana przez 24 V instalację elektryczną
pojazdu. Jest ona wyposażona w zabezpieczenie przed
wahaniami napięcia. Jeżeli napięcie spadnie poniżej
ustalonej wartości, lodówka wyłącza się, aby nie doszło do
rozładowania akumulatora. Gdy napięcie rośnie ponownie
po ładowaniu akumulatora, lodówka włącza się
automatycznie.

Działaniem steruje zespół sterujący znajdujący się w
lodówce. Zespół sterujący ma bezpiecznik, który
zabezpiecza lodówkę.

Zamknięty układ chłodzenia wykorzystuje chłodziwo nie
zawierające freonu R134a. Chłodziwo to jest
przepompowywane w układzie przez sprężarkę.

U góry lodówki znajduje się skala termostatu. Służy ona
zarówno do uruchamiania lodówki jak i ustawiania
temperatury. Regulacja temperatury następuje płynnie aż
do ostatniej pozycji - mrożenia. W tym położeniu
temperatura lodówki może być obniżona do około-10

°C,

zależnie od aktualnej temperatury w kabinie.

OSTRZEZENIEVARNING!

!

Lodówka musi być wyłączana przed
podniesieniem kabiny. Po opuszczeniu
kabiny lodówka powinna być włączona
dopiero po upływie godziny.

background image

Opis funkcji

4

©

Scania CV AB 1998, Sweden

19:02-01pl

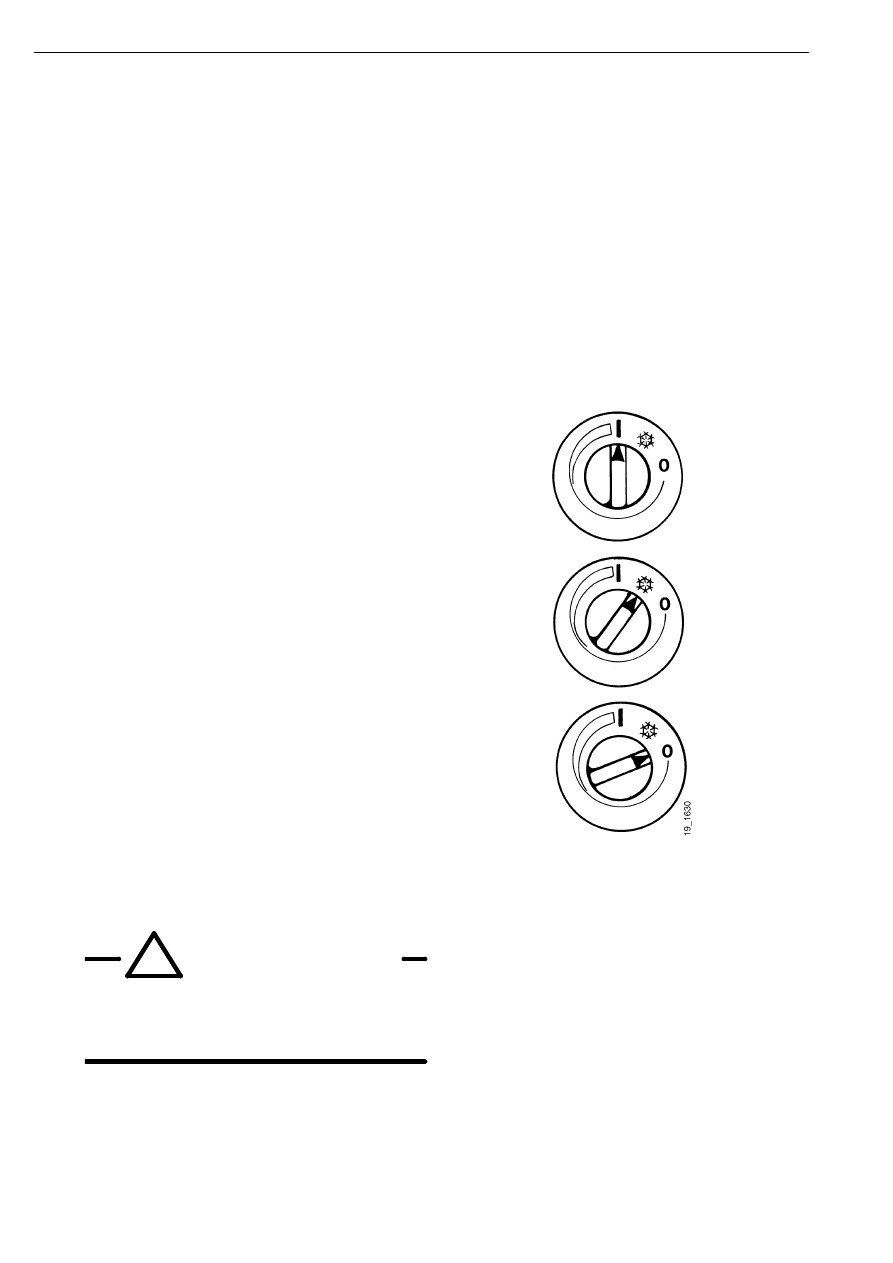

Funkcja chłodzenia

Lodówka jest włączana przez obracanie skali
termostatu z położenia 0-. Wymaganą
temperaturę ustawia się za pomocą skali.
Ustawiona wartość temperatury jest
następnie kontrolowana automatycznie
przez termostat lodówki.

Funkcja zamrażania

Jeżeli skala zostanie ustawiona w położenie
mrożenia, temperatura może zostać
obniżona do około- 10° C. Funkcja
zamrażania nie powinna być używana przez
czas dłuższy niż 24 godziny.

Wyłączanie

Gdy skala zostanie ustawiona na 0, lodówka
jest wyłączona.

OSTRZEZENIEVARNING!

!

Nie wolno przechowywać w lodówce
substancji łatwopalnych i zbiorników gazu.
Istnieje wówczas ryzyko eksplozji.

Operacja

Ważne! Upewnij się, czy otwory
wentylacyjne z przodu i z tyłu lodówki nie są
zablokowane.

Nigdy nie wkładaj do lodówki ciepłych
produktów.

background image

19:02-01pl

©

Scania CV AB 1998, Sweden

5

Opis funkcji

Użytkowanie

Czyszczenie

Czyść lodówkę regularnie. Wyłącz ją
obracając skalę w położenie 0. Wytrzyj
lodówkę wewnątrz i na zewnątrz za pomocą
delikatnego nieperfumowanego płynu do
mycia. Nie stosuj żadnych silnych
detergentów, proszku do czyszczenia,
szczotki drucianej ani rozpuszczalników,
które mogłyby uszkodzić lodówkę. Po
czyszczeniu lodówkę należy wytrzeć do
sucha.

Odmrażanie

Wydajność chłodzenia zmniejsza się, jeżeli
na ściankach lodówki osiądzie
5 mm warstwa lodu. Można temu zapobiec
rozmrażając lodówkę. Wyłącz lodówkę,
wyjmij zawartość i poczekaj, aż lód
stopnieje. Nie używaj ciepłej wody ani
żadnych narzędzi, które mogłyby porysować
powierzchnię. Umyj lodówkę zgodnie z
opisem.

Po wyłączeniu lodówki

Jeżeli lodówka nie będzie używana przez
dłuższy czas, należy ją rozmrozić i
gruntownie umyć wewnątrz. Upewnij się, czy
pokrywa nie jest całkowicie zamknięta, aby
do wnętrza lodówki dostawało się powietrze.

Konserwacja

Smaruj uszczelnienie pokrywy talkiem raz
na rok.

background image

6

©

Scania CV AB 1998, Sweden

19:02-01pl

background image

19:02-01pl

©

Scania CV AB 1998, Sweden

7

Wykrywanie usterek

Wykrywanie usterek

Sprężarka nie działa, brak efektu
chłodzenia

1

Sprawdź zasilanie lodówki

1

Jeżeli napięcie jest mniejsze niż 23V,
sprawdź akumulator pojazdu.

2

Jeżeli nie ma w ogóle napięcia, sprawdź
bezpiecznik w centralnej skrzynce
bezpieczników.

3

Jeżeli napięcie przekracza 23V, przejdź
do punktu 2.

2

Sprawdź zasilanie zespołu sterującego
lodówką

1

Jeżeli napięcie jest niższe niż 23V,
sprawdź przewody instalacji
elektrycznej.

2

Jeżeli napięcie przekracza 23V, przejdź
do punktu 3.

3

Sprawdź bezpiecznik zespołu
sterującego.

1

Wymień bezpiecznik, jeżeli jest
przepalony.

background image

Wykrywanie usterek

8

©

Scania CV AB 1998, Sweden

19:02-01pl

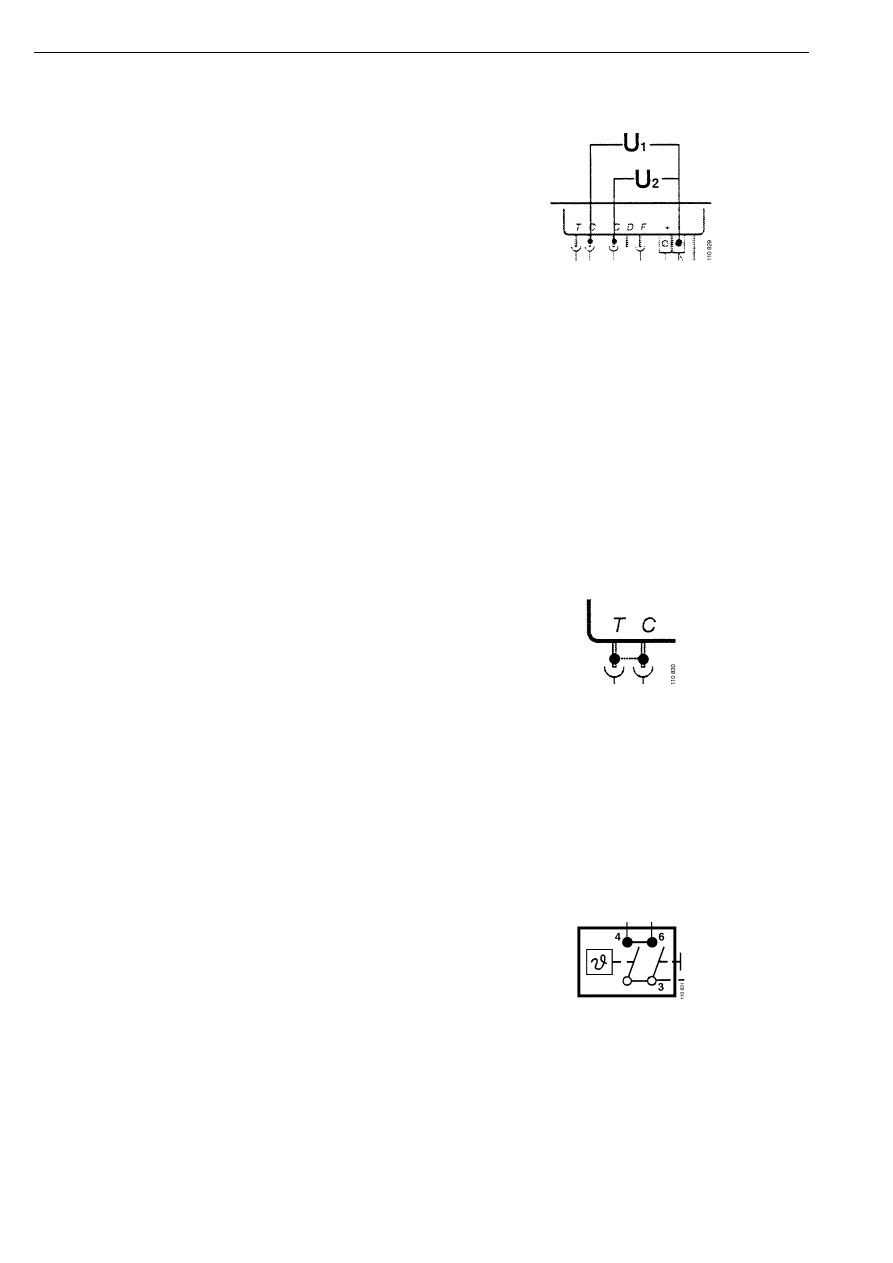

4

Sprawdź napięcie na końcówkach
zespołu sterującego

1

Jeżeli na jednej z końcówek C nie ma
napięcia, należy wymienić zespół
sterujący.

2

Jeżeli na obydwu kocówkach nie ma
napięcia, przejdź do punktu 5.

5

Zwarcie końcówek T i C zespołu
sterującego

1

Jeżeli sprężarka nie uruchamia się po
30-40 sekundach, należy wymienić całe
urządzenie chłodzące.

2

Jeżeli sprężarka uruchamia się po 30-40
sekundach, urządzenie chłodzące jest
sprawne. Przejdź do punktu 6.

6

Zwarcie końcówek 4 i 6 termostatu

1

Jeżeli sprężarka uruchamia się po 30-40
sekundach, termostat musi być
wymieniony.

2

Jeżeli sprężarka nie uruchamia się po
30-40 sekundach, termostat jest sprawny.
Przejdź do punktu 7.

background image

19:02-01pl

©

Scania CV AB 1998, Sweden

9

Wykrywanie usterek

7

Zwarcie końcówek dwóch
bezpieczników termicznych

1

Jeżeli sprężarka uruchamia się po 30-40
sekundach, bezpiecznik termiczny musi
być wymieniony.

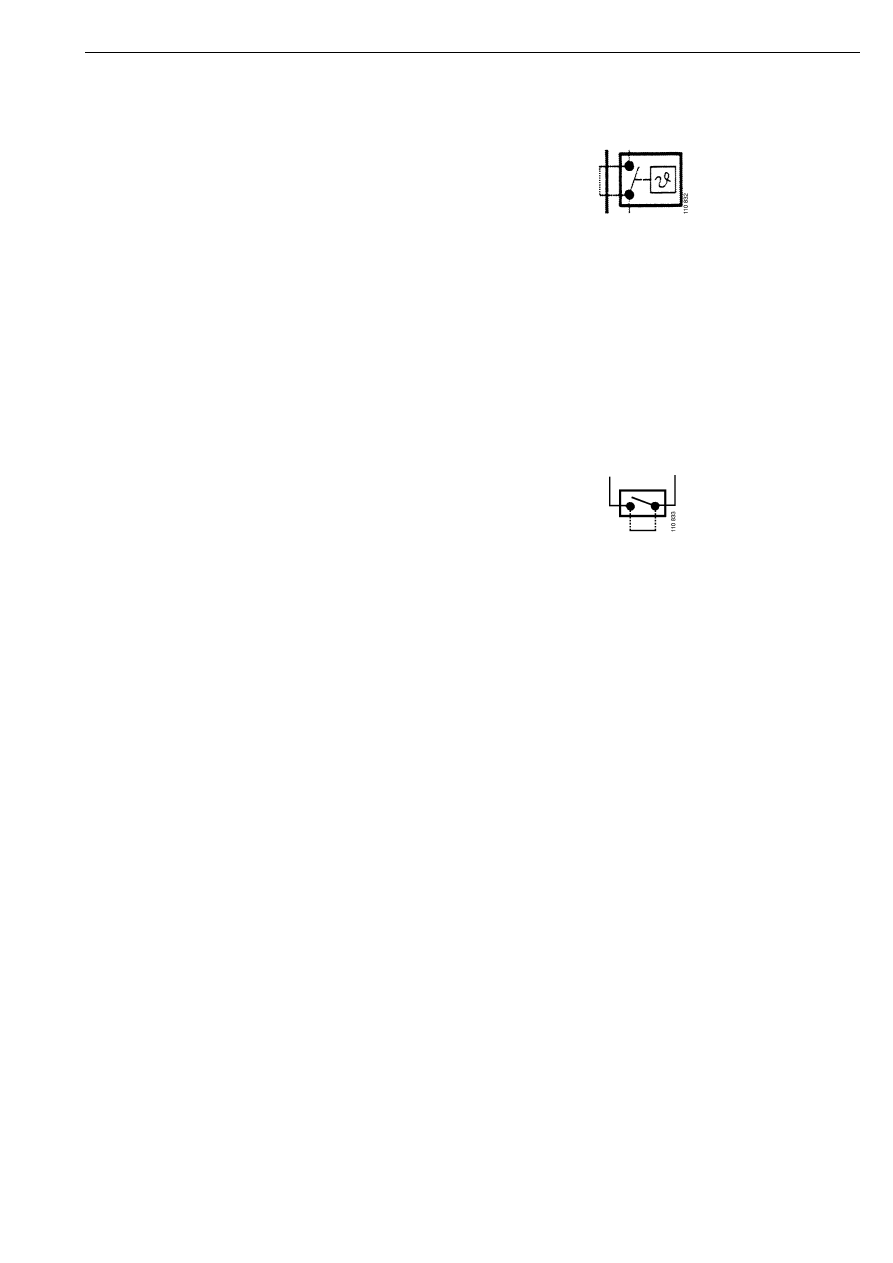

8

Zwarcie końcówek przełącznika
przechylnego

1

Jeżeli sprężarka uruchamia się po 30-40
sekundach, przełącznik przechylny musi
być wymieniony.

Jeżeli sprężarka wciąż nie uruchamia się,
prawdopodobnie uszkodzonych jest kilka
podzespołów. Łącząc wyżej opisane sposoby
wykrywania usterek ustal, które elementy są
uszkodzone.

background image

Wykrywanie usterek

10

©

Scania CV AB 1998, Sweden

19:02-01pl

Sprężarka działa, niewystarczające
chłodzenie

Otwory wentylacyjne

Upewnij się, że otwory wentylacyjne są
czyste i nie są zakryte.

Uszczelnienia pokrywy

Jeżeli uszczelnienie pokrywy jest
uszkodzone, musi być wymienione, W
przeciwnym wypadku może się na przykład
tworzyć warstwa lodu, pogarszając
działanie urządzenia.

Tworzenie się warstwy lodu

Jeżeli na parowniku tworzy się warstwa
lodu grubsza niż 3 cm, lodówka musi być
rozmrożona.

Wentylator

Jeżeli wentylator nie działa, wentylator lub
zespół sterujący jest uszkodzony.

Sprawdź, czy jest napięcie na końcówce C
(U2) zespołu sterującego. Patrz
Wykrywanie usterek. Jeżeli na końcówce
jest napięcie, uszkodzony jest wentylator i
należy go wymienić. Jeżeli na końcówce nie
ma napięcia, uszkodzony jest zespół
sterujący i należy go wymienić.

Oświetlenie

Otwórz pokrywę i sprawdź, czy światło
gaśnie po przyciśnięciu przycisku. Jeżeli nie
gaśnie, należy wymienić przycisk.

Sprężarka działa, brak chłodzenia

Jeżeli sprężarka działa, ale nie ma efektu
chłodzenia, uszkodzony jest agregat
chłodniczy i musi być wymieniony.

background image

19:02-01pl

©

Scania CV AB 1998, Sweden

11

Opis pracy

Opis pracy

Wymontowanie z pojazdu

1

Zdejmij pokrywę sprężarki. W nowszych
modelach najpierw musi być wyjęta
skala termostatu.

2

W starszych modelach: Odłącz przewody
od termostatu. Oznacz przewody tak,
aby można je było ponownie założyć we
właściwe gniazda.

3

Wyjmij płytę chłodzącą lodówki.

4

Wyjmij zacisk mocujący rurę chłodzącą i
instalację termostatu. Odchyl płytę
chłodzącą i wyjmij czujnik termostatu z
mocowania. Zdejmij pokrywę wraz z
termostatem i czujnikiem.

5

Odkręć dwie śruby mocujące zespołu
sprężarki i śrubę w komorze chłodzącej.

6

Unieś lodówkę i odłącz złącze
elektryczne. Wynieś lodówkę z pojazdu.

background image

Opis pracy

12

©

Scania CV AB 1998, Sweden

19:02-01pl

4

Załóż przewody instalacji elektrycznej
na termostacie korzystając z oznaczeń.

5

Podłącz lodówkę do zasilania.

6

Załóż pokrywę sprężarki. Upewnij się,
że jest ona szczelna wokół rury
chłodzącej i przewodów instalacji
termostatu.

7

Nowsze wersje: załóż skalę termostatu.

Zamontowanie w pojeździe

1

Wnieś lodówkę do kabiny.

2

Odchyl płytę chłodzącą i załóż czujnik
termostatu. Załóż zacisk mocujący rurę
chłodzącą i instalację termostatu.
Upewnij się, że uszczelnienie dobrze
przylega wokół rur.

3

Załóż płytę chłodzącą na miejsce.

Termostat, wersja 1

background image

19:02-01pl

©

Scania CV AB 1998, Sweden

13

Opis pracy

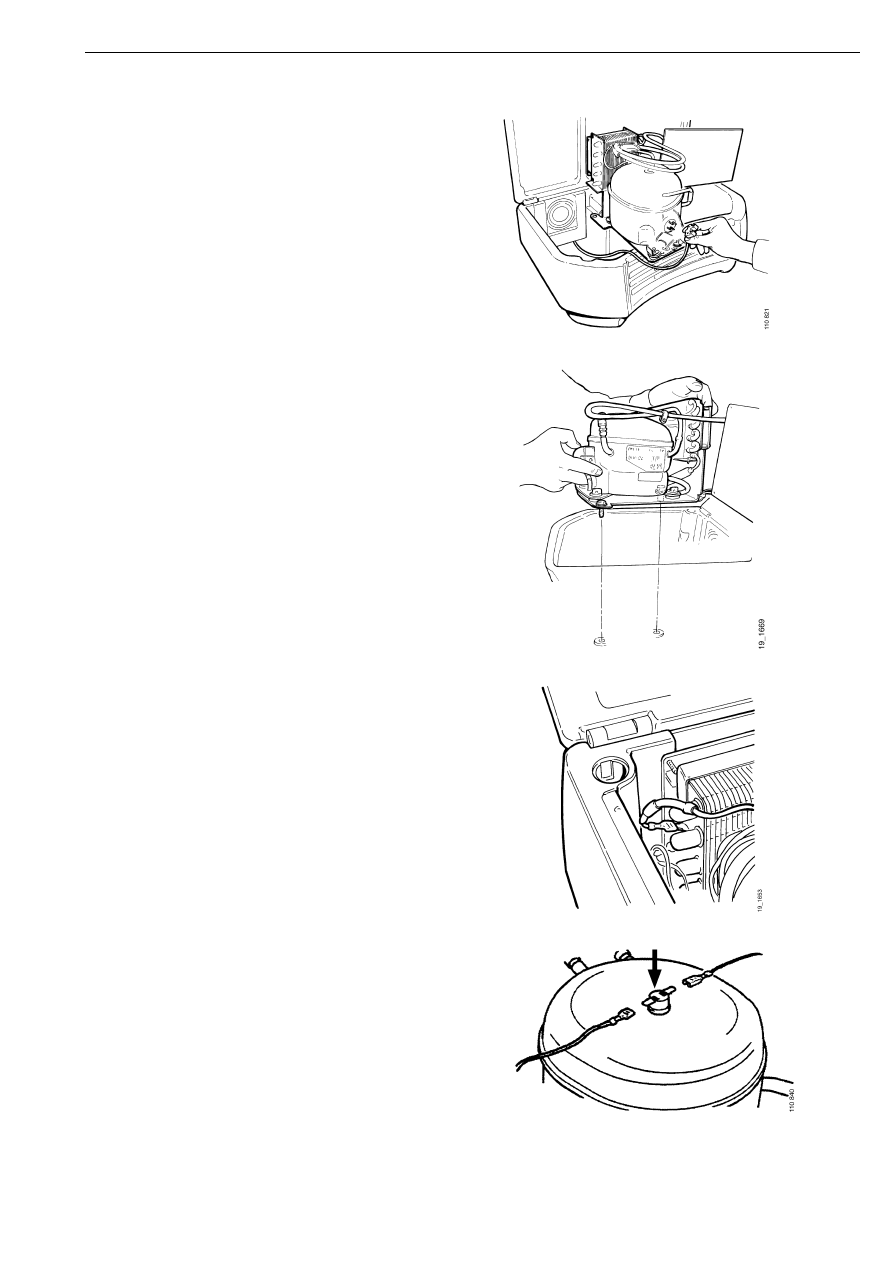

Wymontowanie sprężarki

1

Wynieś lodówkę z pojazdu.

2

Unieś włącznik i odłącz przewód lampy.

3

Odłącz końcówkę masy lampy od
agregatu chłodniczego.

4

Odłącz przewód pomiędzy
zabezpieczeniem przed przechyłem a
bezpiecznikiem termicznym.

background image

Opis pracy

14

©

Scania CV AB 1998, Sweden

19:02-01pl

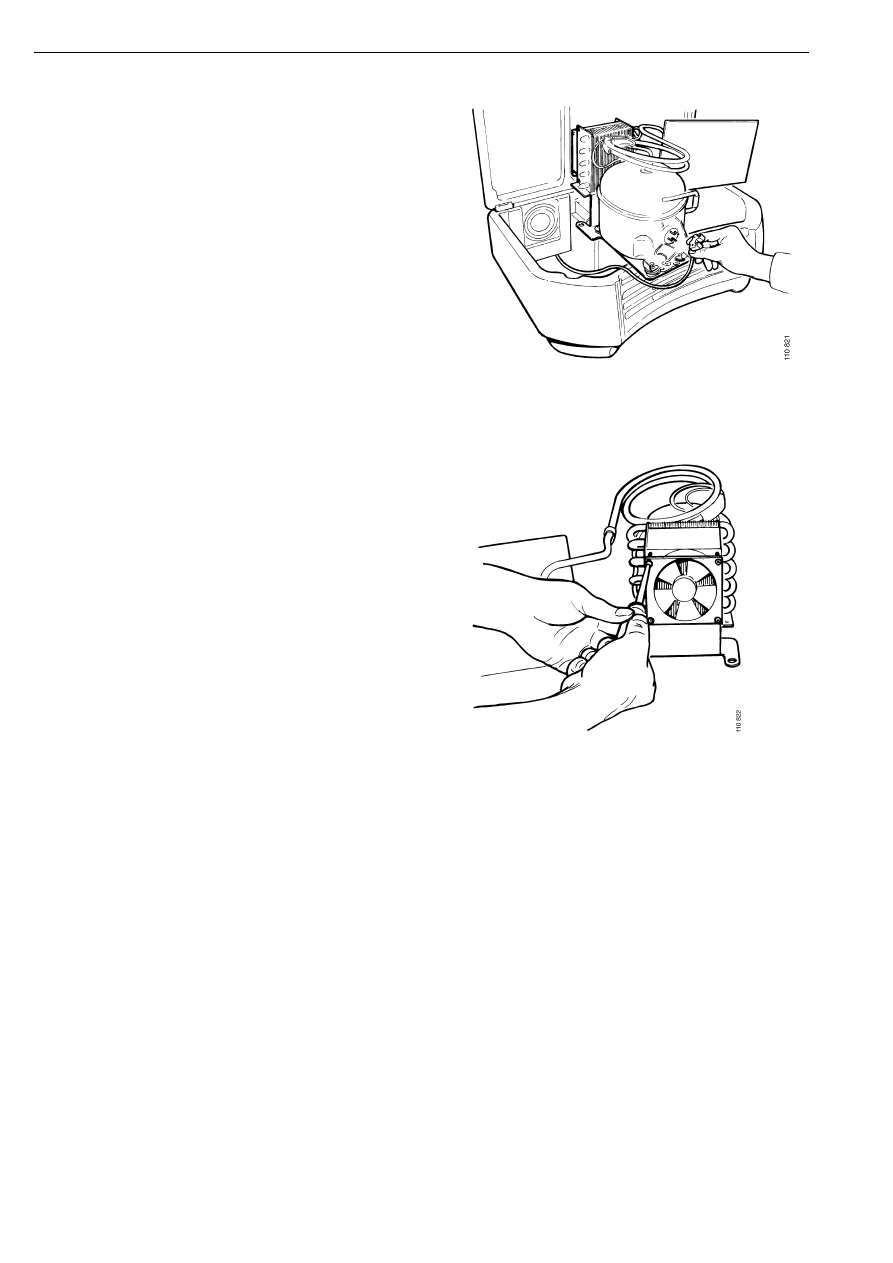

5

Wyjmij i ustaw sprężarkę na lodówce.

6

Odłącz złącza wentylatora od zespołu
sterującego.

7

Odłącz złącza zespołu sterującego od
sprężarki.

8

Wyjmij złącza wentylatora ze sprężarki.

9

Przenieś wentylator do nowej sprężarki.

background image

19:02-01pl

©

Scania CV AB 1998, Sweden

15

Opis pracy

4

Załóż końcówkę uziemienia lampki na
agregat chłodniczy.

5

Połącz przewodem zabezpieczenie przed
przechyłem i bezpiecznik termiczny.

Zamontowanie sprężarki

1

Podłącz złącza zespołu sterującego do
sprężarki.

2

Podłącz przewody wentylatora do
zespołu sterującego.

3

Wkręć śruby mocujące sprężarkę w
płytkę dolną i opuść nową sprężarkę i
płytę chłodzącą do lodówki.

background image

Opis pracy

16

©

Scania CV AB 1998, Sweden

19:02-01pl

6

Połącz przewód lampki z włącznikiem.
Podłącz przewód do włącznika. Podłącz
włącznik.

7

Zamontuj ponownie lodówkę w
pojeździe i sprawdź jej działanie.

background image

19:02-01pl

©

Scania CV AB 1998, Sweden

17

Opis pracy

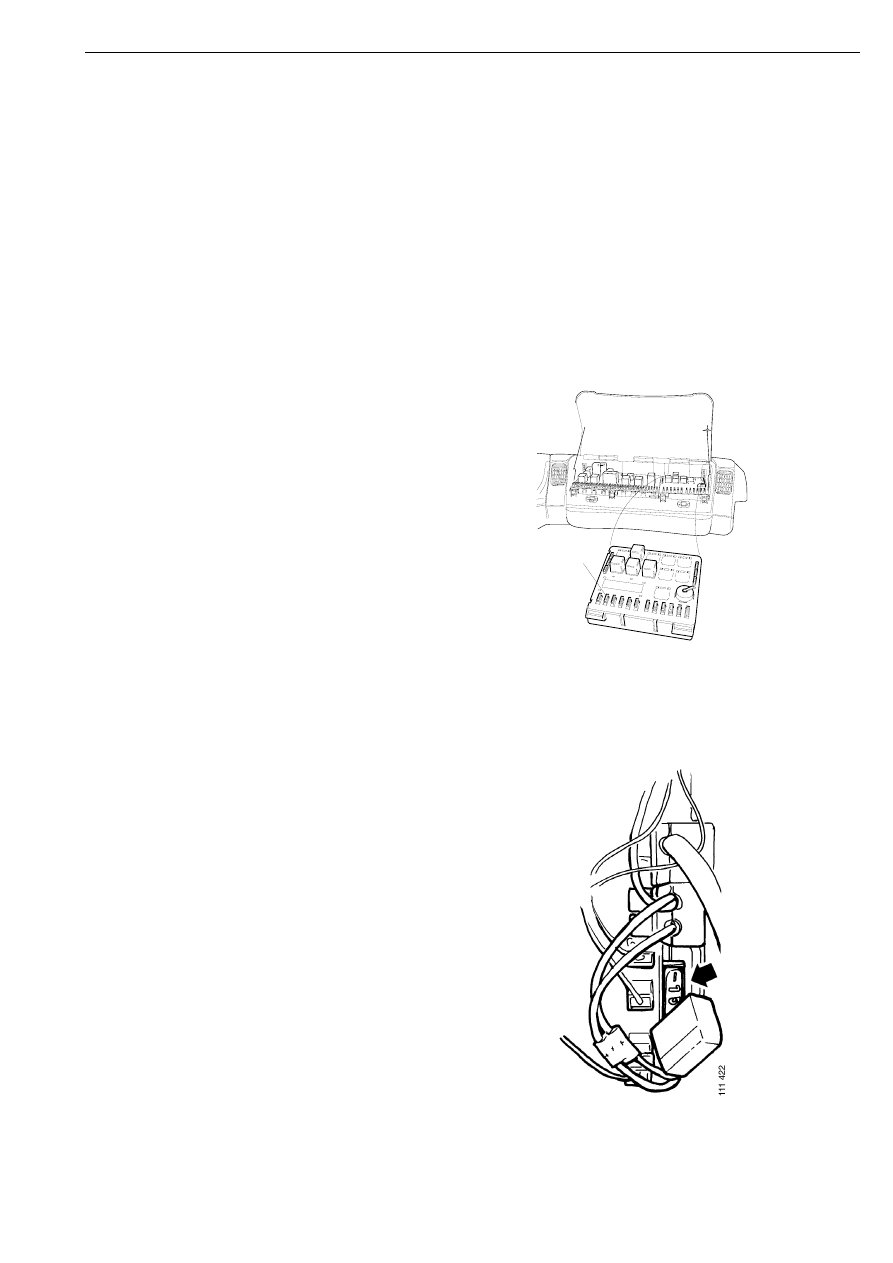

Bezpieczniki

Lodówkę zabezpieczają dwa bezpieczniki.
Jeden bezpiecznik znajduje się w centralnej
skrzynce bezpieczników a drugi w samej
lodówce. Maksymalny prąd bezpiecznika
pojazdu wynosi 10 A , a bezpiecznika
lodówki 15 A.

Bezpiecznik pojazdu

1

Sprawdź bezpiecznik pojazdu oraz
napięcie lodówki.

Jeżeli bezpiecznik pojazdu jest
nienaruszony, należy sprawdzić bezpiecznik
lodówki.

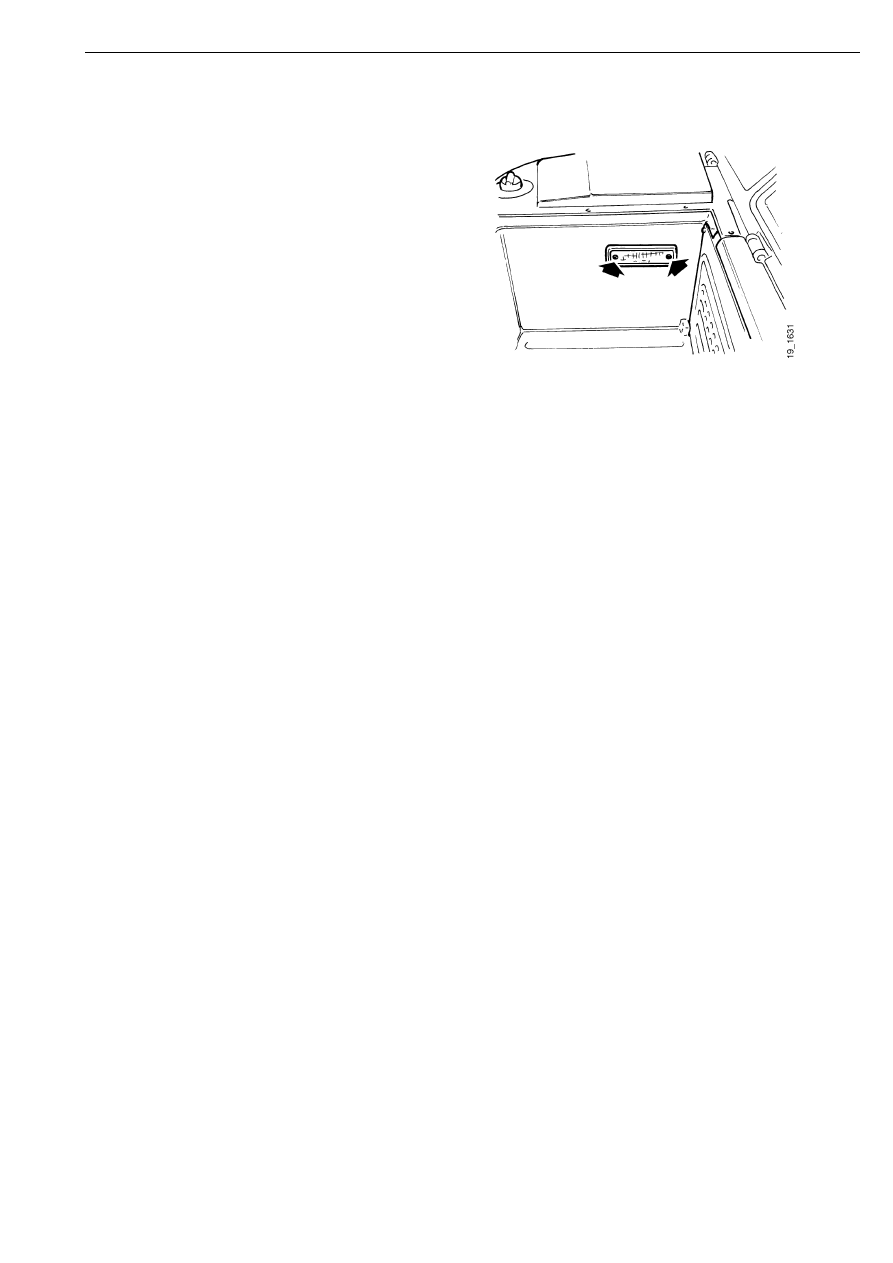

Bezpiecznik lodówki

Starsze wersje

1

Wymontuj sprężarkę. Patrz
Wymontowanie sprężarki.

2

Zdejmij szarą pokrywkę bezpiecznika .
Sprawdź bezpiecznik lodówki o prądzie
maksymalnym 15 A.

3

Załóż sprężarkę, patrz Zamontowanie
sprężarki.

35

16_1198

background image

Opis pracy

18

©

Scania CV AB 1998, Sweden

19:02-01pl

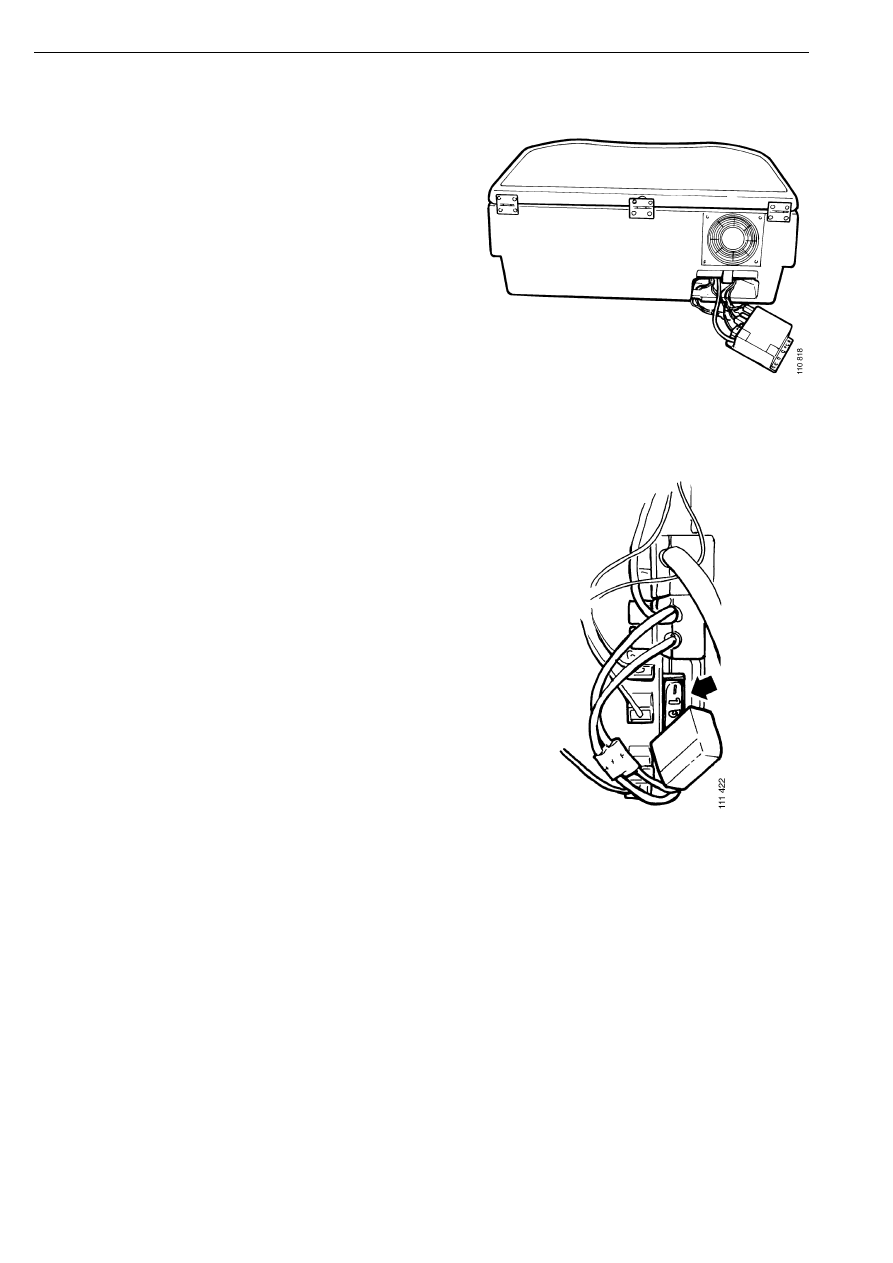

Nowsze wersje

1

Unieś lodówkę. Patrz Wymontowanie z
pojazdu.

2

Wymontuj zespół sterujący.

3

Zdejmij szarą pokrywkę bezpiecznika .
Sprawdź bezpiecznik lodówki o prądzie
maksymalnym 15 A.

4

Ponownie zamontuj lodówkę. Patrz
Montaż w pojeździe.

background image

19:02-01pl

©

Scania CV AB 1998, Sweden

19

Opis pracy

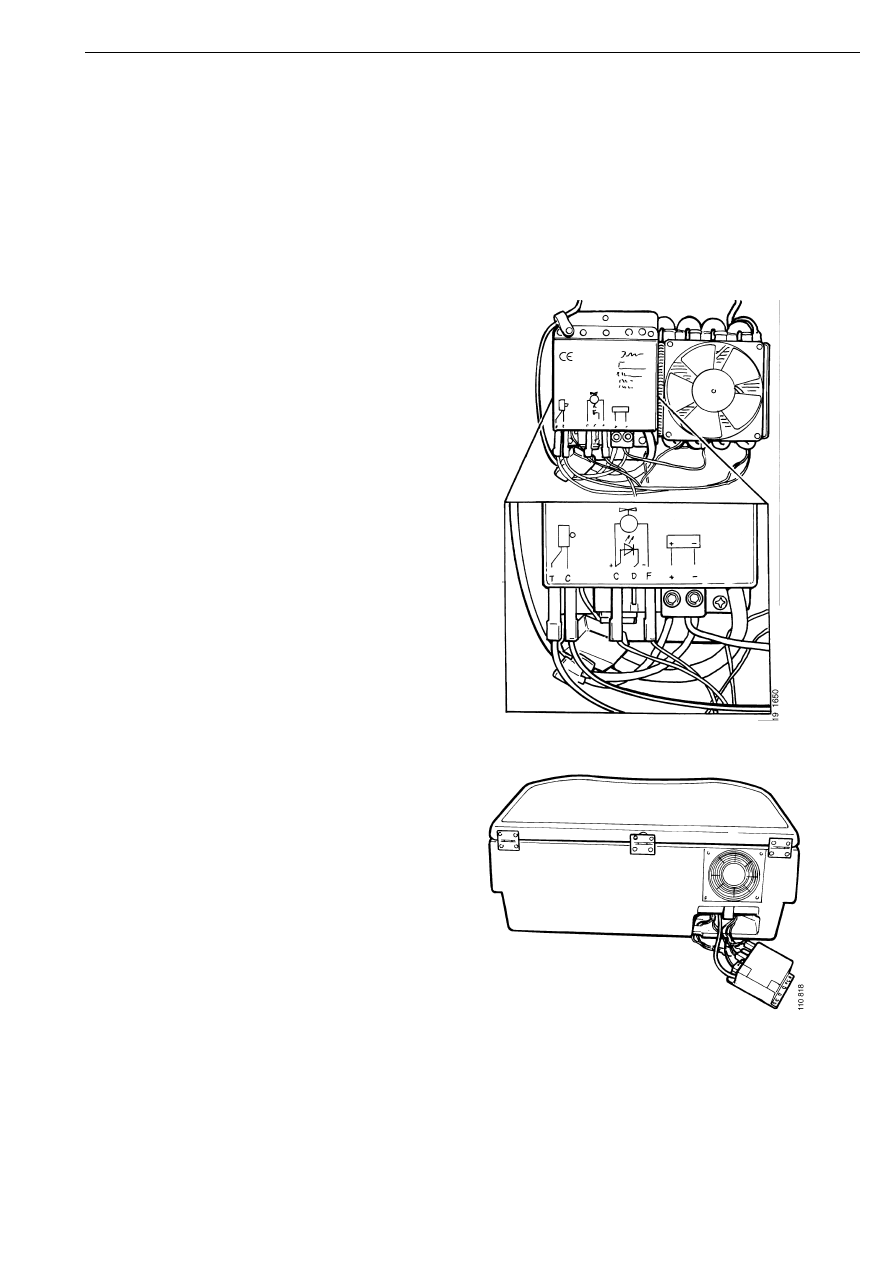

Wymiana zespołu sterującego

Starsze wersje

1

Wymontuj sprężarkę. Patrz
Wymontowanie sprężarki.

2

Odłącz wszystkie złącza elektryczne od
zespołu sterującego. Oznacz przewody.

3

Wymontuj zespół sterujący i załóż nowy.

4

Podłącz wszystkie złącza zgodnie z
oznaczeniami.

5

Zamontuj sprężarkę. Patrz
Zamontowanie sprężarki.

Nowsze wersje

1

Unieś lodówkę. Patrz Wymontowywanie
z pojazdu.

2

Unieś sprężarkę i odłącz złącze
sprężarki.

3

Odsuń zespół sterujący. Zanotuj
połączenia i wymontuj zespół sterujący.

4

Zamontuj nowy zespół sterujący
korzystając z notatek.

5

Zamontuj ponownie lodówkę. Patrz
Montaż w pojeździe.

background image

Opis pracy

20

©

Scania CV AB 1998, Sweden

19:02-01pl

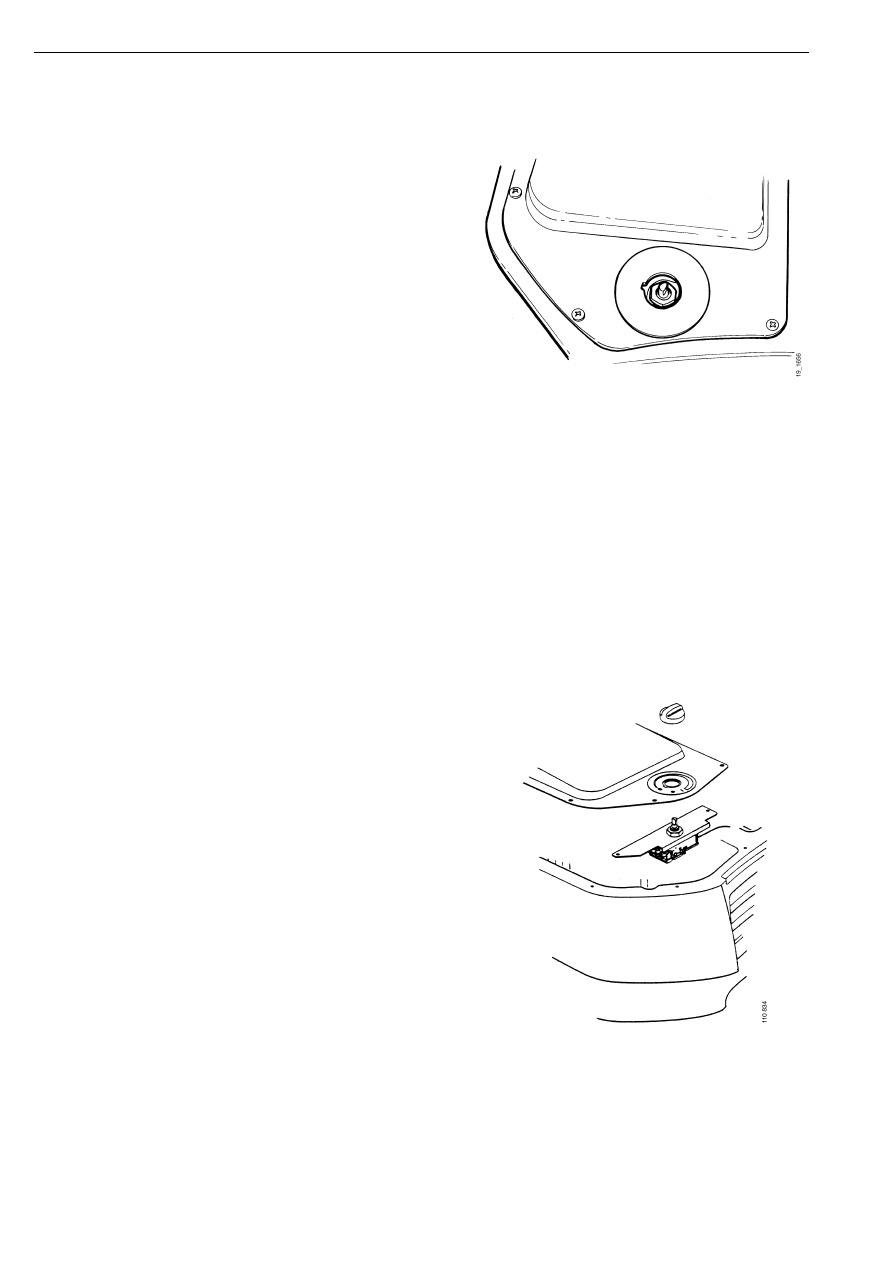

Wymiana termostatu

1

Zdejmij pokrywę sprężarki. W nowszych
wersjach należy wyjąć najpierw skalę
termostatu.

2

Wyjmij płytę chłodzącą lodówki.

3

Wyjmij zacisk mocujący rurę chłodzącą i
instalację termostatu. Odchyl płytę
chłodzącą i wyciągnij czujnik termostatu
z mocowania. Zdejmij pokrywę z
termostatem i czujnikiem.

4

Starsze wersje: odłącz przewody od
termostatu. Oznacz przewody tak, aby
można je było ponownie włożyć w
odpowiednie gniazda.

5

Pociągnij skalę do góry i odkręć
nakrętkę utrzymującą termostat.

6

Załóż i przykręć nowy termostat.
Upewnij się, że jest on tak przykręcony,
że skala odpowiada oznaczeniu na
pokrywce.

7

Odchyl płytę chłodzącą i załóż czujnik
termostatu. Załóż zacisk mocujący rurę
chłodzącą i instalację termostatu.
Upewnij się, że uszczelnienie dobrze
przylega wokół rur.

8

Przykręć płytę chłodzącą. Załóż
instalację na termostat korzystając z
oznaczeń.

Termostat, starsze wersje

Termostat, nowsze wersje

background image

19:02-01pl

©

Scania CV AB 1998, Sweden

21

Opis pracy

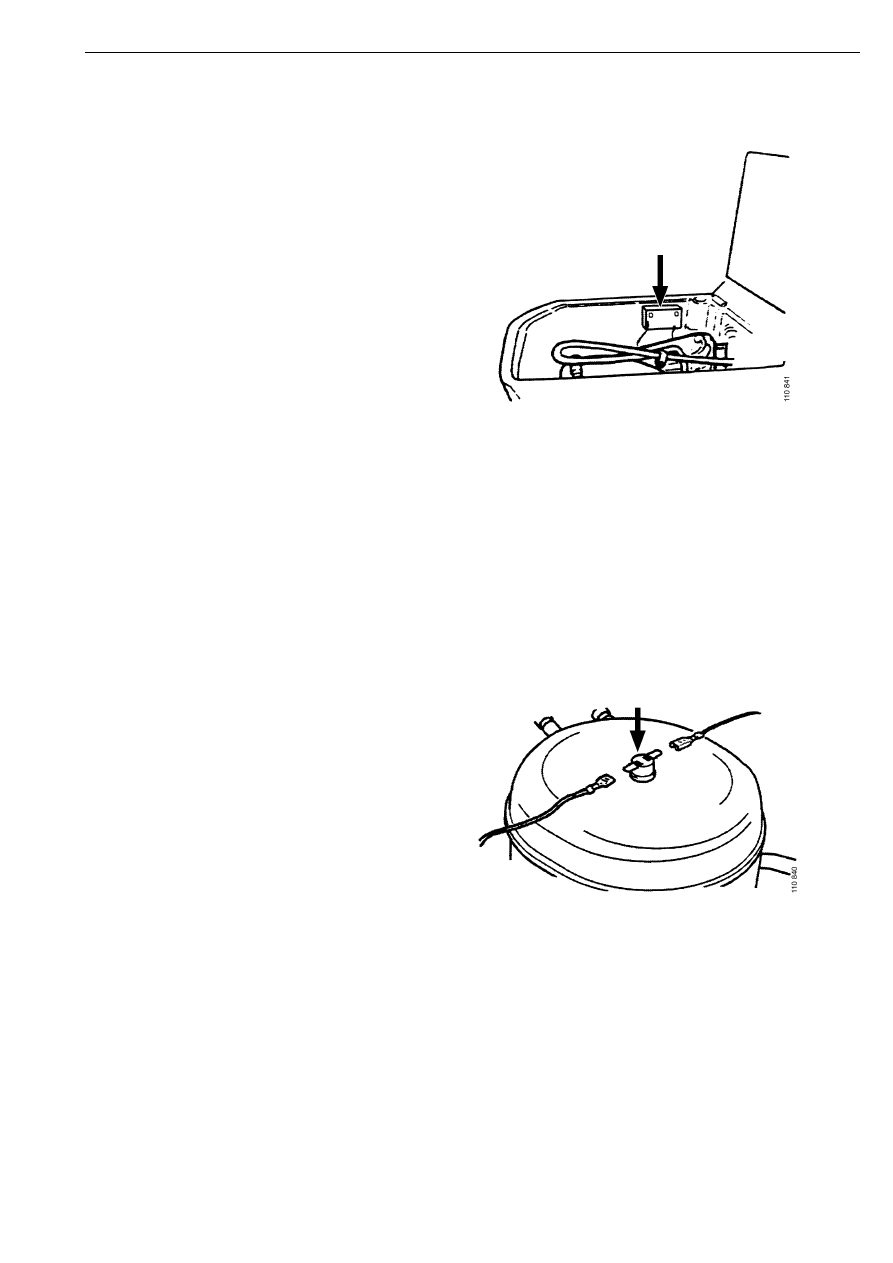

Wymiana przełącznika
przechylnego

1

Zdejmij pokrywę sprężarki.

2

Odłącz złącza elektryczne i oznacz
przewody.

3

Wymień przełącznik przechylny.

Wymiana bezpiecznika
termicznego

1

Zdejmij pokrywę sprężarki.

2

Odłącz złącza elektryczne i oznacz
przewody.

3

Wyjmij bezpiecznik termiczny.

4

Przyklej na nowo bezpiecznik termiczny
na miejsce używając kleju silikonowego.

Przełącznik przechylny

Bezpiecznik termiczny

background image

Opis pracy

22

©

Scania CV AB 1998, Sweden

19:02-01pl

Wymiana pokrywy

1

Odkręć pokrywę. Jest ona przykręcona
sześcioma śrubami.

2

Zdejmij pokrywę.

3

Włóż cztery śruby na miejsce, dokręć
ręką.

4

Przyciśnij pokrywę i wkręć cztery śruby,
aby ścisnąć pas uszczelniający.

5

Wkręć pozostałe dwie śruby.

6

Sprawdź, czy pokrywa jest szczelnie
zamknięta. W razie konieczności ustaw
zatrzask.

background image

19:02-01pl

©

Scania CV AB 1998, Sweden

23

Opis pracy

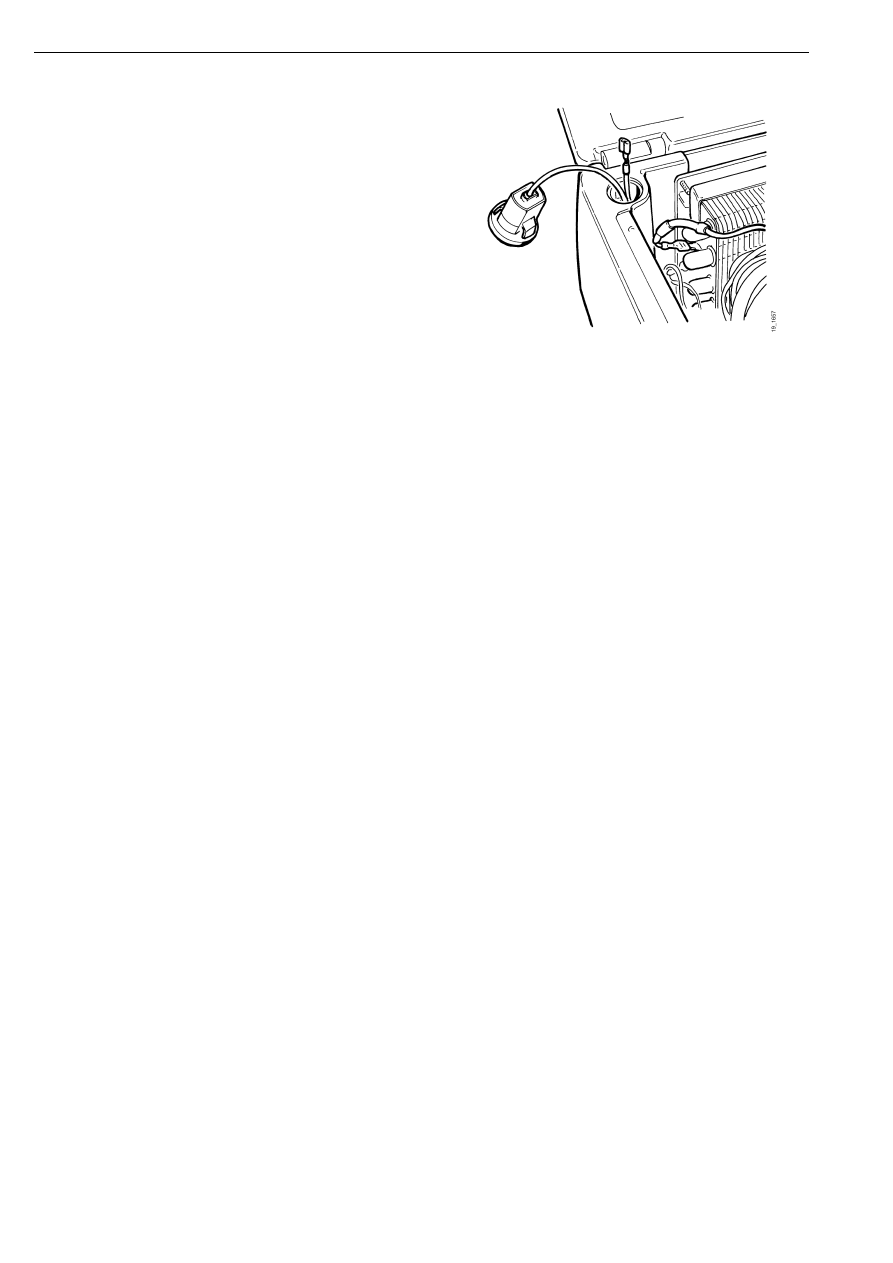

Wymiana żarówki

Odkręć obudowę lampki od strony lodówki.
Wymień żarówkę. Podczas zakładania
obudowy lampki upewnij się, że
uszczelnienie jest na miejscu.

background image

Schemat instalacji elektrycznej

24

©

Scania CV AB 1998, Sweden

19:02-01pl

1

Termostat

2

Zespół sterujący

3

Wentylator

4

Oświetlenie

5

Włącznik

6

Bezpiecznik termiczny

7

Sprężarka

8

Przełącznik przechylny

Schemat instalacji elektrycznej

Lodówka

background image

19:02-01pl

©

Scania CV AB 1998, Sweden

25

Dane

Schemat połączeń

Dane

Na spodniej ściance lodówki znajduje się płytka z danymi technicznymi.

Waga.......................................................................... 19 kg

Chłodziwo................................................................. R134a, 0.072 kg

Zużycie prądu podczas działania .......................... ok. 2.5 A

Średnie zużycie......................................................... ok. 0.6 A przy 25

°Χ w kabinie i +5 °Χ w

lodówce

Zabezpieczenie przed niskim napięciem .............. 22 V

Moc............................................................................ 60 W

Bezpiecznik termiczny ........................................... otwarcie przy 75 °C +/- 5 °C

zamknięcie przy 60 °C +/- 5 °C


Document Outline


Wyszukiwarka

Podobne podstrony:
Fleet Analysis System 1 WSM 19 03 13 pl(1)
Fleet Management System FMS WSM 19 03 11 pl(1)
WSM 16 12 01 2 pl
WSM 16 12 01 3 pl
WSM 09 00 01 pl(1)
WSM 16 02 12 pl
WSM 16 02 13 pl
WSM 19 03 06 pl
WSM 16 12 01 5 pl
TI 05 00 02 01 T B pl
WSM 16 02 14 pl(1)
WSM 16 12 01 4 pl
WSM 00 04 01 pl
WSM 10 02 53 pl
WSM 12 02 53 pl
WSM 16 02 04 pl
WSM 16 02 21 pl

więcej podobnych podstron
