Skoda Fabia 1,9SDI kombi

background image

Nr

S-0055

Dane techniczno –

diagnostyczne

pojazdów

Ark. 1

Arkuszy 7

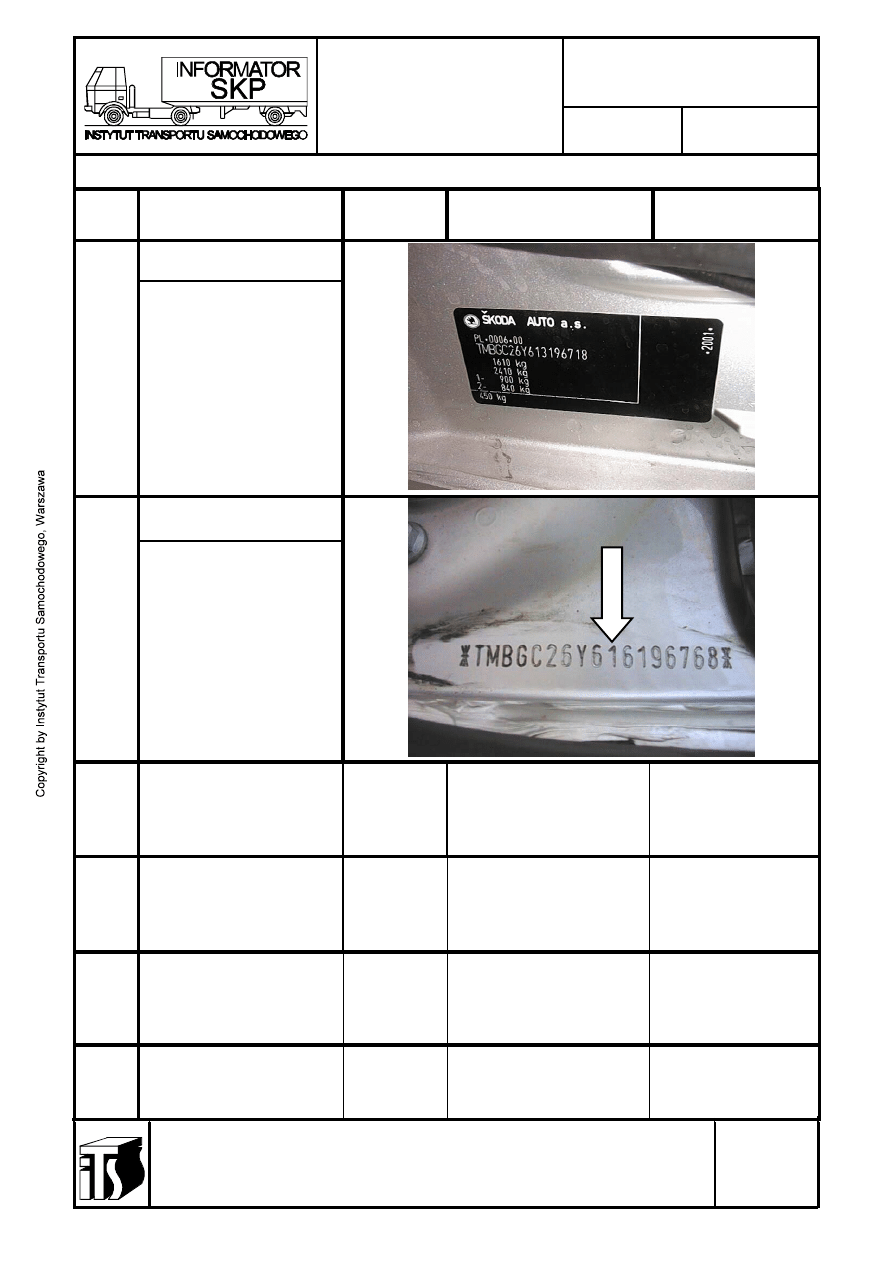

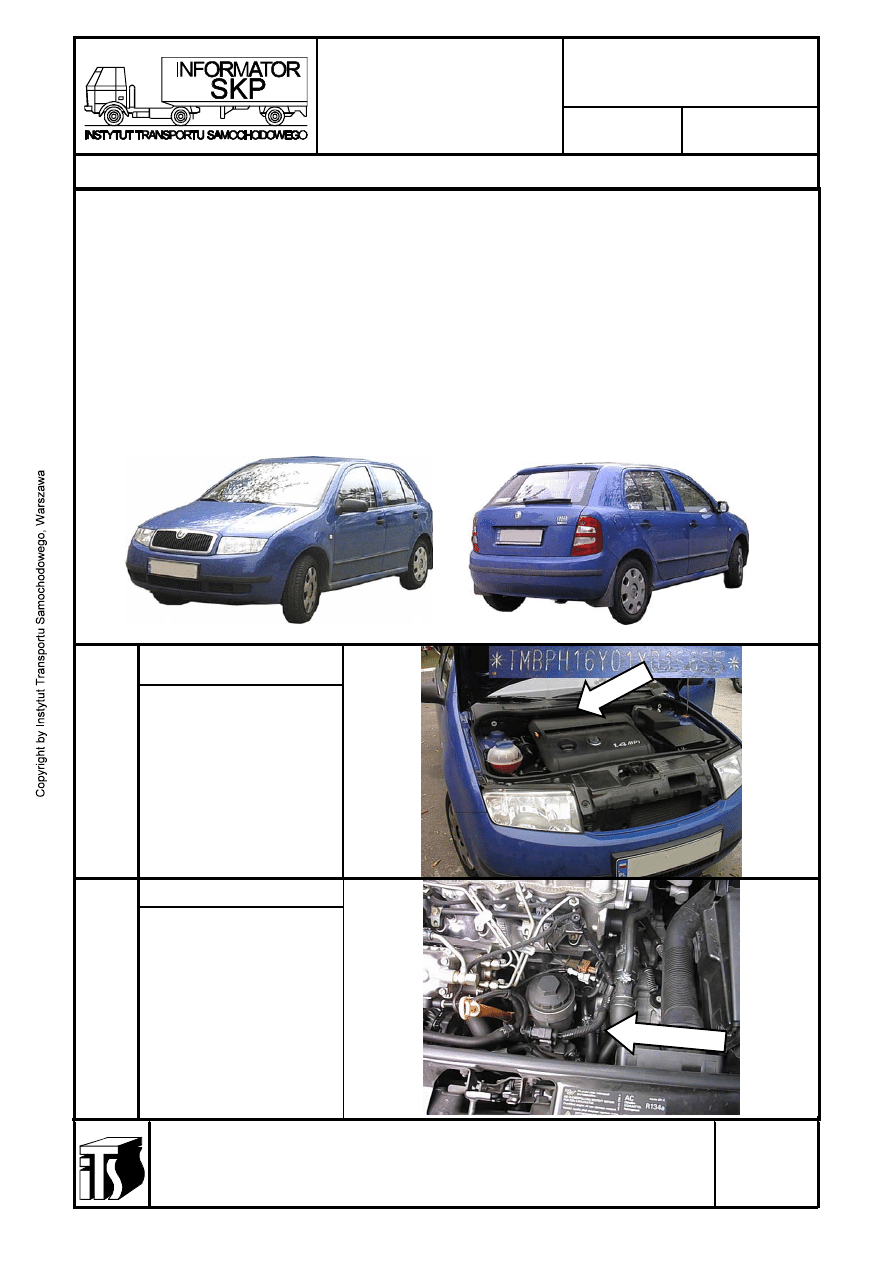

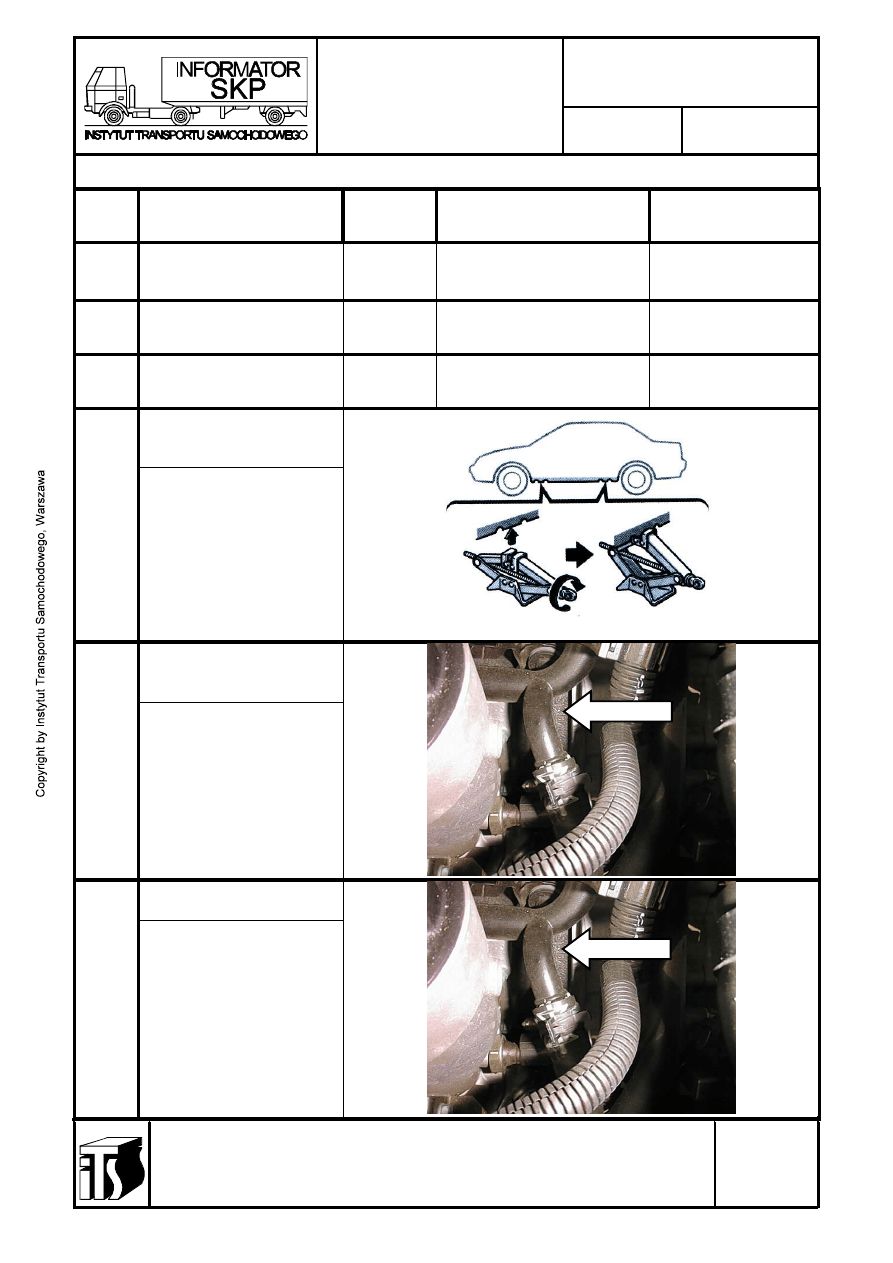

DANE TECHNICZNE I HOMOLOGACYJNE POJAZDU: SKODA FABIA 1.9 SDI

INSTYTUT TRANSPORTU SAMOCHODOWEGO

03-301 Warszawa, ul. Jagiellońska 80

Tel: 0-22/811-02-97; 0-22/811-32-31 w. 160 - sprawy techn.-merytoryczne;

0-22/811-32-31 w. 172 - zamówienia;

Fax: 0-22/811-09-06

Data:

maj

2001

--

A. Marka pojazdu: SKODA,
B. VIN (3 pierwsze znaki): TMB,
C. Typ, model, (nazwa handlowa): FABIA,
D. Kod typu, model (nazwa homologacyjna): 6Y-FABIA,
E. Odmiany: hatchback 5-drzwiowy, kombi,
F. Rodzaj: samochód osobowy,
G. Podrodzaj: sedan,
H. Przeznaczenie: niekreslone,
I. Numer homologacji krajowej MTiGM: PL*0006*04,
J. Przykład VIN-u:
TMBCF26Y857857856,
K. Powyższe dane dotyczą pojazdów o numerze nadwozia ( VIN ) rozpoczynających

się od numeru: TMBCF26Y857857856,

L. Wygląd pojazdu:

Ł. Informacje o pojeździe,

Położenie wybitego
numeru nadwozia:

1

Numer nadwozia (podwozia) jest
wybity na prawym górnym mo-
cowaniu kolumny Mc. Persona.
Ten sam numer znajduje się na
tabliczce za przednią szybą po
lewej stronie.

Położenie numeru silnika:

2

Numer silnika znajduje się na
kadłubie silnika po lewej stronie,
na styku kadłuba silnika z obu-
dową sprzęgła.

background image

Nr

S-0055

Dane techniczno –

diagnostyczne

pojazdów

Ark. 2

Arkuszy 7

DANE TECHNICZNE I HOMOLOGACYJNE POJAZDU: SKODA FABIA 1.9 SDI

INSTYTUT TRANSPORTU SAMOCHODOWEGO

03-301 Warszawa, ul. Jagiellońska 80

Tel: 0-22/811-02-97; 0-22/811-32-31 w. 160 - sprawy techn.-merytoryczne;

0-22/811-32-31 w. 172 - zamówienia;

Fax: 0-22/811-09-06

Data:

maj

2001

--

Lp Wielkość Jednostka Wartość Uwagi

Położenie tabliczki zna-
mionowej:

3

Tabliczka znamionowa znajduje
się na lewej przegrodzie wzmoc-
nienia bocznego.

Zasady rozpoznawania
(modelu roku):

4

Sposób kodowania wg systemu
VIN. Symbol znajdujący się na 10
miejscu oznacza model roku.

5 Masa

własna:

[kg] 1200

-1290

6

Dopuszczalna masa cał-
kowita (administracyjna w
kraju):

[kg] 1640

7 Ilość osi:

[szt] 2

8 Ilość kół:

[szt] 2+2

background image

Nr

S-0055

Dane techniczno –

diagnostyczne

pojazdów

Ark. 3

Arkuszy 7

DANE TECHNICZNE I HOMOLOGACYJNE POJAZDU: SKODA FABIA 1.9 SDI

INSTYTUT TRANSPORTU SAMOCHODOWEGO

03-301 Warszawa, ul. Jagiellońska 80

Tel: 0-22/811-02-97; 0-22/811-32-31 w. 160 - sprawy techn.-merytoryczne;

0-22/811-32-31 w. 172 - zamówienia;

Fax: 0-22/811-09-06

Data:

maj

2001

--

Lp Wielkość Jednostka Wartość Uwagi

[kg] 900

1:

[kN] 9.00

[kg] 800

9 Rozkład

dopuszczal-
nej masy
całkowitej
(nacisku
całkowitego)
na osie

2:

[kN] 8.00

z hamul-
cem:

[kg] 800

10 Dopusz-

czalna ma-
sa całkowita
przyczepy

bez hamul-
ca:

[kg] 450

11 Największa

liczba
miejsc

do siedze-
nia:

[szt] 5

12

Nominalny rozmiar opon:

[mm/cal]

165/70 R 14 81T

13 Dopuszczalne

rozmiary

opon:

[mm/cal]

185/55 R 15 82H

obciążenie do 3
osób:

[MPa] 0.22

Ciśnienie
w kołach
przednich

obciążenie
max.:

[MPa] 0.23

obciążenie do 3
osób:

[MPa] 0.21

14

Ciśnienie
w kołach
tylnych

obciążenie
max.:

[MPa] 0.28

15 Prędkość maksymalna:

[km/h] 158

background image

Nr

S-0055

Dane techniczno –

diagnostyczne

pojazdów

Ark. 4

Arkuszy 7

DANE TECHNICZNE I HOMOLOGACYJNE POJAZDU: SKODA FABIA 1.9 SDI

INSTYTUT TRANSPORTU SAMOCHODOWEGO

03-301 Warszawa, ul. Jagiellońska 80

Tel: 0-22/811-02-97; 0-22/811-32-31 w. 160 - sprawy techn.-merytoryczne;

0-22/811-32-31 w. 172 - zamówienia;

Fax: 0-22/811-09-06

Data:

maj

2001

--

Lp Wielkość Jednostka Wartość Uwagi

[cm/10m]

↓12

16 Nominalna

wartość usta-

wienia świateł mijania w
płaszczyźnie pionowej:

[%]

↓1.2

[cm/10m] --------------------

17 Nominalna

wartość usta-

wienia świateł drogowych
w płaszczyźnie pionowej
(tylko dla układów cztero-
reflektorowych):

[%] --------------------

Układ jednoreflektorowy.

[cm/10m]

↓22

18 Nominalna

wartość usta-

wienia świateł przeciwm-
głowych przednich w
płaszczyźnie pionowej
(tyko dla pojazdów fa-
brycznie wyposażonych w
światła przeciwmgłowe):

[%]

↓2.2

[cm/10m] ok.

20

19 Maksymalna

zmiana

ustawienia świateł w wy-
niku działania korektora
świateł mijania:

[%] ok.

2.0

20

Minimalna wymagana siła
hamowania hamulca ro-
boczego:

[kN] 8.20

21

Minimalna wymagana siła
hamowania hamulca po-
stojowego:

[kN] 2.62

22 Rozwiązanie konstrukcyj-

ne (homologowane) ha-
mulca awaryjnego:

Hamulec awaryjny stanowi każdy z obwodów hamulca roboczego.

23 Rozwiązanie konstrukcyj-

ne (homologowane) ha-
mulca postojowego:

Hamulec jest uruchamiany mechanicznie dźwignią zamontowaną w podłodze,
która za pośrednictwem linki działa na koła osi tylnej.

24 Przełożenie korektora

hamowania:

BD

background image

Nr

S-0055

Dane techniczno –

diagnostyczne

pojazdów

Ark. 5

Arkuszy 7

DANE TECHNICZNE I HOMOLOGACYJNE POJAZDU: SKODA FABIA 1.9 SDI

INSTYTUT TRANSPORTU SAMOCHODOWEGO

03-301 Warszawa, ul. Jagiellońska 80

Tel: 0-22/811-02-97; 0-22/811-32-31 w. 160 - sprawy techn.-merytoryczne;

0-22/811-32-31 w. 172 - zamówienia;

Fax: 0-22/811-09-06

Data:

maj

2001

--

Lp

Wielkość Jednostka

Wartość Uwagi

25 Największy dopuszczalny

ruch jałowy koła kierowni-
cy:

[

o

] 6

o

Brak danych producenta.

przednich:

[mm]

1419 - 1435

26 Rozstaw

kół

tylnych:

[mm]

1408 - 1424

[mm]

0

±1

27 Zbieżność kół przednich:

[

o

]

0

o

±10'

Wielkość regulowa-
na.

28 Kąt pochylenia kół przed-

nich:

[

o

]

-0

o

30'

±30'

Wielkość nieregulo-
wana.

29 Kąt wyprzedzenia osi

sworznia zwrotnicy:

[

o

]

2

o

51'

±30'

Wielkość nieregulo-
wana.

30 Kąt pochylenia osi sworz-

nia zwrotnicy:

[

o

] BD

[mm]

2

±1

Wielkość nieregulo-
wana.

31 Zbieżność kół tylnych:

[

o

]

0

o

20'

±10'

Wielkość nieregulo-
wana.

32 Kąt pochylenia kół tylnych:

[

o

]

-1

o

25'

±10'

Wielkość nieregulo-
wana.

Warunki pomiaru: pojazd
nieobciążony, pełny zbior-
nik paliwa.

Dopuszczalna nieślado-
wość kół:

[mm] 28

Wg przepisów MTiGM.

33

lub tzw. offset:

[

o

] BD

Brak danych producenta.

Dopuszczalna nierówno-
ległość osi:

[mm] 20

Wg przepisów MTiGM.

34

lub tzw. setback:

[

o

] BD

Brak danych producenta.

koło we-
wnętrzne:

[

o

] 36

o

59'

35 Skrętność

kół przed-
nich

koło ze-
wnętrzne:

[

o

] BD

przednich: [%]

30

36 Parametr

minimalnej
sprawności
amortyzato-
rów

tylnych: [%]

20

Dla urządzeń przeprowa-
dzających pomiar metodą
EUSAMA.

background image

Nr

S-0055

Dane techniczno –

diagnostyczne

pojazdów

Ark. 6

Arkuszy 7

DANE TECHNICZNE I HOMOLOGACYJNE POJAZDU: SKODA FABIA 1.9 SDI

INSTYTUT TRANSPORTU SAMOCHODOWEGO

03-301 Warszawa, ul. Jagiellońska 80

Tel: 0-22/811-02-97; 0-22/811-32-31 w. 160 - sprawy techn.-merytoryczne;

0-22/811-32-31 w. 172 - zamówienia;

Fax: 0-22/811-09-06

Data:

maj

2001

--

Lp Wielkość Jednostka

Wartość Uwagi

37

Rozstaw osi:

[mm] 2462

38 Długość/szerokość pojaz-

du:

[mm/mm] 3960-4063/1646

39 Wysokość:

[mm] 1449-1465

Schemat rozmieszczenia
punktów podparcia pojaz-
du:

40

Miejsca podnoszenia pojazdu.

Zasady rozpoznawania
pojemności skokowej sil-
nika:

41

Trzy pierwsze znaki nr. silnika
oznaczają zakodowaną przez
producenta pojemność skokową.
Oznaczenie może ulec zmianie, w
zależności od zmian konstrukcyj-
nych silnika.
W celu dokładnego rozpoznania
pojemności skokowej silnika
wymagany jest dekoder serwiso-
wy.

Oznakowanie typu, mode-
lu silnika:

42

Trzy pierwsze znaki numeru
silnika oznaczają jego typ i mo-
del.

background image

Nr

S-0055

Dane techniczno –

diagnostyczne

pojazdów

Ark. 7

Arkuszy 7

DANE TECHNICZNE I HOMOLOGACYJNE POJAZDU: SKODA FABIA 1.9 SDI

INSTYTUT TRANSPORTU SAMOCHODOWEGO

03-301 Warszawa, ul. Jagiellońska 80

Tel: 0-22/811-02-97; 0-22/811-32-31 w. 160 - sprawy techn.-merytoryczne;

0-22/811-32-31 w. 172 - zamówienia;

Fax: 0-22/811-09-06

Data:

maj

2001

--

Lp Wielkość Jednostka

Wartość Uwagi

43 Pojemność zbiornika pali-

wa:

[dm

3

] 45

44

Fabryczne rodzaje paliwa:

ON. olej

napędowy.

45 Prędkość obrotowa biegu

jałowego silnika:

[obr/min]

800

±50

46 Prędkość obrotowa przy

której uzyskiwana jest
maksymalna moc silnika:

[obr/min] 4000

47

Maksymalna moc silnika:

[kW] 47

48 Pojemność skokowa silni-

ka:

[cm

3

]

1896

49 Nominalna

wartość po-

ziomu dymienia:

[m

-1

] 2.5

50 Kąt wyprzedzenia zapło-

nu:

[

o

] BD

51 Prędkość obrotowa przy

pomiarze hałasu ze-
wnętrznego na postoju:

[obr/min] 3000

52 Maksymalna

dopuszczal-

na wartość poziomu hała-
su zewnętrznego:

[dB (A)]

81

Pomiar z odległości 0.5 m

53

Adres, telefon, fax oficjal-
nego przedstawiciela(li)
producenta (importera):

KULCZYK TRADEX Sp z.o.o
61-248 Poznań ul. Dziedoszańska 10
tel. (061)795901 , (061)766097

BD - brak danych.
