PODSTAWY STEROWANIA W ELEKTROENERGETYCE (PSwE)

Sprawozdanie ćwiczenie 1

TEMAT: STEROWANIE AUTMATYCZNE DRZWI

Wykonali:

Prowadzący:

Adam Czech

dr inż. Marek Szmechta

Rafał Dańko

W1L1P1 IwE

2015-11-09

Informacje o aparacie

Data:

Opracowujacy:

Sprawdzone:

Klient:

Znak klienta:

Nr zamówienia:

Nr zakladu:

Nr rysunku:

Producent:

Strona: 1 od 5

NET-ID: -

Dokumentacja przygotowana w:

easySoft-Pro DemoV6.90 , Build 5193

Typ aparatu:
Versia urzadzenia:
Nazwa programu:
Eliminacia odbic stykow na wejsciach:
Przyciski P:
Uruchomienie z karty pamieci:

Remanencja:





Czas letni:

Haslo:
Czas cyklu:

M13 - M16: WYL
C5 - C7: WYL
C13 - C16: WYL
T7: WYL
T13 - T16: WYL

EASY 719-DC-RC
01 - xxxxxxxxxxxx
»«
WYL
WYL
WYL

M9 - M12: WYL
N9 - N16: WYL
C8: WYL
D1 - D8: WYL
T8: WYL

WYL

WYL
0 ms

001

002

003

004

005

006

007

008

009

010

011

012

I06

Zew czujnik
ruchu

SQ06

Otwieranie
drzwi

I07

Wew czujnik
ruchu

I08

Potw otwier
drzwi

RQ06

Otwieranie
drzwi

TT01

T01

SQ01

Zamykanie
drzwi

I07

Wew czujnik
ruchu

RQ01

Zamykanie
drzwi

I09

I06

Zew czujnik
ruchu

I08

Potw otwier
drzwi

Q06

Otwieranie
drzwi

Q02

Sygnalizacja

Q01

Zamykanie
drzwi

A

B

C

D

E

F

G

2015-11-09

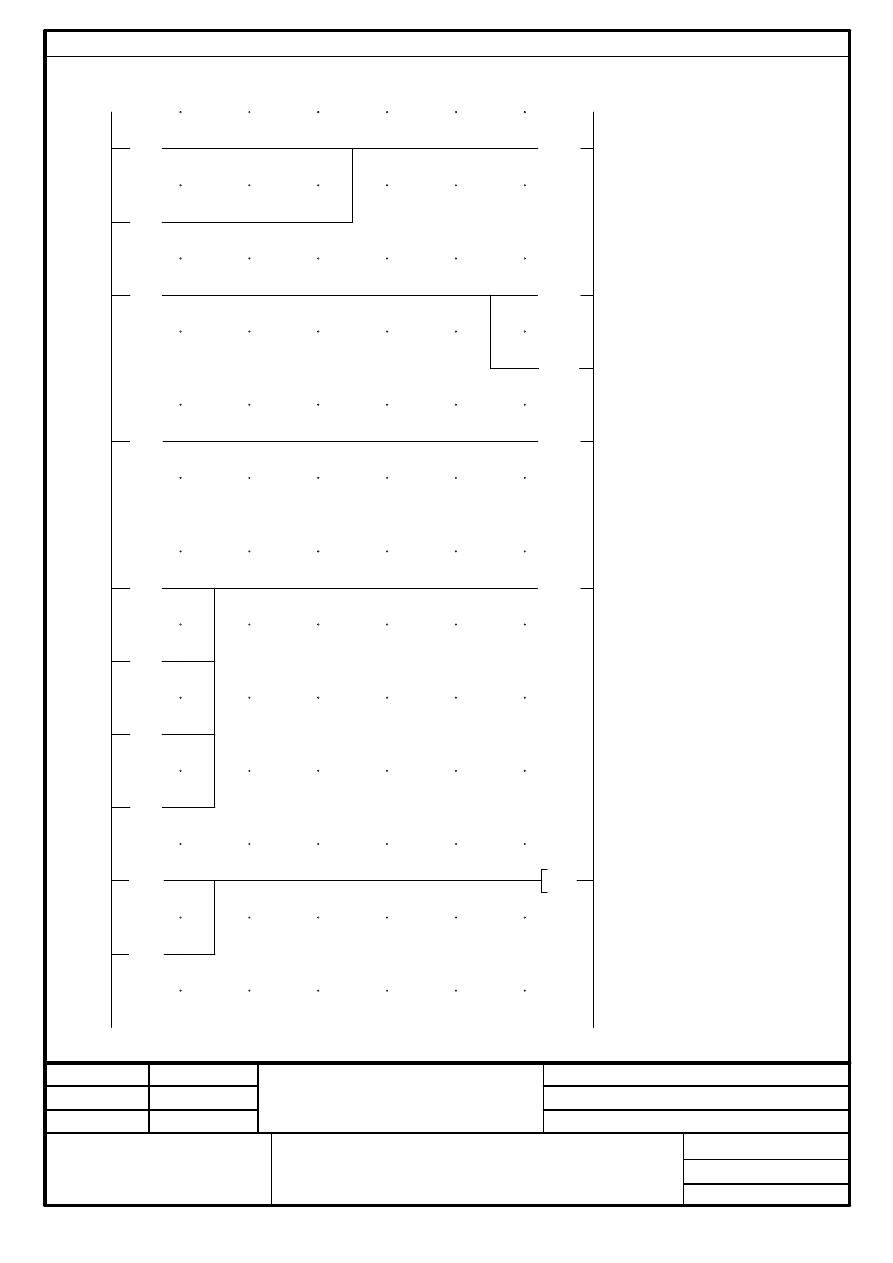

Schemat programu

Data:

Opracowujacy:

Sprawdzone:

Klient:

Znak klienta:

Nr zamówienia:

Nr zakladu:

Nr rysunku:

Producent:

Strona: 2 od 5

NET-ID: -

013

014

015

016

017

018

019

020

021

022

023

024

I10

Przerwanie

TT02

T02

SQ06

Otwieranie
drzwi

A

B

C

D

E

F

G

2015-11-09

Schemat programu

Data:

Opracowujacy:

Sprawdzone:

Klient:

Znak klienta:

Nr zamówienia:

Nr zakladu:

Nr rysunku:

Producent:

Strona: 3 od 5

NET-ID: -

2015-11-09

Parametry modułu

Data:

Opracowujacy:

Sprawdzone:

Klient:

Znak klienta:

Nr zamówienia:

Nr zakladu:

Nr rysunku:

Producent:

Strona: 4 od 5

NET-ID: -

T 1 (O opó

ź

nionym zadziałaniu)

Wy

ś

wietlenie parametru = Zał.

I1: 3 s . 000 ms

T 2 (O opó

ź

nionym zadziałaniu)

Wy

ś

wietlenie parametru = Zał.

I1: 2 s . 000 ms

2015-11-09

Lista powi

ą

za

ń

Data:

Opracowujacy:

Sprawdzone:

Klient:

Znak klienta:

Nr zamówienia:

Nr zakladu:

Nr rysunku:

Producent:

Strona: 5 od 5

NET-ID: -

Argument

Miejsce zastosowania

I06

"Zew czujnik ruchu"

R

(001, A); (009, A)

I07

"Wew czujnik ruchu"

R

(002, A); (007, A)

I08

"Potw otwier drzwi"

R

(003, A); (010, A)

I09

" "

R

(008, A)

I10

"Przerwanie"

R

(013, A)

Q01

"Zamykanie drzwi"

R

(012, A)

W

(005, G); (007, G)

Q02

"Sygnalizacja"

W

(011, G)

Q06

"Otwieranie drzwi"

R

(011, A);

W

(001, G); (003, G);(014, G)

T01

" "

R

(005, A)

W

(004, G)

T02

" "

R

(014, A)

W

(013, G)
