WIRING DIAGRAMS

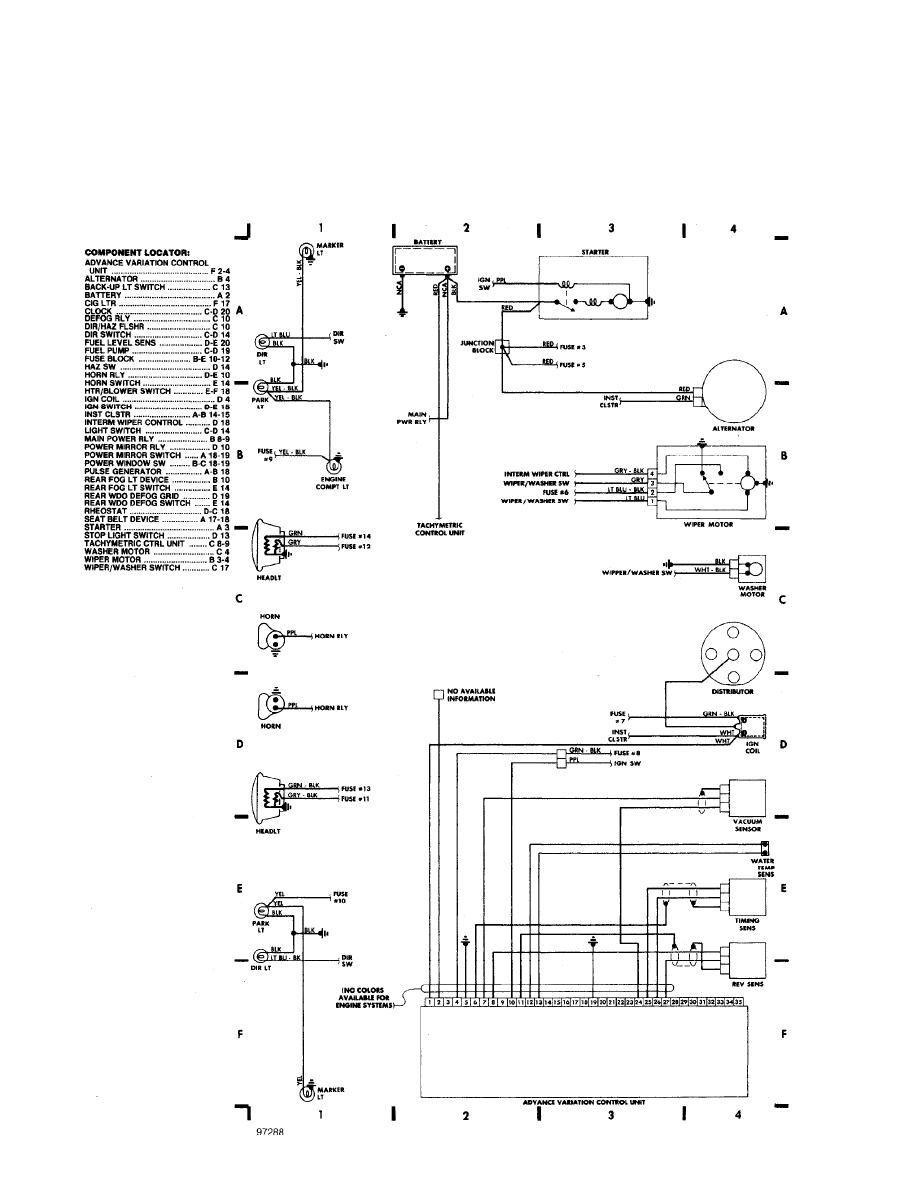

Fig. 1:  Engine Compartment (Grids 1-4)

1986 Alfa Romeo Spider Veloce

For cdr101@wp.pl x x x x

Copyright © 1998 Mitchell Repair Information Company, LLC

Sunday, April 02, 2006  11:40AM

background image

WIRING DIAGRAMS

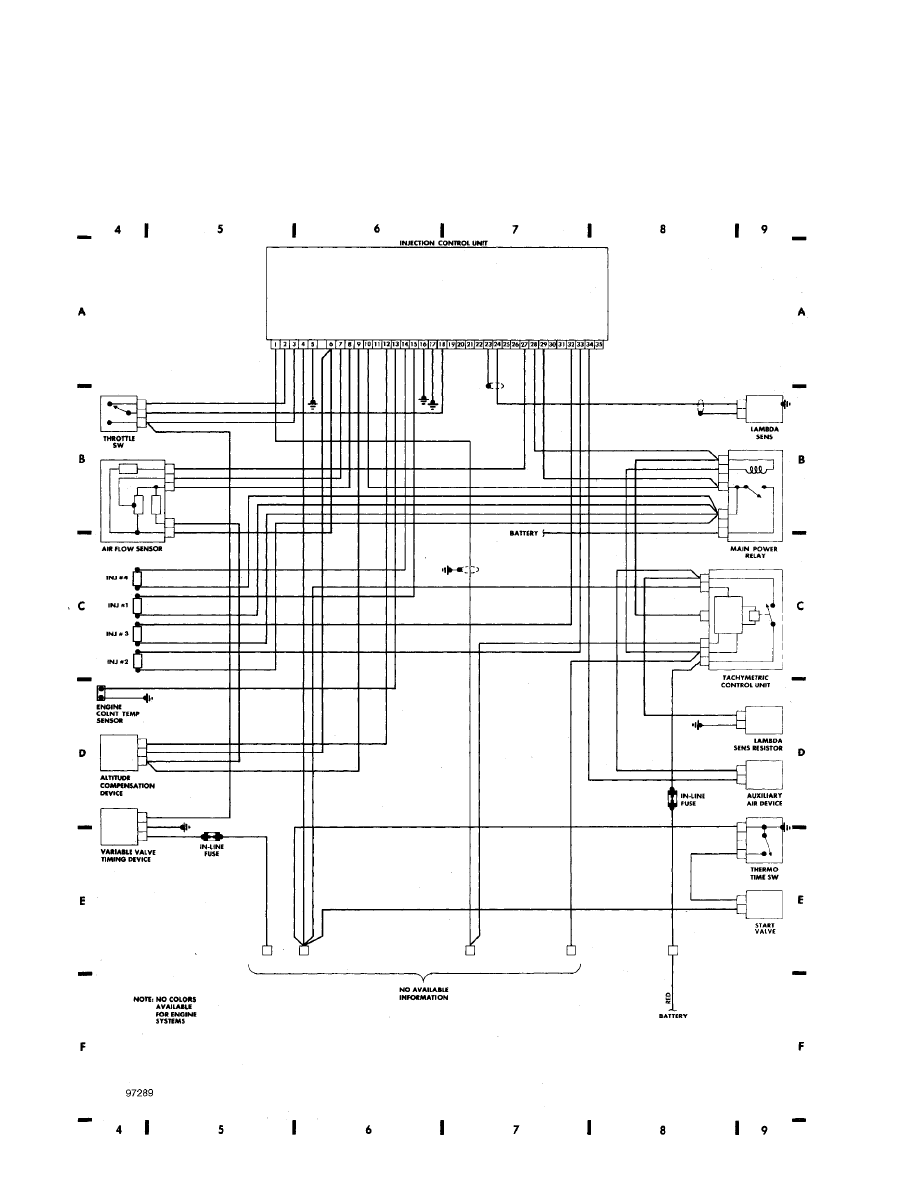

Fig. 2:  Engine Compartment (Cont.) (Grids 4-9) (p. 2)

1986 Alfa Romeo Spider Veloce

For cdr101@wp.pl x x x x

Copyright © 1998 Mitchell Repair Information Company, LLC

Sunday, April 02, 2006  11:40AM

background image

WIRING DIAGRAMS

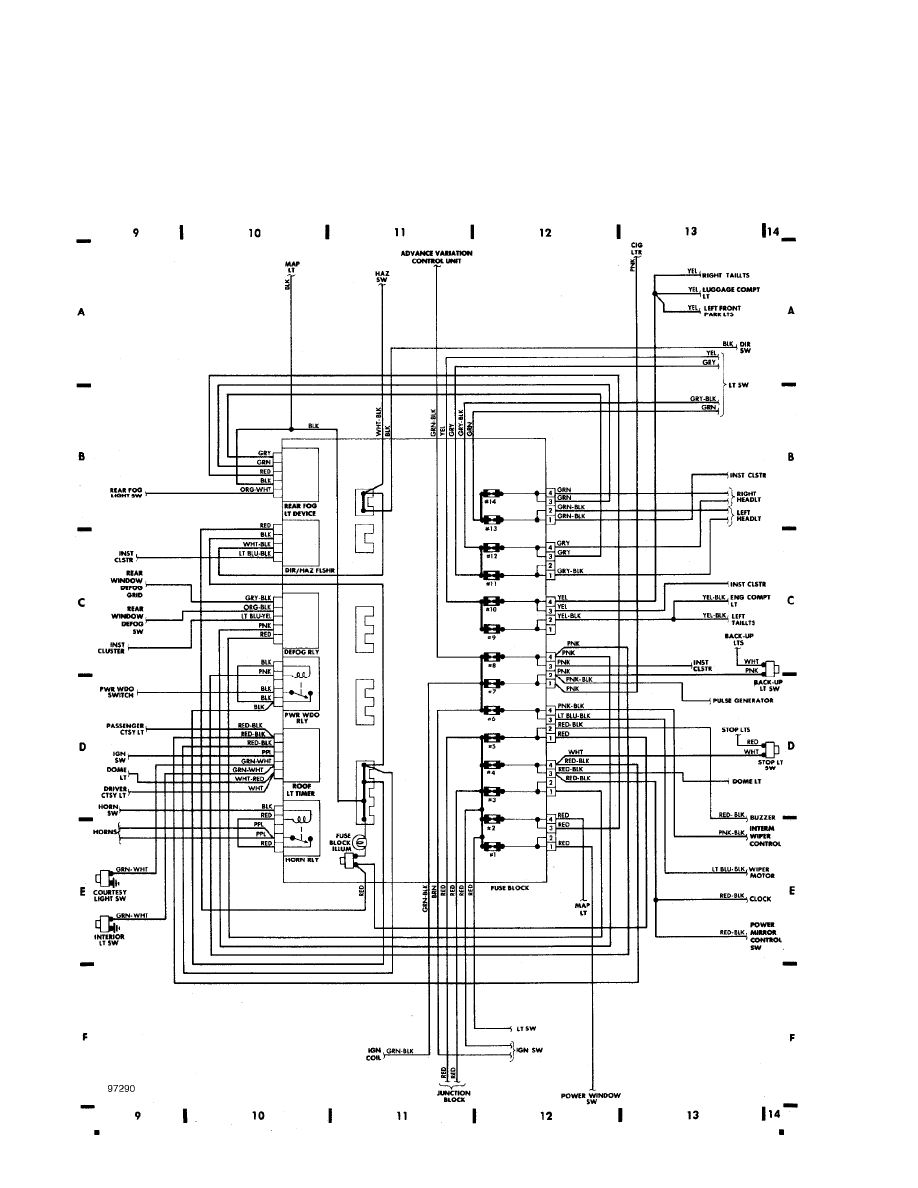

Fig. 3:  Fuse Block (Grids 9-14) (p. 3)

1986 Alfa Romeo Spider Veloce

For cdr101@wp.pl x x x x

Copyright © 1998 Mitchell Repair Information Company, LLC

Sunday, April 02, 2006  11:40AM

background image

WIRING DIAGRAMS

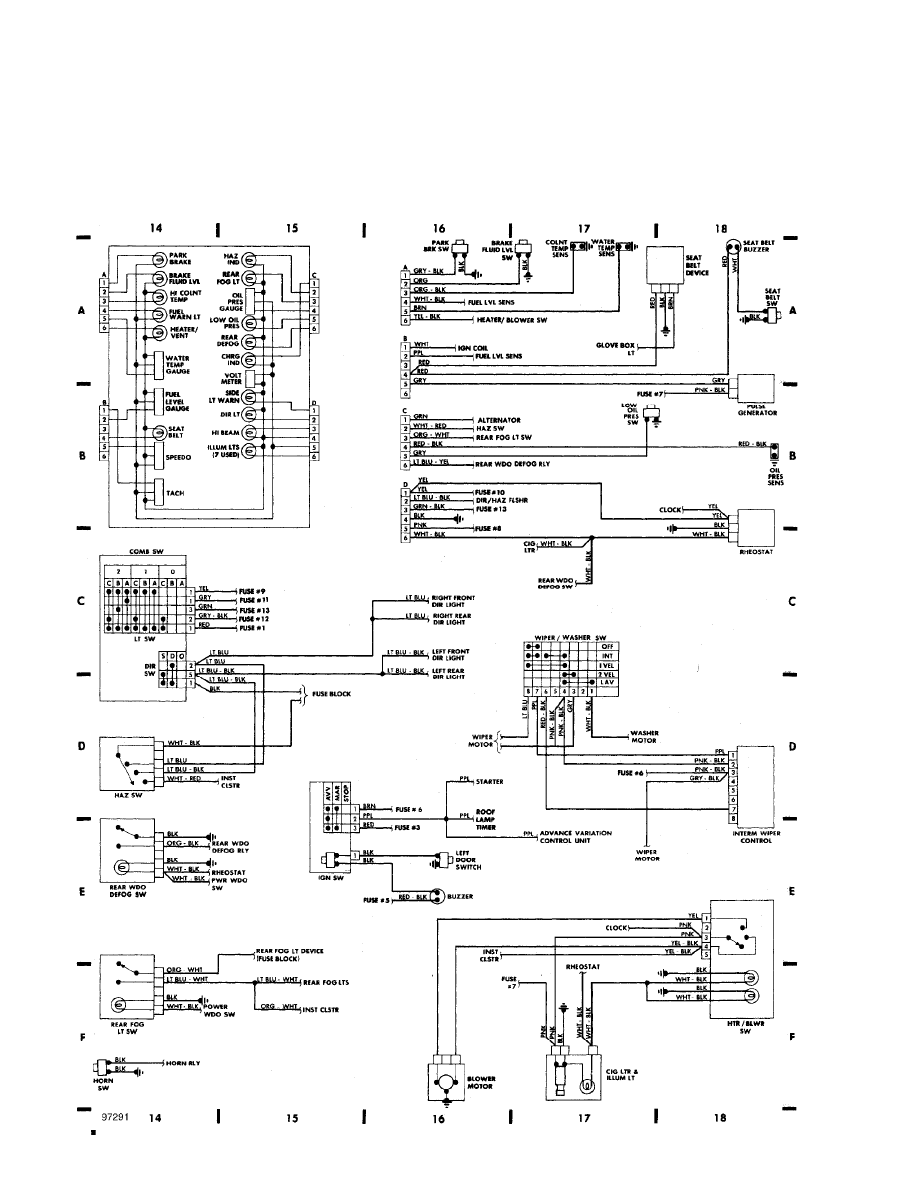

Fig. 4:  Underdash & Instrument Panel (Grids 14-18) (p. 4)

1986 Alfa Romeo Spider Veloce

For cdr101@wp.pl x x x x

Copyright © 1998 Mitchell Repair Information Company, LLC

Sunday, April 02, 2006  11:40AM

background image

WIRING DIAGRAMS

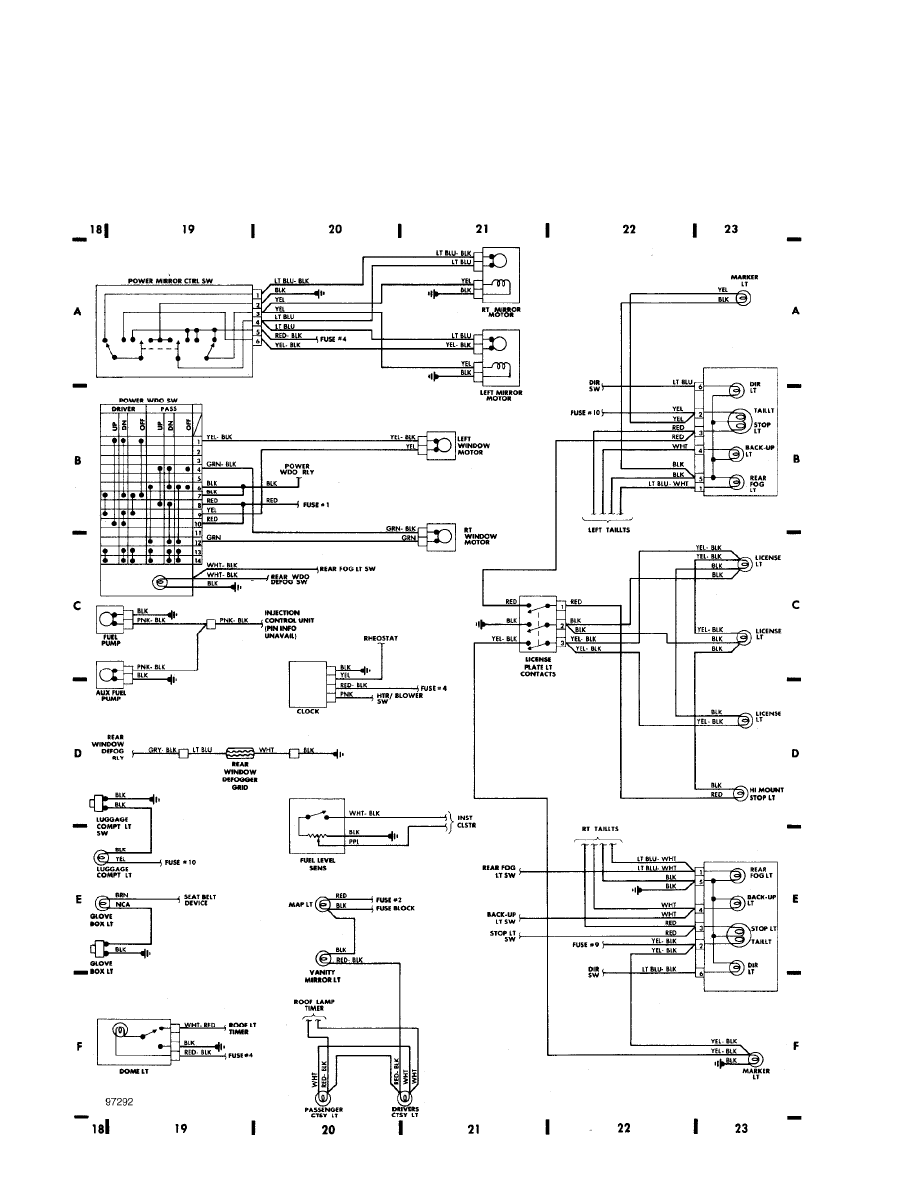

Fig. 5:  Rear Compartment & Accessories (Grids 18-23) (p. 5)

1986 Alfa Romeo Spider Veloce

For cdr101@wp.pl x x x x

Copyright © 1998 Mitchell Repair Information Company, LLC

Sunday, April 02, 2006  11:40AM
