T: Cyfrowe barwy (1h)

Za wyświetlanie obrazu na monitorze odpowiedzialna jest

karta graficzna

, która przekazuje

takie informacje jak kolor, jasność i nasycenie każdego z punktów obrazu.

Złącza przesyłania obrazu

Do współczesnych kart graficznych można podłączyć monitory z różnymi rodzajami sterowania:

VGA

– analogowe przesyłanie informacji o zawartości ekranu. Wartość cyfrowa każdego z

kolorów RGB jest zamieniana na napięcie elektryczne i w takiej postaci podana na wyjścia
karty graficznej

DVI

– nowsze rozwiązanie (które się nie przyjęło). Informacja o zawartości ekranu jest

przekazywana w postaci cyfrowej bezpośrednio do monitora.

HDMI

– sygnał przesyłany jest w takiej samej postaci jak przez DVI, ale dodatkowo

przekazywany jest również dźwięk.

Zadanie
Odszukaj w Internecie obrazy przedstawiające wyżej opisane złącza

Modele barw

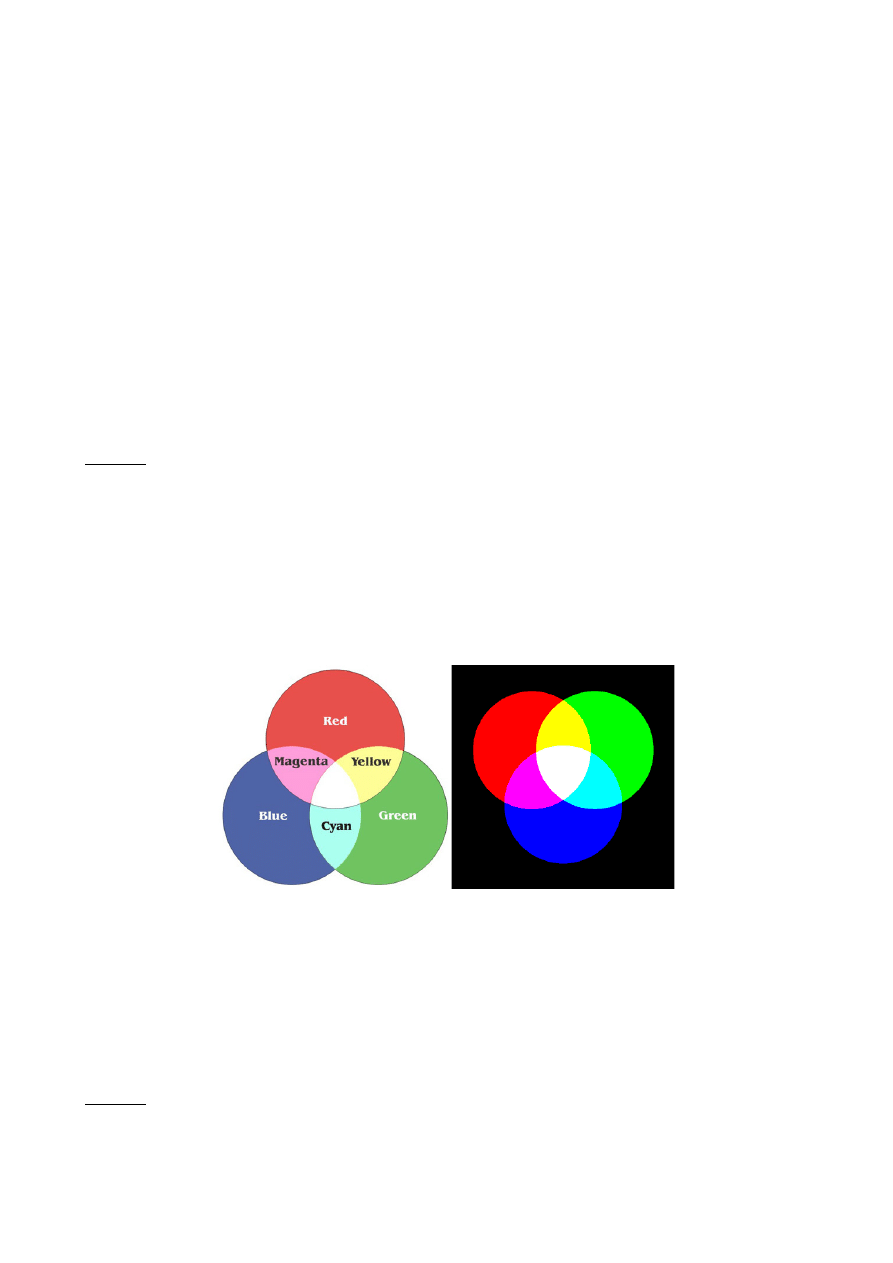

Model addytywny

, który tworzy barwy dzięki sumowaniu kilku podstawowych barw.

Najczęściej stosowanym modelem addytywnym jest model

RGB

. (red-czerwony, green-zielony,

blue-niebieski) – opisuje przestrzeń barw za pomocą trzech podstawowych barw światła R-

red-czerwonej, G-green-zielonej, B-blue-niebieskiej.

Na zapisanie każdego z trzech kolorów potrzeba 8 bitów (łącznie 24 bity).
Za pomocą 8 bitów można zapisać 256 różnych liczb (2

8

=256) w związku z czym liczba barw

otrzymanych w 24-bitowym modelu addytywnym wynosi 256x256x256=

16 777 216

(tryb

True Color)

Ludzkie oko w zależności od indywidualnych predyspozycji potrafi rozróżnić od 400 tys do ok.

16 milionów barw. Stąd model RGB jest optymalnym rozwiązaniem.
Zadanie
Gdzie ma zastosowanie model RGB, w jakich urządzeniach?

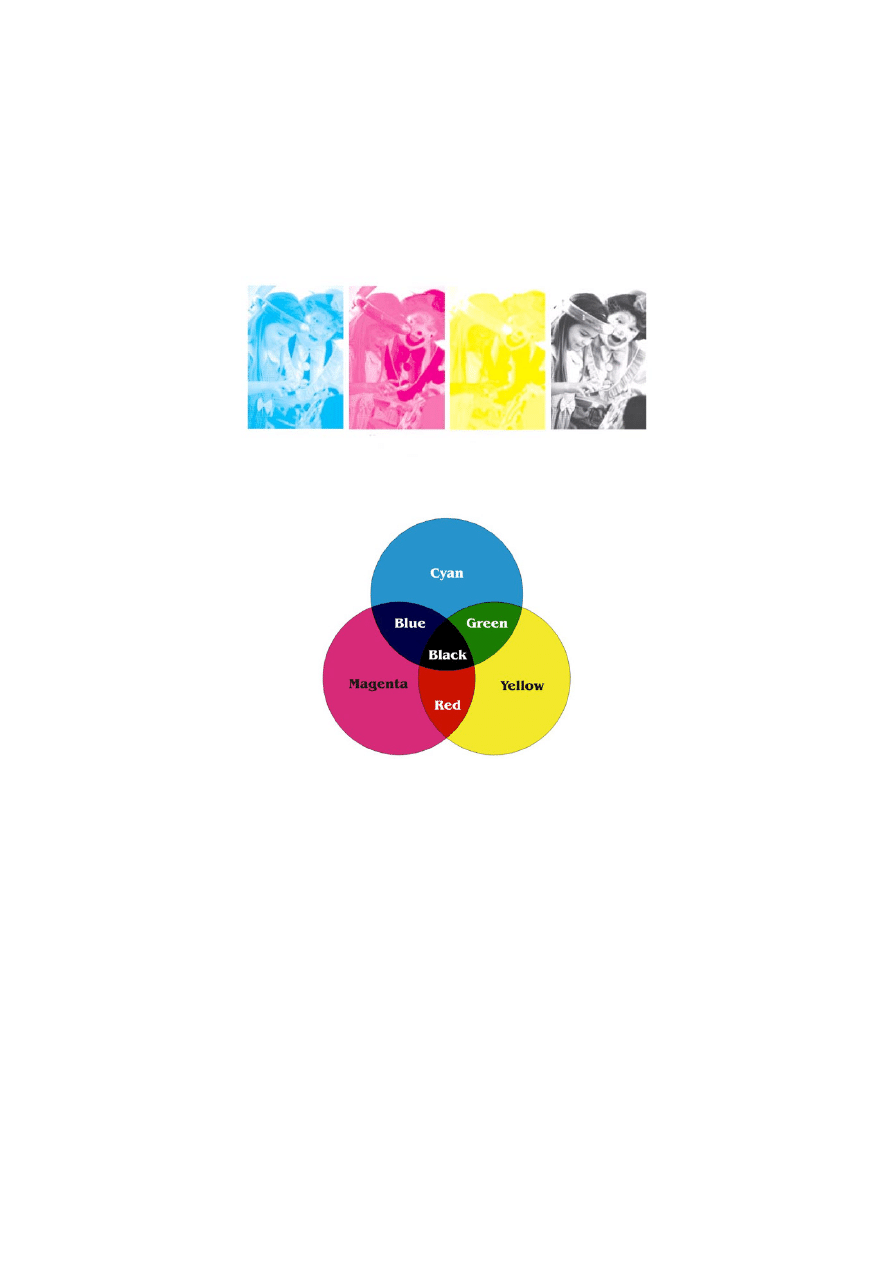

Model subtraktywny

opiera się na przepuszczaniu białego światła przez kolorowe filtry. Dzie-

je się tak na barwnych wydrukach. Padające na kartkę światło odbija się od powierzchni. Barw-
niki tuszu, farby, tonera filtrują je odbijając jedynie fale elektromagnetyczne o określonej dłu-

gości.
Przykładem jest model

CMY

lub

CMYK

C-cyjan (błękitny, błękit z zielenią, sinoniebieski), M-

magenta (karmazynowy, purpurowy), Y-yellow (żółty), K-black (czarny). Zastosowanie poligra-
fia, kolorowe wydruki, ponieważ daje możliwość 32 bitowego, dokładnego kodowania kolorów.

Drukowanie polega na czterokrotnym pokryciu arkusza określonymi kolorami farby.

C

M

Y

K

Modele percepcyjne

w których paleta kolorów jest budowana doświadczalnie na podstawie

zdolności ludzkiego oka do odbierania barw. Model ten zakłada że narząd wzroku odbiera

kolory w trzech kategoriach: jasny – ciemny, czerwony – zielony, żółty i niebieski. Graficy
używają tego modelu do tzw. Korekcji kolorów, polegających na własnych odczuciach

wizualnym. Przykładem jest narzędzie

Balans kolorów

w edytorze GIMP.

Odbiór kolorów zależy także od jakości i własności monitora, rodzaju matrycy, co może
powodować znaczne różnice w odtwarzaniu kolorów. Często potrzebna jest kalibracja – zmiana

poszczególnych składowych kolorów taki sposób, aby kolory były wiernie odtwarzane.
