407 B2CG4DK1 Wymiana Czujniki prędkości na wejściu i wyjśc

background image

WYMIANA : CZUJNIKI PRĘDKOŚCI NA WEJŚCIU I WYJŚCIU AUTOMATYCZNEJ SKRZYNI

WYMIANA : CZUJNIKI PRĘDKOŚCI NA WEJŚCIU I WYJŚCIU AUTOMATYCZNEJ SKRZYNI

WYMIANA : CZUJNIKI PRĘDKOŚCI NA WEJŚCIU I WYJŚCIU AUTOMATYCZNEJ SKRZYNI

WYMIANA : CZUJNIKI PRĘDKOŚCI NA WEJŚCIU I WYJŚCIU AUTOMATYCZNEJ SKRZYNI

BIEGÓW

BIEGÓW

BIEGÓW

BIEGÓW

SKRZYNIA AUTO 4HP20

1. Identyfikacja

1. Identyfikacja

1. Identyfikacja

1. Identyfikacja

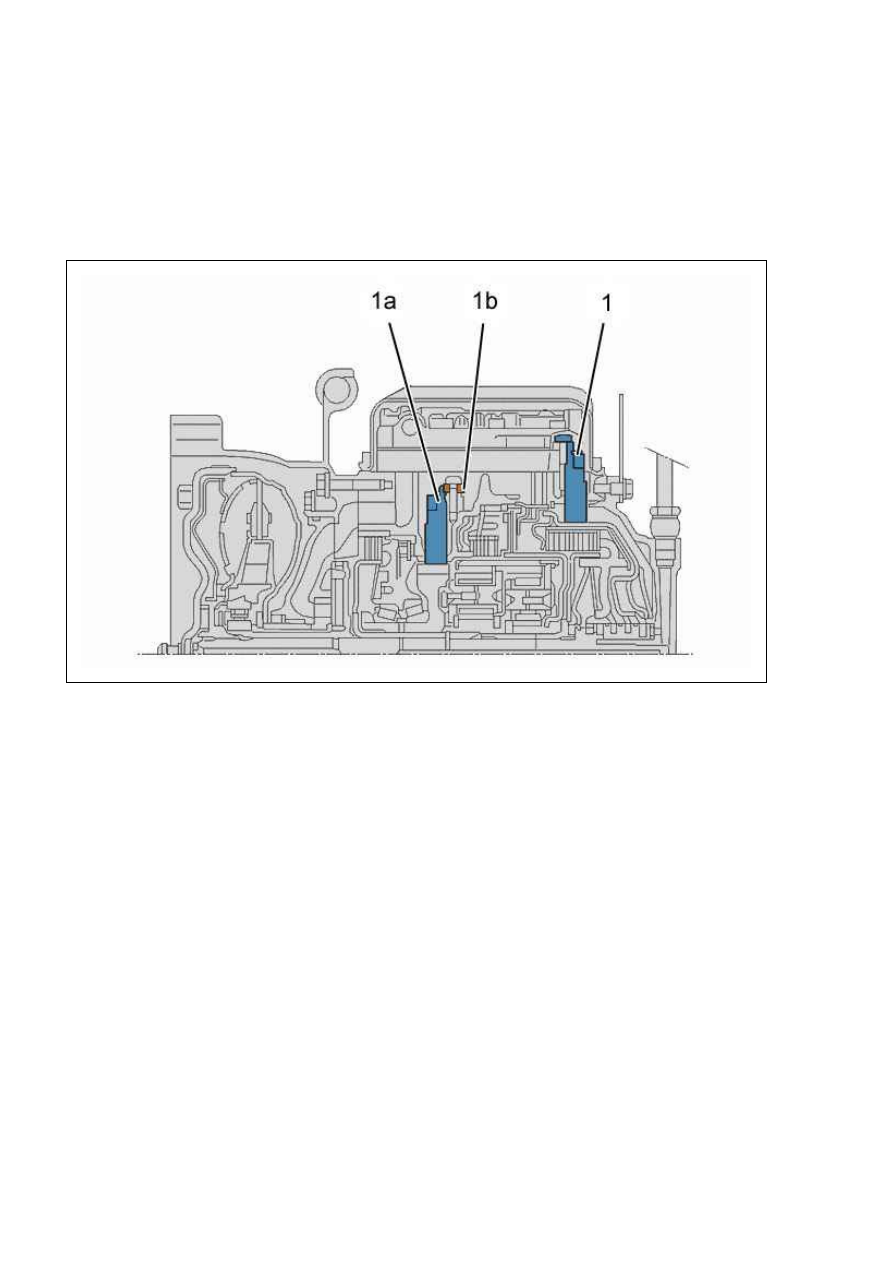

Rysunek : B2CKTW0D

(1) Czujnik prędkości na wejściu automatycznej skrzyni biegów.

(1a) Czujnik prędkości na wyjściu automatycznej skrzyni biegów.

(1b) [/] podkładka rozpórki .

2. Oprzyrządowanie specjalne

2. Oprzyrządowanie specjalne

2. Oprzyrządowanie specjalne

2. Oprzyrządowanie specjalne

407 - B2CG4DK1 - Wymiana : Czujniki prędkości na wejściu i wyjściu...

http://127.0.0.1:6090/affiche.do?ref=B2CG4DK1&refaff=B2CG4DK1...

1 z 4

2015-03-28 02:27

background image

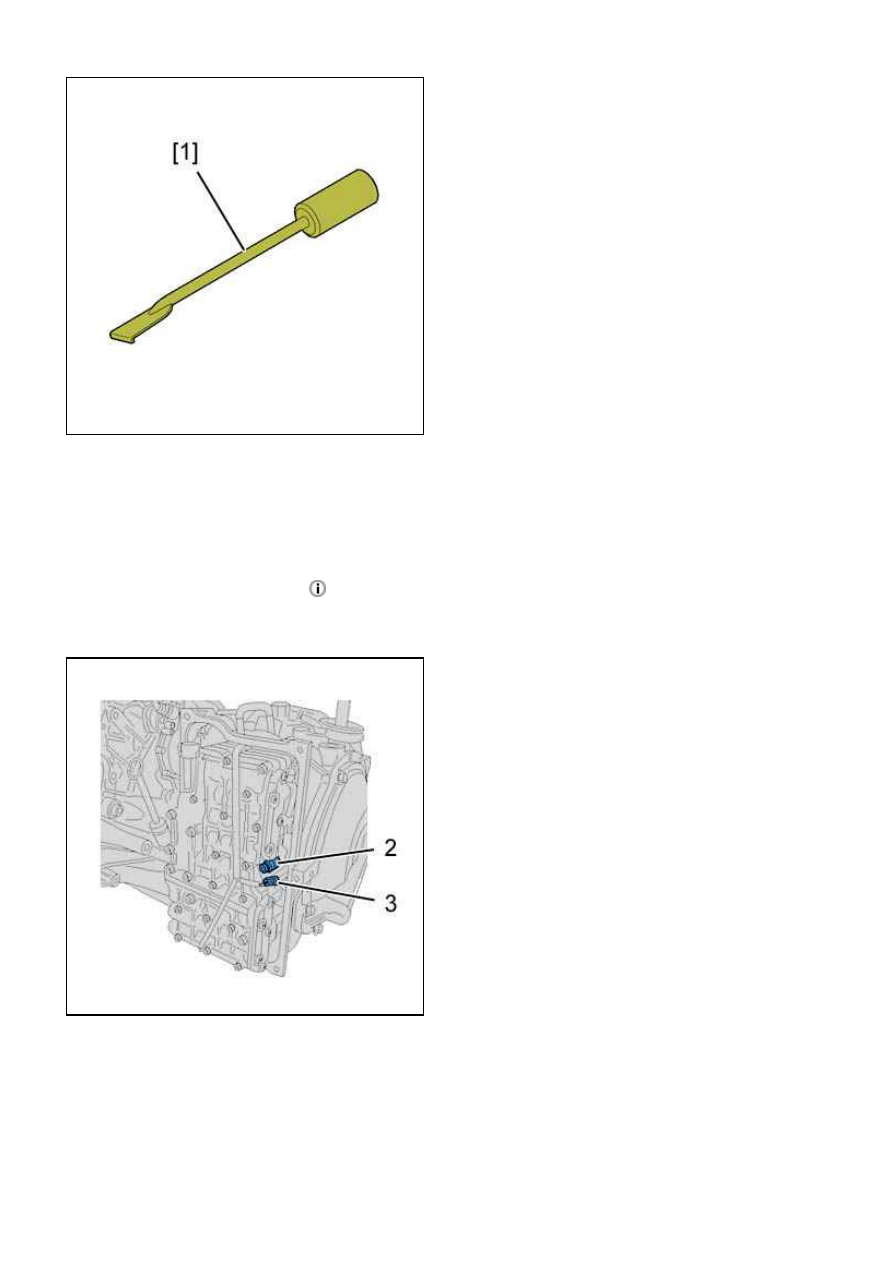

Rysunek : E5AK018C

[1] ściągacz złącza (-).0336-F.

3. Wymiana czujnika prędkości na wejściu automatycznej skrzyni biegów

3. Wymiana czujnika prędkości na wejściu automatycznej skrzyni biegów

3. Wymiana czujnika prędkości na wejściu automatycznej skrzyni biegów

3. Wymiana czujnika prędkości na wejściu automatycznej skrzyni biegów

3.1. Demontaż

3.1. Demontaż

3.1. Demontaż

3.1. Demontaż

SKRZYNIA AUTO 4HP20

Spuścić olej ze skrzynki biegów

Spuścić olej ze skrzynki biegów

Spuścić olej ze skrzynki biegów

Spuścić olej ze skrzynki biegów

.

Wymontowac obudowe bloku hydraulicznego .

Rysunek : B2CK18IC

Wymontowac srube ( 2) i czujnik predkosci na wejsciu.

Wypiąć złącze (3) (Za pomocą narzędzia [1]).

3.2. Montaż

3.2. Montaż

3.2. Montaż

3.2. Montaż

Zatrzasnac zlacze (3).

Zamontować czujnik (/).

Dokręcić śruby (2) momentem 0,8 daNm.

Zamontowac oslone blaszana z nowa uszczelka.

SKRZYNIA AUTO 4HP20

407 - B2CG4DK1 - Wymiana : Czujniki prędkości na wejściu i wyjściu...

http://127.0.0.1:6090/affiche.do?ref=B2CG4DK1&refaff=B2CG4DK1...

2 z 4

2015-03-28 02:27

background image

Napełnić skrzynię biegów

Napełnić skrzynię biegów

Napełnić skrzynię biegów

Napełnić skrzynię biegów

.

Sprawdzic poziom

Sprawdzic poziom

Sprawdzic poziom

Sprawdzic poziom

.

4. Wymiana czujnika prędkości na wyjściu automatycznej skrzyni biegów

4. Wymiana czujnika prędkości na wyjściu automatycznej skrzyni biegów

4. Wymiana czujnika prędkości na wyjściu automatycznej skrzyni biegów

4. Wymiana czujnika prędkości na wyjściu automatycznej skrzyni biegów

4.1. Demontaż

4.1. Demontaż

4.1. Demontaż

4.1. Demontaż

SKRZYNIA AUTO 4HP20

Zdemontować blok hydrauliczny

Zdemontować blok hydrauliczny

Zdemontować blok hydrauliczny

Zdemontować blok hydrauliczny

.

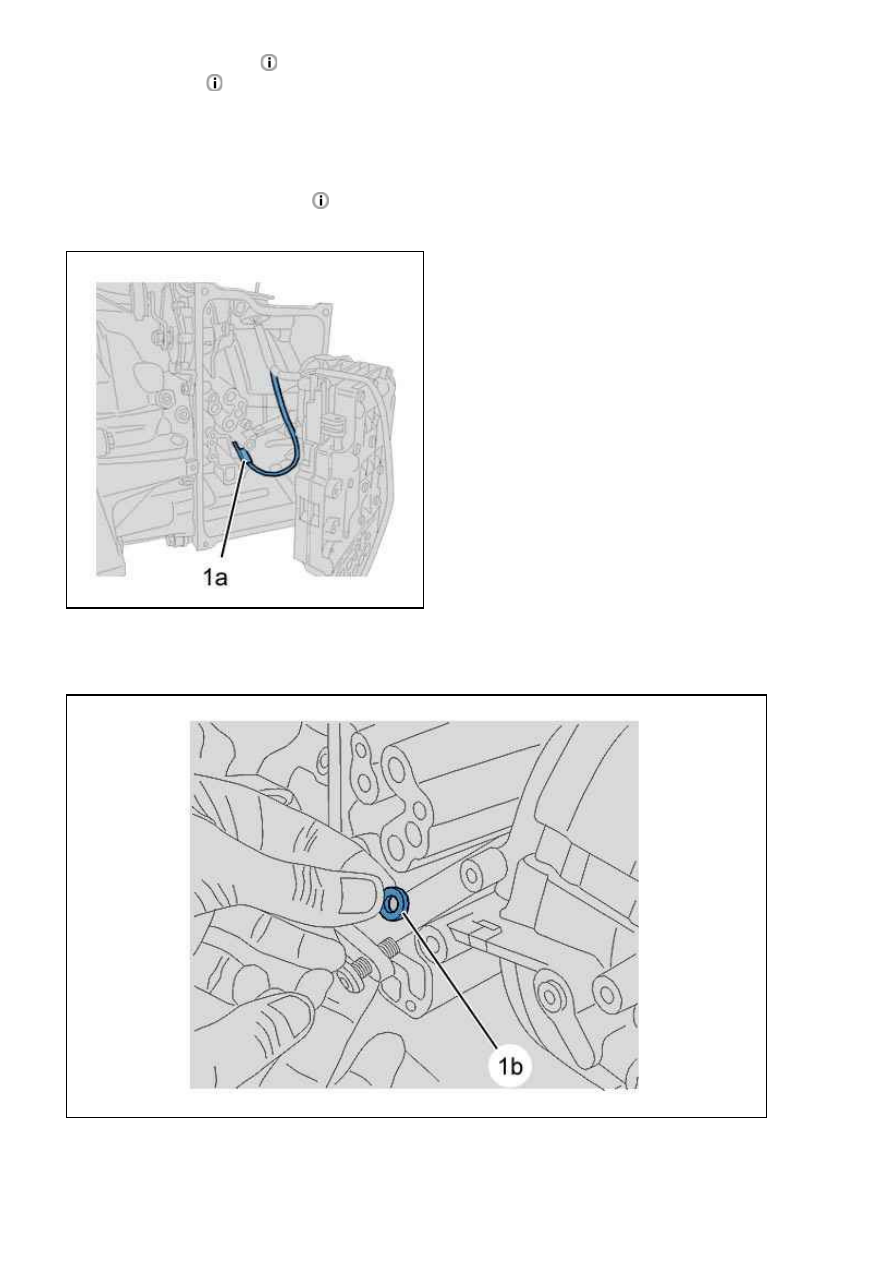

Rysunek : B2CK18JC

Zdemontować czujnik (4).

Rysunek : B2CKUC7D

Uważać na podkładkę rozpórkową ( 1b) (Jeżeli się tam znajduje).

Wypiąć złącze czujnika za pomocą przyrządu [1].

407 - B2CG4DK1 - Wymiana : Czujniki prędkości na wejściu i wyjściu...

http://127.0.0.1:6090/affiche.do?ref=B2CG4DK1&refaff=B2CG4DK1...

3 z 4

2015-03-28 02:27

background image

4.2. Montaż

4.2. Montaż

4.2. Montaż

4.2. Montaż

Zamontować :

Podkładkę dystansową (1b) (Jeżeli się tam znajduje)

Czujnik (/) (Dokręcania na 1.0 danm)

Zatrzasnac zlacze .

SKRZYNIA AUTO 4HP20

Zamontować blok hydrauliczny

Zamontować blok hydrauliczny

Zamontować blok hydrauliczny

Zamontować blok hydrauliczny

.

407 - B2CG4DK1 - Wymiana : Czujniki prędkości na wejściu i wyjściu...

http://127.0.0.1:6090/affiche.do?ref=B2CG4DK1&refaff=B2CG4DK1...

4 z 4

2015-03-28 02:27
