TELEFONIA DIALOG S.A.

PROJEKTOWANIE I BUDOWA SIECI

TELEKOMUNIKACYJNEJ

ZN-02/TD S.A.- 06

PROJEKTOWANIE SIECI ABONENCKICH

= Wrocław, marzec 2002 r. =

Projektowanie Sieci Abonenckich

Przygotowana przez:

Numer Normy. Strona

Departament Planowania i Modelowania Sieci

ZN-02/TD S.A. - 06

2/19

Zatwierdzona przez:

Data

Wersja

2

SPIS RZECZY

1. Wstęp...................................................................................................................... 3

1.1. Przedmiot normy.................................................................................... 3

1.2. Przeznaczenie normy ............................................................................ 3

1.3. Ogólne zasady projektowania sieci abonenckich................................... 4

2. Wymagania dotyczące projektowania sieci wewnątrzbudynkowych i abonenckich 4

2.1. Sieci wewnątrzbudynkowe i abonenckie w domach wielorodzinnych –

zasady ogólne ......................................................................................................... 4

2.2. Budynek mieszkalny 4-piętrowy............................................................. 5

2.3. Budynek mieszkalny 10-piętrowy........................................................... 6

2.4. Budynek mieszkalny wielokondygnacyjny, wieloklatkowy...................... 7

2.5. Domki jednorodzinne ............................................................................. 7

2.6. Przypadki niestandardowe..................................................................... 8

3. Instalacje abonenckie ............................................................................................. 8

3.1. Przyłącze abonenckie (telekomunikacyjne) ........................................... 8

3.2. Instalacja mieszkaniowa w budynku wielorodzinnym........................... 10

3.3. Prowadzenie instalacji abonenckich do budynków jednorodzinnych. .. 10

4. Zabezpieczenie przeciwprzepięciowe linii abonenckich........................................ 11

5. Format dokumentacji projektowej ......................................................................... 11

Projektowanie Sieci Abonenckich

Przygotowana przez:

Numer Normy. Strona

Departament Planowania i Modelowania Sieci

ZN-02/TD S.A. - 06

3/19

Zatwierdzona przez:

Data

Wersja

2

1. Wstęp

1.1. Przedmiot normy

Norma

określa zasady projektowania sieci abonenckich i

wewnątrzbudynkowych dla Telefonii DIALOG S.A..

Zawarte w normie dane techniczno-eksploatacyjne, dotyczące tych sieci,

zostały opracowane z punktu widzenia potrzeb projektanta przygotowującego
dokumentację projektową na budowę lub rozbudowę tych sieci.
Kanalizację kablową dla potrzeb sieci abonenckich należy projektować na
podstawie normy zakładowej ZN-02/TD S.A.- 02, z uwzględnieniem zasad ogólnych
wg normy ZN-02/TD S.A.- 01. Przy projektowaniu sieci abonenckich i
wewnątrzbudynkowych należy stosować wyroby wg aktualnej listy wyrobów
dopuszczonych do stosowania w sieci DIALOG (ZN-02/TD S.A.-10).

Norma zawiera wytyczne do projektowania sieci abonenckich i

wewnątrzbudynkowych zbudowanych z kabli o żyłach miedzianych. Sieć abonencką
w rozumieniu normy stanowi zespół linii kablowych (abonenckich) na danym
obszarze.

Linia (kablowa) abonencka jest to linia łącząca głowicę (łączówkę) rozdzielczą

w punkcie dystrybucyjnym (skrzynce, szafce, puszce) z gniazdkami abonenckimi
poszczególnych stacji abonenckich.

Projektowanie linii dostępowych miedzianych, a zwłaszcza wytyczne

dotyczące zasad projektowania rozmieszczenia zakończeń kablowych rozdzielczych,
stanowią przedmiot normy ZN-02/TD S.A.-04.

1.2. Przeznaczenie normy

Norma jest przeznaczona przede wszystkim dla projektantów opracowujących

dokumentację projektową, a także dla wykonawców sieci miedzianych abonenckich i
wewnątrzbudynkowych, realizowanych dla potrzeb operatora - Telefonii DIALOG
S.A.
Jest również przeznaczona dla służb inwestorskich w zakresie czynności na
etapie przygotowania inwestycji, a w szczególności:

−

uzyskania decyzji o warunkach zabudowy i zagospodarowania terenu

(WZZT) - w

wymaganym, z reguły ograniczonym zakresie wynikającym z zasięgu sieci,

−

wyboru w drodze przetargu wykonawcy dokumentacji projektowej lub

podjęcia

decyzji o bezprzetargowym wyborze wykonawcy dokumentacji,

−

zatwierdzenia koncepcji,

−

uzyskania pozwolenia na budowę (jeśli jest to wymagane z zakresu budowy

sieci).

Projektanta obowiązuje uwzględnianie w opracowywanej dokumentacji

technicznej wyrobów dopuszczonych do stosowania w Telefonii Lokalnej S.A.,
umieszczonych na liście wyrobów dopuszczonych do stosowania (ZN-02/TD S.A.-
10). Lista ta ulega okresowej aktualizacji, zatem przed przystąpieniem do
projektowania projektanta obowiązuje zapoznanie się z aktualną wersją listy.

Projektowanie Sieci Abonenckich

Przygotowana przez:

Numer Normy. Strona

Departament Planowania i Modelowania Sieci

ZN-02/TD S.A. - 06

4/19

Zatwierdzona przez:

Data

Wersja

2

Postanowienia normy należy stosować przy przygotowywaniu projektów

budowlanych i wykonawczych sieci i instalacji abonenckich, jak również przy
wykonawstwie, odbiorach i eksploatacji zakończeń torów kablowych u abonenta w
sieciach Telefonii DIALOG S.A.

Konieczne jest, aby w wypadku projektów sieci abonenckiej, na które

wymagane jest pozwolenie na budowę, projekty te sporządzone były w samodzielnej
formie dokumentacyjnej (oddzielna oprawa).

1.3. Ogólne zasady projektowania sieci abonenckich

Przy projektowaniu sieci abonenckich miedzianych należy uwzględniać niżej

podane podstawowe zasady:
a) projektowanie sieci abonenckiej / wewnątrzbudynkowej musi być zgodne z ogólnie

obowiązującymi uregulowaniami normatywnymi (Ustawy, Rozporządzenia,
Zarządzenia, obowiązujące Polskie Normy - wg wykazu podanego w normie ZN-
02/TD S.A.-01) oraz z normą ZN-02/TD S.A.-02 w zakresie kanalizacji kablowej
oraz z niniejszą norma zakładową;

b) wszelkie wątpliwości dotyczące projektowania sieci abonenckiej /

wewnątrzbudynkowej należy wyjaśnić na etapie projektowania z upoważnionym
pracownikiem Telefonii DIALOG S.A., odpowiedzialnym za realizację zadania
inwestycyjnego;

c) odstępstwa i zmiany w stosunku do zatwierdzonych ZTE i otrzymanych

wytycznych technicznych do projektowania wymagają potwierdzenia w formie
pisemnej przez operatora - Telefonię DIALOG S.A.

Ze względu na niemożność opisania wszystkich modeli instalacji stosowanych

wewnątrz budynków, w normie określone są ogólne zasady projektowania tych
instalacji. Na podstawie podanych reguł i przykładów należy projektować instalacje
dla każdego budynku.

2. Wymagania dotyczące projektowania sieci

wewnątrzbudynkowych i abonenckich

2.1. Sieci wewnątrzbudynkowe i abonenckie w domach

wielorodzinnych – zasady ogólne

Przy projektowaniu sieci wewnątrzbudynkowych i abonenckich w domach

wielorodzinnych należy kierować się poniższymi zasadami:
1. Przedstawione niżej schematy (rys. 1,2,3,4,5,6,7) prezentują przykładowe

sposoby realizacji sieci wewnątrzbudynkowej w blokach wielorodzinnych. Wybór
rodzaju instalacji zależy od typu budynku i lokalnych uwarunkowań.

2. Instalacja powinna być prowadzona w niepalnych korytkach elektroinstalacyjnych,

niepalnych rurach osłonowych lub (na życzenie właściciela budynku) w korytkach
metalowych.

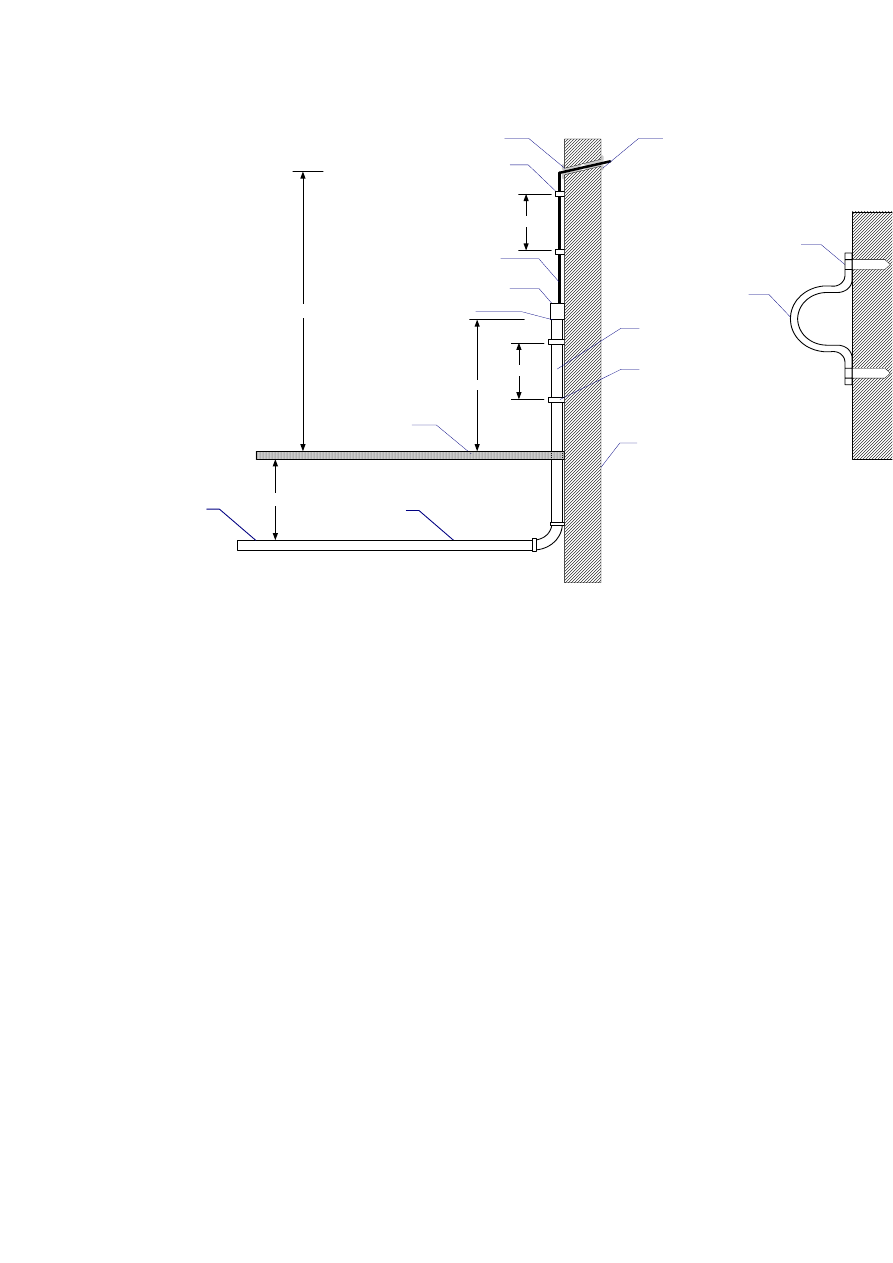

Kable układane na zewnątrz budynków (na elewacji) do wysokości 2,5 m powinny
być układane w rurach HDPE Φ40/3,7mm.

3. Powinno się używać kabli i przewodów o żyłach miedzianych w izolacji

i powłoce z tworzyw sztucznych. Kabli i przewodów o izolacji PCW nie należy

Projektowanie Sieci Abonenckich

Przygotowana przez:

Numer Normy. Strona

Departament Planowania i Modelowania Sieci

ZN-02/TD S.A. - 06

5/19

Zatwierdzona przez:

Data

Wersja

2

stosować w pomieszczeniach, w których wilgotność względna przekracza 90%. W
takich wypadkach stosuje się przewody i kable w izolacji polietylenowej.

4. Średnice żył kabli i przewodów nie powinny być mniejsze niż 0,5 mm. Osprzęt

instalacyjny powinien być dobrany do typu kabla lub przewodu i podłoża, na
którym jest instalowany.

5. Dopuszcza się możliwość umieszczania listew opisowych na zespołach

łączówkowych strony liniowej w wewnątrzbudynkowej skrzynce kablowej,
zawierających informację o wykorzystywanych parach ze strony liniowej jednostki
dostępowej. Oznakowanie powinno być zgodne z systemem oznakowania
elementów sieci telekomunikacyjnej obowiązującym w Telefonii DIALOG S.A.
(norma ZN-02/TD S.A.-01).

2.2. Budynek mieszkalny 4-piętrowy

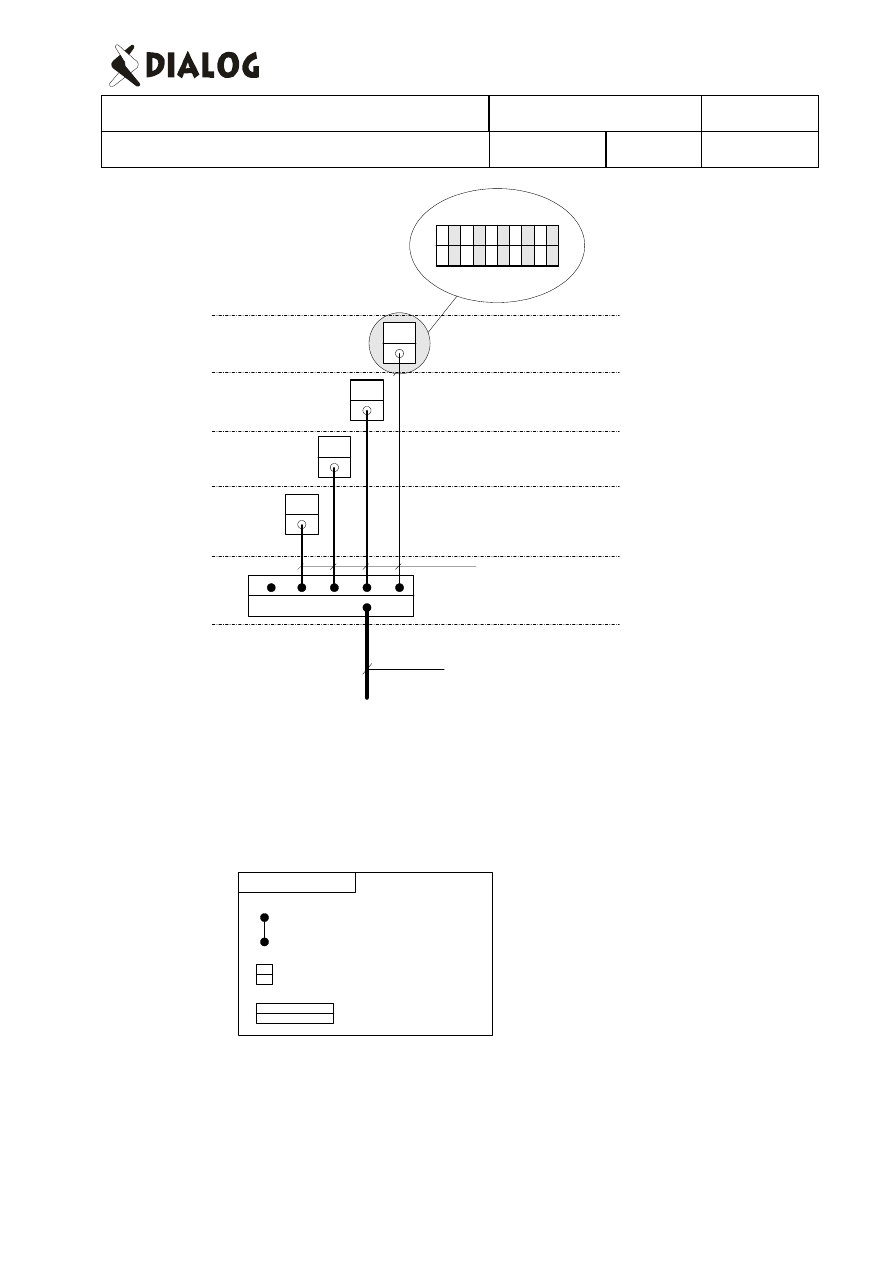

Schemat instalacji w budynku mieszkalnym 4-piętrowym, jednoklatkowym

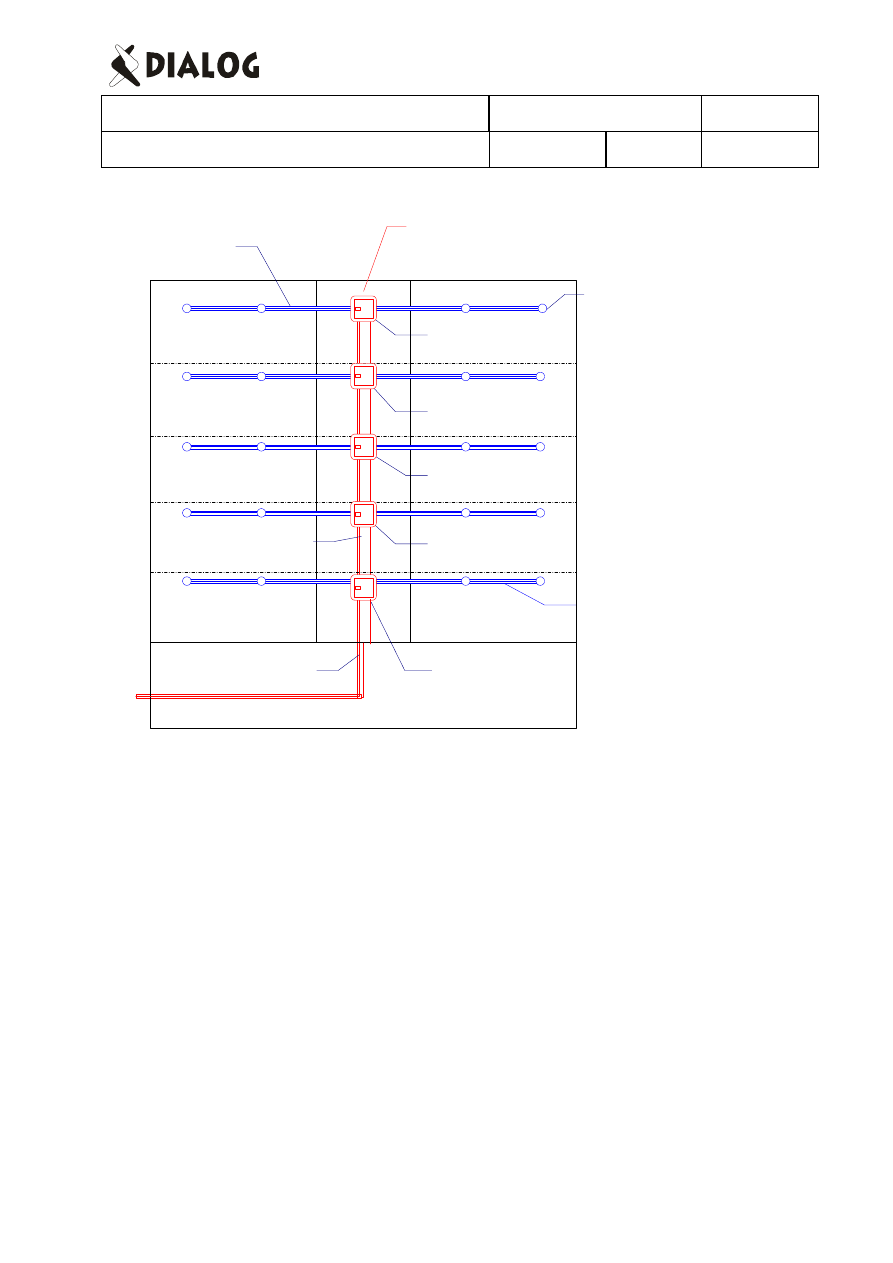

przedstawiony jest na rys. 1, natomiast schemat rozszycia i rozprowadzenia kabli -
na rys.2.

Instalację należy zaprojektować i wykonać w następujący sposób:

1. Kabel rozdzielczy XzTKMXpw o pojemności zgodnej z normami i wytycznymi

Telefonii DIALOG S.A. należy doprowadzić do punktu dystrybucyjnego
zainstalowanego na parterze budynku.

2. Jako punkt dystrybucyjny należy stosować skrzynkę kablową z umieszczoną

wewnątrz przełącznicą o następującej konfiguracji:

−

po stronie liniowej łączówki 10-parowe w liczbie wynikającej z pojemności

kabla rozdzielczego (np. dla kabla 20-parowego – 2 łączówki),

−

po stronie abonenckiej łączówki 10-parowe w liczbie wynikającej

z liczby kondygnacji – 1 łączówka na 1 kondygnację (również na parter),

−

pojemność strony stacyjnej przełącznicy powinna umożliwić przyłączenie

100% lokali w budynku,

−

w skrzynce należy pozostawić miejsce (po stronie liniowej) na dodatkową 1

łączówkę.

3. Wykonać piony z korytek elektroinstalacyjnych PCW niepalnych. Zaleca się

stosowanie korytek o wymiarach 90x40 dwudzielnych z podziałem korytka w
stosunku 1/3 do 2/3. Korytka te mają być mocowane do ściany przy pomocy
kołków rozporowych w odstępach co 30 cm. Listwy abonenckie poziome
stosowane przy tego typu instalacjach mają być wykonane z korytek o wymiarach
25x15 mocowanych analogicznie jak w wypadku instalacji pionowych.
Alternatywną metodą wykonywania pionów jest budowanie z niepalnej rury RVS
Φ47 umocowanej do ściany metalowymi uchwytami typu U rozmieszczonymi co
30cm.
Dopuszcza się możliwość (na życzenie właściciela budynku) wykonania pionów
kablowych z korytek metalowych. Zalecane wymiary korytek metalowych wynoszą
130x30 dla pionów wewnątrzbudynkowych oraz 28x14 dla instalacji abonenckiej
poziomej. Korytka te powinny być mocowane do ściany przy pomocy kołków
rozporowych w odstępach co około 50 cm oraz dodatkowo zabezpieczane przy
pomocy nitów.
We wszystkich powyższych wypadkach należy zwrócić szczególną uwagę przy

Projektowanie Sieci Abonenckich

Przygotowana przez:

Numer Normy. Strona

Departament Planowania i Modelowania Sieci

ZN-02/TD S.A. - 06

6/19

Zatwierdzona przez:

Data

Wersja

2

przejściach instalacji przez stropy na bezpieczne i estetyczne wykonanie (w
projekcie należy podać warunki stwierdzające konieczność spełnienia tych
wymagań).

4. Pojemność kabla YTKSY z puszki na parterze do puszek na poszczególnych

kondygnacjach należy przyjmować zgodnie z zasadą: liczba mieszkań x 2, tj.

−

2 mieszkania – kabel YTKSY 5x2x0,5,

−

3 mieszkania – kabel YTKSY 7x2x0,5,

−

4 lub 5 mieszkań – kabel YTKSY 10x2x0,5.

5. Kable YTKSY nie zakończone w danej skrzynce kablowej na łączówce

przechodzą przez nią “na wprost" do następnych kondygnacji.

6. Na piętrach I, II, III i IV należy zainstalować skrzynki kablowe z łączówką 10-

parową.

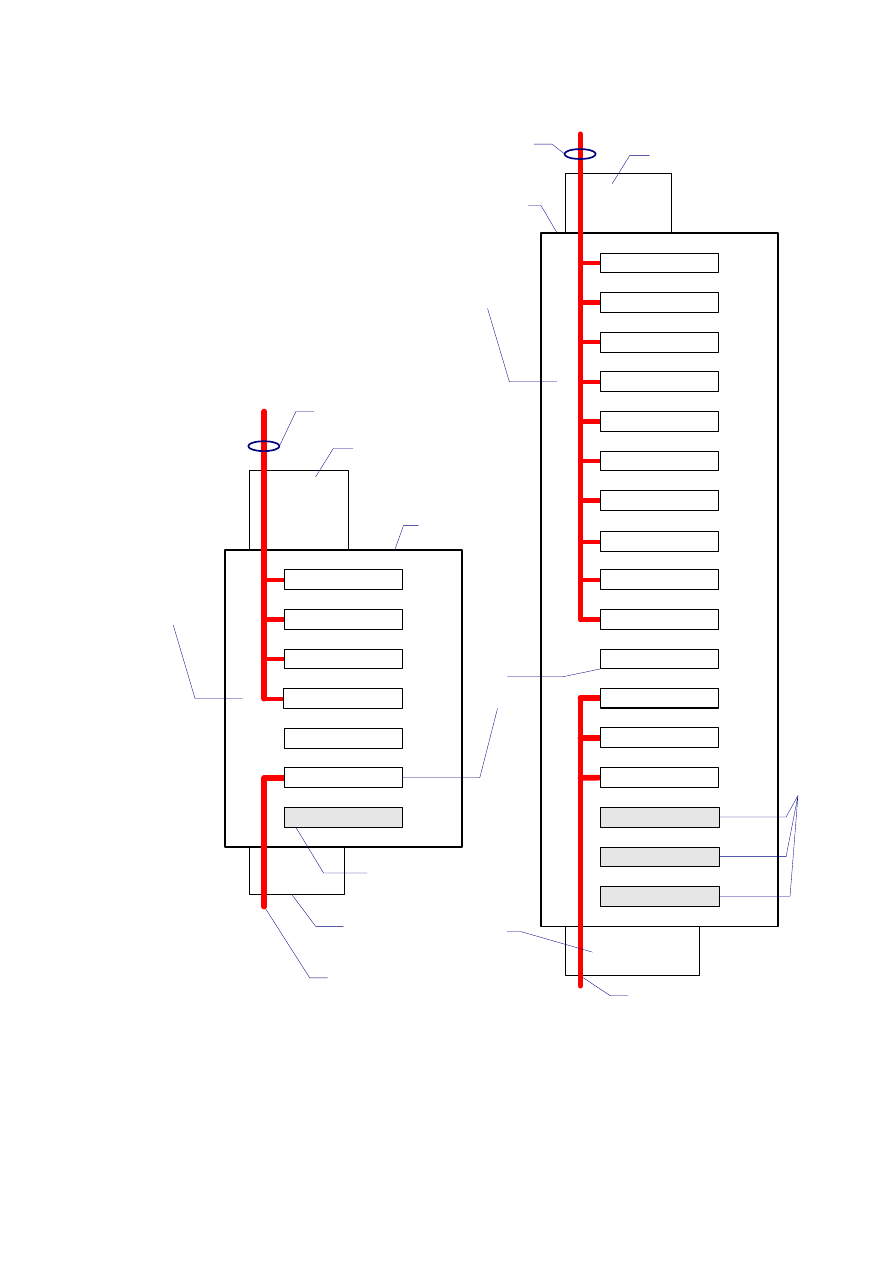

7. Kable abonenckie rozszywać na łączówce w skrzynce kablowej naprzemiennie:

para abonencka, para rezerwowa, para abonencka itd. Jeśli liczba mieszkań
na kondygnacji jest większa od 5 a mniejsza lub równa 10, kable abonenckie
należy rozszyć na łączówce po kolei (bez wolnego miejsca na pary rezerwowe).

8. Jeśli liczba mieszkań na 1 kondygnacji jest większa niż 10, należy zaprojektować

i zbudować następny pion.

9. Instalacje do mieszkań usytuowanych na pierwszej kondygnacji (tej z punktem

dystrybucyjnym) prowadzić bezpośrednio od punktu dystrybucyjnego.

2.3. Budynek mieszkalny 10-piętrowy

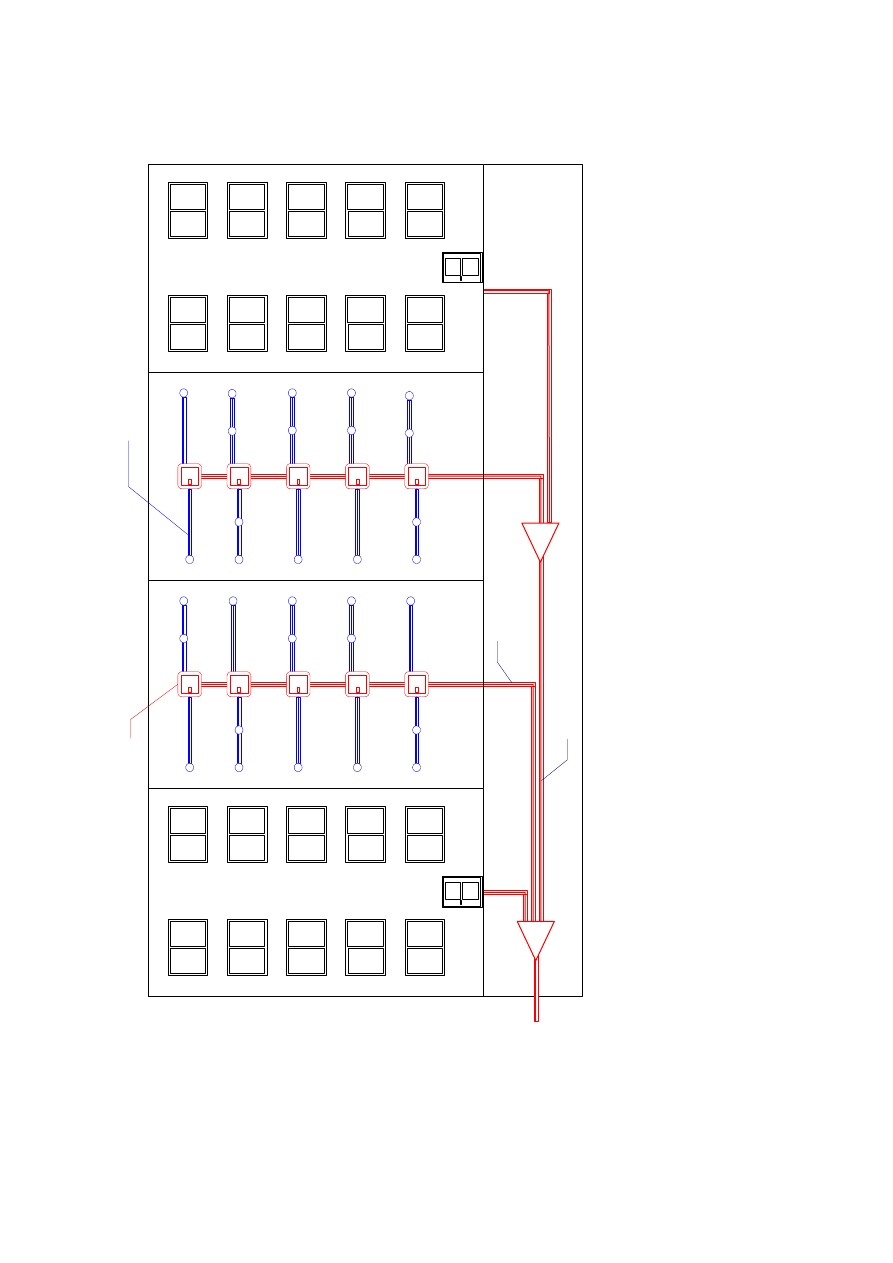

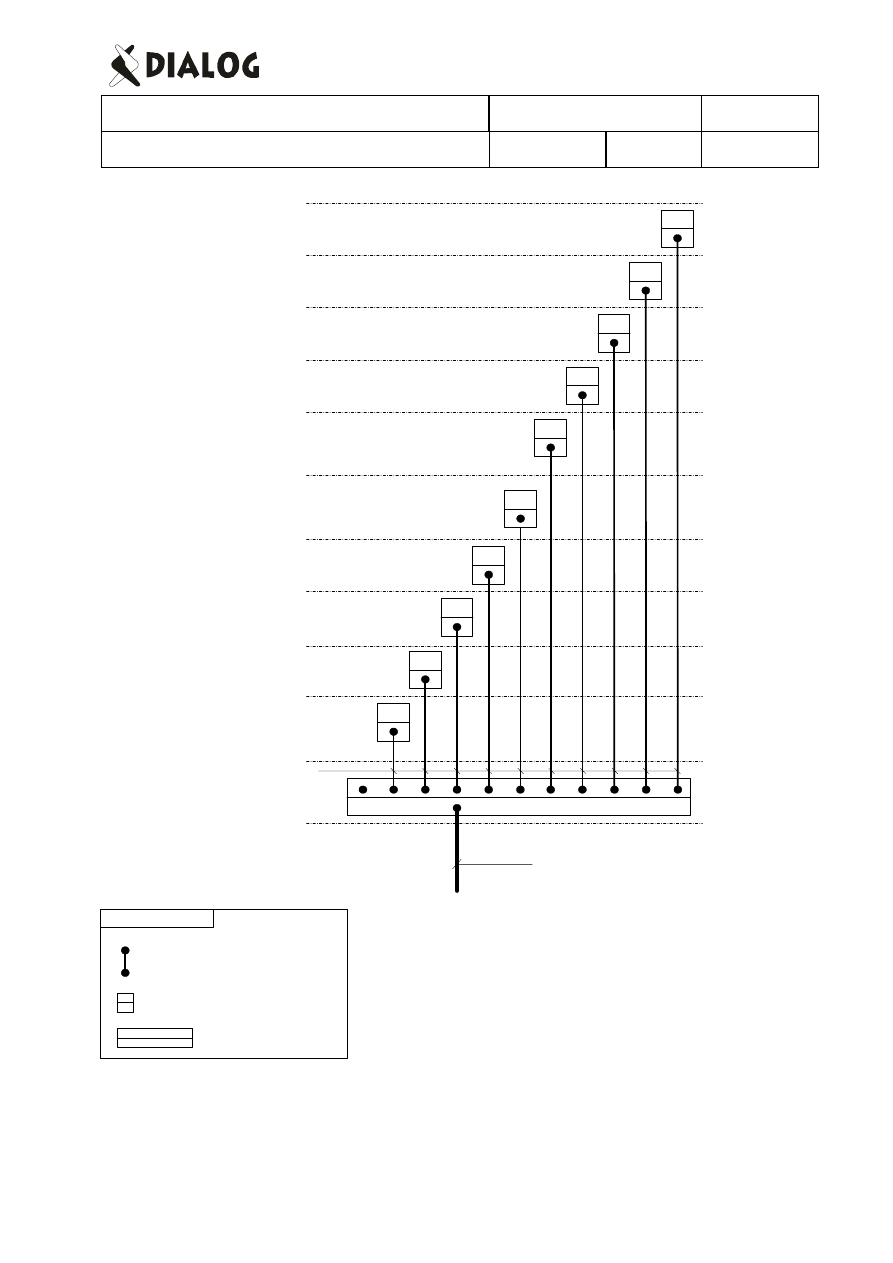

Rys. 3 przedstawia schemat instalacji w budynku mieszkalnym, 10-piętrowym,

jednoklatkowym, natomiast rys. 4 - schemat rozszycia i rozprowadzenia kabli.

Instalację należy zaprojektować w następujący sposób:

1. Kabel rozdzielczy XzTKMXpw o pojemności zgodnej z normami i wytycznymi

Telefonii DIALOG S.A. doprowadzić do punktu dystrybucyjnego zainstalowanego
na parterze budynku.

2. Jako punkt dystrybucyjny należy stosować skrzynkę kablową z umieszczoną

wewnątrz przełącznicą o następującej konfiguracji:

−

po stronie liniowej łączówki 10-parowe w liczbie wynikającej z pojemności

kabla rozdzielczego (np. dla kabla 20-parowego – 2 łączówki),

−

po stronie abonenckiej łączówki 10-parowe w liczbie wynikającej

z liczby kondygnacji – 1 łączówka na 1 kondygnację (również na parter),

−

w skrzynce należy pozostawić miejsce (po stronie liniowej) dla:

•

1 łączówki w budynkach 5-kondygnacyjnych i mniejszych,

•

2 łączówek w budynkach o liczbie kondygnacji od 6 – 9,

•

3 łączówek w budynkach 10- kondygnacyjnych i większych.

3. Wykonać piony z korytek elektroinstalacyjnych PCW niepalnych. Zaleca się

stosowanie korytek o wymiarach 90x40 dwudzielnych z podziałem korytka w
stosunku 1/3 do 2/3. Korytka te mają być mocowane do ściany przy pomocy
kołków rozporowych w odstępach co 30 cm. Listwy abonenckie poziome
stosowane przy tego typu instalacjach mają być wykonane z korytek o wymiarach
25x15 mocowanych analogicznie jak w wypadku instalacji pionowych.
Alternatywną metodą wykonywania pionów jest budowanie z niepalnej rury RVS

Projektowanie Sieci Abonenckich

Przygotowana przez:

Numer Normy. Strona

Departament Planowania i Modelowania Sieci

ZN-02/TD S.A. - 06

7/19

Zatwierdzona przez:

Data

Wersja

2

Φ47 umocowanej do ściany metalowymi uchwytami typu U rozmieszczonymi co
30cm.
Dopuszcza się możliwość (na życzenie właściciela budynku) wykonania pionów
kablowych z korytek metalowych. Zalecane wymiary korytek metalowych wynoszą
130x30 dla pionów wewnątrzbudynkowych oraz 28x14 dla instalacji abonenckiej
poziomej. Korytka te powinny być mocowane do ściany przy pomocy kołków
rozporowych w odstępach co około 50 cm oraz dodatkowo zabezpieczane przy
pomocy nitów.
We wszystkich powyższych wypadkach należy zwrócić szczególną uwagę przy
przejściach instalacji przez stropy na bezpieczne i estetyczne wykonanie (w
projekcie należy podać warunki stwierdzające konieczność spełnienia tych
wymagań).

4. Pojemność kabla YTKSY z puszki na parterze do puszek na poszczególnych

kondygnacjach należy przyjmować zgodnie z zasadą: liczba mieszkań x 2, tj.

−

2 mieszkania – kabel YTKSY 5x2x0,5,

−

3 mieszkania – kabel YTKSY 7x2x0,5,

−

4 lub 5 mieszkań – kabel YTKSY 10x2x0,5.

5. Kable YTKSY nie zakończone w danej skrzynce kablowej na łączówce

przechodzą przez nią “na wprost" do następnych kondygnacji.

6. Na wszystkich kondygnacjach należy zainstalować skrzynki kablowe z łączówką

10-parową:

7. Kable abonenckie rozszywać na łączówce w skrzynce kablowej naprzemiennie:

para abonencka, para rezerwowa, para abonencka itd. Jeśli liczba mieszkań
na kondygnacji jest większa od 5 a mniejsza lub równa 10, kable abonenckie
należy rozszyć na łączówce po kolei (bez wolnego miejsca na pary rezerwowe).

8. Jeśli liczba mieszkań na 1 kondygnacji jest większa niż 10, należy zaprojektować

następny pion.

9. Instalacje do mieszkań usytuowanych na pierwszej kondygnacji (tej z punktem

dystrybucyjnym) prowadzić bezpośrednio od punktu dystrybucyjnego.

2.4. Budynek mieszkalny wielokondygnacyjny, wieloklatkowy

W tym wypadku ma zastosowanie odpowiednia struktura opisana wcześniej

(p.2.2. i p.2.3), powielona w każdej klatce schodowej. Można wykorzystać
pojedyncze wprowadzenie kabla rozdzielczego do budynku i rozprowadzić kable do
poszczególnych pionów korytarzami piwnicznymi.

Przykład takiej instalacji przedstawia rys. 5. W wypadku trudności w

przeprowadzeniu kabli przez piwnice dopuszcza się zaprojektowanie budowy
kanalizacji wzdłuż budynku, z odejściami do każdej klatki schodowej.

2.5. Domki jednorodzinne

Sposób wprowadzania kabli abonenckich do budynków jednorodzinnych

przedstawia rys. 8.

Projektowanie Sieci Abonenckich

Przygotowana przez:

Numer Normy. Strona

Departament Planowania i Modelowania Sieci

ZN-02/TD S.A. - 06

8/19

Zatwierdzona przez:

Data

Wersja

2

2.6. Przypadki niestandardowe

1. Należy stosować zasadę, że liczba łączówek od strony rozdzielczej i od

strony abonenckiej wynika z pojemności odpowiednich kabli. Pojemność
kabli rozdzielczych XzTKMXpw wynika z zakładanej liczby abonentów w
danym budynku. Pojemność kabli abonenckich powinna umożliwić
przyłączenie 100 % abonentów – po 2 pary na abonenta.

2. W wypadku, gdy liczba mieszkań na piętrze jest większa od 5 a mniejsza

od 10, należy stosować tylko jedną łączówkę 10 parową. Rezygnuje się w
tym wypadku z par rezerwowych.

3. W wypadku liczby lokali większej niż 10 na kondygnacji należy

zaprojektować następną instalację wewnątrzbudynkową (punkt
dystrybucyjny, piony kablowe, skrzynki kablowe) w innym miejscu budynku.

4. Po wyliczeniu pojemności kabli i skrzynek należy je dobierać z

typoszeregów, zaokrąglając zawsze w górę.

3. Instalacje abonenckie

3.1. Przyłącze abonenckie (telekomunikacyjne)

Przez przyłącze abonenckie (przyłącze telekomunikacyjne) rozumie się

odcinek kanalizacji kablowej (z reguły jest to pojedyncza rura), układany pod ziemią
między położonym na zewnątrz punktem dystrybucyjnym a budynkiem, wraz z
zaciągniętym do niego kablem umożliwiającym przyłączenie abonentów. Przyłącze
może być również wykonane kablem doziemnym. Poniżej podaje się rozszerzone
omówienie pojęcia przyłącza, uwzględniające różne, w praktyce występujące,
sytuacje.

W wypadku kanalizacji kablowej rura przyłącza stanowi ostatni odcinek

kanalizacji doprowadzany do budynku z ciągu kanalizacji rozdzielczej (lub niekiedy
magistralnej).

W wypadku instalacji abonenckiej układanej pod ziemią rurę przyłącza stanowi

odcinek instalacji zawarty pomiędzy:

a) słupkiem kablowym a puszką abonencką w budynku, do którego jest

doprowadzane przyłącze,

b) puszką kablową w innym budynku a puszką w budynku, do którego jest

doprowadzane przyłącze,

c) puszką kablową na słupie kablowym a puszką abonencką w budynku, do

którego jest doprowadzane przyłącze,

d) szafą kablową lub modułem wyniesionym w szafie wolnostojącej lub

modułem dostępowym w szafie wolnostojącej a puszką abonencką w
budynku, do którego jest doprowadzane przyłącze,

e) modułem wyniesionym w pomieszczeniu lub modułem dostępowym w

pomieszczeniu a puszką abonencką w budynku, do którego jest
doprowadzane przyłącze.

W wypadku kabla układanego bezpośrednio w ziemi (doziemnego)

przyłączem telekomunikacyjnym jest ostatni odcinek kabla między:

Projektowanie Sieci Abonenckich

Przygotowana przez:

Numer Normy. Strona

Departament Planowania i Modelowania Sieci

ZN-02/TD S.A. - 06

9/19

Zatwierdzona przez:

Data

Wersja

2

a) złączem kablowym w ziemi, w studni kablowej lub na słupie kablowym a

puszką kablową (punktem dystrybucyjnym) w budynku,

b) złączem kablowym w ziemi, w studni kablowej lub na słupie kablowym a

puszką abonencką w budynku,

c) słupkiem kablowym a puszką abonencką w budynku,
d) puszką kablową w innym budynku a puszką kablową w budynku, do którego

doprowadzone jest przyłącze,

e) puszką kablową na słupie kablowym a puszką abonencką w budynku, do

którego doprowadzane jest przyłącze,

f) szafą kablową lub modułem wyniesionym w szafie wolnostojącej lub

modułem dostępowym w szafie wolnostojącej a puszką kablową w
budynku, do którego doprowadzone jest przyłącze,

g) modułem wyniesionym w pomieszczeniu lub modułem dostępowym w

pomieszczeniu a puszką abonencką w budynku, do którego doprowadząne
jest przyłącze,

h) szafą kablową lub modułem wyniesionym w szafie wolnostojącej lub

modułem dostępowym w szafie wolnostojącej a puszką kablową w
budynku, do którego doprowadzane jest przyłącze,

i) modułem wyniesionym w pomieszczeniu lub modułem dostępowym w

pomieszczeniu a puszką kablową w budynku, do którego doprowadzane
jest przyłącze.

W wypadku sieci nadziemnej przyłączem telekomunikacyjnym jest ostatni

odcinek kabla nadziemnego doprowadzanego ze słupa kablowego między:

a) puszką kablowa na słupie a puszką abonencką w budynku, do którego

doprowadzane jest przyłącze,

b) złączem kablowym na słupie a puszką abonencką w budynku, do którego

doprowadzane jest przyłącze,

c) złączem kablowym na słupie a puszką kablową w budynku, do którego

doprowadzane jest przyłącze,

d) puszką kablową w innym budynku a puszką abonencką w budynku, do

którego doprowadzane jest przyłącze (tzw. “przywieszka” - bez
konieczności stosowania słupów kablowych).

Na trasie przyłącza nie może znajdować się żaden inny, poza kablem i

ewentualną rurą osłonową, element sieci telekomunikacyjnej (szafa, moduł
wyniesiony lub dostępowy, słupek, puszka kablowa, puszka abonencka, studnia
kablowa, słup kablowy, złącze kablowe).

Do budynku może zostać zaprojektowane tylko jedno przyłącze, chyba że jest

to budynek wieloklatkowy (wielobramowy). W wypadku budynków wieloklatkowych, w
których istnieje możliwość poprowadzenia kabli między poszczególnymi klatkami
schodowymi korytarzami piwnic, jedno przyłącze powinno zapewnić doprowadzenia
kabli dla wszystkich klatek połączonych ze sobą, ale nie więcej niż pięciu.
Analogicznie do budynków wieloklatkowych należy projektować przyłącza do
sąsiadujących ze sobą budynków połączonych piwnicami.

Jeśli nie ma możliwości poprowadzenia kabla korytarzami piwnic między

poszczególnymi klatkami schodowymi, należy do każdej klatki zaprojektować
oddzielne przyłącze.

Projektowanie Sieci Abonenckich

Przygotowana przez:

Numer Normy. Strona

Departament Planowania i Modelowania Sieci

ZN-02/TD S.A. - 06

10/19

Zatwierdzona przez:

Data

Wersja

2

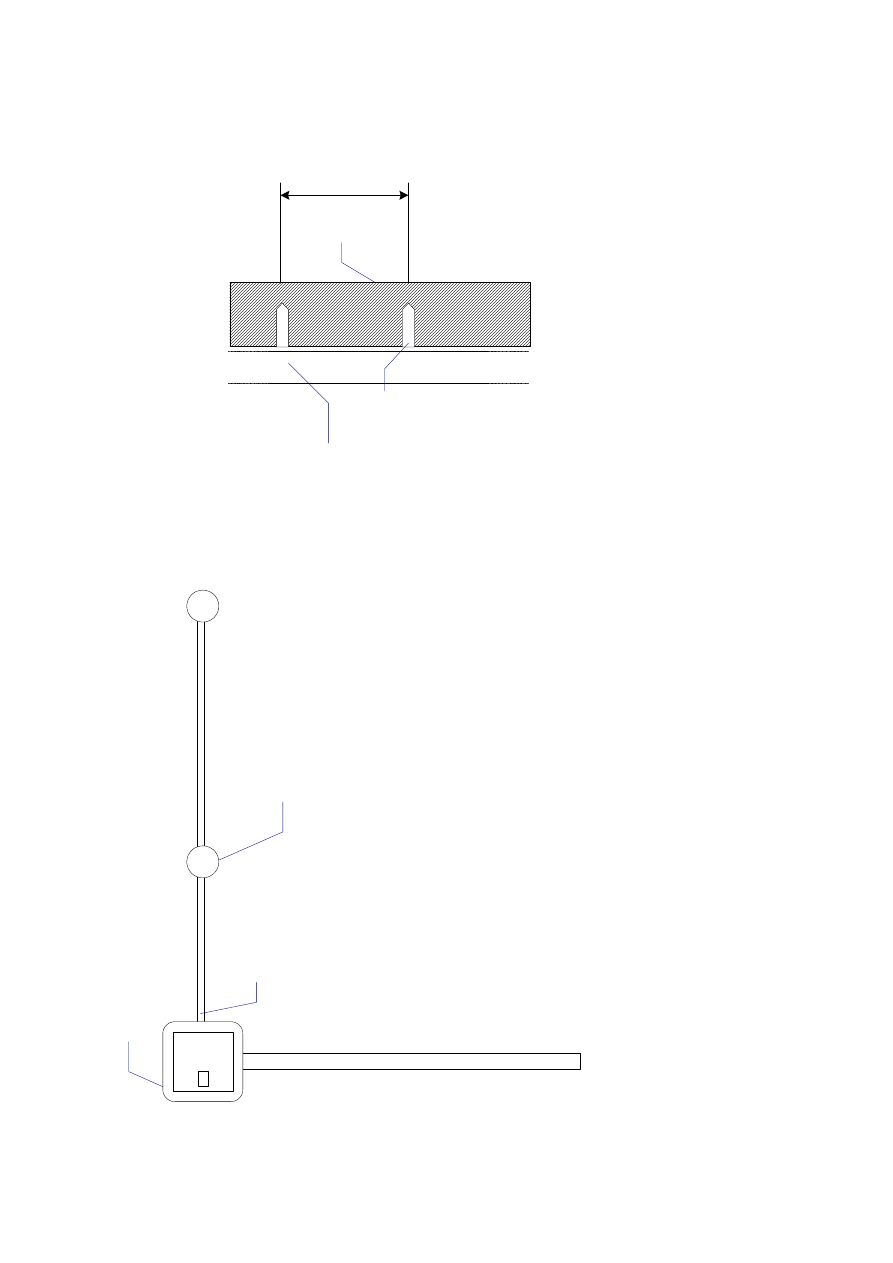

3.2. Instalacja mieszkaniowa w budynku wielorodzinnym

Sposób prowadzenia instalacji abonenckiej w budynku wielorodzinnym

przedstawia rys. 7. Sposób mocowania rur ochronnych do ścian powinien umożliwiać
ich demontaż.

Podczas prac mających na celu prowadzenie instalacji mieszkaniowych zaleca

się stosowanie następujących zasad:

a) Z puszki na kondygnacji do każdego mieszkania doprowadza się kabel 2-

parowy typu YTKSY 2 x 2 x 0,5mm.

b) Kabel należy prowadzić w korytku elektroinstalacyjnym PCW o wymiarach

25x15 mm, koloru białego, mocowanym do ściany kołkami
rozmieszczonymi co 30 cm. Zaleca się dodatkowe zabezpieczenie pokrywy
korytka przed niepowołanym dostępem taśmą polipropylenową zaciskaną o
szerokości 5 mm, w kolorze korytka.

c) Wprowadzenie kabla do mieszkania nie może następować przez elementy

drewniane ani metalowe; zaleca się metodę wiercenia w murze i
uszczelniania otworu gipsem. W uzasadnionych wypadkach nie należy
instalować puszek przy przepustach do mieszkań (jak to zaznaczono na
rys.7), natomiast wloty do mieszkań zakończyć wypustem typu “fajka”.

d) W mieszkaniu kabel należy prowadzić natynkowo, używając do mocowania

uchwytów typu FLOP 0 rozmieszczonych co 30 cm (na specjalne życzenie
klienta dopuszcza się mocowanie przy pomocy termokleju).

e) Całkowita długość instalacji abonenckiej (od puszki na kondygnacji do

gniazdka abonenckiego) nie powinna przekraczać 50 m; instalacja o
długości większej niż 50 m jest dopuszczalna, lecz należy ją traktować jako
instalację ponadstandardową.

f) Zaleca się stosowanie gniazdek abonenckich typu PGT-4 lub GTPM-4

(umożliwiających stosowanie zarówno wtyczek GNT-4, jak i mikrowtyków
RJ-11).

g) Na życzenie klienta dopuszcza się zainstalowanie drugiego gniazdka

abonenckiego, tak jednak, aby nie wydłużać całkowitej długości instalacji
abonenckiej; fakt instalacji drugiego gniazdka należy odnotować w zleceniu.

3.3. Prowadzenie instalacji abonenckich do budynków

jednorodzinnych.

Sposób prowadzenia przyłączeń do budynku przedstawia rys. 8.
Podczas prac mających na celu prowadzenie przyłączeń do budynku zaleca

się stosowanie następujących zasad:

a) Kabel typu XzTKMXpw (2 pary na abonenta) należy doprowadzić do

budynku bezpośrednio ze studni kablowej lub przy wykorzystaniu
rozgałęźnika (trójnik umożliwiający wyprowadzenie z rury

∅

110

odgałęzienia

∅

40 lub

∅

50 pod kątem 45°.

b) Kable należy prowadzić w rurze osłonowej HDPE 40 na głębokości 0,6 m.

Po wyprowadzeniu rury na elewację budynku, rurę mocować do ściany
budynku przy pomocy metalowych uchwytów mocujących typu U (3
uchwyty na metr). Rurę należy uszczelnić pianką PU. Na życzenie klienta

Projektowanie Sieci Abonenckich

Przygotowana przez:

Numer Normy. Strona

Departament Planowania i Modelowania Sieci

ZN-02/TD S.A. - 06

11/19

Zatwierdzona przez:

Data

Wersja

2

dopuszcza się prowadzenie kabla na ścianie budynku w białej rurze PCW

∅

22 mm. Konieczne jest wówczas zastosowanie w ziemi złącza rur

∅

40 i

∅

22.

c) Na ścianie budynku, ponad zakończeniem rury (min. 0,5 m od powierzchni

gruntu), należy przymocować puszkę odgałęźną hermetyczną typu POH,
w której dokonywać się będzie połączenia kabla zakończeniowego z
kablem abonenckim za pomocą zacisku typu Scotchlock UY2.

d) Kabel do puszki należy wprowadzać zawsze od dołu.
e) Kabel abonencki należy prowadzić po zewnętrznej ścianie budynku bez

rurki ochronnej mocując go przy pomocy uchwytów typu FLOP 0 (3 uchwyty
na metr).

f) Przewiert przez ścianę wykonać ukośnie, uniemożliwiając w ten sposób

wnikanie wody do pomieszczenia; otwór uszczelnić gipsem.

4. Zabezpieczenie przeciwprzepięciowe linii abonenckich

Zabezpieczenie przeciwprzepięciowe linii abonenckich, tzw. ochronnik

abonencki, należy stosować w wypadku doprowadzenia łącza abonenckiego kablem
nadziemnym lub kablem ziemnym ułożonym w terenie otwartym (niezabudowanym)
o dużej aktywności burzowej i małej przewodności właściwej gruntu. Ochronnik
powinien zabezpieczać ludzi i urządzenia abonenckie przed niebezpiecznymi
napięciami i prądami indukowanymi w linii abonenckiej w czasie wyładowań
atmosferycznych i zwarć w liniach energetycznych wysokich napięć oraz przed
zwarciami galwanicznymi z linią energetyczną niskiego napięcia 380/220 V, 50 Hz.

Zabezpieczenia należy projektować wg zasad określonych w normie

ZN-02/TD S.A.-05.

5. Format dokumentacji projektowej

Wymagania dotyczące formatu dokumentacji projektowej sieci abonenckiej są

zawarte w normie ZN-02/TD-S.A.-01.

Projektowanie Sieci Abonenckich

Przygotowana przez:

Numer Normy. Strona

Departament Planowania i Modelowania Sieci

ZN-02/TD S.A. - 06

12/19

Zatwierdzona przez:

Data

Wersja

2

SKnt 10p AGMAR

SKnt 10p AGMAR

SKnt 10p AGMAR

Uwaga !

1. Piony wykonujemy z korytek elektroinstalacyjnych 90x40 PCW niepalnych, dwudzielnych
2.W skrzynce na parterze umieszczamy przełącznicę : 1 x 10 od strony liniowej, 5 x 10 od strony abonenckiej. Jeżeli dla
danej klatki schodowej (pionu) projektant przewidział większą liczbę par kabla - skrzynkę wyposażamy w odpowiednio
więcej łączówek. Rozmiar skrzynki powinien być tak dobrany, aby umożliwiał podłączenie 100% abonentów w budynku.
3. Na wszystkich piętrach należy zainstalować skrzynki SKnt 10p.
4. Skrzynki na poszczególnych piętrach wyposażamy w łączówki 10 parowe.
5. Na każde piętro doprowadzamy z puszki kablowej na parterze oddzielny kabel YTKSY Xx2x0.5. Kabel rozszywamy.

Instalacje do mieszkań konkretnych
abonentów zostaną wykonane w II etapie

Piwnica

wiązki przewodów 2 parowych

w korytku elektroistalacyjnym 25x15

Puszka
abonencka

Parter

Kondygnacja I

Kondygnacja II

Kondygnacja III

Kondygnacja IV

kabel rozdzielczy w rurce osł

onowej RVS

φ

47mm

niepalnej

SKnt 70p AGMAR

SKnt 10p AGMAR

Instalacja pionów do wykonania w pierwszym etapie

Pion z korytka

elektroinstalacyjnego 90x40

niepalnego, dwudzielnego

Rys. 1. Schemat instalacji w budynku 4-piętrowym

Projektowanie Sieci Abonenckich

Przygotowana przez:

Numer Normy. Strona

Departament Planowania i Modelowania Sieci

ZN-02/TD S.A. - 06

13/19

Zatwierdzona przez:

Data

Wersja

2

Rys. 2. Schemat rozszycia i rozprowadzenia kabla w budynku 4-piętrowym

Uwaga !

1. Pojemność N kabli XzTKMXpw dobrać zgodnie z projektem. Liczbę łączówek na
parterze dopasować do pojemności kabla XzTKMXpw.
2. Kabel abonencki na łączówce rozszywać naprzemienne, tzn. para abonencka, para
rezerwowa.
3.W przypadku, gdy liczba mieszkań na kondygnacji jest większa od 5 a mniejsza od 10,
stosujemy tylko jedną łączówkę 10 parową. Rezygnujemy w tym wypadku z par
rezerwowych

Piwnica

10p

10p

10p

10p

Parter

I piętro

II piętro

III piętro

IV piętro

70 p

XzTKMXpw Nx4x0.5

4 x kabel YTKSY Xx2x0.5

LEGENDA

- kabel rozszyty na łączówce

- łączówka 10 parowa

- przełącznica

1p

2p

3p

4p

5p

1r

2r

3r

4r

5r

X = 2 * liczba abonentów na danym
piętrze, ale X

≤

10

Projektowanie Sieci Abonenckich

Przygotowana przez:

Numer Normy. Strona

Departament Planowania i Modelowania Sieci

ZN-02/TD S.A. - 06

14/19

Zatwierdzona przez:

Data

Wersja

2

Puszka
abonencka

SKnt 200 AGMAR

SKnt 10p AGMAR

SKnt 10p AGMAR

Uwaga !

1. Piony wykonujemy z korytek elektroinstalacyjnych 90x40 PCW niepalnych dwydzielnych
2. W skrzynce na parterze umieszczamy przełącznicę : 3 x 10 od strony liniowej, 11 x 10 od strony abonenckiej. Jeżeli
dla danej klatki schodowej (pionu) projektant przewidział większą liczbę par kabla - skrzynkę wyposażamy w
odpowiednio więcej łączówek. Rozmiar skrzynki powinien być tak dobrany, aby umożliwiał podłączenie 100%
abonentów w budynku.
3. Na wszystkich piętrach należy zainstalować skrzynki SKnt 10/30.
4. Skrzynki na piętrach wyposażamy w łączówki 10 parowe.
5. Z puszki na parterze doprowadzamy na poszczególne piętra kable YTKSY Xx2x0.5 (po jednym na każde piętro).
Doprowadzony kabel rozszywamy.

Instalacje do mieszkań
konkretnych abonentów
zostaną wykonane w II
etapie

Instalacja pionów do wykonania w pierwszym etapie

Piwnica

Parter

Piętro I

Piętro VII

kabel rozdzielczy w rurce

osłonowej RVS

φ

47mm

niepalnej

SKnt 10p AGMAR

Piętro X

Pion z korytka

elektroinstalacyjnego 90x40

niepalnego, dwudzielnego

wiązki przewodów 2 parowych

w korytku elektroistalacyjnym 25x15

Rys. 3. Schemat instalacji w budynku 10-piętrowym

Projektowanie Sieci Abonenckich

Przygotowana przez:

Numer Normy. Strona

Departament Planowania i Modelowania Sieci

ZN-02/TD S.A. - 06

15/19

Zatwierdzona przez:

Data

Wersja

2

X = 2 * liczba abonentów na danym
piętrze, ale X

≤

10

Uwaga !

1. Pojemność N kabli XzTKMXpw dobrać zgodnie z projektem.
Liczbę łączówek na parterze dopasować do pojemności kabla
XzTKMXpw.
2. Kabel abonencki na łączówce rozszywać w naprzemienne, tzn. para
abonencka, para rezerwowa.
3.W przypadku, gdy liczba mieszkań na kondygnacji jest większa od
5 a mniejsza od 10, stosujemy tylko jedną łączówkę 10 parową.
Rezygnujemy w tym wypadku z par rezerwowych

Piwnica

10 p

10 p

10 p

10 p

10 p

10 p

10 p

10 p

10 p

Parter

I piętro

II piętro

III piętro

IV piętro

V piętro

VI piętro

VII piętro

VIII piętro

IX piętro

X piętro

200 p

XzTKMXpw Nx4x0.5

10 x kabel YTKSY Xx2x0.5

10 p

LEGENDA

- kabel rozszyty na łączówce

- łączówka 10 parowa

- przełącznica

Rys. 4. Schemat rozszycia i rozprowadzania kabli w budynku 10-piętrowym

U

w

ag

a !

Prow

ad

ze

ni

e i

nst

al

ac

ji

i

spo

só

b

roz

szy

ci

a ka

bl

i

w

p

osz

cz

eg

ól

ny

ch

pi

on

ac

h prz

ep

ro

w

adz

ać

w

t

en sam

spo

sób, j

ak

w

pr

zy

pa

dku

bud

yn

ku

je

dnok

la

tkow

ego.

złą

cz

e r

oz

ga

łę

źne

Pi

on

Pi

on

Pi

on

Pi

w

ni

ca

in

st

al

ac

je p

ion

ów

do

w

yko

na

ni

a w

pi

er

w

sz

ym

e

tap

ie

in

st

al

acj

e do

m

ies

zk

ań

kon

kr

et

ny

ch

ab

on

en

tó

w

zo

st

an

ą w

yko

na

ne

w

I

I e

tap

ie

ka

be

l

ro

zd

zi

elcz

y w

rurce o

sł

onowe

j

RV

S

φ

47m

m

nie

pa

lne

j

ka

be

l r

oz

dz

iel

cz

y w

r

ur

ce o

sł

onow

ej

RV

S

φ

47m

m

ni

ep

al

ne

j

złą

cz

e ro

zg

ałę

źne

Rys. 5. Schemat instalacji w budynku wielorodzinnym

XzTKMXpw Nx4x0.5
rozszywać od górnej łączówki

10 x kabel YTKSY Xx2x0.5

skrzynka kablowa

AGMAR

10p

10p

10p

10p

10p

10p

10p

10p

10p

10p

10p

10p

10p

10p

10p

10p

10p

skrzynka kablowa
AGMAR

4 x kabel YTKSY Xx2x0.5

Budynek mieszkalny 4-piętrowy

Budynek mieszkalny

10-piętrowy

10p

10p

10p

Uwaga !

1. Liczba łączówek od strony
liniowej i od strony abonenckiej
w y n i k a z p o j e m n o ś c i
odpowiednich kabli. Pojemność
kabli wynika z zakładanej liczby
abonentów w danym budynku.
2 . I n s t a l a c j e d o m i e s z k a ń
usytuowanych na parterze są
prowadzone bezpośrednio z
przełącznicy.

I piętro

II piętro

III piętro

IV piętro

Parter

XzTKMXpw Nx4x0.5
rozszywać od górnej łączówki

łą

cz

ów

ki 1

0 paro

we

10p

10p

10p

miejsce na

dodatko

w

e

łą

czó

wk

i stron

y rozd

zielczej, zao

patrzy

ć w

gn

iezd

niki

10p

miejsce na dodatkowe łączówki
strony rozdzielczej, zaopatrzyć w
gniezdniki

1

2

3

4

0

numery

łą

czówek

I piętro

II piętro

III piętro

IV piętro

V piętro

VI piętro

VII piętro

VIII piętro

IX piętro

X piętro

Parter

4

5

6

7

8

9

10

numery łączówek

1

2

3

0

5

4

2

1

0

3

1

0

X = 2 * liczba abonentów na danym
piętrze, ale X

≤

10

korytko elektroinstalacyjne 90x40
niepalne, dwudzielne

korytko elektroinstalacyjne 90x40
niepalne, dwudzielne

korytko elektroinstalacyjne 90x40
niepalne, dwudzielne

Rys. 6. Schemat rozszycia kabli na parterze budynku mieszkalnego

pu

sz

ka

ab

on

en

cka

skrzy

nka

ka

blow

a

ścian

a

ko

łek

rozporowy

Uwaga !

Po

łą

czenia powinny da

ć si

ę zdem

on

tow

ać

.

kor

yt

ko

el

ek

tr

oista

la

cy

jne

25x15

kory

tko

el

ek

tr

oi

st

al

ac

yj

ne

30 cm

Rys. 7. Prowadzenie instalacji abonen

ckiej w budynkach wielorodzinnych

Rys. 8. Wprowadzanie kabla instalacyjnego do budynku jednorodzinnego

0.6 m

rura osłonowa kabla

HDPE

φ

40

uchwyt mocujący,
metalowy typu U

powierzchnia

gruntu

H

puszka przelotowo-odgałęźna POH

uszczelnienie

0.5 m

ściana
budynku

przewód abonencki dwuparowy
(może być osłonięty rurką ochronną)

rurka ochronna

max. 0.3 m

max. 0.3 m

uchwyt mocujący,
metalowy typu U

wejście rury do puszki uszczelnić
pianką poliuretanową

rurę osłonową wprowadzać bezpośrednio do
studni kablowej lub łączyć z kanalizacją sieci
rozdzielczej przy pomocy odgałęźnika
rurowego

uszczelnienie

kołek
rozporowy

uchwyt mocujący
metalowy typu U
