C5 (X7) B3BG011CP0 1 26 07 2011 Demontaż Montaż powtórny Zespół sprężyna przedni amortyzator (Na stole warsztatowym)

background image

DEMONTAŻ - MONTAŻ POWTÓRNY : ZESPÓŁ SPRĘŻYNA - PRZEDNI

AMORTYZATOR (NA STOLE WARSZTATOWYM)

OBOWIAZKOWE :

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

.

1. Oprzyrządowanie zalecane

Rysunek : E5AP34QD

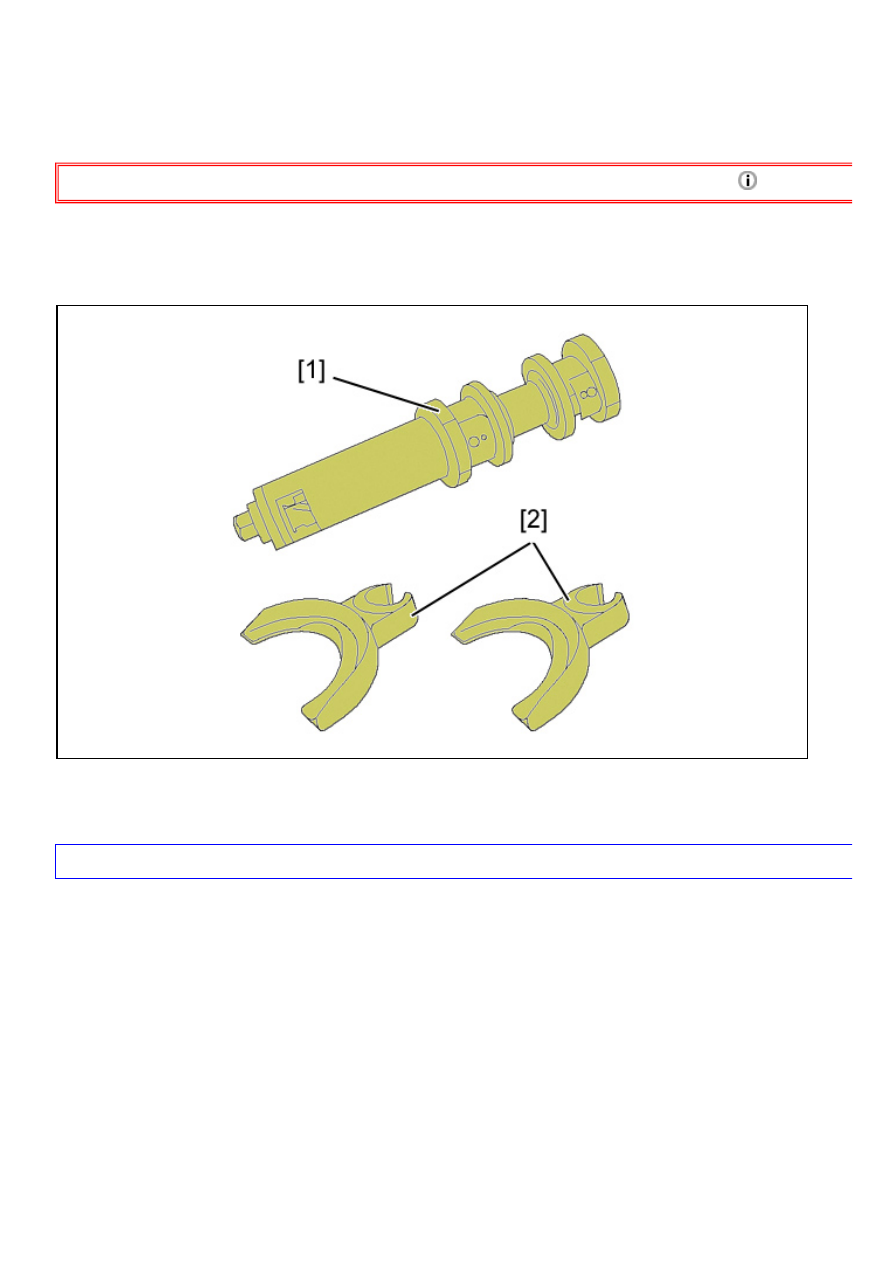

[1] ściskacz sprężyny M90.
[2] Komplet dwóch miseczek M1 do przyrządu do ściskania sprężyn zawieszenia ( żółty).

UWAGA : Sprawdzić obecność i stan ochraniaczy gumowych na miseczce stałej i przesuwnej ściskacza sprężyny.

background image

Rysunek : E5AP3TRD

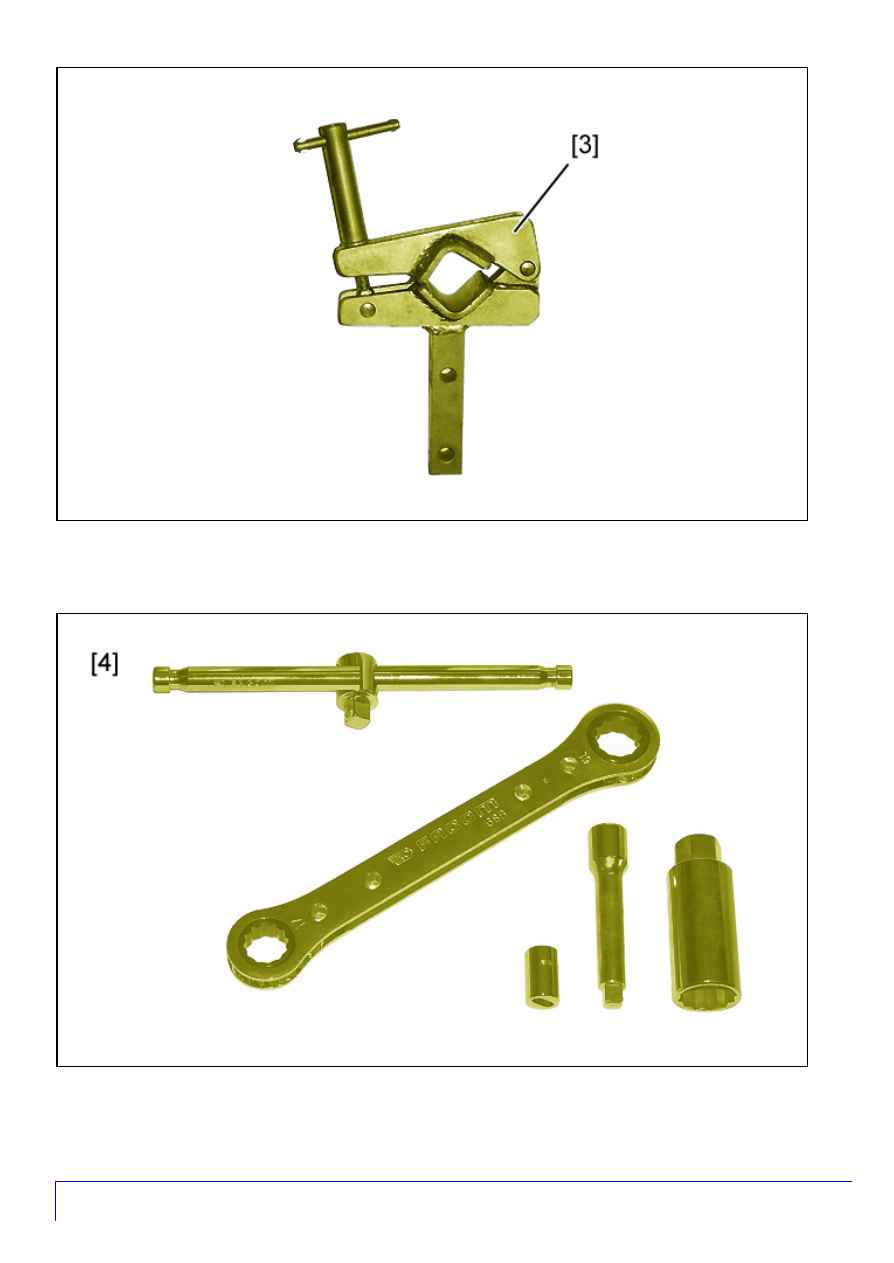

[3] Przyrząd do mocowania korpusu amortyzatora w imadle FACOM D22.

Rysunek : E5AM08VD

[4] przyrząd FACOM D.83C.

2. Demontaż

UWAGA : Nie dopuszczać do bezpośredniego zetknięcia sprężyny zawieszenia z przedmiotem albo narzędziem

background image

metalowym.

Odblokować śruby mocujące przednie koło.
Unieść i zablokować pojazd.
Zdemontować :

Śruby mocujące przednie koło
Koło przednie

Zespół sprężyna - przedni amortyzator

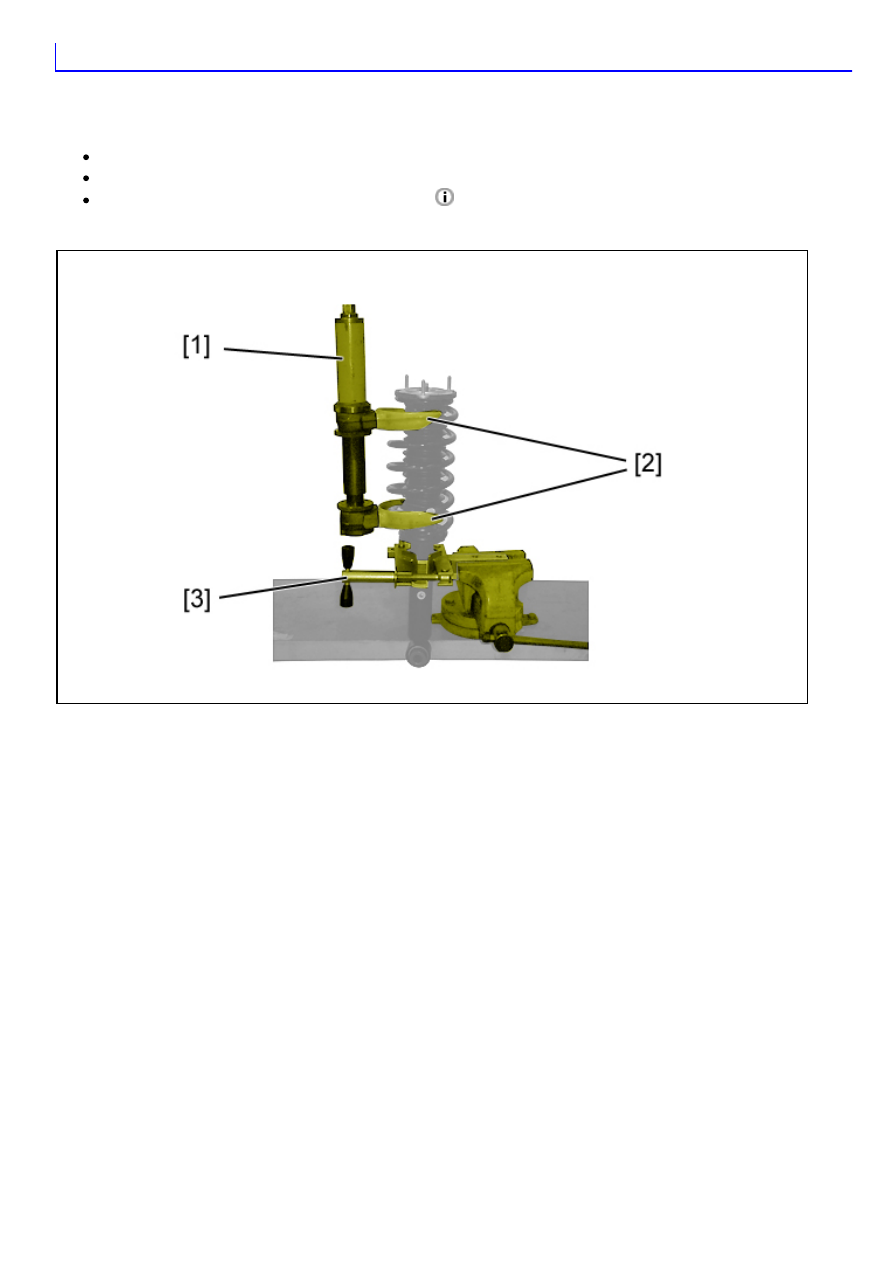

Rysunek : E5AM0H4D

Umieścić przyrząd [3] w imadle.
Unieruchomić zespół sprężyna-przedni amortyzator ; Za pomocą narzędzia [3].
Ścisnąć sprężynę ; Przy pomocy przyrządów [1], [2].

background image

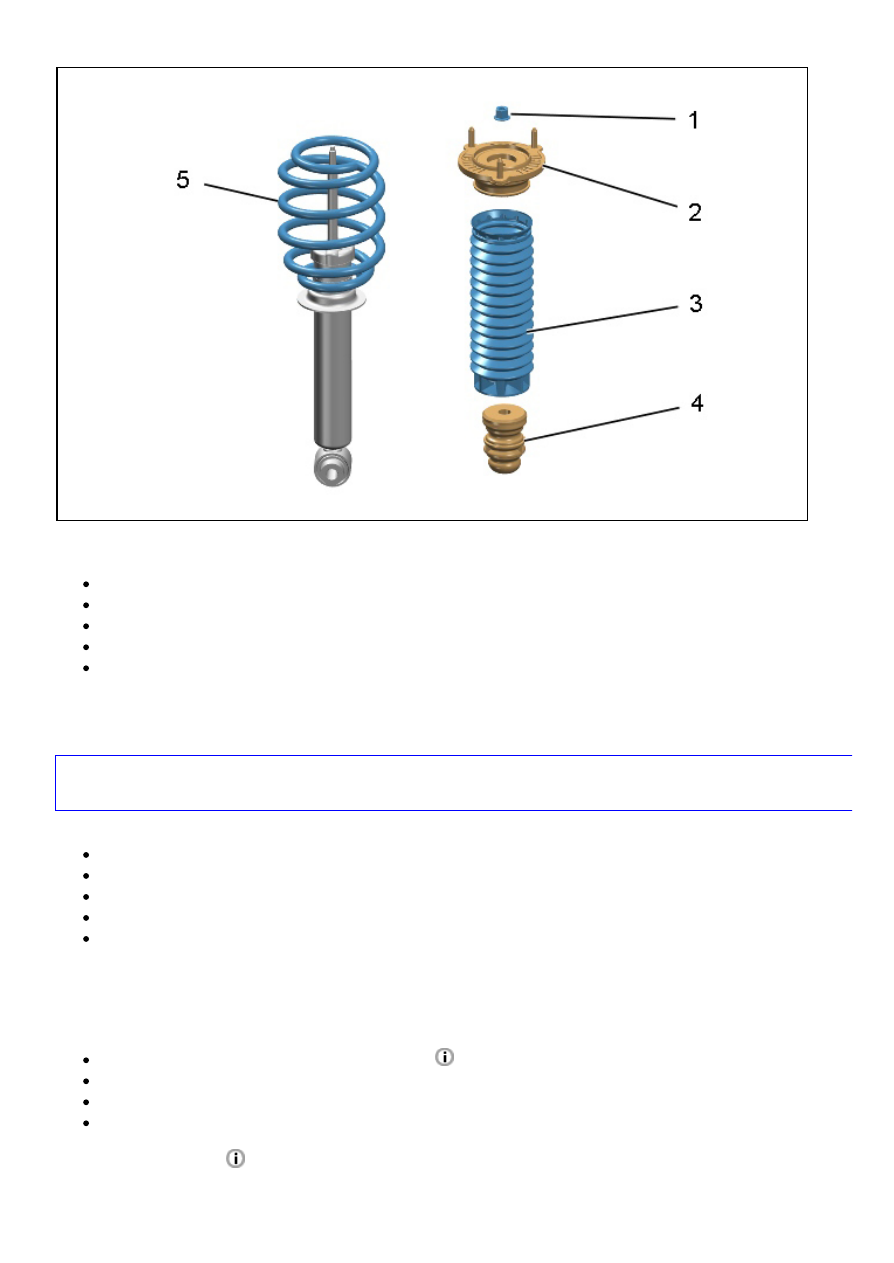

Rysunek : B3BM06FD

Zdemontować :

Nakrętka (1) ; Za pomocą narzędzia [4]
Górną miseczkę (2) sprężyny
Sprężynę (5) ; Przy pomocy przyrządów [1], [2]
Mieszek (3)
Ogranicznik skoku (4)

3. Montaż

UWAGA : Sprawdzić stan sprężyn zawieszenia (brak śladów uderzeń, rys albo wżerów korozyjnych) ; Powłoka
sprężyn zawieszenia nie może być uszkodzona, pozostawiając goły metal.

Na tłoczysko amortyzatora nasunąć kolejno :

Ogranicznik skoku (4)
Mieszek (3)
Sprężynę (5) ; Przy pomocy przyrządów [1], [2]
Górną miseczkę (2) sprężyny
Nowa nakrętka (1) ; Za pomocą narzędzia [4]

Dokręcić nakrętkę nową (1) momentem 3,0 ± 0,3 daNm.
Zluzować sprężynę (5) ; Przy pomocy przyrządów [1], [2].
Usunąć przyrządy [1], [2], [3].
Zamontować :

Zespół sprężyna - przedni amortyzator

Koło przednie
Śruby mocujące przednie koło
Pojazd na kołach

Dokręcić śruby koła

.
