DEMONTAŻ - MONTAŻ : USZCZELKI DRZWI PRZEDNICH

OBOWIAZKOWE :

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

.

1. Przyrządy

Przyrząd

Oznaczenie Oznaczenie

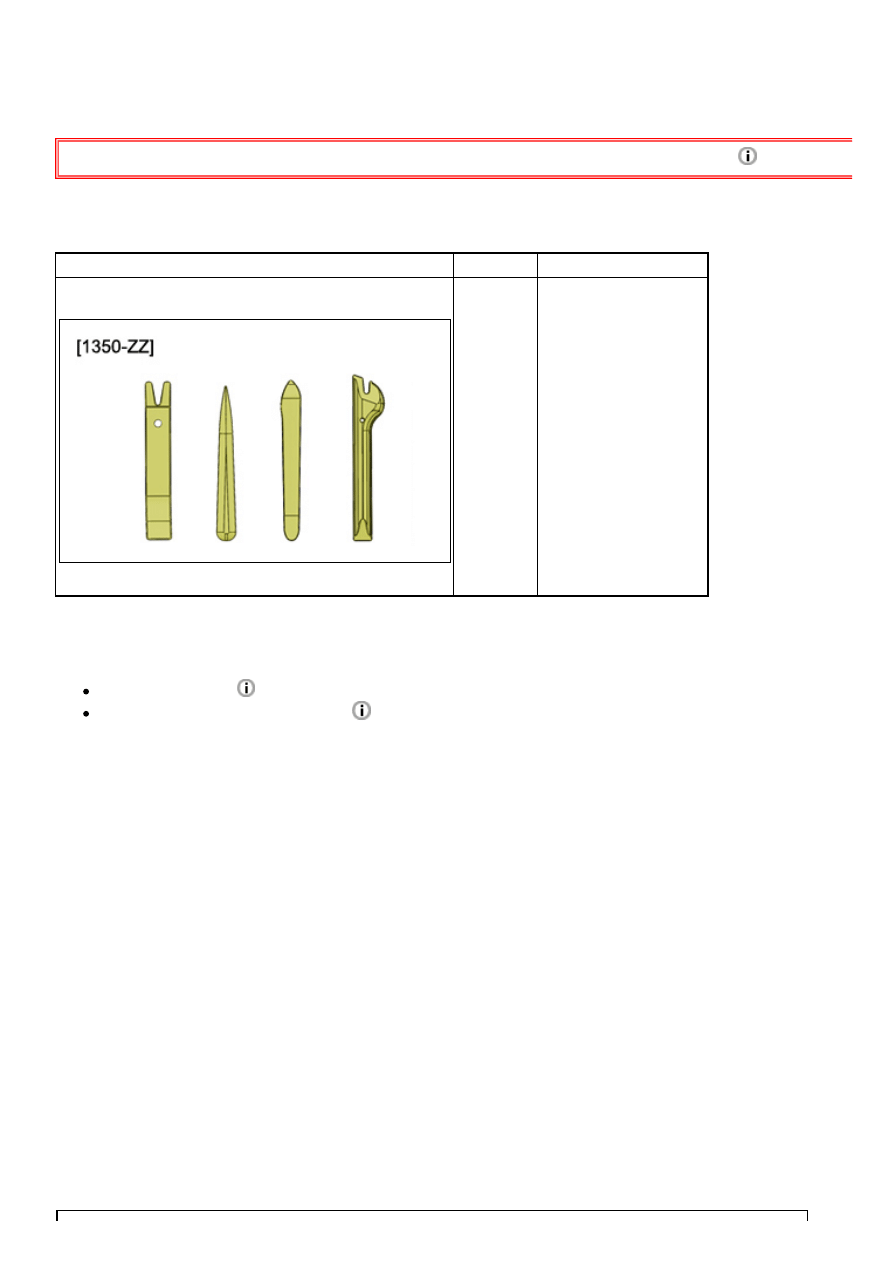

Rysunek : E5AG02MT

[1350-ZZ] Narzędzia do rozbrajania

2. Operacje wstępne

Zdemontować :

Nakładka dolna

Nakładka obramowania drzwi

3. Demontaż

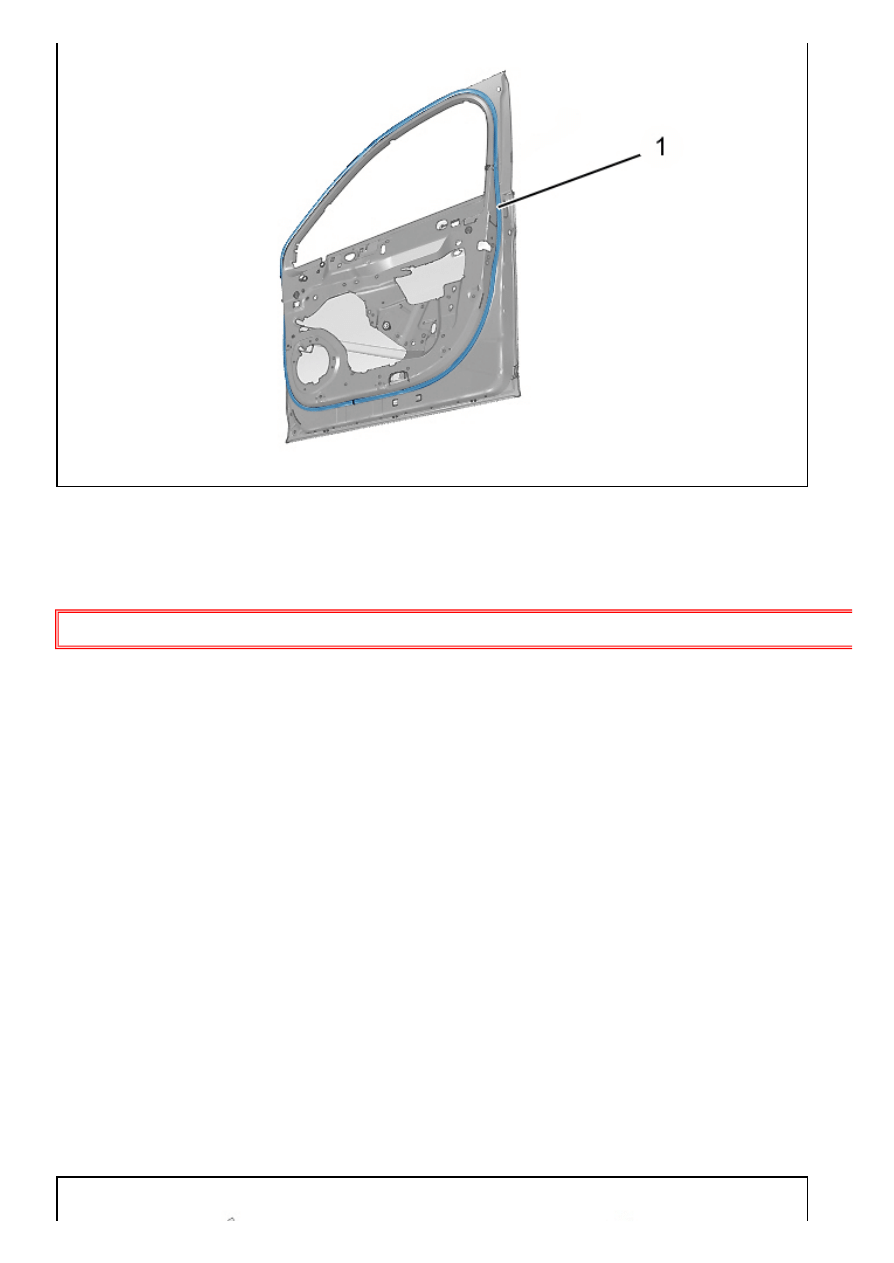

Rysunek : C4CM1N8D

Odkleić uszczelkę (1) ; Za pomocą narzędzia [1350-ZZ].
Oczyścić pozostałości kleju ; Przy pomocy kółka gumowego.
Oczyścić i odtłuścić strefy klejenia ; Za pomocą środka odtłuszczającego o symbolu J1.

OBOWIAZKOWE : Wymieniać systematycznie uszczelkę drzwi (1) po każdym demontażu.

4. Montaż

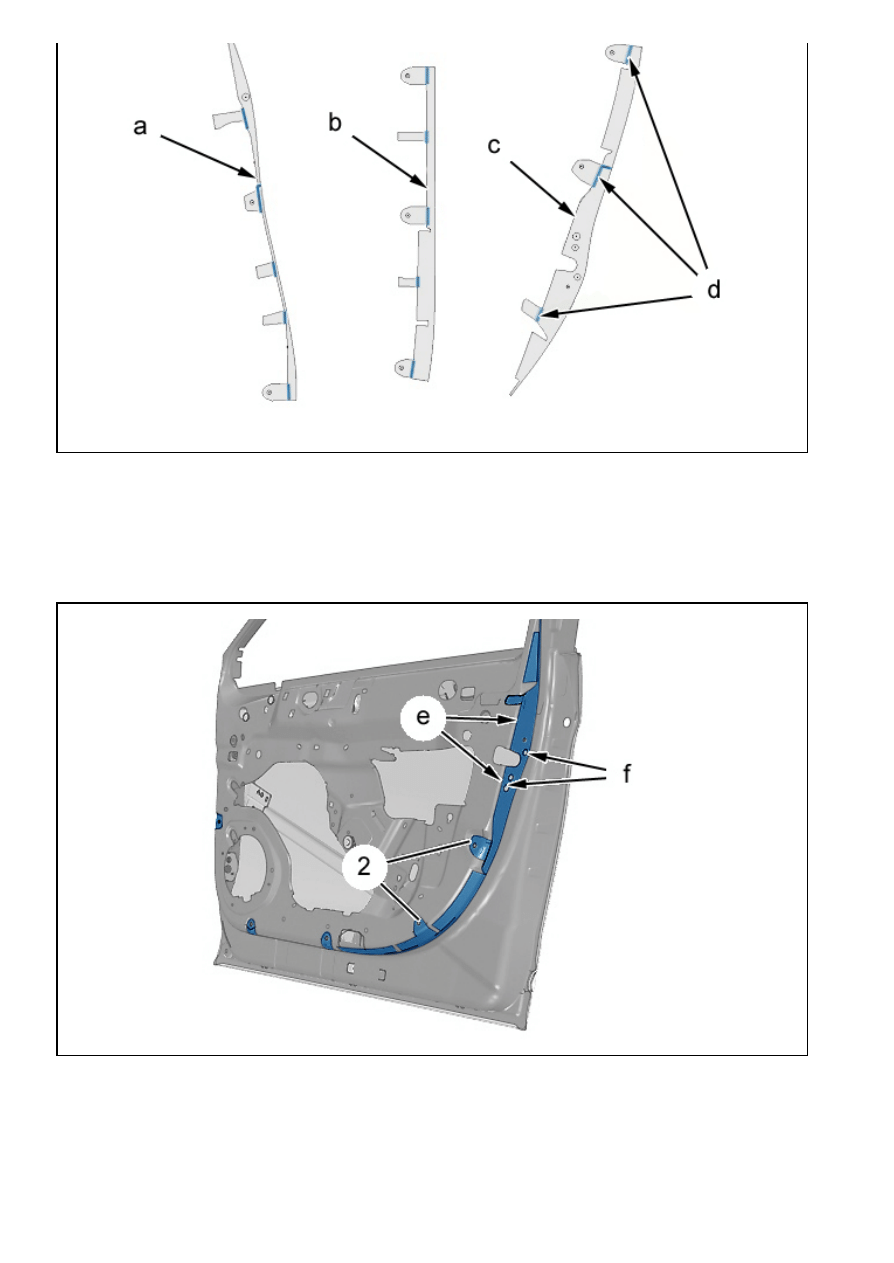

Rysunek : C4CM1N9D

Każda uszczelka jest dostarczona ze swoim gabarytem montażowym, w trzech częściach "a", "b", "c".
Wstępne nacięcia "d", na papierze zabezpieczającym, są przewidziane w celu ułatwienia założenia na miejsce i
przyklejenia.

Rysunek : C4CM1NAD

Rozpocząć montaż od części "c".
Zdjąć papier zabezpieczający języczki (2).
Ustawić języczki (2) zgrywając ich otwory, z tymi na drzwiach.
Zdjąć papier zabezpieczający strefę "e".
Przykleić brzeg strefy "e" zgrywając otwory "f" gabarytu, z tymi w drzwiach.
Zakończyć zdejmowanie papierów zabezpieczających i zakończyć przyklejanie.

UWAGA : Nie uszkodzić filmu klejącego w czasie montażu i uważać aby nie spowodować fałd.

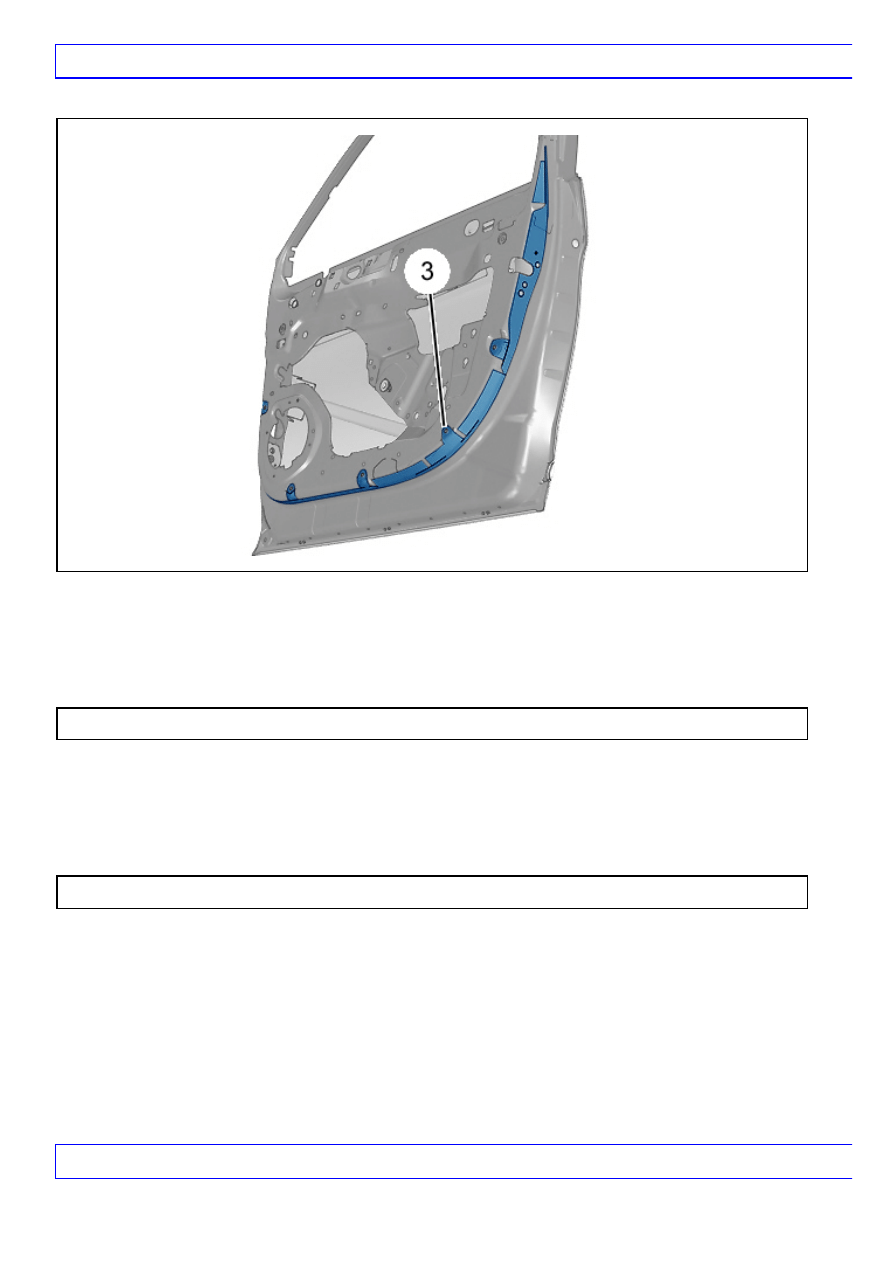

Rysunek : C4CM1NBD

Kontynuować przez montaż części "b", w ten sam sposób co części "c".
Połączenie gabarytów dokonuje się przez nałożenie na siebie języczka (3) części "b" na języczek (2) części "c".
Zakończyć przyklejanie części "b".

Rysunek : C4CM1NCD

Postępować identycznie dla przykrycia języczka.
Ustawić część górną na kołku ustalającym (4).
Zakończyć montaż części "a", w ten sam sposób co poprzednio.

Rysunek : C4CM1NDD

Rozpocząć przyklejanie uszczelki (8) w środku dołu drzwi.
Zdjąć papier zabezpieczający na nowej uszczelce drzwi (8).
Założyć nową uszczelkę drzwi (8) ustawiając wargę (6) uszczelki na krawędzi gabarytu (9).
Na części obramowania szyby drzwi, ustawić krawędź (6) na początek krzywizny zagięcia (7).
Postępować w ten sam sposób na części przedniej i dolnej.
Zakończyć klejenie.

UWAGA : Może być koniecznym dopasowanie długości uszczelki, przez przecięcie, w czasie połączenia na końcu
montażu.

UWAGA : Sprawdzić dobre przyklejenie uszczelki na całości jej przebiegu.

Odkleić części "a", "b", "c" gabarytu (8).

Zamontować :

Nakładka dolna

Nakładka obramowania drzwi

Sprawdzić działanie zdemontowanych elementów.
