DEMONTAŻ-MONTAŻ : CZUJNIKI CIŚNIENIA W UKŁADZIE WYDECHOWYM

OBOWIAZKOWE  :

Przestrzegać  zasad  bezpieczeństwa  i  czystości  związanych  z  filtrem

cząstek stałych

   .

1. Narzędzia

Narzędzia

Oznaczenia Oznaczenie

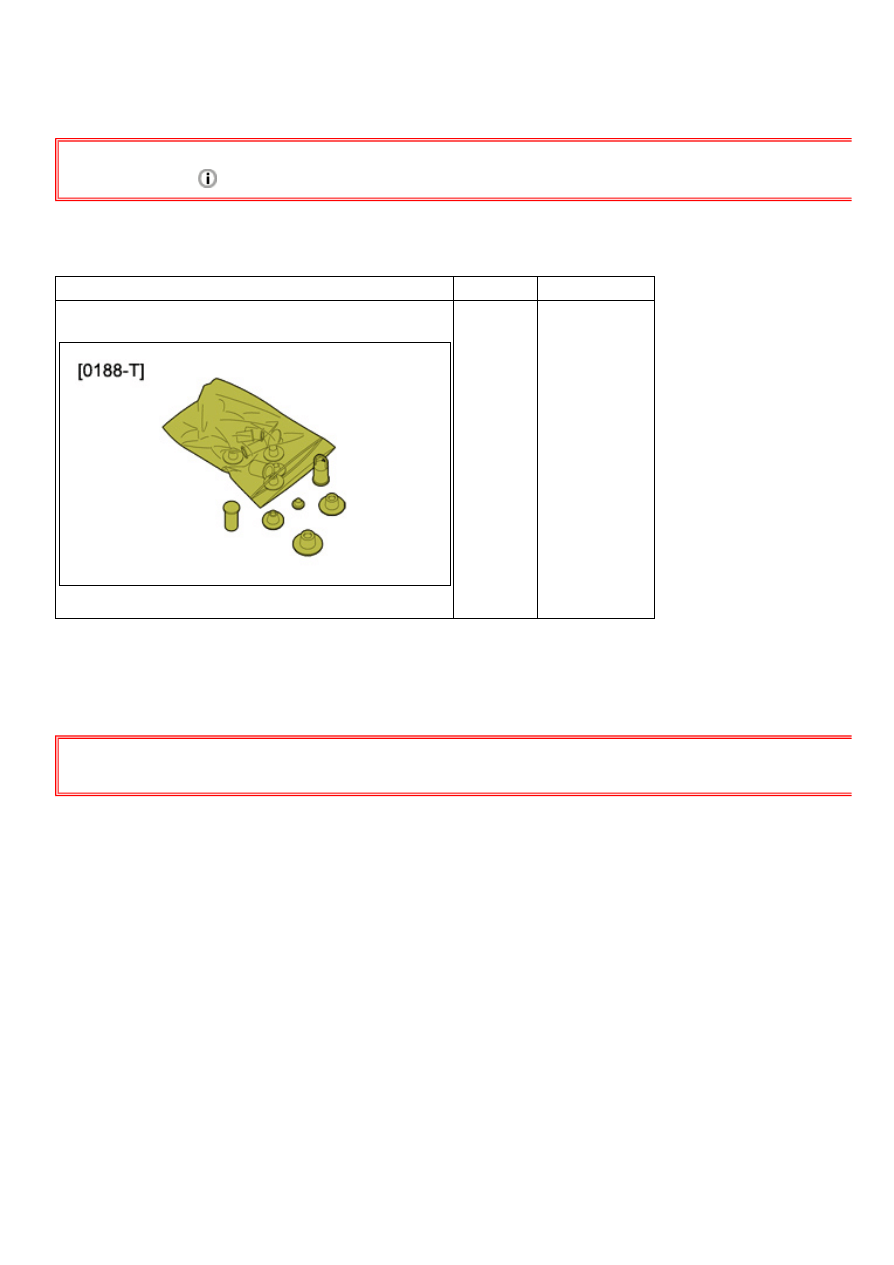

Rysunek : E5AB06IT

[0188-T]

zestaw zaślepek

2. Demontaż

Ustawić pojazd na podnośniku pomostowym.
Odłączyć akumulator .

OBOWIAZKOWE  :  Silnik  nagrzany  :  Poczekać  co  najmniej  godzinę  przed  jakąkolwiek  naprawą  układu
wydechowego (Ryzyko poparzeń).

Podnieść pojazd.

3/1/2015

C5 (X7) ­ B1KG0117P0 ­ 1 ­ 18/01/2011 ­ Demontaż­montaż : Czujniki ciśnienia w układzie wydechowym

http://service.citroen.com/docapv/affiche.do?ref=B1KG0117P0&refaff=B1KG0117P0&typeDoc=2&idFct=FCT0512

2/3

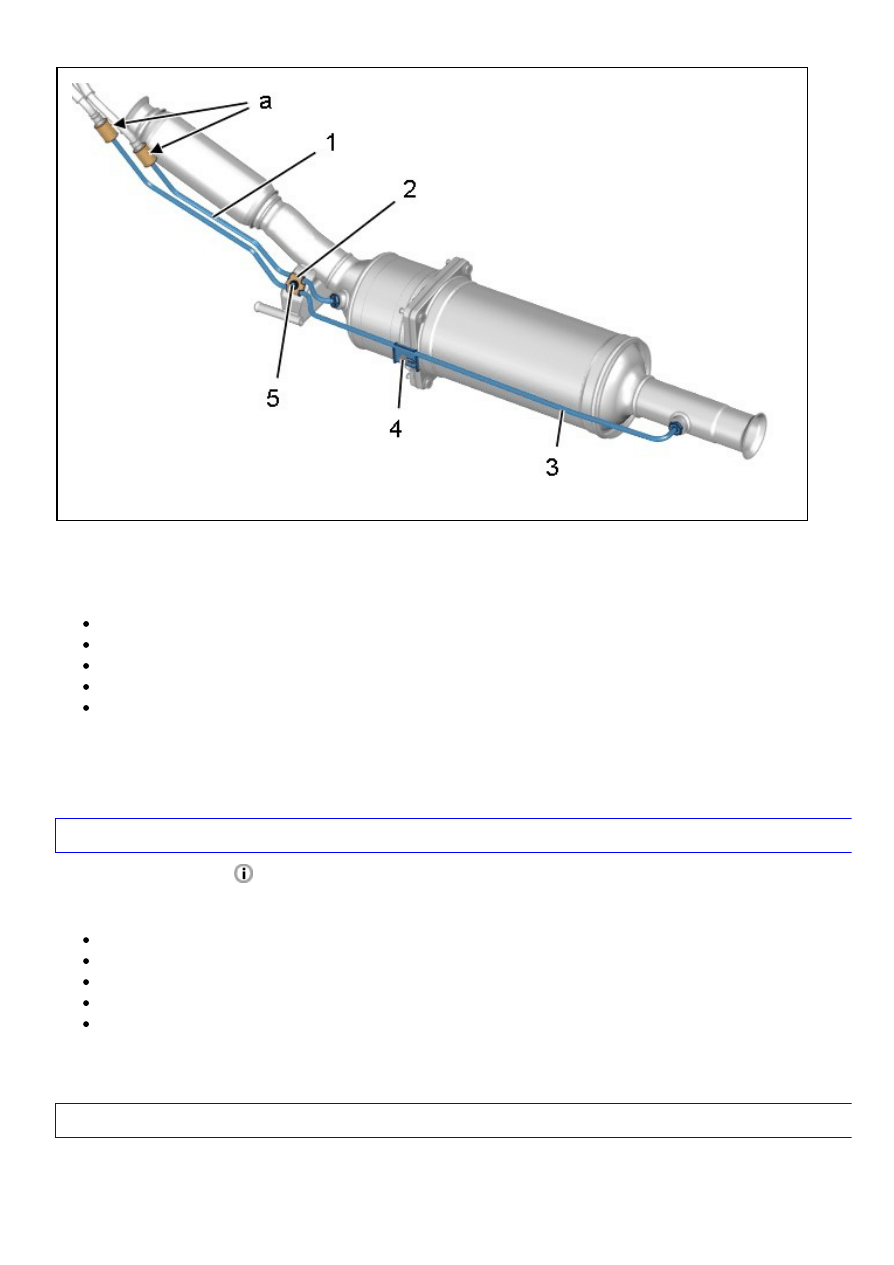

Rysunek : B1JM057D

Rozłączyć : Przewody pomiaru ciśnienia (1), (3) ( w "a").
Odkręcić : Złączki pomiaru ciśnienia (3), (1).
Zdemontować :

Śruba (5)
Docisk (2)
Śruba (4)
Gniazdo ciśnienia (3)
Gniazdo ciśnienia (1)

Zaślepić otwory i przewody ciśnieniowe (1), (3) ; Przy pomocy przyrządów [0188-T].

3. Montaż

UWAGA : Przestrzegać momentów dokręcania.

Momenty dokręcania

   : Układ wylotowy.

Usunąć przyrządy [0188-T].
Zamontować :

Gniazdo ciśnienia (1)
Gniazdo ciśnienia (3)
Śruba (4)
Docisk (2)
Śruba (5)

Dokręcić złączki pomiaru ciśnienia (1), (3).
Połączyć : Złączki pomiaru ciśnienia (1), (3) ( w "a").

UWAGA : Wykonać operacje, przewidziane po ponownym podłączeniu akumulatora.

Podłączyć akumulator.
Uruchomić silnik.
Sprawdzić, czy nie ma wycieków w układze wydechowym.
