C5 (X7) B1HG017ZP0 0 14 01 2008 Demontaż Montaż Kalkulator sterujący silnikiem

background image

DEMONTAŻ - MONTAŻ : KALKULATOR STERUJĄCY SILNIKIEM

OBOWIAZKOWE :

Przestrzegać zaleceń dotyczących bezpieczeństwa i czystości

.

UWAGA : Przed dołączeniem lub wymianą jakichkolwiek części, należy sprawdzić, czy klient jest w posiadaniu
swojej poufnej karty.

1. Demontaż

Odłączyć akumulator .

Rysunek : B1BM13HD

Zdemontować :

Stylizowana osłona (1)
Kalkulator zawieszenia (w zależności od wyposażenia)

background image

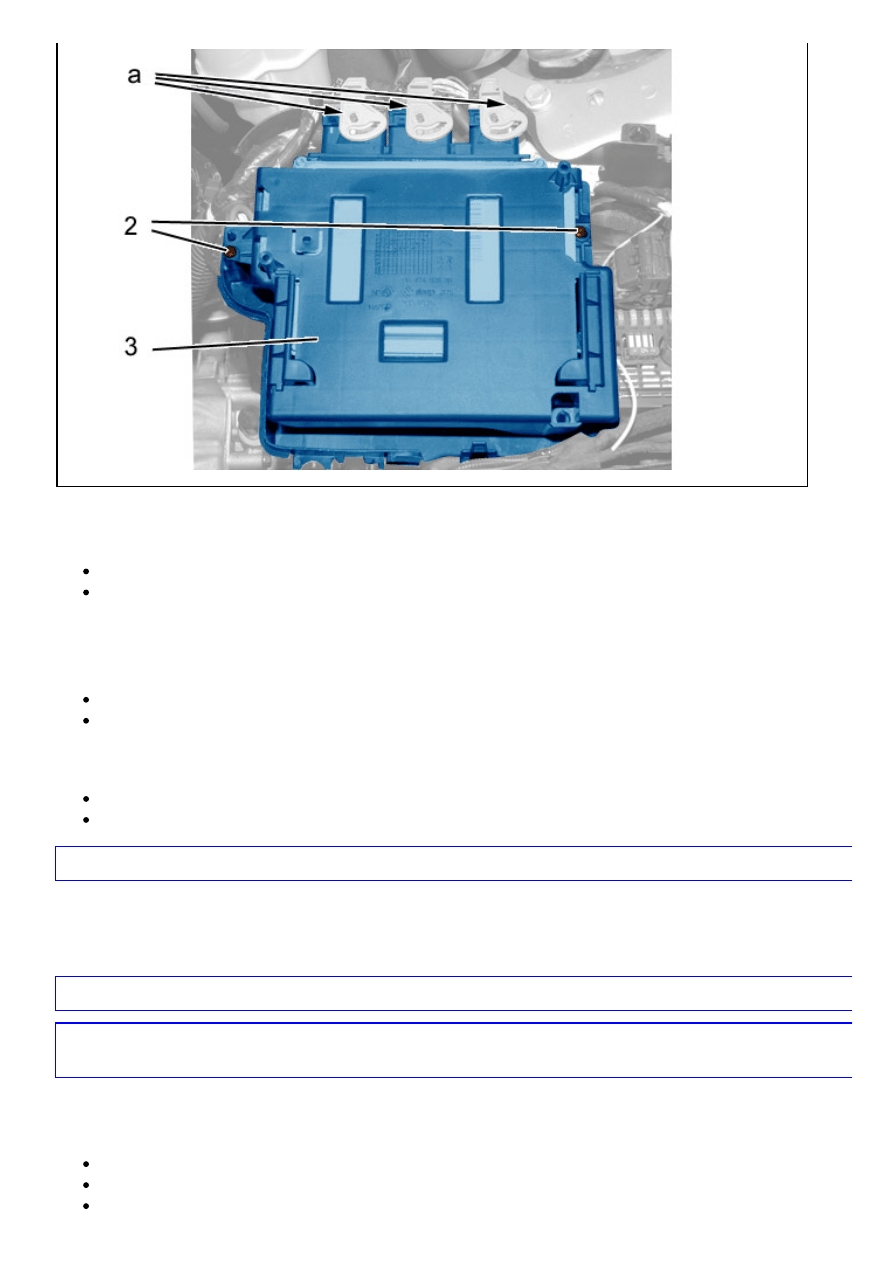

Rysunek : B1HM0MPD

Odłączyć złącza ( w "a").
Zdemontować :

śruby (2)
Kalkulator kontroli silnika (3) i jego wspornik

2. Montaż

Zamontować :

Kalkulator kontroli silnika (3) i jego wspornik
śruby (2)

Podłączyć złącza ( w "a").
Zamontować :

Kalkulator zawieszenia (w zależności od wyposażenia)
Stylizowana osłona (1)

UWAGA : Wykonać operacje, przewidziane po ponownym podłączeniu akumulatora.

Podłączyć akumulator.

3. Czynności do wykonania : Po wymianie kalkulatora sterującego silnikiem

UWAGA : Wykonywać systematycznie operacje podane poniżej po wymianie kalkulatora sterującego silnikiem.

UWAGA : Zamiana kalkulatorów sterujących silnikiem, pomiędzy dwoma samochodami, powoduje niemożność
uruchomienia samochodów.

W czasie wymiany kalkulatora sterującego silnikiem, należy koniecznie, przy pomocy narzędzia diagnostycznego,
przejść przez procedurę wymiany kalkulatora sterującego silnikiem, poprzez menu "części zamienne".
Warunki do przestrzegania aby wykonać procedurę :

Należy posiadać kod dostępu do inteligentnego modułu sterującego (zapisane na poufnej karcie klienta)
Posiadać nowy kalkulator sterujący silnikiem
Użyć przyrządu diagnostycznego

background image

4. Teleładowanie kalkulatora sterującego silnika

Aktualizacja oprogramowania kalkulatora sterującego silnikiem odbywa się poprzez teleładowanie (kalkulator
wyposażony jest w pamięć flash EPROM).

UWAGA : Operacja ta jest wykonywana przy pomocy przyrządów diagnostycznych.

Wykonać teleładowanie kalkulatora sterującego silnikiem (jeżeli zachodzi konieczność).

5. Procedury zwrotu w ramach gwarancji

Odłączenie kalkulatora sterującego silnika powoduje automatyczne jego zablokowanie.

UWAGA : W przypadku zwrotu części z tytułu gwarancji, zwrócić kalkulator sterujący silnikiem wraz z jego kodem
dostępu.
