Podświetlane lusterka w osłonach przeciwsłonecznych

od Styczeń 1999

OCTAVIA

OCTAVIA

OCTAVIA

OCTAVIA

Schemat elektryczny

Schemat elektryczny

Schemat elektryczny

Schemat elektryczny

nr  81 / 1

nr  81 / 1

nr  81 / 1

nr  81 / 1

Wydanie 06.10

Wydanie 06.10

Wydanie 06.10

Wydanie 06.10

Zakres informacji

Rozkłady gniazd przekaźników i bezpieczników

Złącza wielostykowe

Punkty masy

zobacz lokalizacje elementów

Strona 1 z 2

file:///D:/ElsaWin/docs/slp/C/pl-PL/S00512000081.htm

OCTAVIA

OCTAVIA

OCTAVIA

OCTAVIA

Schemat elektryczny

Schemat elektryczny

Schemat elektryczny

Schemat elektryczny

nr  81 / 2

nr  81 / 2

nr  81 / 2

nr  81 / 2

ws

= biały

sw

= czarny

ro

= czerwony

br

= brązowy

gn

= zielony

bl

= niebieski

gr

= szary

li

= liliowy

ge

= żółty

or

= oranż

rs

= różowe

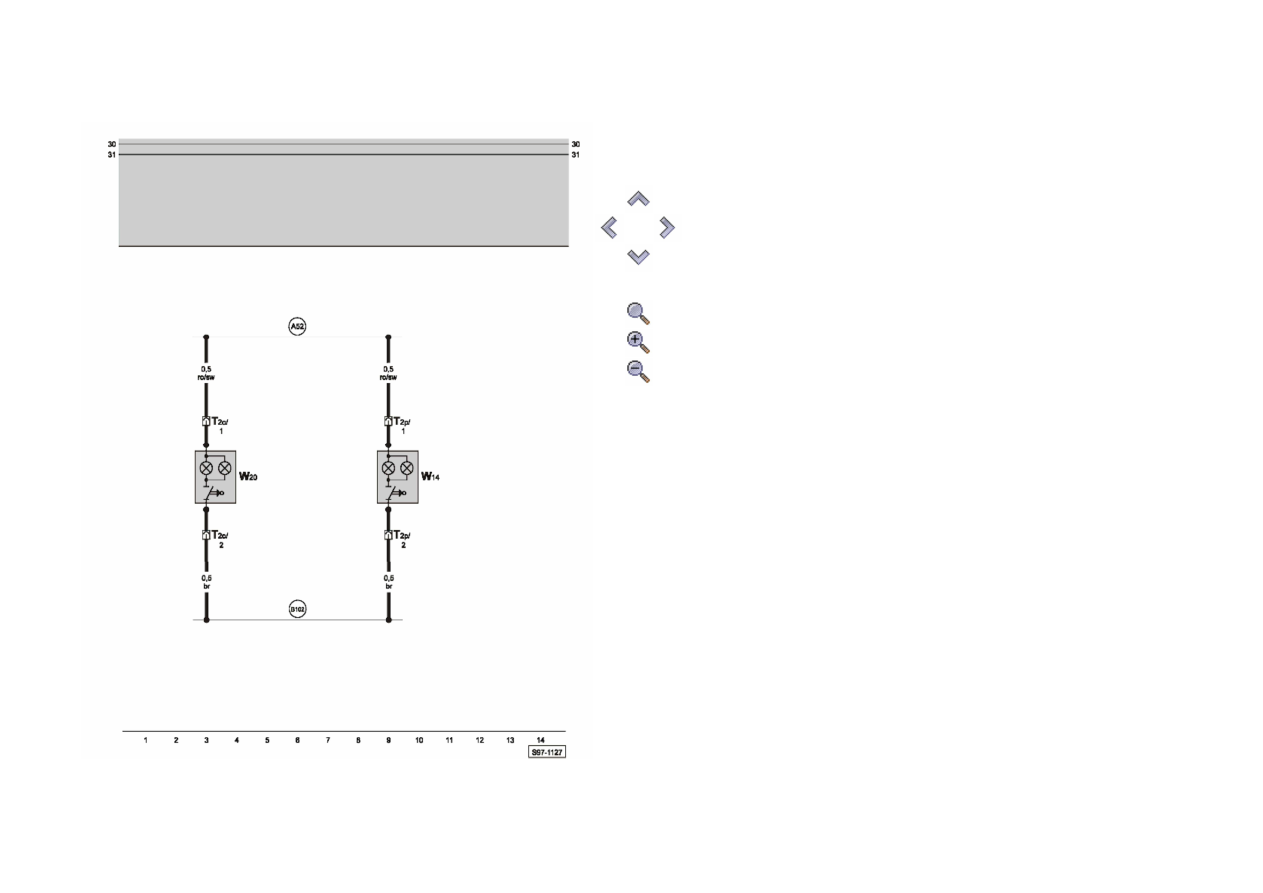

Podświetlane lusterka w osłonach przeciwsłonecznych
T2o

- Złącze, 2-stykowe, w podświetlanym lusterku w osłonie

przeciwsłonecznej (po stronie kierowcy)

T2p

- Złącze, 2-stykowe, w podświetlanym lusterku w osłonie

przeciwsłonecznej (po stronie pasażera)

W14

- Podświetlane lusterko w osłonie przeciwsłonecznej (po

stronie pasażera)

W20

- Podświetlane lusterko w osłonie przeciwsłonecznej (po

stronie kierowcy)

A52

- Złącze dodatnie (30), w wiązce przewodów za tablicą

rozdzielczą z lewej strony

B102

- Złącze masy, w wiązce przewodów za tablicą rozdzielczą z

lewej strony na dole
