DEMONTAŻ - MONTAŻ : SPRĘŻYNA I TYLNY AMORTYZATOR NA STOLE

DEMONTAŻ - MONTAŻ : SPRĘŻYNA I TYLNY AMORTYZATOR NA STOLE

DEMONTAŻ - MONTAŻ : SPRĘŻYNA I TYLNY AMORTYZATOR NA STOLE

DEMONTAŻ - MONTAŻ : SPRĘŻYNA I TYLNY AMORTYZATOR NA STOLE

WARSZTATOWYM

WARSZTATOWYM

WARSZTATOWYM

WARSZTATOWYM

1. Oprzyrządowanie specjalne

1. Oprzyrządowanie specjalne

1. Oprzyrządowanie specjalne

1. Oprzyrządowanie specjalne

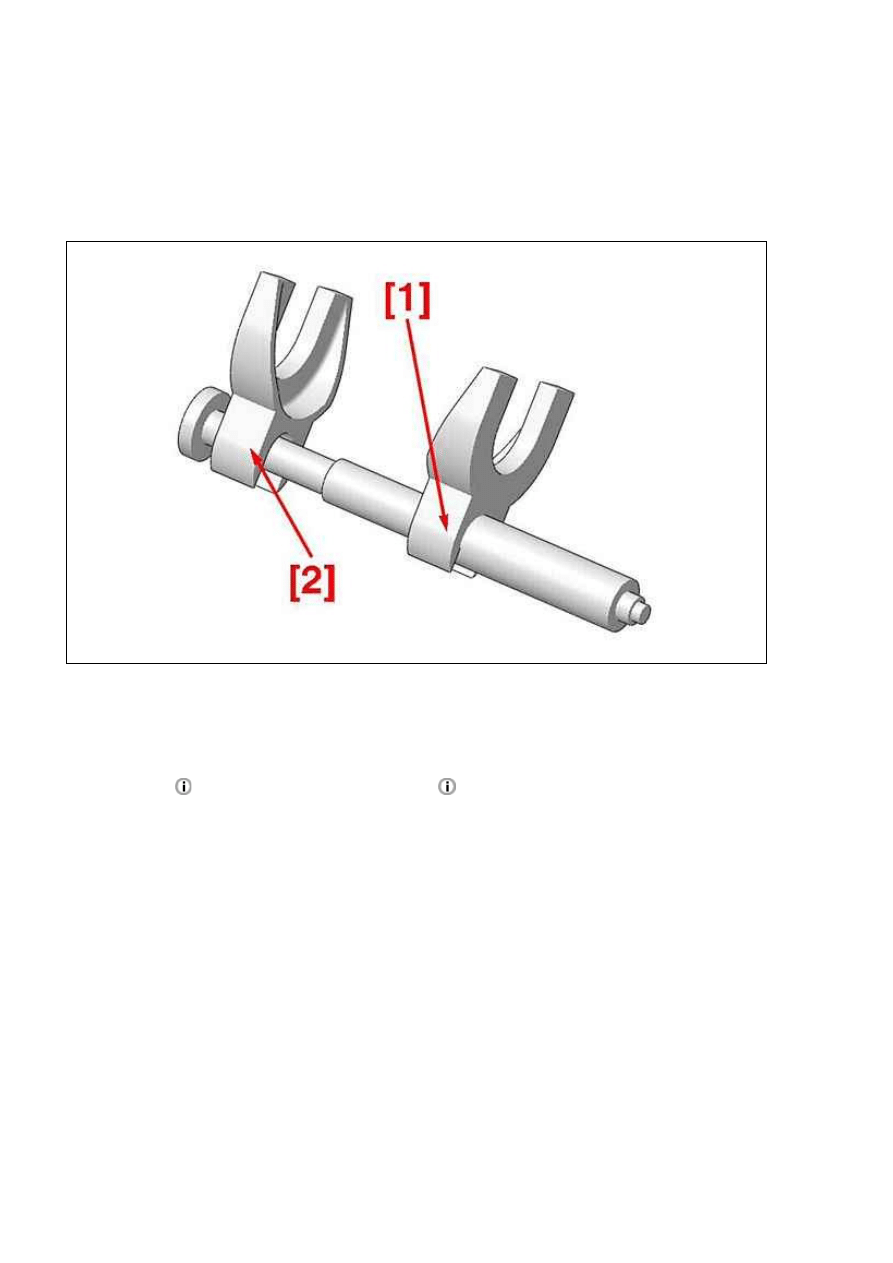

Rysunek : B3BKAG4D

[1] ściskacz sprężyny MG INTERNATIONAL.

[2] Widełki oporowe M1.

2. Demontaż

2. Demontaż

2. Demontaż

2. Demontaż

Zdemontować

Zdemontować

Zdemontować

Zdemontować

:

Zespół sprężyny amortyzatora

Zespół sprężyny amortyzatora

Zespół sprężyny amortyzatora

Zespół sprężyny amortyzatora

.

407 - B3BG29K1 - Demontaż - Montaż : Sprężyna i tylny amortyzator na...

http://127.0.0.1:6090/affiche.do?ref=B3BG29K1&refaff=B3BG29K1&...

1 z 3

2015-03-28 03:07

background image

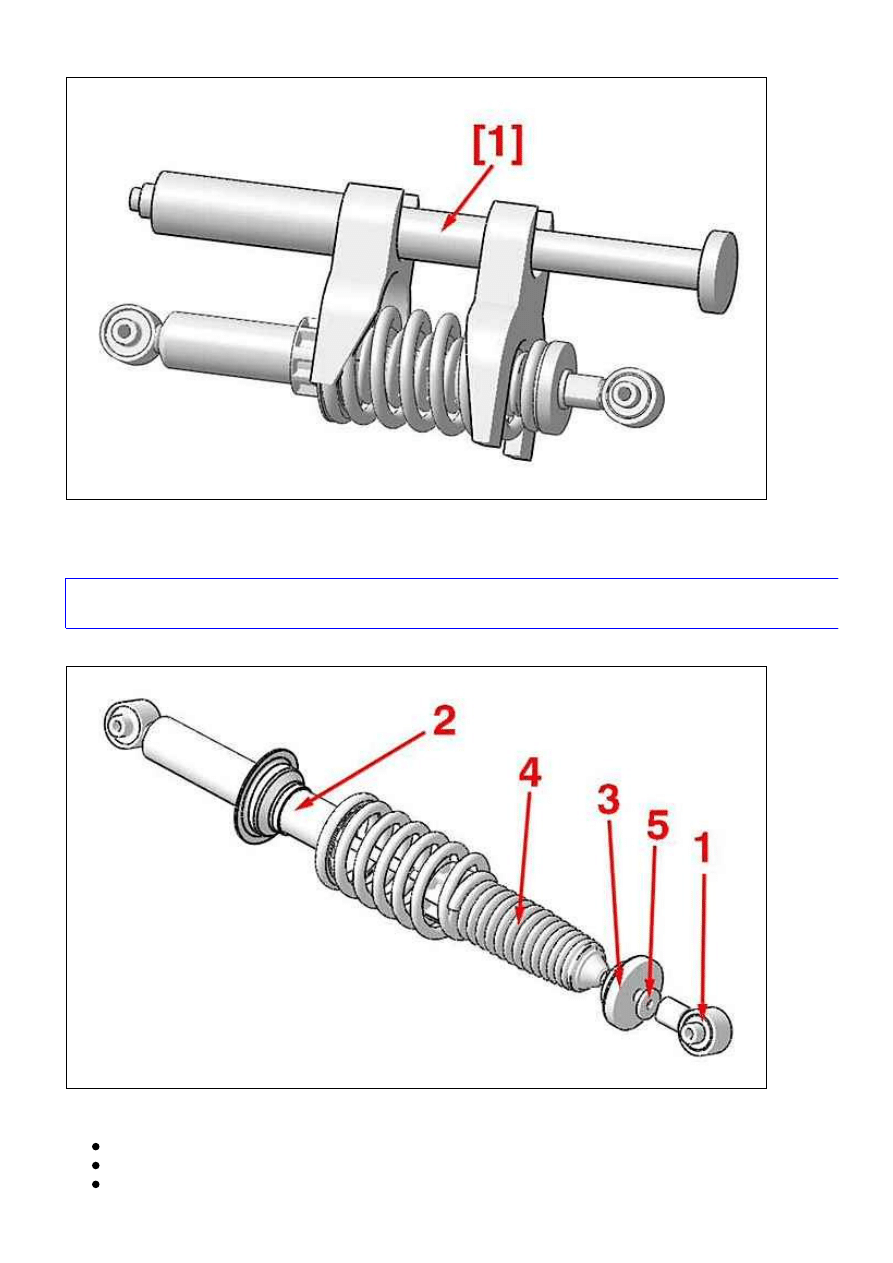

Rysunek : B3BKAG7D

Umieścić zwoje sprężyny w widełkach oporowych ściągacza do sprężyn [1] .

Ścisnąć sprężynę (/).

UWAGA

UWAGA

UWAGA

UWAGA : Ściskajac sprężynę sprawdzić, czy zwoje są prawidłowo umieszczone w widełkach oporowych ; Uważać,

aby nie uszkodzić sprężyn poprzez pozostawienie niezabezpieczonego metalu.

Rysunek : B3BKAG9D

Zdemontować :

Górny otwór (1) (Uniemożliwić obracanie się trzpienia amortyzatora za pomocą płaskiego klucza 12)

Amortyzator (2)

Górną miseczkę amortyzatora (3)

407 - B3BG29K1 - Demontaż - Montaż : Sprężyna i tylny amortyzator na...

http://127.0.0.1:6090/affiche.do?ref=B3BG29K1&refaff=B3BG29K1&...

2 z 3

2015-03-28 03:07

background image

Podkładkę (5)

Osłona tłoczyska amortyzatora (4)

3. Montaż

3. Montaż

3. Montaż

3. Montaż

Wykonywać czynności w kolejności odwrotnej do demontażu.

Wymieniać systematycznie : Podkładkę (5).

Zamontować : Górny otwór (1) (Dokręcania na 6.0 danm) .
