Sonderlösungen NT 1

I N T H E L I N E O F P O W E R

PI-002/PL NSL-E³ Blok przekładnikowy

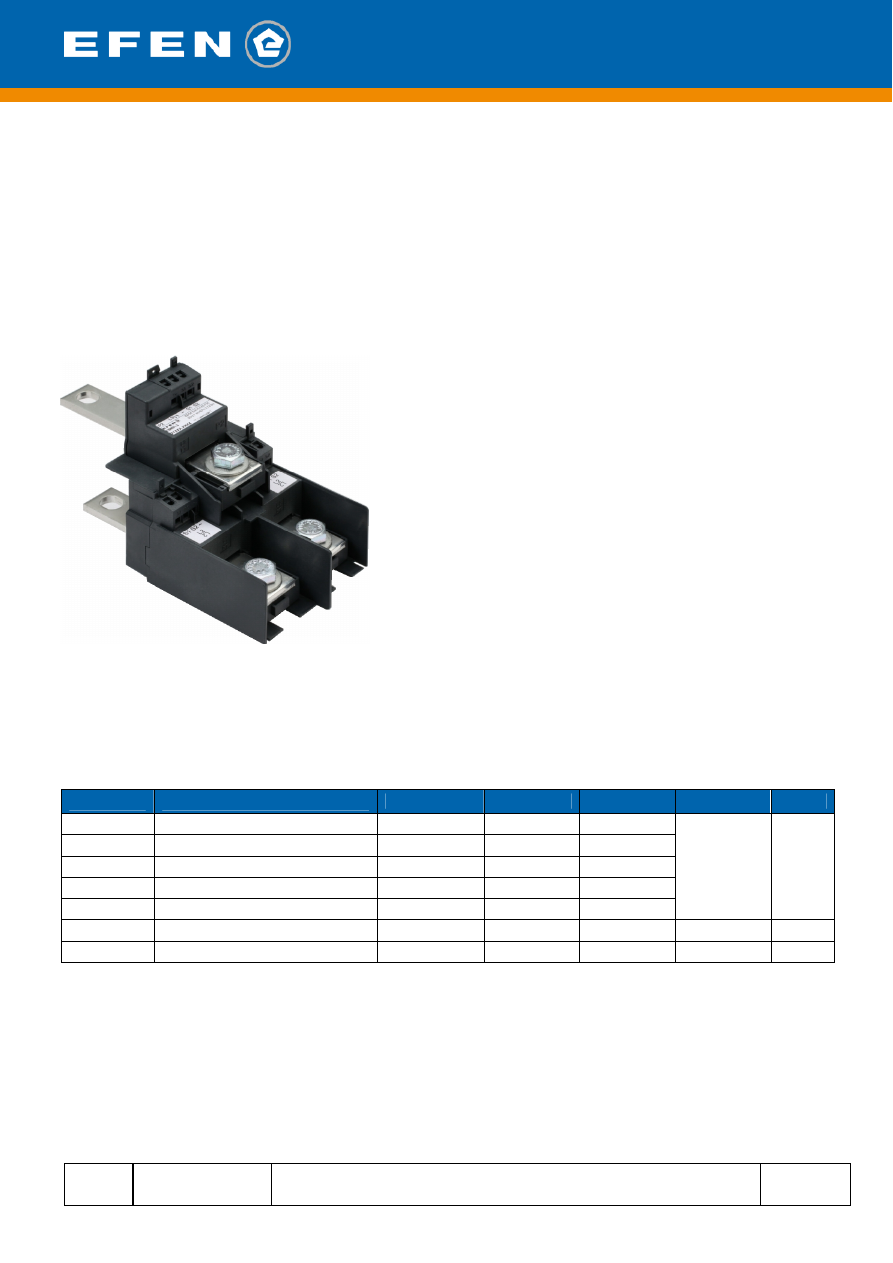

NSL-E³ Blok przekładnikowy Gr. 1 - 3 do montażu na odpływie

w klasie dokładności 0,5S

Blok przekładnikowy E³ Gr. 1-3 umożliwia pomiar prądu na odpływie rozłącznika bezpiecznikowego li-
stwowego serii NSL-E³. Jest on dostępny w najważniejszych zakresach prądowych wraz z opcjonalną
osłoną przyłączy przedłużającą o 165 mm standardową osłonę dla zabezpieczenia przed przypadkowym
dotknięciem przyłączy. To oznacza, że przez przeźroczystą osłonę przyłączy zapewniona jest czytelność
parametrów znamionowych przekładnika.

•

Kompaktowa budowa: Dzięki systemowej szerokości
100 mm blok przekładnikowy świetnie pasuje do typo-
wej przestrzeni montażowej dla urządzeń bezpieczni-
kowych rozmiaru 1-3, a więc również pozwala na za-
chowanie ścisłej zabudowy „jeden przy drugim”.

•

Szybki i mechanicznie stabilny montaż: Blok prze-
kładnikowy jest bezpośrednio przykręcony do przyłączy
ś

rubowych rozłącznika bezpiecznikowego listwowego

NSL-E³. Z tego wynika, że po przestawieniu rozłącznika
w pozycję „rozłączenia” możemy zamontować go bez-
napięciowo w obrębie odpływu. Takie bezpieczne i so-
lidne połączenie pozwala zachować wysoką klasę do-
kładności.

•

Proste podłączenie obwodów wtórnych: Do podłą-
czenia zewnętrznych urządzeń pomiarowych służą
umieszczone od przodu zaciski pozwalające użytkow-
nikowi na szybkie i wygodne ich oprzewodowanie.

Blok przekładnikowy NSL-E³ Gr. 1-3 do montażu na odpływie, klasa 0,5S, obwód wtórny 5 A

Nr kat.

Oznaczenie

Przekładnia

Moc [VA]

Klasa

PG

Opak.

77287-1846

E³ WB1-3 300/5 5,0 KL 0,5S

300/5

5,0

0,5S

77287-1946

E³ WB1-3 400/5 5,0 KL 0,5S

400/5

5,0

0,5S

77287-2146

E³ WB1-3 600/5 5,0 KL 0,5S

600/5

5,0

0,5S

77287-2346

E³ WB1-3 800/5 5,0 KL 0,5S

800/5

5,0

0,5S

E³ Akces.

1

36382-0010

Wspornik kablowy E³ Gr.1-3

E³ Akces.

1

Wersja: 1

Data: 26.09.2011/

Marketing

E F E N Sp. z o.o. - Al. Młodych 26-28, 41-106 Siemianowice Śląskie

/ Biuro: Tel. [phone] E-Mail: [e-mail] - www.efen.com.pl

Strona: 2z2

Sonderlösungen NT 1

I N T H E L I N E O F P O W E R

PI-002/PL NSL-E³ Blok przekładnikowy

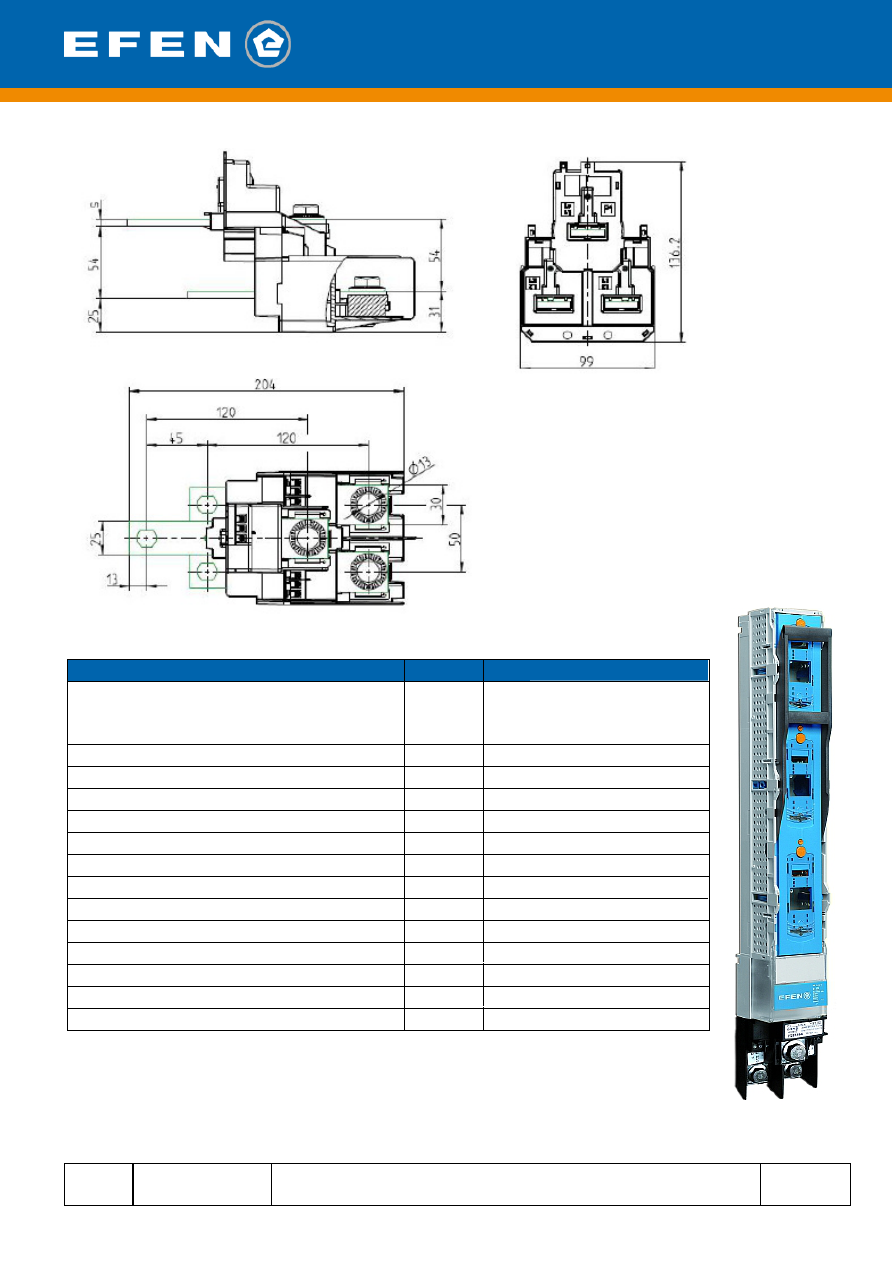

Dane techniczne:

Właściwości

Jednostka

Wartość

Parametry elektryczne
Dane techniczne zgodnie z VDE 0414 T44-1/
IEC/EN 60044-1

Znamionowy prąd pierwotny I

1N

Znamionowy prąd wtórny I

2N

Częstotliwość znamionowa

Znamionowy poziom izolacji

Znamionowy prąd cieplny ciągły

1N

Znamionowy krótkotrwały prąd cieplny I

th

1N

Dopuszczalna temperatura otoczenia

Przeciążalność pr dowa

ą

Klasa izolacji zgodnie z IEC 60085

Podłączenie przewodów

Podłączenie do zacisków obwodu wtórnego

Moment dokręcenia zacisków wtórnych

Przyłącze pierwotne M12 - moment dokręcenia

Wg danych przekładnika

50-60

0,72 / 3,0

1,2 x I

60 x I

maks. 50 kA

- 5 do + 40

120 %

2,5 - 4

1,5 do 2

32

2

A

A

Hz
kV

A

C

mm

Nm

Nm

0

Wg danych przekładnika

E
