Monitor sieci wbudowany w Windows

Autorzy:

Robert Milczarski

Łukasz Stegliński

Maciej Łaski

Materiały zaczerpnięte ze strony:

http://www.microsoft.com/poland/windows2000/win2000serv/PR_SER/roz09.mspx

1. Informacje ogólne:

Administratorzy sieci używają wbudowanego Monitora sieci Microsoft Windows do

przeglądania i wykrywania problemów związanych z siecią lokalną (LAN). Przykładowo, administrator sieci może korzystać z Monitora sieci do diagnozowania problemów ze sprzętem lub oprogramowaniem, w wyniku których dwa lub więcej komputerów nie może się ze sobą komunikować. Można także skopiować dziennik aktywności sieci w formie pliku, a następnie przesłać plik do profesjonalnego analityka sieci lub organizacji wspierającej.

Twórcy aplikacji sieciowych mogą używać Monitora sieci do monitorowania i debugowania aplikacji sieci w trakcie ich powstawania.

Monitor sieci monitoruje strumień danych sieci, składający się z wszelkich informacji przesyłanych za pomocą sieci w dowolnym momencie. Przed rozpoczęciem transmisji informacje te są rozdzielane przez oprogramowanie sieci na mniejsze części, nazywane ramkami lub pakietami. Każda ramka składa się z:

• Adresu źródłowego komputera, który przesłał tą wiadomość.

• Adresu docelowego komputera, który otrzymał tą wiadomość.

• Nagłówków każdego protokołu używanego do przesłania tej ramki.

• Danych lub porcji wysyłanych informacji

Proces, za pomocą którego Monitor sieci kopiuje ramki, określa się mianem

przechwytywania. Monitora sieci używa się do przechwytywania całego ruchu lokalnego, Można również wybrać podzbiór ramek do przechwycenia lub spowodować wywołanie

przechwytywania w odpowiedzi na zdarzenia w sieci. Przykładowo, można ustalić

uruchomienie przez sieć pliku wykonywalnego po wykryciu przez Monitor sieci wystąpienia określonego zestawu warunków w sieci.

Po przechwyceniu danych można je oglądać w Monitorze sieci za pomocą interfejsu użytkownika. Monitor sieci wykonuje większą część analizy danych tłumacząc przechwycone surowe dane na logiczną strukturę ich ramek.

Z powodów bezpieczeństwa Monitor sieci Windows przechwytuje tylko te ramki, które są przesyłane z lub do komputera lokalnego, z ramkami emisji i multiemisji włącznie. Monitor sieci wyświetla także całkowitą statystykę segmentów sieci dla ramek emisji, ramek

multiemisji, wykorzystania sieci, całkowitej liczby bajtów otrzymywanych na sekundę oraz całkowitej ilości ramek otrzymywanych na sekundę.

2. Instalacja Monitora sieci

Aby ustawić Monitor sieci, należy wykonać dwie czynności:

a) Zainstalować sterownik Monitora sieci na dowolnym komputerze, z którego będą przechwytywane dane do analizy za pomocą Monitora sieci.

b) Zainstalować narzędzia Monitora sieci na komputerze pracującym z Windows Server, na który będą zbierane dane.

Instalacja sterownika nie oznacza automatycznej instalacji Monitora sieci. Aby zainstalować Monitor sieci, należy zainstalować Narzędzia Monitora sieci na komputerze pracującym w systemie Windows Server.

Ad a) Aby zainstalować sterownik Monitora sieci:

1. Kliknij Start, wybierz Ustawienia, kliknij Panel Sterowania, a następnie dwukrotnie kliknij Połączenia sieciowe i telefoniczne.

2. W Połączeniach sieciowych i telefonicznych kliknij prawym przyciskiem Połączenie lokalne, a następnie kliknij Właściwości.

3. W oknie dialogowym Właściwości połączenia lokalnego, kliknij Zainstaluj.

4. W oknie dialogowym Wybieranie typu składnika sieci kliknij Protokół, następnie Dodaj.

5. W oknie dialogowym Wybieranie protokołu sieciowego wybierz Sterownik Monitora sieci, następnie kliknij OK.

W przypadku pytania o dodatkowe pliki, należy włożyć dysk CD z Windows lub

wpisać ścieżkę dostępu do plików w sieci.

Ad b) Aby zainstalować Narzędzia Monitora sieci:

1. Kliknij Start, wybierz Ustawienia, kliknij Panel Sterowania, a następnie dwa razy kliknij Dodaj/Usuń Programy.

2. W oknie dialogowym Dodaj/Usuń Programy kliknij dwa razy Dodaj/Usuń Składniki Windows.

3. W oknie dialogowym Kreatora komponentów Windows wybierz Następny.

4. W Składnikach, naciśnij Narzędzia zarządzania i monitorowania, a następnie kliknij przycisk Szczegóły.

5. W Podskładnikach narzędzi zarządzania i monitorowania wybierz opcję Narzędzia Monitora sieci, a następnie kliknij OK.

6. Kliknij Następny, aby kontynuować instalację, potwierdź jej zakończenie naciśnięciem klawisza Zakończ i Zamknij, aby wyjść.

Narzędzia Monitora sieci instalują Monitor sieci wraz ze sterownikiem Monitora sieci.

Jeśli używany jest system Windows Server oraz instalowane są Narzędzia Monitora sieci, można pominąć procedurę poprzedzającą. Nie ma potrzeby dodatkowej instalacji sterownika Monitora sieci.

3. Uruchomienie Monitora sieci

1. Kliknij Start, wybierz Programy, a następnie wybierz Narzędzia administracyjne.

2. W Narzędziach administracyjnych, kliknij Monitor sieci.

Informacje na temat pracy z interfejsem użytkownika Monitora sieci znajdują się w Pomocy Windows Server.

4. Przechwytywanie danych z ramek

Po zainstalowaniu sterownika Monitora sieci na komputerze, z którego będą zbierane dane (dalej zwanym komputerem źródłowym) i zainstalowaniu Narzędzi Monitora sieci na komputerze, który będzie zbierał te dane (zwanym dalej komputerem docelowym), można rozpocząć proces przechwytywania danych.

Ad ) Aby zbierać dane:

1. Otwórz Monitor sieci.

2. W menu Przechwytywanie kliknij Start i przycisk Przechwytuj na pasku narzędzi.

W czasie, gdy ramki są zbierane z sieci, dane statystyczne dotyczące ramek są

wyświetlane w oknie Przechwytywania Monitora sieci pokazanym na rysunku 1.

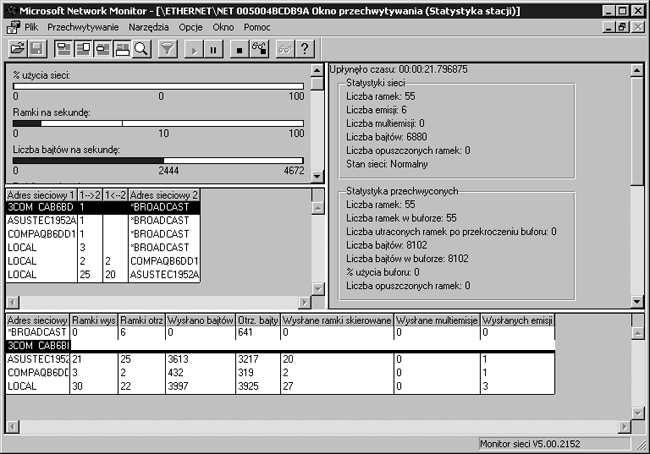

Rysunek 1 Okno przechwytywania Monitora sieci

Monitor sieci wyświetla statystykę sesji z pierwszych 100 różnych sesji sieci, które wykryje. Okno Przechwytywania Monitora sieci zawiera elementy wymienione w tabeli 1.

Tabela 1 Opis opcji wyświetlania Panelu przechwytywania

Element

Co wyświetla

Wykres

Graficzna prezentacja operacji przeprowadzanych w danym

momencie w sieci.

Dane Statystyczne Sesji

Dane statystyczne dotyczące sesji mającej miejsce w danym

momencie w sieci.

Dane Statystyczne Stacji

Dane statystyczne dotyczące sesji, w których uczestniczy

komputer obsługujący Monitor sieci

Ogólne Dane Statystyczne

Podsumowanie danych statystycznych dotyczących aktywności

sieci, od momentu rozpoczęcia procesu przechwytywania.

Aby wyczyścić zapisane statystyki oraz obejrzeć informacje dotyczące stu następnych wykrytych aktywności sieci, należy kliknąć Wyczyść statystykę w menu Przechwytywanie.

5. Filtracja

Aby zebrać tylko ramki pochodzące z określonych komputerów, należy podać adresy tych komputerów oraz skojarzyć adresy z ich nazwami w DNS lub w NetBIOS. Po

stworzeniu tych skojarzeń można zachować nazwy w pliku adresowej bazy danych (.adr), który może zostać użyty do projektowania filtrów przechwytywania oraz do wyświetlania filtrów. Filtr przechwytywania pozwala na wyszczególnienie kryteriów włączenia lub wykluczenia z przechwytywania. Jeśli adres nie jest dostępny w adresowej bazie danych, należy spróbować przechwycić cały ruch, a następnie, po przejrzeniu zebranych danych, należy użyć polecenia Znajdź wszystkie nazwy z menu Wyświetlanie, aby zlokalizować adres.

Przykładem takiego filtra jest para adresów używana do przechwytywania ramek z określonych komputerów w sieci. Para adresów składa się z:

a) Adresów komputerów, pomiędzy którymi monitorowany będzie ruch. Należy zwrócić uwagę na fakt, że adresy można pobierać do komputera lub do routera, jednakże nie można wybierać kilku par adresów za pomocą operacji LUB. Trzeba wywołać kilka

wystąpień Monitora sieci, aby pobierać dane do komputera lub do routera w tym

samym czasie.

b) Strzałek uściślających kierunek ruchu, który będzie monitorowany.

c) Słowa kluczowego WŁĄCZ lub WYKLUCZ, wskazującego sposób, w jaki Monitor

sieci powinien zareagować na ramkę spełniającą określone parametry filtra.

Niezależnie od kolejności, w jakiej stwierdzenia pojawiają się w oknie dialogowym Filtra Przechwytywania, najpierw oceniane są stwierdzenia WYKLUCZ. W związku z tym, jeśli ramka spełnia kryteria wymienione w stwierdzeniu WYKLUCZ w filtrze zawierającym równoczesne stwierdzenie WYKLUCZ i WŁĄCZ, ramka ta jest odrzucona. Monitor sieci nie sprawdza tej ramki za pomocą stwierdzenia WŁĄCZ, aby przekonać się, czy spełnia ona także te kryteria.

Rysunek 2 pokazuje okno dialogowe Filtr przechwytywania, dostępne w menu

Przechwytywanie lub poprzez naciśnięcie F8 w oknie Przechwytywanie.

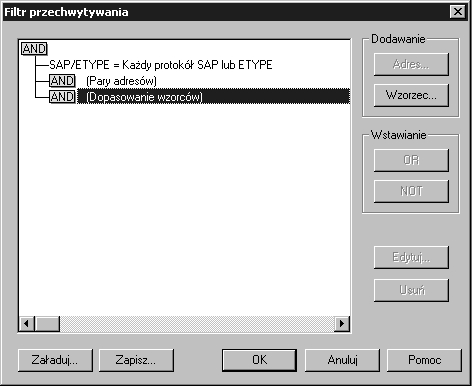

Rysunek 2 Okno dialogowe filtru przechwytywania

Aby zaprojektować filtr przechwytywania, należy określić reguły decyzyjne w oknie dialogowym Filtr Przechwytywania.

Poprzez uściślenie wzorca zgodności w filtrze przechwytywania istnieje możliwość: a) Ograniczenia przechwytywania do ramek zawierających określony wzorzec ASCII lub dane szesnastkowe.

b) Określenia, ile bajtów wewnątrz ramki może zawierać wzorzec. Liczba ta zwana jest przesunięciem.

Jeśli dany filtr opiera się na zgodności z wzorcem, należy określić, w jakim miejscu ramki występuje wzorzec (jaką liczbę bajtów od początku lub końca. Jeśli medium internetowe posiada zmienny rozmiar w protokole kontroli dostępu do mediów, jak to ma miejsce w przypadku sieci Ethernet lub systemu Token Ring, należy określić odliczanie od końca nagłówka topologii.

Aby pobierać ramki wysłane przy użyciu konkretnego protokołu, należy określić

protokół w linii SAP/ETYPE= filtra przechwytywania. Po podwójnym kliknięciu linii SAP/ETYPE= w oknie dialogowym pojawią się dostępne protokoły. Przykładowo, aby pobierać wyłącznie ramki IP, należy wykluczyć wszystkie protokoły, następnie włączyć IP

ETYPE 0x800 oraz IP SAP 0x6. Domyślnie włączone są wszystkie protokoły, które

obsługuje Monitor sieci.

6. Wyświetlanie zebranych danych

W celu ułatwienia analizy danych Monitor sieci interpretuje surowe dane zebrane w trakcie przechwytywania i wyświetla je w oknie Podglądu ramki.

Aby wyświetlić zebrane informacje w oknie Podglądu ramki, należy w menu Przechwytywanie kliknąć Zatrzymaj i wyświetl w trakcie, gdy trwa przechwytywanie.

Przechwytywane dane można także wyświetlać poprzez otwarcie pliku z rozszerzeniem .cap.

Rysunek 3 pokazuje kluczowe elementy okna Podglądu ramki.

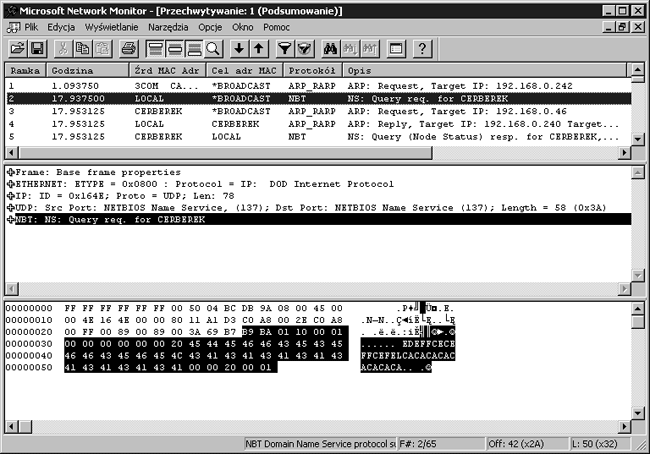

Rysunek 3 Okno podglądu ramki

Tabela 2 wymienia elementy Podglądu ramki.

Element

Wyświetla

Streszczenie

Ogólne informacje na temat zebranych ramek w kolejności, w jakiej

zostały przechwycone.

Szczegóły

Przetworzona zawartość danych ramki.

Hex

Reprezentacja szesnastkowa i ASCII zebranych danych.

Tabela 2 Panele Podglądu ramki

Do ustalenia, które ramki mają być wyświetlane, można używać filtra wyświetlania.

Podobnie jak w przypadku filtru przechwytywania, filtr wyświetlania działa jak zapytanie bazy danych, pozwalając na wyselekcjonowanie konkretnego typu informacji. Ponieważ filtr wyświetlania działa na już przechwyconych danych, nie ma on wpływu na zawartość bufora przechwytywania Monitora sieci. Ramkę można filtrować za pomocą:

a) Źródła ramki lub adresu docelowego.

b) Protokołów użytych do przesłania ramki.

c) Właściwości i wartości, jakie zawiera ramka (właściwość jest to pole danych w obrębie nagłówka protokołu; właściwości protokołu razem wyznaczają przeznaczenie protokołu).

Rysunek 4 przedstawia okno dialogowe Filtra wyświetlania, dostępne z menu Wyświetlanie lub poprzez wciśnięcie F8 w oknie Podglądu ramki.

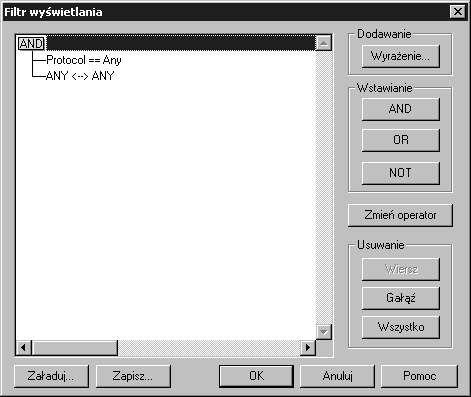

Rysunek 9.5 Okno dialogowe Wyświetlanie filtra

Aby zaprojektować filtr wyświetlania, należy określić reguły decyzyjne w oknie dialogowym Filtr wyświetlania. Informacje w oknie dialogowym Filtr wyświetlania pojawiają się w formie drzewa decyzyjnego, które stanowi reprezentację graficzną logiki filtra. W

przypadku modyfikacji właściwości filtra wyświetlania, drzewo decyzyjne odzwierciedla zadaną logikę. W tabeli 3 wyszczególnione są różne typy elementów filtra, których można używać.

Tabela 3 Opcje elementów filtra

Element filtra

Opis

Protokół

Określa protokoły lub właściwości protokołów.

Filtr adresów (domyślny to

Określa adresy komputerów, z których będą

DOWOLNY<– –>DOWOLNY)

zbierane dane.

Właściwość

Określa wystąpienia właściwości, które spełniają

dane kryterium wyświetlania.

Aby zachować określone reguły decyzyjne oraz dodać je do drzewa decyzji, należy kliknąć OK przed dodaniem kolejnej reguły decyzyjnej.

Mimo że filtry przechwytywania są ograniczone do czterech wyrażeń określających adresy filtra, filtry wyświetlania nie mają takiego ograniczenia. Przy pracy z filtrami wyświetlania można także używać wyrażeń logicznych TAK, LUB oraz NIE.

W trakcie wyświetlania zebranych danych wszystkie dostępne informacje dotyczące zebranej ramki pojawiają się w oknie Podglądu ramki. Aby wyświetlić jedynie ramki wysłane za pomocą określonego protokołu, należy zmienić wiersz Protokołu w oknie dialogowym Wyświetl Filtr.

Właściwości protokołu to informacje określające cel protokołu. Ponieważ

przeznaczenie protokołu może być różne, właściwości różnią się pomiędzy protokołami.

Załóżmy, przykładowo, iż przy użyciu protokołu SMB została przechwycona duża liczba ramek, ale wyświetlane mają być tylko ramki, w których protokół SMB został użyty do stworzenia katalogu na danym komputerze. W tym przypadku można wychwycić ramki, w których właściwość komendy SMB zawiera polecenie utwórz katalog.

Podczas wyświetlania zebranych danych wszystkie adresy, z których zbierane były informacje, pojawiają się w oknie Podglądu ramki. Aby wyświetlić tylko ramki pochodzące z określonego komputera, należy zmienić wiersz DOWOLNY<– –>DOWOLNY w oknie dialogowym Filtr wyświetlania.

7. Zagadnienie wydajności Monitora sieci

Monitor sieci tworzy dla bufora przechwytywania plik odwzorowywany w pamięci. W

celu osiągnięcia najlepszych wyników należy upewnić się, że stworzony bufor

przechwytywania jest odpowiednio pojemny, aby pomieścić wymagany ruch.

Mimo, że nie można zmieniać rozmiaru ramek, można przechowywać tylko fragment ramki, zmniejszając tym samym ilość wykorzystanej przestrzeni bufora przechwytywania.

Przykładowo, jeśli interesujące są wyłącznie dane zawarte w nagłówku ramki, należy ustawić rozmiar ramki (w bajtach) na rozmiar nagłówka ramki. Monitor sieci odrzuca wtedy dane ramki podczas przechowywania ramek w buforze przechwytywania.
