Politechnika Wrocławska Skład grupy : AiR III
Wydział Elektryczny 1. Wojciech Calów (sprawozdanie) Semestr: VI
2. Karolina Polańska Rok Akademicki
3. Michał Szlączka 2012/2013
Systemy Monitoringu i Diagnostyki Data:
Temat:
Ocena:
7 maj 2013
Diagnostyka uszkodzeń prędów wirnika 1. Cel ćwiczenia
Analiza uszkodzeń wirników silników indykcyjnych klatkowych na podstawie analizy częstotliwościowej prądów fazowych stojana.
2. Zakres
Wyznaczenie wartości skutecznych składowych prądu stojana i częstotliwości z nimi związanych w zależności od ilości uszkodzonych prętów wirnika klatkowego.

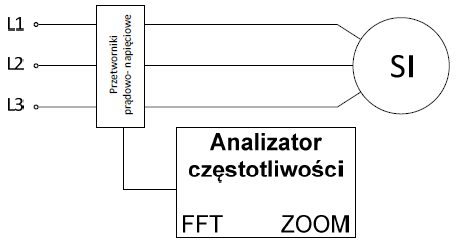

3. Schemat

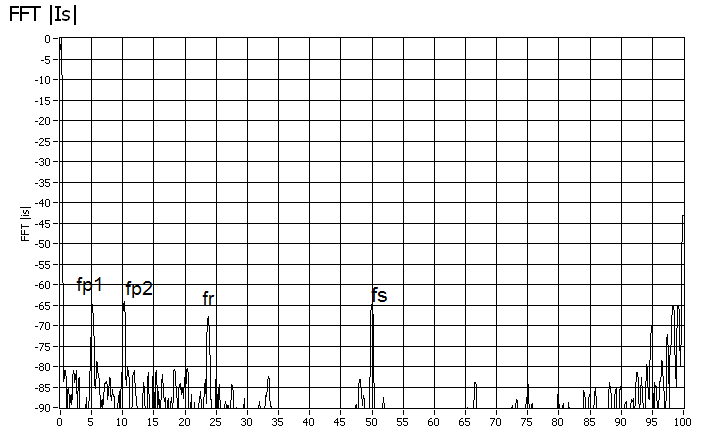

4. FFT – Prądu stojana Rys. 1 Charakterystyka częstotliwościowa modułu wektora przestrzennego w stojanie przy zdrowym wirniku.

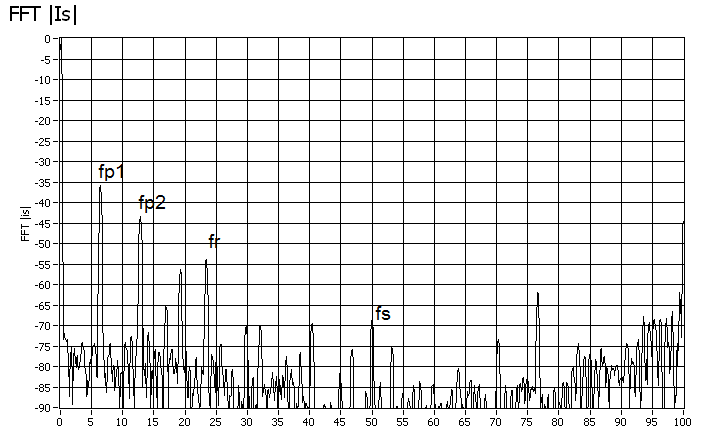

Rys.2 Charakterystyka częstotliwościowa modułu wektora przestrzennego w stojanie przy uszkodzonym wirniku.

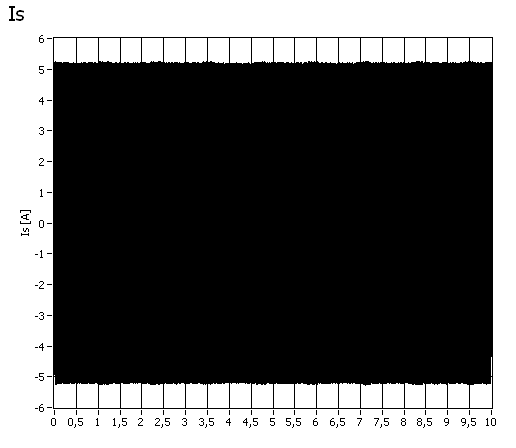

5. Przebiegi czasowe Rys.3. Przebieg czasowy prądu fazowego stojana ze zdrowym silnikiem.
Rys.4. Przebieg czasowy prądu fazowego stojana z uszkodzonymi prętami w wirniku.
6. Hodogramy

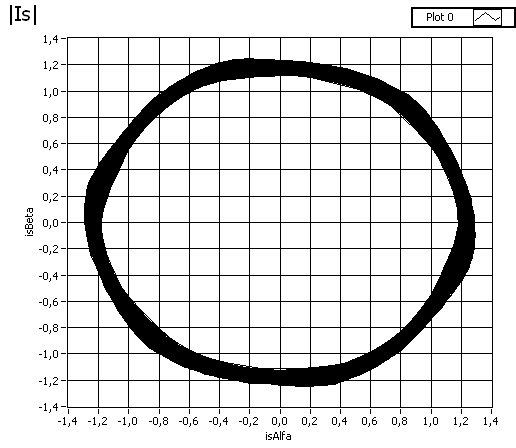

Rys.5 Hodogram prądów fazowychstajana przy zdrowym wirniku Rys.6 Hodogram prądów fazowychstajana przy uszkodzonym wirniku.
7. Przykładowe obliczenia f −2⋅ f 50
s
−2⋅23,7
= s
r =
=0,052
f s
50
gdzie :
s- poślizg
fs- częstotliwość synchroniczna pola wirującego fr – częstotliwość rotacyjna wirnika 8. Tabele
Lp.
l. u.p
s
fp1
Afp1
fp2+
Afp2+
-
-
[Hz]
[dB]
[Hz]
[dB]
1
0
0,052
5,2
-64,5
10,5
-64
2
1
0,060
4,9
-50
9,5
-59,5
3
2
0,060
5
-46
9,5
-61,5
4
6
0,080
7
-36
13
-43
gdzie:
L.u.p.- liczba uszkodzonych prętów s- poślizg
fp1- częstotliwość składowej p1
Afp1 – amplituda składowej p1
fp2- częstotliwość składowej p2
Afp1 – amplituda składowej p2
9. Wnioski
- Pomiary zostały przeprowadzone dla prądu winika równego 6,5 A.
- Większa ilość uszkodzonych prętów powoduje wzrost ilości harmonicznych w prądzie stojana.
- N a przebiegu czasowym zauważono zwiększenie oscylacji obwiedniej. Okres drgań oraz amplituda obwiedniej są stałe. Mogą zależeć od niesymetrycznych prądów wirującego wirnika.
- Zwiększenie ilości uszkodzonych prętów spowodowało zwiększenie amplitud harmonicznych odpowiedzialnych za uszkodzenia a przez to grubości hodogramu.
- Zauważono również eliptycznyc kształt hodogramów. Wynika to z niesymetrycznej impedancji faz stojana.
Wzrost drgań modułu wektora przestrzennego 0
0
1
2
3
4
5
6
7
-10
fp1
-20
Regresja liniowa
dla fp1
fp2+
-]30
b
Regresja liniowa
[dA
dla fp2+
-40
-50
-60
-70
Liczba uszkodzonych prętów
