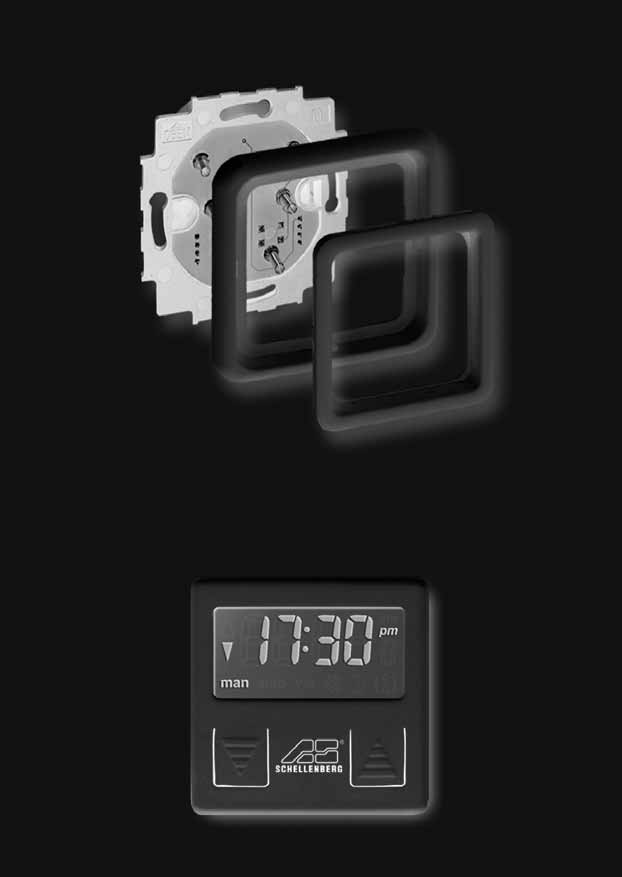

Sterowanie z programatorem czasowym Schemat podłączenia

nr art. 25400

PE (zielony / żółty)

N (niebieski)

L (czarny lub brązowy)

pm

(zielony / żółty)

man

niebieski

czarny lub brązowy

niebieski

brązowy

czarny

Uwaga: Prace elektryczne należy powierzyć wykwalifikowanemu elektryko-wi. Do wbudowania urządzenia należy użyć puszki o odpowiedniej Jako artykuł uzupełniający do sterowania polecamy ramki wymienne Schellenberg głębokości. Należy zwrócić uwagę, aby kabel nie utrudniał osadzenia wraz z adapterem art. nr. 20210.

urządzenia w puszce.

Klawiatura może być podłączana / odłączana tylko po wcześniejszym odcięciu zasilania przy pomocy odpowiedniego bezpiecznika rozłączające-go układ elektryczny.

Dane techniczne:

Art. Nr. 25400

Napięcie zasilające

230 V / 50 Hz

Napięcie łączeniowe

250 V AC

Display

Obciążenie przy złączeniu obwodu 3 A (cos phi = 1)

Zakres temperatury

- 5°C bis + 45°C

Max. czas pojedynczej operacji

2,5 min

Reakcja na klawisz

min. 0,5 sek

Dokładność zegara

< 5 sek / dzień

Dół

Góra

Rezerwa zasilania

ok. 1 min

Stopień ochrony

IP 20

Klasa ochrony

II

Zgodność

CE

Instrukcja montażu Ustawienia fabryczne

Klawiszem „dół” potwierdzić ustawioną godzinę. Po zachowaniu godziny zaczyna migać wskaźnik minut.

Program dzienny

7:00 podniesienie, 21:00 opuszczenie Klawiszem „góra” ustawić wskaźnik minutowy. Przy każdym naciśnięciu klawisza wskaźnik Czas 00:00

przeskakuje o minutę. Przy przytrzymaniu klawisza Tryb manualny

minuty przeskakują automatycznie.

Uruchomienie funkcji reset powoduje powrót do ustawień fabrycznych.

Klawiszem „dół” potwierdzić ustawione minuty. Aktualny czas został zaprogramowany, wskaźnik Tryby pracy

godziny podniesienia rolety zaczyna migać.

Manualny

7:00 podniesienie, 21:00 opuszczenie Klawiszem „góra” ustawić czas

Przy każdym naciśnięciu klawisza wskaźnik Automatyczny (program dzienny)

auto

podniesienia (godzina) rolety.

przeskakuje o godzinę. Przy przytrzymaniu klawisza Automatyczny+losowy var

godziny przeskakują automatycznie.

Jednoczesne przyciśnięcie klawiszy „góra” i „dół” powoduje ustawienie trybu manualnego. Ponowne Klawiszem „dół” potwierdzić ustawioną Po zachowaniu godziny zaczyna migać wskaźnik jednoczesne naciśnięcie klawiszy powoduje powrót do poprzedniego trybu.

godzinę podniesienia rolety.

minut.

Przy aktywacji trybu automatycznego roleta podnosi się i opuszcza w uprzednio zaprogramowanym czasie. Przy aktywacji dodatkowo trybu losowego podnoszenie i opuszczanie rolet przesuwa się losowo Klawiszem „góra” ustawić czas

Przy każdym naciśnięciu klawisza wskaźnik

+/- 15 min. w stosunku do zaprogramowanego czasu w trybie automatycznym.

podniesienia (minuty) rolety.

przeskakuje o minutę. Przy przytrzymaniu klawisza Roleta w każdym trybie może być sterowana manualnie klawiszami.

minuty przeskakują automatycznie.

Obsługa programatora czasowego Klawiszem „dół” potwierdzić ustawiony czas Czas podniesienia rolety został zaprogramowany, Klawisz „dół” < 1 sek.

Minimalne przesunięcie lub

(minuty) podniesienia rolety.

wskaźnik godziny opuszczenia rolety zaczyna migać.

zatrzymanie

opuszczanej

rolety

Klawiszem „góra” ustawić czas

Przy każdym naciśnięciu klawisza wskaźnik Klawisz „dół” > 1 sek.

Opuszczenie rolety

opuszczenia (godzina) rolety.

przeskakuje o godzinę. Przy przytrzymaniu klawisza Klawisz „dół” > 3 sek.

Opuszczenie rolety wraz

godziny przeskakują automatycznie.

zapamiętaniem

czasu

Klawiszem „dół” potwierdzić

Po zachowaniu godziny zaczyna migać wskaźnik Klawisz „góra” < 1 sek.

Minimalne przesunięcie lub

ustawioną godzinę opuszczenia rolety.

minut.

zatrzymanie

podnoszonej

rolety

Klawiszem „góra” ustawić czas

Przy każdym naciśnięciu klawisza wskaźnik Klawisz „góra” > 1 sek.

Podniesienie rolety

opuszczenia (minuty) rolety.

przeskakuje o minutę. Przy przytrzymaniu klawisza Klawisz „góra” > 3 sek.

Podniesienie rolety wraz z

minuty przeskakują automatycznie.

zapamiętaniem

czasu

Klawiszem „dół” potwierdzić ustawiony czas Czas podniesienia rolety został zaprogramowany, Klawisze „góra” i „dół” nacisnąć równocześnie < 1 sek.

Przełączanie trybów funkcjonowania (minuty) opuszczenia rolety.

pokazywany jest aktualny tryb pracy.

Klawisze „góra” i „dół”

Aktywacja programatora czasowego nacisnąć równocześnie > 1 i < 3 sek.

Klawiszem „góra” ustawić tryb pracy.

Każde naciśnięcie klawisza powoduje zmianę trybu pracy.

Klawisze „góra” i „dół”

Reset i przywrócenie ustawień

Klawiszem „dół” potwierdzić wybrany tryb.

Tryb został zaprogramowany i urządzenie wraca do nacisnąć równocześnie > 6 sek.

fabrycznych

normalnej pracy.

Szybkie programowanie

Jeżeli przycisk „góra” lub „dół” przyciśnie się ponad 3 sek. roleta podniesie się lub opuści całkowicie, Krótkie przyciśnięcie

a czas tej operacji zostanie zapamiętany. Roleta będzie codziennie podnosić się lub opuszczać Krótkie przyciśnięcie klawisza „dół” lub „góra” (< 1 sek) powoduje zmianę położenia profili rolety.

automatycznie o wyznaczonej godzinie (funkcja Memory).

Nie powoduje to włączenia trybu automatycznego.

Programator czasowy

Jeżeli w czasie programowania przez 20 sek. nie zostanie wciśnięty żaden klawisz, programowanie Klawisze „góra” i „dół”

aktualnego trybu pracy zostaje przerwane, a wprowadzone dotychczas ustawienia zostają nacisnąć równocześnie > 1 i < 3 sek.

Wskaźnik godzinowy zaczyna mrugać zapamiętane.

Klawiszem „góra” ustawić wskaźnik godzinowy Przy każdym naciśnięciu klawisza wskaźnik przeskakuje o godzinę.

Przy przytrzymaniu klawisza godziny
