P.B. K.B.O.	Projekt budynku mieszkalnego wielorodzinnego w technologii tradycyjnej.	Strona 35

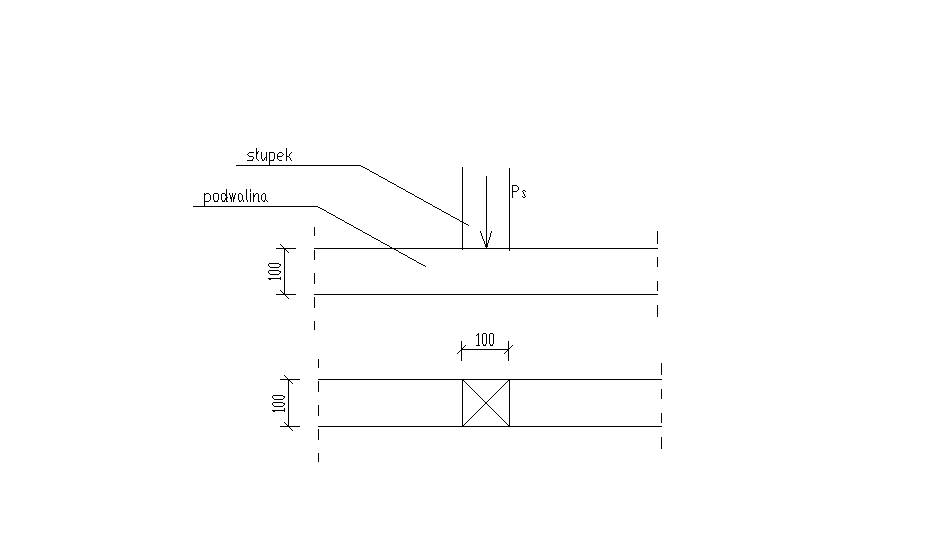

2.1.5. Obliczanie podwaliny. 2.1.5.1.Założenia i przyjęty schemat obliczeniowy. Rys. P-5 2.1.5.2.Zebranie obciążeń i obliczenie wielkości statycznych. Siła przekazywana przez słupek na podwalinę Ps=P+P1=26,85+0,074=26,924kN P1-ciężar własny słupka= 2.1.5.3.Wymiarowanie podwaliny. Przyjęto, że podwalina pracuje jako element ściskany prostopadle do włókien(Rys. P-5) 2.1.5.3.A Stan graniczny nośności. Przy ściskaniu prostopadłym do włókien należy sprawdzić następujący warunek Powierzchnia docisku słupka do podwaliny A=10000mm^2 Ustalanie wartości obliczeniowych naprężeń i wytrzymałości przy ściskaniu prostopadle do włókien Wytrzymałość obliczeniowa na ściskanie prostopadle do włókien Naprężenie obliczeniowe przy ściskaniu Sprawdzanie warunku nośności Warunek spełniony. Przekrój (pow. docisku) podwaliny zaprojektowano prawidłowo.

---
