Dyskryminatory, Politechnika Śląska


Politechnika Śląska Gliwice, 14. 12. 1999

Wydział AEiI

Kierunek Informatyka

Zastosowanie wzmacniaczy operacyjnych

Grupa 5, sekcja 1:

Adrian Brosz

Klaudiusz Bryja

Damian Piofczyk

  1. Cel ćwiczenia

Celem ćwiczenia jest zapoznanie się z układami nieliniowymi, których budowę oparto na wzmacniaczach operacyjnych, zrozumienie zasad ich działania i konstruowania oraz określenie źródeł błędów charakterystycznych dla tych układów.

  1. Przebieg ćwiczenia

Badanie dyskryminatorów.

Dla układów dyskryminatorów napięcia wyznaczaliśmy charakterystyki przejściowe.

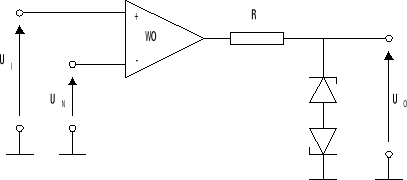

  1. dyskryminator napięcia oparty na jednym wzmacniaczu operacyjnym

0x01 graphic

Powyższy układ posiada jeden punkt (napięcie odniesienia), dla którego napięcie wyjściowe zmienia się ze stanu wysokiego w niski i na odwrót. Napięcie przełączenia wynosi 4,95 V

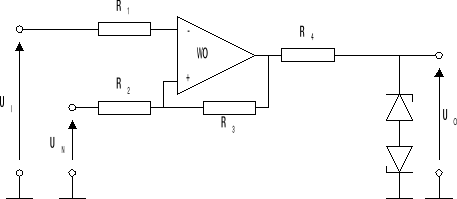

  1. dyskryminator napięcia z histerezą

0x01 graphic

Ten układ dyskryminatora posiada histerezę, tzn. reaguje na inny poziom napięcia wejściowego przy jego zwiększaniu oraz na inny przy zmniejszaniu. Zapobiega to częstym zmianom napięcia wyjściowego (przełączanie ze stanu wysokiego na niski i na odwrót), gdy napięcie wejściowe oscyluje w granicach napięcia odniesienia.

Szerokość pętli histerezy wynosi 0,2 V, dla Un=0V i 0,24 V, dla Un=5V

Punkty przełączenia:

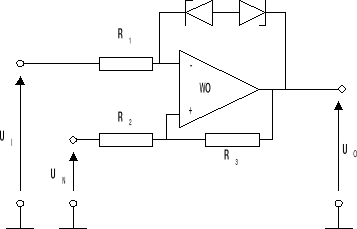

  1. dyskryminator z ujemnym nieliniowym sprzężeniem zwrotnym w układzie różnicowym

Niedogodnością tutaj jest dosyć silna zależność napięcia wyjściowego od napięcia wejściowego, co na wykresie uwidacznia się dosyć dużym kątem nachylenia charakterystyki (znaczna zmiana napięcia wyjściowego przy zmianach napięcia wejściowego poza napięciem odniesienia). Układ posiada również pętlę histerezy, lecz węższą niż poprzedni.

0x01 graphic

Szerokość pętli histerezy wynosi 0,09 V, dla Un=0V i 0,1 V, dla Un=5V

Punkty przełączenia:

Badanie ograniczników napięcia

Ograniczniki napięcia mają za zadanie wzmacnianie napięcia wejściowego z ograniczeniem od dołu, od góry lub obustronnie.

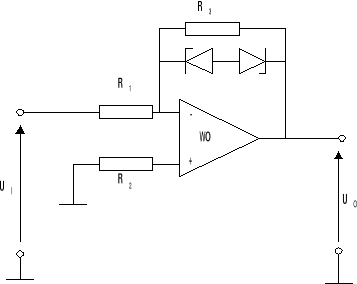

a)

0x01 graphic

Ogranicznik ten posiada ograniczenie z dołu i z góry. Ograniczenie z góry jest w okolicach 5,5 V, natomiast z dołu w okolicach -4,3 V.

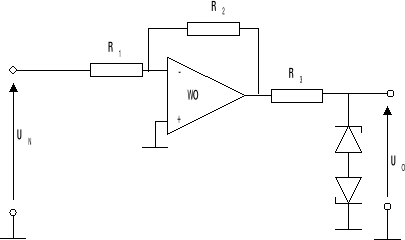

b) ogranicznik z diodami Zenera

Ogranicznik ograniczający z dołu i z góry. Ograniczenie górne ok. 5,6 V, ograniczenie dolne ok. -4,3 V

0x01 graphic

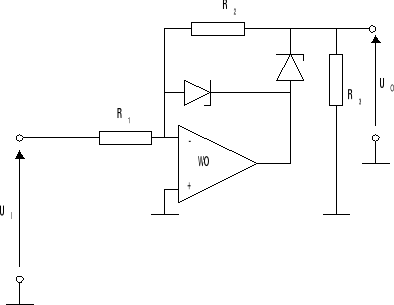

  1. Jednostronny ogranicznik napięcia

0x01 graphic

Ogranicznik ten ogranicza napięcie dodatnie na poziomie 0,18mV, natomiast wzmacnia napięcie ujemne.

Wnioski:

  1. Dyskryminator z jednym wzmacniaczem operacyjnym (rys. 1) posiada tę niedogodność, że przy zmianach napięcia w okolicy napięcia przełączania, mogą następować częste zmiany stanów, co często jest niepożądane (zwłaszcza jeśli układ ten steruje np. urządzeniem większej mocy (np. silnik)).

  2. Wady tej pozbawiony jest dyskryminator z pętlą histerezy. Tutaj niewielkie zmiany napięcia wejściowego w okolicach napięcia przełączającego nie powodują zmian na wyjściu.

  3. Dyskryminator z rys. 2 utrzymuje stałe poziomy napięć w stanie wysokim i niskim. Natomiast dyskryminator z ujemnym sprzężeniem zwrotnym ma charakterystykę dosyć silnie uzależnioną od napięcia wejściowego, tzn. stan wysoki i niski mają poziomy napięć zależne od Uwe.

  4. Ograniczniki dwustronne napięć posiadają w swych charakterystykach pewien zakres pracy liniowej (w okolicach napięć wejściowych równych 0), natomiast dla |Uwe| > ok.2V zaczyna działać ograniczenie i na charakterystykach objawia się to zagięciem wykresów, aż do linii poziomej (stałe napięcie wyjściowe).

  5. Jednostronny ogranicznik napięcia ogranicza napięcia dodatnie (stały poziom ok. 0,18V), ujemne napięcie przenoszone jest na wyjście. Układ ten odwraca fazę (dla napięć wejściowych - ujemnych, napięcie wyjściowe jest dodatnie).

  6. Ograniczniki są stosowane, np. do zabezpieczania wejść układów przed przed zbyt dużą wartością sygnałów wejściowych.

  7. Jednostronny ogranicznik napięcia pracuje jak idealna dioda (dla małych częstotliwości), natomiast dla dużych częstotliwości charakterystyka jego się zniekształca, co jest spowodowane koniecznością przełączania się wzmacniacza (ograniczeniem jest wielkość parametru slew-rate).
