wytrzymka laborki, tarcie ciegien, PAŃSTWOWA WYŻSZA SZKOŁA ZAWODOWA


PAŃSTWOWA WYŻSZA SZKOŁA ZAWODOWA

w CHEŁMIE

Instytut Nauk Technicznych

LABORATORIUM WYTRZYMAŁOŚCI MATERIAŁÓW

Data wykonania ćwiczenia:

Nr ćwiczenia:

Ocena ze sprawozdania:

Wykonał

Grupa: XIb

Temat Tarcie cięgien.

Prowadzący:

1. Cel ćwiczenia:

Zapoznanie się z przypadkiem tarcia cięgna opasujący nieruchomy walec.

Wyznaczenie współczynnika dla niektórych par tnących, w naszym przypadku jest to:

-pas ze stali

-pas z aluminium

-pas z mosiądzu

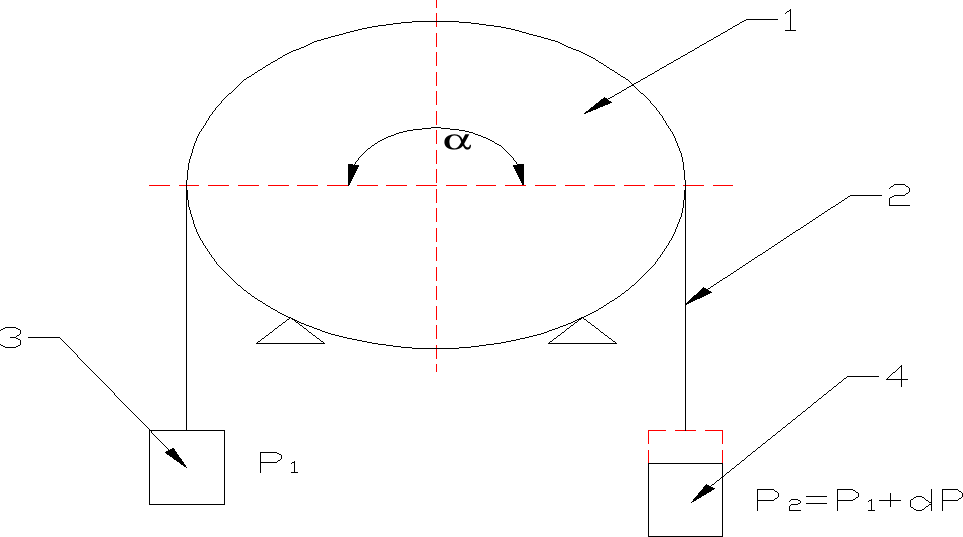

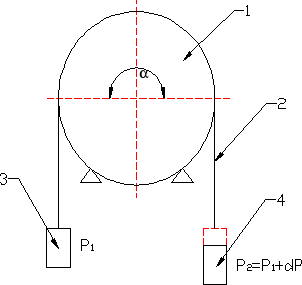

2. Schemat stanowiska ( rysunek próbki ):

0x08 graphic

1 - Stanowisko badawcze

2 - Cięgno

3 - Ciężar bierny (hamujący)

4 - Ciężar czynny (powodujący ruch - ciągnący)

3. Podstawy teoretyczne

Zależność między siłą ciągnącą i hamującą.

P2=P1·eµα

e- podstawa logarytmu naturalnego e=2,71828

µ- współczynnik tarcia między materiałem cięgna i walcem

α- kąt opasania (rad)

4) Wzory, tablice obliczeń

Logarytmując powyższy wzór otrzymujemy

Ln P2=lnP1+µ·α·lne

Ponieważ lne=1 zatem

lnP 2=lnP1+µ·α

skąd

0x01 graphic
0x01 graphic

5) Tabela pomiarów i wyniki

Lp

Materiał pary trącej

P

(N)

α

(°)

α

(rad)

P

µ

µ

µ z literatury

1

Skóra-stal

36

180

98

0,318

O,31

96

0,312

96

0,312

2

Stal-stal

36

180

67

0,197

0,197

67

67

3

Mosiądz-stal

36

180

63

0,178

0,176

64

0.183

61

0,167

6) Obliczenia

Dla skóry

0x01 graphic

0x01 graphic
0x01 graphic

0x01 graphic

Dla stali

0x01 graphic
0x01 graphic
0x01 graphic

Dla mosiądzu

0x01 graphic

0x01 graphic
0x01 graphic

0x01 graphic

6. Uwagi i wnioski:

Ćwiczenie laboratoryjne badania tarcia cięgna umożliwia nam przy pomocy

wykonania trzech pomiarów dla każdego materiału cięgna wyznaczyć współczynnik µ

µśr i poprzez wykonanie trzech pomiarów dla każdego materiału cięgna określić

który z nich ma największy współczynnik tarcia. A zatem, który materiał jest

najdogodniejszym materiałem do zastosowania np. w przekładni pasowej do przenoszenia

napędu np. z silnika elektrycznego lub spalinowego poprzez pas współpracujący

z kołami pasowymi. Z naszych pomiarów wynika że najlepszym materiałem z badanych

jest skóra ponieważ ma największy współczynnik tarcia. A więc przekładnia z pasem

skórzanym może przenieść moment obrotowy większy niż przekładnie pasowe z pasami

np. aluminiowymi czy z miedzi.

0x01 graphic
