SZKOŁA ASPIRANTÓW

PAŃSTWOWEJ STRAŻY POŻARNEJ

w KRAKOWIE

Turnus XI

TEMAT : Wyciągarki.

Promotor:

st. kpt. mgr inż. Robert Wolański

Wykonali:

st. str. kdt Marcin Żulewski

Kraków 2002

Definicja sprzętu, oraz jego zastosowanie

Wyciągarki jest to najprostszy rodzaj urządzeń do ciągnięcia i podnoszenia z napędem elektrycznym z wykorzystaniem lin, haków zaczepowych. Maja bardzo szerokie zastosowanie w szeroko pojętym ratownictwie.

Zasadniczo strażacy montują ją z przodu pojazdów bojowych dla
samo ratownictwa jak i również do asekuracji, wciągania, wyrywania elementów samochodu, lub całego samochodu, czy budynku. Ponadto
wyciągarki bardzo często stosuje się jako asekuracje przy pracy w ciężkich i niebezpiecznych warunkach . Wyciągarka zabezpiecza przed osunięciem się wozu bojowego. Ponadto niektóre jednostki wyposażone są w wozy typu pomoc drogowa, gdzie wyciągarka jest integralna częścią zabudowy.

Podział wyciągarek

Ze względu na mechanizm napędowy możemy podzielić na:

1. Wyciągarki z napędem elektrycznym i mechanicznym

2. Wyciągarki z napędem elektrycznym
   - z przekładnią planetarną ramsey winch co
   - z przekładnią ślimakową ramsey winch co

3. Wyciągarki hydrauliczne z przekładnią planetarną ramsey winch co
   - z przekładnią ślimakową
   - z przekładnią planetarną

4. Wyciągarki ręczne

5. Wyciągarki z napędem dźwigowym

Wyciągarki z napędem elektrycznym i mechanicznym

Urządzenia EUROCHAIN VL firmy VERLINDE to najnowocześniejsze wyciągarki łańcuchowe z napędem elektrycznym o dopuszczalnym obciążeniu roboczym - DOR od 125 do 5000kg.
Wciągniki produkowane są w 4 typach. W standardowym wykonaniu wyciągniki posiadają:

• Wysokość podnoszenia 3m.

• Zabezpieczenie silników systemem IP55

• 1 lub 2 prędkości podnoszenia

• łańcuch nośny nierdzewny

• 2,5m przewód z panelem sterującym

• panel sterujący z dwoma lub czterema przyciskami

• wyłącznik bezpieczeństwa w panelu sterującym

• zasilanie trójfazowe

• napięcie sterowania 40V

• ogranicznik przeciążenia

Szczególną cechą urządzenia jest możliwość wysokiego podnoszenia ładunku związana z ich małymi gabarytami, związana z budową modułową łatwości zapewniania ciągłości eksploatacyjnej oraz ich cicha praca.
Urządzenia TIRFORT T- 500 to nowoczesne i trwałe urządzenia do podnoszenia, ciągnięcia lub pozycjonowania dużych ładunków. Stosowane są przy pracach drogowych, montażach konstrukcji stalowych w energetyce, telekomunikacji, rolnictwie, leśnictwie oraz w straży pożarnej. Szczególną cechą tych urządzeń jest ich trwałość i mała masa. Liny do urządzeń TIRFOR dostarczane są w długościach od 20  do100m. i zakończone są hakiem zaczepowym.
Wyciągniki łańcuchowe TRALIFT służą do sporadycznego podnoszenia ładunków. Stosowane są w warsztatach, garażach itp. Przystosowane są do pracy w stałym punkcie zaczepienia lub podwieszane są do wózka z napędem ręcznym lub mechanicznym.
Standardowa wysokość podnoszenia może zostać zwiększona poprzez zamówienie dłuższego łańcuch.

Wyciągarki z napędem elektrycznym z przekładnią planetarną

Seria PLATINUM,PATRIOT,ATV oraz REP to urządzenia stworzone specjalnie dla potrzeb sportów terenowych. Są to wciągarki najnowszej generacji, przeznaczone do pracy w najtrudniejszych warunkach. Wyposażone są w przekładnię planetarną. System kół zębatych pozwala osiągnąć wciągarce bardzo dużą maksymalną prędkość nawijania liny, oraz mniejszą wagę urządzenia.

Seria RE - wciągarki z przekładnią ślimakową, która zwiększa moc wciągarki, wydłuża jej żywotność, oraz znacznie zwiększa odporność na wstrząsy. Wyposażona jest w hamulec, który działa nawet po odłączeniu zasilania. Przeznaczone w szczególności dla samochodów typu "Pomoc Drogowa". Oczywiście istnieje możliwość montażu na samochodzie terenowym.

Wyciągarki elektryczne przekładnią planetarną ramsey winch co

Seria PLATINUM,PATRIOT,ATV oraz REP to urządzenia stworzone specjalnie dla potrzeb sportów terenowych. Są to wciągarki najnowszej generacji, przeznaczone do pracy w najtrudniejszych warunkach. Wyposażone są w przekładnię planetarną. System kół zębatych pozwala osiągnąć wciągarce bardzo dużą maksymalną prędkość nawijania liny, oraz mniejszą wagę urządzenia.

Wyciągarki elektryczne z przekładnią ślimakową ramsey winch co

Seria RE - wciągarki z przekładnią ślimakową, która zwiększa moc wciągarki, wydłuża jej żywotność, oraz znacznie zwiększa odporność na wstrząsy. Wyposażona jest w hamulec, który działa nawet po odłączeniu zasilania. Przeznaczone w szczególności dla samochodów typu "Pomoc Drogowa". Oczywiście istnieje możliwość montażu na samochodzie terenowym.

Wyciągarki hydrauliczne z przekładnią planetarną ramsey winch co

Wciągarki hydrauliczne firmy Ramsey Winch to urządzenia najwyższej klasy i jakości przeznaczone dla:
- pojazdów holowniczych i ratownictwa drogowego
- przemysłu (górnictwo, budownictwo)
- rolnictwa
- leśnictwa,
- wojska,
- montażu na żurawiach.
Wyciągarki hydrauliczne z przekładnią planetarną

Cechuje je szybkość, siła i niezawodność.
Dostępne są w wersjach o maksymalnym uciągu od 3 620 do 22 670 kg

Wciągarki hydrauliczne firmy Ramsey Winch to urządzenia najwyższej klasy i jakości przeznaczone dla:
- pojazdów holowniczych i ratownictwa drogowego
- przemysłu (górnictwo, budownictwo)
- rolnictwa
- leśnictwa,
- wojska,
- montażu na żurawiach.

Wyciągarki hydrauliczna z przekładnią ślimakową

Przekładnia ślimakowa zapewnia niesamowitą odporność na wszelkiego rodzaju wstrząsy i uszkodzenia, umożliwiając efektywną pracę nawet w najcięższych warunkach. Modele dostępne są w wersjach o uciągu od 1 350 do 20 380 kg.
Szeroki wybór oferowanych modeli umożliwi Państwu właściwy dobór wciągarki w zależności od zapotrzebowania.

Wyciągarki ręczne

Łatwe i bezpieczne w użyciu . Doskonałe przy podnoszeniu konstrukcji dachowych i urządzeń scenicznych.

Wyciągarki ręczne łańcuchowe LODESTAR

Typ P90 Udźwig od 500 kg do 5 ton

Typ Silverline

Udźwig od 500 kg do 10 ton

Typ Silverline Zapadkowy

Udźwig od 750 kg. Do 6 ton

WYCIĄGARKI RĘCZNE LINOWE LODESTAR

typ GS

Model aluminiowy - udźwig do 125 kg
Model stalowy - udźwig od 300 do 750 kg

typ LB

Udźwig od 150 do 750 kg

typ WB

Udźwig od 250 do 750 kg

Wyciągarki z napędem dźwigniowym

Wciągarka linowa ręczna typu WRL 650 przeznaczona jest do przemieszczania ładunków w pionie i poziomie . Wyposażona jest w torbę bezpieczeństwa i charakteryzuje się małą masą i zwartą budową. Na bębnie mieści się do 15 metrów liny, a udźwig wynosi 650kg. Wciągarka oznaczona jest trwałym znakiem UDT i może być używana bez rejestracji w organach dozoru technicznego. Wciągarki o innych parametrach są konstruowane i wytworzone na indywidualne zamówienie klienta. Ich podstawowe dane są zawarte w tabeli poniżej.

Typ wciągarki	Udźwig na ostatnim zwoju liny [kg]	Średnica liny[mm]	Wymagana siła na korbie [kg]	Masa bez liny [kg]	Całkowita długość liny
WRL 100	100	4	25	8
WRL 650	650	6	25	12
WRL 1000	1000	8	20	28	wg ustaleń
WRL 1500	1500	10	20	34	klienta
WRL 2000	2000	12	25	76
WRL 3000	3000	12÷14	25	95
WRL 5000	5000	16÷22	25	115

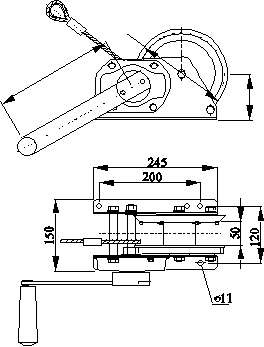

Schemat wyciągarek z napędem dźwigowym

Zasady bezpiecznej pracy przy wyciągarkach

Wyciągarki są używane do wyciągania, odciągania elementów konstrukcji pojazdów mechanicznych, elementów konstrukcji budynku podczas katastrof budowlanych, bądź wyburzeniowych. Powyższe prace wykonywane przez służby ratownicze są prowadzone w ciężkich warunkach atmosferycznych, przy słabej widoczności tak więc należy zwrócić uwagę na własne bezpieczeństwo ratowników. Należy tutaj pamiętać o ochronie głowy, poprzez założenie hełmu. Również nie należy zapominać o rękawicach, beż których nie można podjąć pracy, ponieważ lina stalowa może mieć zadziory może być uszkodzona a zatem wszystkim niesie możliwość zranienia się ratownika. Przy pracy należy również pamiętać o ubraniu ochronnym typu nomex.

Każde działania prowadzone przy użyciu wyciągarek są bardzo niebezpieczne, ponieważ nie wiemy jak się zachowa element odciągany w przypadku fragmentu ściany, stropu zawsze może dojść do zerwania fragmentu a za tym niesie zagrożenie życia ratowników. W przypadku prowadzenia takich działań należy czynności przeprowadzać powoli i analizować możliwość zachowania się materiału. Należy zachować bezpieczną odległość od liny ciągnącej element ponieważ może dojść do zerwania liny a następnie do zagrożenia życia ratowników uczestniczących w działaniu.

Po każdej akcji lub ćwiczeniach należy dokładnie przekontrolować stan techniczny sprzętu w szczególności stan techniczny liny czy nie występuję uszkodzone włókna liny czy nie występują zgniecenia punktowe itp.: Należy również zwrócić uwagę na elementy zaczepowe typu haki czy nie doszło do uszkodzenia, a następnie przejść do konserwacji.
