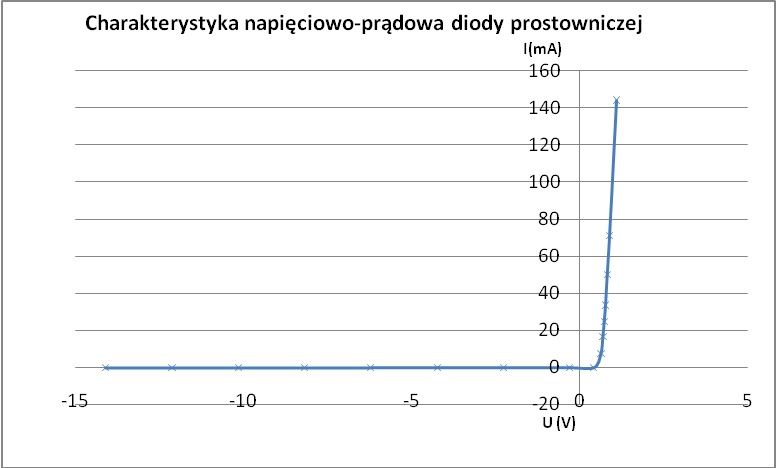

1. Pomiar charakterystyki prądowo-napięciowej diody prostowniczej

	Kierunek	przewodzenia	Kierunek	zaporowy
Lp.	UF	IF	UR	IR
	V	mA	V	A
1	1,11	144,2	-0,29	0
2	0,9	71,3	-2,26429	-0,01429
3	0,83	49,9	-4,23857	-0,02857
4	0,78	33,6	-6,21286	-0,04286
5	0,74	24,8	-8,18714	-0,05714
6	0,7	16,4	-10,1614	-0,07143
7	0,64	7,4	-12,1357	-0,08571
8	0,43	0	-14,11	-0,1

₍₅₎ =
=
= 29,84Ω

₍₅₎ =
=
= 143,275*
Ω

Wnioski

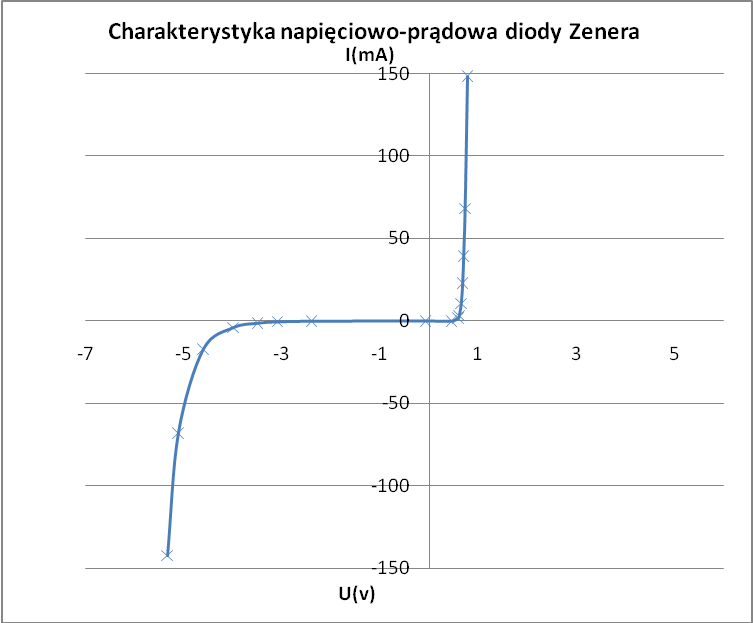

2. Pomiar charakterystyki prądowo-napięciowej diody Zenera

	Kierunek	przewodzenia	Kierunek	zaporowy
Lp.	U	I	U	I
	V	mA	V	mA
1	0,78	148,4	-0,07	0
2	0,73	68,2	-2,4	-0,1
3	0,7	39,2	-3,09	-0,5
4	0,68	22,9	-3,5	-1,3
5	0,65	10,5	-4	-4
6	0,61	3,3	-4,61	-17
7	0,59	1,7	-5,12	-68,1
8	0,45	0	-5,34	-142,4

r_z=
=
= 15,8 Ω

Wnioski

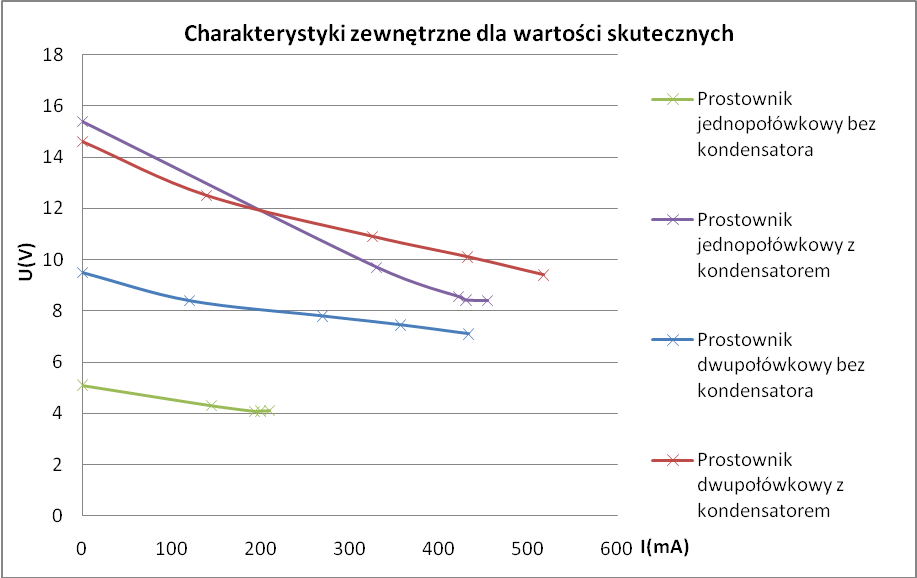

3. Badanie prostownika jednopołówkowego

Lp.	U	I	I(zC)	U(zC)
	V	mA	mA	V
1	4,1	210	454	8,4
2	4,09	200	430	8,42
3	4,08	193	422	8,55
4	4,3	145	330	9,7
5	5,1	0	0	15,4

Wnioski

4. Badanie prostownika dwupołówkowego (mostek Graetz'a)

Lp.	U	I	I(zC)	U(zC)
	V	mA	mA	V
1	9,5	0	0	14,6
2	8,4	120	139	12,5
3	7,8	269	325	10,9
4	7,45	357	432	10,1
5	7,1	433	517	9,4

Wnioski

5. Badanie podwajacza napięcia

Lp.	Uwe max	Uwy
	V	V
1	10,7	26,6

Wnioski

6. Badanie stabilizatora napięcia stałego

Lp.	Uwe	Iz	Uwy
	V	mA	V
1	16,8	95,8	6,7
2	12,11	53	6,5
3	5	0,1	5
4	3,78	0	3,78
5	2,23	0	2,23
6	0,7	0	0,7

F_u =
=
= 0,144

Wnioski

Podsumowanie
