CZĘŚĆ TEORETYCZNA

Frezowanie przeprowadza się na obrabiarkach zwanych frezarkami, za pomocą narzędzi wieloostrzowych zwanych frezami. W procesie frezowania ruch główny wykonuje narzędzie, zaś ruch posuwowy - przedmiot obrabiany.

W zależności od położenia osi obrotu freza w stosunku do obrabianej powierzchni rozróżnia się frezowanie obwodowe (oś freza jest równoległa do powierzchni obrabianej) i czołowe (oś freza jest prostopadła do obrabianej powierzchni).

Podczas frezowania proces skrawania każdym ostrzem jest cyklicznie przerywany, a podczas frezowania obwodowego przekrój poprzeczny warstwy skrawanej nie jest stały, ale przez cały czas narzędzie nie powinno tracić kontaktu z materiałem obrabianym.

Przekrój poprzeczny wióra może wzrastać lub maleć w zależności od frezowania obwodowego:

• przeciwbieżnego, w którym przekrój poprzeczny wióra wzrasta, gdy kierunek obrotu freza jest przeciwny do kierunku posuwu,

• współbieżnego, w którym przekrój poprzeczny wióra maleje, gdy kierunek freza jest zgodny z kierunkiem posuwu.

a) b)

Rys.1 Rodzaje frezowania:

a) przeciwbieżne , b) współbieżne

Budowa frezarki

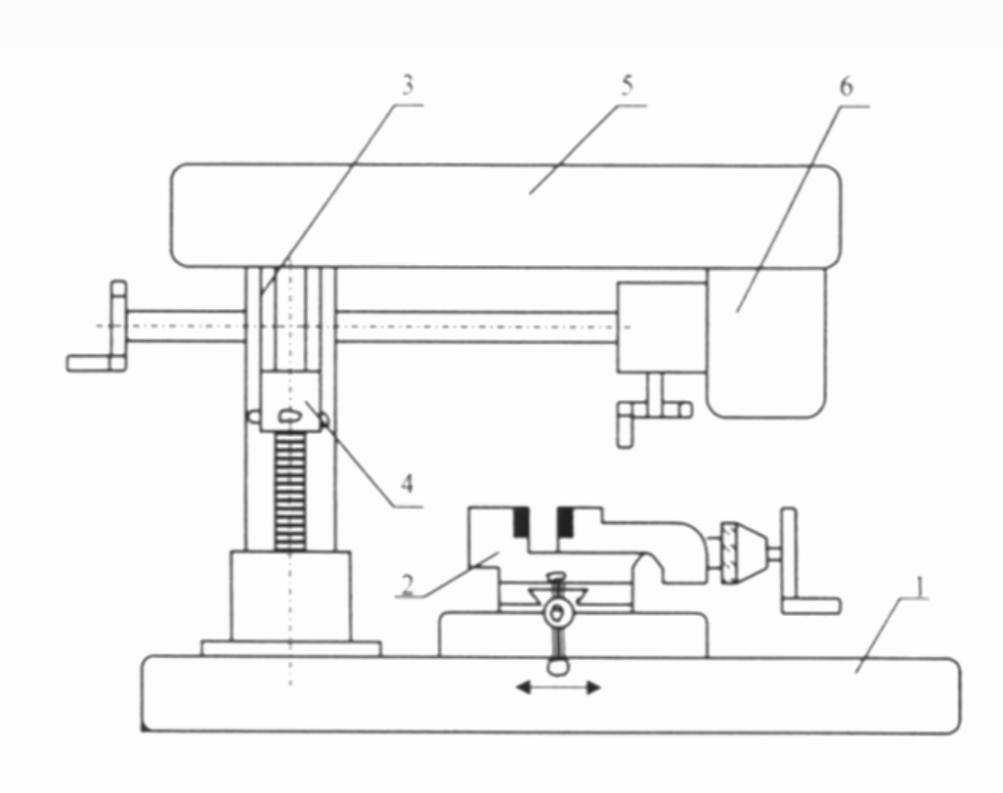

Rys.2 Budowa obrabiarki uniwersalnej OUS - 1:

1 - podstawa, 2 - imadło obrotowe, 3 - wysięgnik

4 - uchwyt, 5 - napęd, 6 - silnik

Rodzaje frezów:

Frezy najczęściej zbudowane są ze stali szybkotnącej, a głowice frezarskie (trzpieniowe) mają najczęściej ostrza z węglików spiekanych.

Najczęściej frezy klasyfikuje się w zależności od:

• przeznaczenia (frezy do obróbki płaszczyzn, rowków, gwintów, uzębień)

• konstrukcji (walcowe, walcowo-czołowe, tarczowe, kątowe, krążkowe, ślimakowe)

• sposobu mocowania (nasadzane, trzpieniowe)

• rodzaju ostrza freza (z ostrzami jednościnowymi, dwuścinowymi, krzywoliniowymi, zataczanymi)

• budowy (jednolite, zgrzewane, składane)

• kierunku pracy (prawotnące, lewotnące)

• kierunku zwojności (prawozwojowe, lewozwojowe)

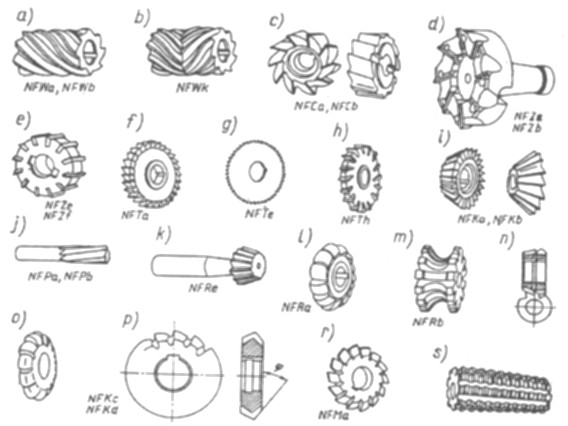

Rys.3 Rodzaje frezów

a) pojedynczy walcowy, b) zespołowy walcowy, c) walcowo-czołowy,

d) głowica trzpieniowa, e) głowica nasadzana, f) tarczowy trzystronny,

g) piłkowy, h) tarczowy trzystronny o wystawianych ostrzach,

i)kątowy, j) palcowy, k) trzpieniowy,

l) i m) kształtowe, n) zespołowy do rozwiertaków,

o) do gwintowników, p) do frezerów, r) do kół zębatych, s) do ślimacznic

Typowe prace wykonywane na frezarkach

• frezowanie płaszczyzn - przeprowadza się za pomocą głowic frezarskich, frezów walcowych, walcowo-czołowych i czołowych. Ważne jest, aby

płaszczyzna oporowa opierała się dokładnie o podstawę imadła.

• frezowanie rowków wpustowych - przeprowadza się za pomocą frezów

palcowych lub tarczowych. Rowki teowe wykonuje się w dwóch operacjach.

• frezowanie rowków kołowych - przeprowadza się frezami palcowymi na frezarkach

ogólnego przeznaczenia.

• frezowanie wielokątów - korzysta się wtedy z zespołu frezów.

- frezowanie powierzchni kształtowych - przeprowadza się frezami kształtowymi lub na

frezarkach specjalizowanych, tzw. frezokopiarkach.

• przy użyciu podzielnicy i frezów modułowych można frezować linie śrubowe kół zębatych o zębach prostych, śrubowych, krzywek itp.

- na frezarkach obwiedniowych można frezować koła zębate.

CZĘŚĆ PRAKTYCZNA

W pracowni technologicznej postawiono przed zespołem następujące zadanie:

• wykonać prostopadłościan w walcu z tekstolitu o wysokości 12 mm oraz 8 mm długości boku podstawy ( kwadrat)

Zespół przy użyciu freza palcowego, przy 654 obrotach na minutę frezarki wykonał pomyślnie postawione mu zadanie.
