Politechnika Wrocławska

Wydział Budownictwa
Lądowego i wodnego

ANALIZA WARUNKÓW GEOLOGICZNO - INŻYNIERSKICH

NA PODSTAWIE WIERCEŃ

DLA POTRZEB BUDOWNICTWA

Wykonawca: Michał Nycz

   Rok I [czwartek 13:15]

Sprawdzający: dr Krystyna Dzidowska

Wrocław, 5 czerwca 2008 r.

SPIS TREŚCI

 STR.

1. WPROWADZENIE…………………………………………………..    3

2. CEL I ZAKRES PRAC………………………………………………    3

3. BUDOWA GEOLOGICZNA………………………………………...    3

1. Morfologia……………………………………………………………..    3

2. Hydrologia………………………..…………………………………...    4

3. Typ struktury geologicznej…………………………………………...    4

4. ANALIZA WARUNKÓW GEOLOGICZNO-INŻYNIERSKICH    5

1. Podłoże budowlane….………………………………………………...    5

1. Grunty………………………………………………………………    5

2. Wody podziemne……………………………………………………    5

2. Materiał - surowiec……………………………………………………    5

5. WNIOSKI ………………..…………………………………………...    6

6. LITERATURA………………………………………………………..    6

7. ZAŁĄCZNIKI.......................................................................................    7

1. Zał. 1 - Mapa topograficzna lokalizacji terenu badań……………….    7

2. Zał. 2 - Mapa sytuacyjno - wysokościowa lokalizacji wierceń na działce 1/8 w Sanoku………………………………….…………….....    8

3. Zał. 3 - Objaśnienia do przekroju geologicznego…………………….    9

4. Zał. 4 - Wyniki wierceń……………………………………………..  10

5. Zał. 5 - Przekrój geologiczno - inżynierski z wierceń……………...  11

1. WPROWADZENIE

Niniejsze opracowanie „Analiza warunków geologiczno - inżynierskich na podstawie wierceń dla potrzeb budownictwa” dotyczy podłoża gruntowego w obrębie działki 1/8
w Sanoku ul. Jana Pawła II.

2. CEL I ZAKRES PRAC

Celem opracowania jest określenie warunków gruntowych oraz warunków wodnych dla potrzeb posadowienia obiektów budowlanych wraz z pomieszczeniem podziemnym na podstawie odwiertów.

ZAKRES PRAC:

1. Nauka w zakresie odczytywania struktur geologicznych na przekrojach

2. Narysowanie profilów geologiczno - inżynierskich z wierceń

3. Narysowanie przekroju geologiczno - inżynierskiego z wierceń

3.1 Pokolorowanie przekroju i profilów

4. Opracowanie tekstowe

3. BUDOWA GEOLOGICZNA

Morfologia

Teren badań budują następujące grunty:

• grunty mineralne rodzime (nieskaliste);

• grunty nasypowe (nasyp niekontrolowany)

Na powierzchni znajduje się warstwa humusu o grubości od 0 do 0,7m. Pod nim zalegają głównie mineralne nieskaliste grunty, takie jak: glina, glina piaszczysta, piasek drobny, średni i gliniasty, pospółka, oraz pyły. Występują one w postaci soczew i warstw, na całej głębokości. Przepuszczalna warstwa rozciąga się w postaci pospółki na głębokości ok. 10,5 m do 14,5m. od powierzchni terenu. Warstwę nieprzepuszczalną reprezentują: glina, glina piaszczysta - występuje na głębokości od ok. 0,7 m do 10,5m oraz od ok. 13,5 m do poziomu końca odwiertów. Pomiędzy tymi warstwami występują soczewki piasków i pyłów. Miąższości poszczególnych warstw przedstawiają się w następujący sposób:

Otwór Nr 10

Grunt próchniczy 0.0-0.7m

Glina 0.7-3.2m

Piasek drobny 3.2-7.6m

Glina piaszczysta 7.6-10.3m

Pył 10.3-11.6m

Pospółka 11.6-13.1m

Glina 13.1-17.8m

Pospółka 17.8-23.5m

Glina 23.5-24.6m

Otwór Nr 11

Grunt próchniczy 0.0-0.7m

Nasyp niekontrolowany 0.7-1.6m

Piasek drobny 1.6-2.8m

Piasek gliniasty 2.8-3.9m

Glina piaszczysta 3.9-10.5m

Pospółka 10.5-14.3m

Glina 14.3-18.2m

Pospółka 18.2-23.5m

Piasek gliniasty 23.5-25.2m

Otwór Nr 9

Grunt próchniczy 0.0-0.5m

Glina 0.5-1.4m

Piasek średni 1.4-2.9m

Piasek gliniasty 2.9-4.6m

Glina piaszczysta 4.6-10.2m

Pył 10.2-13.8m

Pospółka 13.8-15.3m

Piasek średni 15.3-18.9m

Hydrologia

Badany grunt stanowi duża ilość skał okruchowych, mających zdolność do przewodzenia i gromadzenia pewnej ilości wody - głównie są to piaski i pospółki. Inne skały okruchowe
w postaci gliny stanowią warstwę praktycznie nieprzepuszczalna dla wody.

Typ struktury geologicznej

Badane podłoże budowlane budują warstwy: gliny, gliny piaszczystej, pospółki oraz gruntu próchniczego. Miedzy nimi przeplatają się soczewki pyłu, piasku drobnego, gliniastego, średniego oraz nasypu niekontrolowanego. Występujące w danym podłożu struktury pochodzą z ery kenozoicznej, z dwóch okresów:

• plejstocen: utwory lodowcowe reprezentowane przez gliny, pyły, pospółki,

• holocen: utwory rzeczne reprezentowane przez piaski oraz nasypy (nasypy niekontrolowane powstały w wyniku działalności człowieka).

4. ANALIZA WARUNKÓW GEOLOGICZNO-INŻYNIERSKICH

Podłoże

Grunty

Teren składa się ze skał okruchowych luźnych oraz skał ilastych spoistych, które należą do najczęściej spotykanych skał podłoża budowlanego. Stanowią one dobre podłoże budowlane - ich Rc wynosi ok. 0,6 - 60 MPa. Skały okruchowe są dobrym podłożem ze względu na łatwość zagęszczenia - względnie łatwo można zwiększyć ich wytrzymałość. Jednakże piaski i pospółki są zbiornikami wód podziemnych (woda gromadzi się w porach) zatem są podatne na rozwój procesów osuwiskowych. Skały ilaste z kolei zmieniają swoje parametry na skutek zawilgocenia - zatem mogą rozmakać i ulegać spęcznieniom. Te dwa czynniki mogą niekorzystnie wpływać na podłoże budowlane.

Wody podziemne

W trakcie przeprowadzania odwiertów wykryto dwa poziomy wód gruntowych -
w odwiercie nr 10: na poziomie pospółki (13m od powierzchni terenu); w odwiercie nr 11: na poziomie piasków drobnych (1.7m od powierzchni terenu) oraz na poziomie pospółki (13.3 m od powierzchni terenu); w odwiercie nr 9: na poziomie piasków średnich (1.8m od powierzchni terenu) oraz na poziomie pyłów (13.2m od powierzchni terenu) - poziom wody ustabilizowanej (na głębokości 12.6m) nie pokrywa się tu z poziomem wody nawierconej (na głębokości 13,2m). Występujący dość płytko poziom wód gruntowych (1,7m) oraz jego bliskość z gliną może ujemnie wpływać na współczynnik wytrzymałościowy całego podłoża budowlanego (glina pod wpływem kontaktu z wodą rozmaka).

Materiał - surowiec

W badanym podłożu budowlanym występują skały wykorzystywane
w budownictwie i przemyśle:

Glina - surowiec do cegieł, dachówek, klinkieru,

Piasek - stosowany do produkcji szkła, cegły wapienno-piaskowa, betonów, zapraw.

5. WNIOSKI I ZALECENIA

Niniejsze opracowanie „Analiza warunków geologiczno - inżynierskich na podstawie wierceń dla potrzeb budownictwa” dotyczy podłoża budowlanego w obrębie działki 1/8
w Sanoku ul. Jana Pawła II. Teren badań budują grunty mineralne rodzime (nieskaliste) oraz grunty nasypowe (nasyp niekontrolowany). Występują one w postaci soczew i warstw, na całej głębokości. Przepuszczalna warstwę stanowią pospółki a nieprzepuszczalną stanowią gliny. Pomiędzy tymi warstwami występują soczewki piasków i pyłów. Wymienione powyżej struktury stanowią dobre podłoże budowlane - ich Rc wynosi ok. 0,6 - 60 MPa. Parametry wytrzymałościowe można jednak zwiększyć, ze względu na występowanie skał okruchowych sypkich, które charakteryzują się łatwością zagęszczania. Budując obiekt budowlany należy zwrócić uwagę na bliskość poziomu wodonośnego z warstwą glin - może doprowadzić to do rozmakania glin i zmniejszenia parametrów wytrzymałościowych podłoża.

LITERATURA

1. J. Koszela, B. Teisseyre, Geologia inżynierska - skrypt PWR, Oficyna Wydawnicza Politechniki wrocławskiej, Wrocław 1991

2. Elżbieta Myślińska, Laboratoryjne badania gruntów, Wydawnictwo Uniwersytetu Warszawskiego, Warszawa 2001

3. http://pl.wikipedia.org

4. http://www.pgi.gov.pl

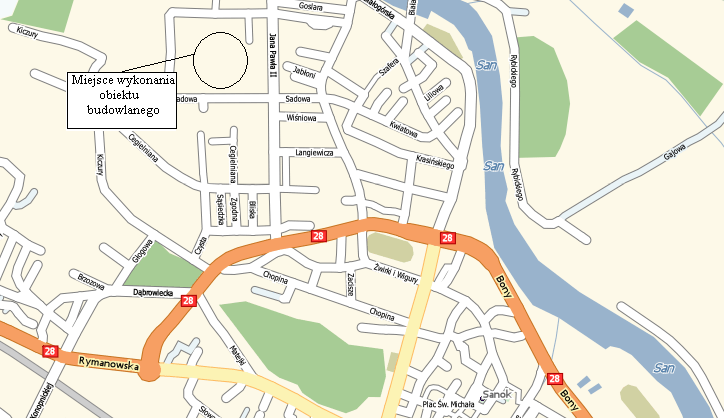

Zał. 1 - Mapa topograficzna lokalizacji terenu badań

Plan miasta - Sanok, skala 1:2000

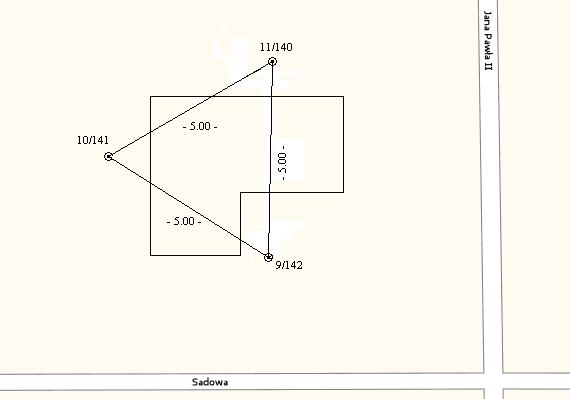

Zał. 2 - Mapa sytuacyjno - wysokościowa lokalizacji wierceń na działce 1/8 w Sanoku

Skala 1:1000
