Obróbka obrazów

1. Korekcja kolorów

Aby wykorzystać pełen zakres dostępnych tonów, należy znaleźć najjaśniejsze i najciemniejsze obszary zdjęcia oraz zdefiniować je jako najbielsze i najciemniejsze kolory, które można uzyskać w danym procesie druku i na danym papierze.

Krzywe tonalne

Jeżeli pozostawimy krzywą koloru bez zmian, to zobaczymy linię pod kątem 45⁰. Możemy zmodyfikować kształt krzywej. Wtedy obszary zdjęcia odpowiadające stromym odcinkom krzywej będą bardziej kontrastowe. W zakresie odcieni dla którego krzywa będzie znajdowała się wyżej niż oryginalna linia pod kątem 45 stopni, zdjęcie będzie ciemniejsze niż na początku, a w zakresie, w którym krzywa leży poniżej, zdjęcie będzie jaśniejsze niż na początku.

Najjaśniejsza barwa jaką może wydrukować większość maszyn drukarskich to 5^C2^M2^Y

Ponad 75% zdjęć posiada światła (najjaśniejsze obszary) bliskie tej wartości. Można również zastosować wartości 4^C2^M2^Y, 5^C3^M3^Y, 3^C1^M1^Y, 6^C3^M3^Y. Wszystkie podane liczby uwzględniają, że powinno być tyle samo magenty i żółtego, a cyjanu trochę więcej.

Najciemniejszy kolor przyjmowany przy druku czasopism to 80^C70^M70^Y70^K .

Górny rząd zawiera zdjęcia skorygowane liczbowo (2K w światłach, 90K w cieniach). Pozostałe rzędy pokazują rezultaty zastosowania krzywych, w których światła i cienie ustawiono dla odpowiednich kotów, a nie dla całych obrazów.

2. Precyzyjne wyostrzanie

Filtr Wzmocnienie (Unsharp mask - nieostre maskowanie) powoduje, że zdjęcia wydają się ostrzejsze. Parametry filtru to:

Próg (Treshold) - służy do eliminowania drobnych szczegółów. Zwiększenie progu powoduje ignorowanie różnic w obszarach o podobnej jasności (niskie częstotliwości) na rzecz większych kontrastów (wysokie częstotliwości). Wysoka wartość progu zapobiega wyostrzeniu średniej wartości szumu.

Promień (radius) - wpływa na szerokość obwiedni wyostrzania. Podawana w pikselach.

Wzmocnienie (Amount) - określa jak wyraźna będzie obwiednia.

Zalecane postępowanie: przyjąć maksymalną wartość wzmocnienia (np. 500%), promień 1 i próg 0. Po ustawieniu progu, który wyeliminuje drobny szum, zwieksza się promień do momentu aż istotne detale staną się mniej wyraźne. Dopiero na końcu zmniejsza się wzmocnienie.

Im starsza osoba, z tym większą ostrożnością należy wyostrzać jej twarz.

Oryginał z lewej nie oddaje rzeczywistych kolorów włosów. Kluczem do sukcesu na zdjęciu z prawej strony jest niewyostrzenie silnego kanału (tutaj M) i wyostrzenie kanałów słabych (tutaj C).

3.
   Usuwanie mory

Czarno-białe ilustracje z gazet i książek należy układać na płycie skanera pod kątem 15° aby zminimalizować morę widoczną na zdjęciu obok. Po skanowaniu obrócić zdjęcie do pionu w programie graficznym.

Ważne jest aby kąt między linijką skanera a linią rastra wynosił 30° lub 60°.

Przy ponownym druku zeskanowanego zdjęcia na drukarce postscriptowej lub na maszynie offsetowej należy zmienić kąt rastra druku na 15° lub 75°.

Przy skanowaniu kolorowych materiałów rastrowanych celowe jest ułożenie oryginału pod kątem 45°.

Zostanie wtedy zachowana różnica 30° dla cyjanu i magenty.

Zdjęcie dla którego prawidłowo ustawiono wartość świateł (0K) ale warość cienia wynosi 60K

Tutaj wartość świateł wynosi 2K, cieni wynosi 90K

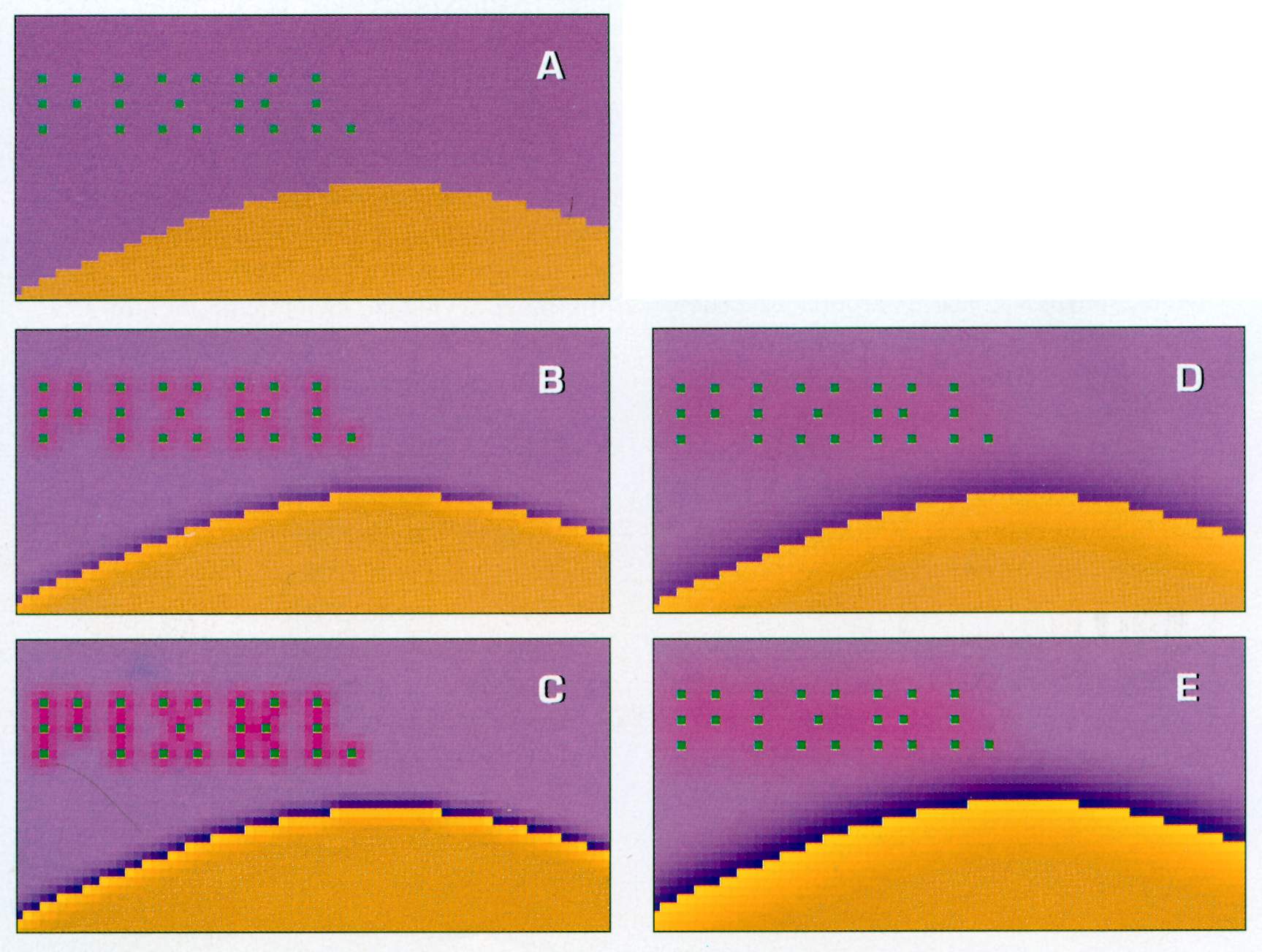

W dużym powiększeniu widać różnicę w działaniu ustawień filtru: A-oryginał,
B-200% wzmocnienie i 1,0 promień;
C-400% wzmocnienie i 1,0 promień;
D-200% wzmocnienie i 3,0 promień;
E-400% wzmocnienie i 3,0 promień.

Różne podejście do rastrowanego oryginału 65lpi:

A - nieskorygowana reprodukcja otrzymana przy zwykłym skanowaniu (bez obrócenia oryginału), potem druk 133lpi,

B - jak wyżej lecz druk 200lpi, co duże punkty półtonowe rozbiło na mniejsze,

C - reprodukcja otrzymana z oryginału ułożonego w skanerze pod kątem 15° i obrócona w programie graficznym, druk 133lpi.

Koszule w kratki są bardzo częstą przyczyną mory.

Winą nie jest tutaj raster lecz skaner: pionowe paski na koszuli są odchylone o ok. 90° od linijki skanera

45°

---
