UPROSZCZONY SPOSÓB OBLICZANIA WYSOKOŚCI PŁYWU PÓŁDOBOWEGO W CZASIE MIĘDZY WODĄ WYSOKĄ I NISKĄ

W przypadku tych portów, w których występują pływy półdobowe i nie ma konieczności uwzględniania poprawek płytkowodnych, a poziom wody zmienia się z kosinusem prędkości kątowej pływu, możemy w łatwy sposób określić poprawki do wysokości wody niskiej. Poprawka do wysokości wody niskiej wskazuje, o ile poziom wody jest wyższy od wody niskiej i równa się iloczynowi skoku przez wartość współczynnika (Factor). W celu określenia wartości mnożników, niech punkt A na rysunku 3.17 określa nam poziom wody niskiej, natomiast punkt B - poziom wody wysokiej.

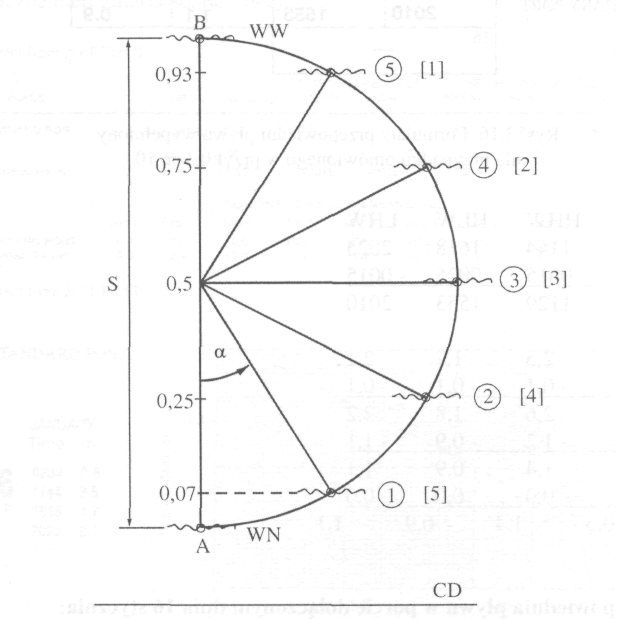

Rys. 3.17. Określenie wartości współczynników

Odcinek AB jest skokiem pływu. Jeżeli w połowie skoku umieścimy ramię pływowskazu równe połowie skoku, to w miarę wznoszenia/opadania pływu bę­dzie ono zataczało łuk po obwodzie koła z jednakową prędkością a (w naszym przypadku 30° na godzinę).

Ogólny wzór na wartość poprawki (współczynnika) przyjmuje zatem nastę­pującą postać:

— S(l-cosa)

a wyliczone według niego współczynniki mają (jak pokazano na rys. 3.17) na­stępujące wartości:

(Dgodz. przed/po WN 0,07S + WN (możemy w przybliżeniu przyjąć 0,1 s)

© godz. przed/po WN 0,25S + WN

(D godz. przed/po WN 0,50S + WN

(?) godz. przed/po WN 0,75S + WN

(5) godz. przed/po WN 0,93S + WN (możemy w przybliżeniu przyjąć 0,9 s)

lub licząc od momentu wody wysokiej:

[1] godz. przed/po WW 0,93S + WN [2] godz. przed/po WW 0,75S + WN [3] godz. przed/po WW 0,50S + WN [4] godz. przed/po WW 0,25S + WN [5] godz. przed/po WW 0,07S + WN

Wprowadzone mnożniki skoku plywu są ścisłe dla 6 godzin czasu przypły­wu bądź odpływu i wówczas, gdy nie występują poprawki płytkowodne w da­nym porcie (podane w części III ATT - Shallow Water Correction).

Zauważmy, że na tej podstawie wykreślono krzywe wznoszenia i opadania pływu zawarte w ATT, tom 2, 3, 4 (por. pkt 3.5).

Przyjmuje się, że jeżeli czas wznoszenia i opadania pływu zawiera się w przedziale 5-^7 godzin oraz brak jest poprawek płytkowodnych, wyniki są wystarczająco dokładne dla potrzeb praktyki nawigacyjnej. Przyjęte prędkości kątowe pływu wynoszą odpowiednio:

(1 Rf)°^ dla krzywych 5-godzinnych - 36° na godzinę ——

v -J /

[

lgQO\
H~
6 J

(

180°^ —w~

Znajomość wyżej wymienionych mnożników umożliwia nam wstępną kalkula­cję wysokości pływu.

---
