POLITECHNIKA LUBELSKA Kierunek Mechanika		LABORATORIUM Technik i Systemów Pomiarowych
Ćwiczenie nr ….. Temat ćwiczenia: Sprawdzanie i Ocena Właściwości Metrologicznych Suwmiarki Uniwersalnej.
Nazwisko i imię	Grupa	Data wykonania	Ocena

1. Cel ćwiczenia:

Celem niniejszego ćwiczenia jest sprawdzenie właściwości metrologicznych suwmiarki i ocena jej stanu wizualnego.

2. Schemat oraz budowa suwmiarki:

Budowa suwmiarki:

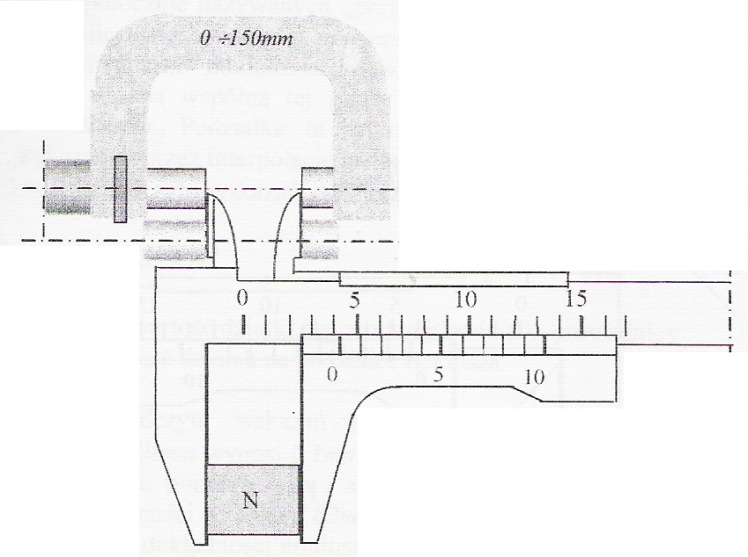

1 - Stała szczęka do pomiaru wymiarów zewnętrznych; 2 - Ruchoma szczęka do pomiaru wymiarów zewnętrznych; 3 - Stała szczęka do pomiaru wymiarów wewnętrznych; 4 - Ruchoma szczęka do pomiaru wymiarów wewnętrznych; 5 - Noniusz zwiększający dokładność pomiarową do 0,1[mm]; 6 - Noniusz zwiększający dokładność pomiarową do 1/128 cala; 7 - Podziałka calowa; 8 - Dźwignia zacisku ustalającego położenie przesuwnej szczęki; 9 - Podziałka milimetrowa; 10 - Głębokościomierz, do pomiarów głębokości i wymiarów mieszanych.

3. Parametry badanej suwmiarki:

• Nazwa: Suwmiarka uniwersalna Luma

• Dokładność: 0,05mm

• Zakres pomiarowy: do 140mm

• Odczyt z noniusza: 0,02mm

4. Przebieg ćwiczenia:

• Wizualna ocena sprawności suwmiarki

• Sprawdzanie prostoliniowości oraz płaskości szczęk do pomiarów wewnętrznych oraz zewnętrznych za pomocą liniału krawędziowego

• Sprawdzanie równoległości głębokościomierza oraz szczęk do pomiarów wewnętrznych i zewnętrznych

• Wyznaczanie błędów wskazań suwmiarki za pomocą zestawu płytek wzorcowych.

5. Wyniki pomiarów:

1. Stan wizualny suwmiarki oceniamy na bardzo dobry. Nie nosi ona widocznych śladów zużycia.

2. Sprawdzanie prostoliniowości oraz płaskości:

• Po przyłożeniu liniału krawędziowego do suwmiarki powstała nieznaczna szczelina. Porównaliśmy ją ze szczeliną uzyskaną w wyniku zestawienia ze sobą odpowiedniej wielkości płytek wzorcowych

3. Sprawdzanie równoległości:

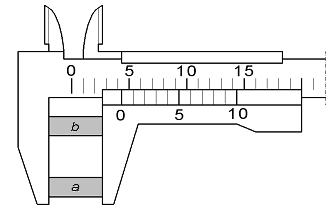

Rys.2 Zasada sprawdzania szczęk do pomiarów zewnętrznych Rys.3 Zasada sprawdzania szczęk do pomiarów wewnętrznych

a= 20mm a= 26,02mm

b=20.mm b=25,97mm

Odchylenie od równoległości wynosi 0mm. Odchylenie od równoległości wynosi 0,05mm

4. Wyznaczenie błędów wskazań:

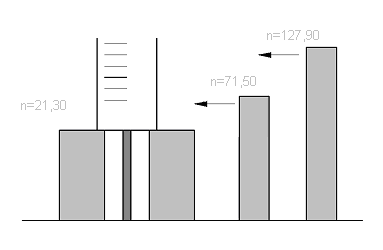

Rys.4Wyznaczanie błędów wskazań szczęk zewnętrznych i wewnętrznych oraz głębokościomierza.

Wyniki pomiarów:

• Szczęki zewnętrzne

Wymiar nominalny płyki (n) [mm]	Wynik pomiaru [mm]	Uśredniony wynik pomiaru [mm]	Błąd wskazania [mm]
21,3	21,3 21,5 21,3	21,36	0,06
71,6	71,5 71,6 71,4	71,5	0,10
126,9	126,8 127.0 126,9	126,9	0

• Szczęki wewnętrzne

Wymiar nominalny płyki (n) [mm]	Wynik pomiaru [mm]	Uśredniony wynik pomiaru [mm]	Błąd wskazania [mm]
21,3	21,2 21,3 21,25	21,25	0,05
71,6	71,4 71,4 71,3	71,36	0,23
126,9	127,0 127.1 126,8	126,96	0,06

• Głębokościomierz:

Wymiar nominalny płyki (n) [mm]	Wynik pomiaru [mm]	Uśredniony wynik pomiaru [mm]	Błąd wskazania [mm]
21,3	21,5 21,4 21,3	21,4	0,1
71,6	71,3 71,2 71,3	71,26	0,34
126,9	126,8 126.9 126,8	126,83	0,07

6. Wnioski:

Stwierdzamy, że szczelina powstała w wyniku przyłożenia liniału krawędziowego do suwmiarki jest mniejsza niż szczelina (5μm) uzyskana przez przyłożenie liniału do zestawu płytek wzorcowych. Zaś odchylenie od równoległości wynosi 0,05mm Oznacza to że suwmiarka spełnia wymogi Polskiej Normy (PN-80/M-53130), która dopuszcza odchyłkę od płaskości powierzchni szczęk wynoszącą 0, 01mm. Ponadto oraz błąd wskazania z zakresu od 0-100mm wynoszący +/- 0, 05mm a z przedziału 100-200mm wynosi 0, 06mm.
