POLITECHNIKA GDAŃSKA

MECHANIKA PŁYNÓW

Laboratorium nr. 1 - Aerodynamika

Sprawozdanie wykonał:

Maciej Zarzycki

Gdańsk, dnia 3.III.2008r.

1. Stanowiska pomiarowe

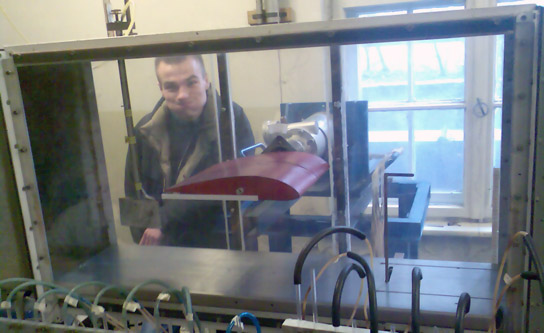

1.1 Płat

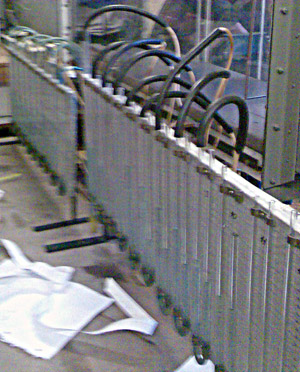

1.2 Manometry U rurkowe wypełnione wodą

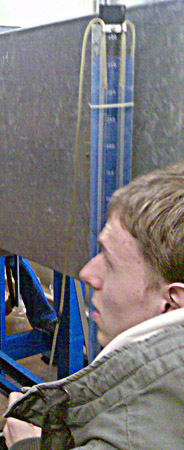

1.3 Manometr pokazujący ciśnienie dynamiczne

2. Pary wykresów ciśnień

1. α = 00

2. α = 30

3. α = 60

4. α = 90

α = 120

5. α = 150

6. α = 180

7. α = 210

8. α = 240

9. α = 270

10. α = 300

3. Przykładowe obliczenie

3.1 Obliczenia dla α = 15⁰

4. Tabela pomiarów

Tab. 4.1

α[^0]	1	2	3	4	5	6	7	8	9	11	12	13	14	15	16	17	18	q
0	196	441	275	903	981	883	638	392	216	-687	-510	-118	-412	-343	-275	-196	-196	804
3	343	824	834	1079	1177	1094	932	451	196	-343	-343	-343	-844	-235	-275	-196	-177	814
6	736	1207	1324	1373	1373	1177	736	510	245	-49	-69	-147	-147	-69	-78	-39	-98	785
9	1177	1599	1589	1619	1521	1452	785	549	304	196	98,1	-49	-39	-39	-20	0	-49	775
12	1717	2011	1913	1903	1717	1521	883	540	373	392	392	245	147	147	118	39,2	-29	785
15	2256	2394	2256	2060	1913	1619	834	598	441	491	422	373	294	255	226	58,9	0	775
18	2747	2796	2492	2256	1962	1717	853	746	598	569	530	491	412	343	294	98,1	39,2	775
21	2992	2992	2551	2207	2845	1501	834	893	795	589	687	549	491	451	392	98,1	49,1	765
24	2992	2649	2060	1570	1275	1177	932	491	932	638	608	638	540	491	412	177	49,1	736
27	2796	2090	1422	1177	1079	1079	981	1128	1079	785	736	687	589	540	471	216	49,1	716
30	2403	1668	1324	1226	1177	1079	1030	1177	1226	804	785	736	667	608	540	294	98,1	687

Uwaga!

Indeks (-) dla pomiarów 11-18 wskazuje na to, że zmierzone ciśnienie było podciśnieniem.

5. Tabela wyników

Tab. 5.1

α[^0]	SIŁA F [N]	SIŁA L [N]	CL	PRĘDKOŚĆ U [m/s]
0	23,71	23,71	0,295	36,434
3	39,02	38,97	0,479	36,777
6	60,81	60,48	0,771	36,227
9	78,91	77,94	1,007	36,121
12	98,44	96,29	1,228	36,471
15	112,94	109,10	1,409	36,366
18	130,98	124,57	1,609	36,491
21	143,74	134,19	1,756	36,369
24	125,77	114,90	1,563	35,787
27	134,09	119,48	1,670	35,430
30	139,85	121,11	1,765	34,801

6. Wykres charakterystyki nośnej

Wykres 6.1

7. Wartość α_max

Wartość α_max wyniosła, wbrew naszym oczekiwaniom i teoretycznemu wykresowi charakterystyki siły nośnej, 30⁰ . Wartość ta, jak i wszystkie wartości po osiągnięciu maksimum lokalnego w α=21⁰ również wbrew naszym oczekiwaniom, zamiast maleć, wzrastały. Jest to najprawdopodobniej spowodowane błędami w odczytach z manometrów U rurkowych.

8. Wnioski

• Maciej Zarzycki - zapisywałem wyniki w tabeli

• Największe C_L zaobserwowano dla α=30⁰

• Błędy w odczytach spowodowane są poprzez „skakanie” słupa cieczy w U rurce. W niektórych pomiarach mogą być duże

• Im większy kąt natarcia, tym większa siła nośna L, do pewnego momentu, tj kąta 21⁰

• Nawet dla zerowego kąta współczynnik siły nośnej jest większy od 0
