1

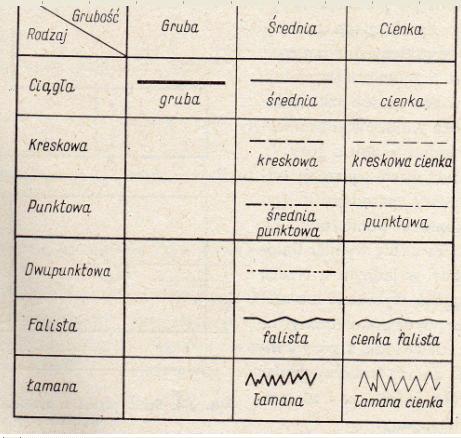

Rodzaje linii rysunkowych. przy sporządzaniu rysunków technicznych posługiwać się będziemy najczęściej czterema rodzajami linii:

• ciągłą

• kreskową

• punktową

• dwupunktową

• falistą

• łamaną

Wśród linii ciągłych rozróżnia się trzy odmiany linii: grubą, średnią, cienką.

Wśród kreskowych, punktowych, falistych i łamanych - dwie odmiany: średnią i cienką.

Grubość linii grubej, średniej i cienkiej mają się do siebie jak 1: ½ : ¼

Liniami rysunkowymi przedstawia się:

1. grubymi widoczne krawędzie przedmiotu

2. kreskowymi - krawędzie niewidoczne

3. Punktowymi - osie wyobrażalne np.: osie symetrii

4. cienkimi - linie wymiarowe i pomocnicze

5. falistymi - przerwania lub urwania przedmiotów

6. łamanymi - przerwania lub urwania przedmiotów z drewna

2

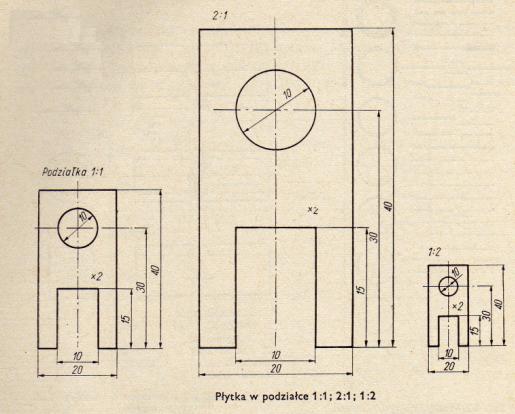

Podziałki rysunkowe. Jeżeli danego przedmiotu nie jesteśmy w stanie przedstawić na rysunku w rzeczywistej wielkości z powodu jego zbyt dużych lub bardzo małych rozmiarów, przedstawiamy go w zmniejszeniu lub powiększeniu. Stosunek liczbowy wielkości liniowych przedstawionych na rysunku do odpowiednich rzeczywistych wielkości przedmiotu nazywamy podziałką rysunkową.

W rysunku technicznym maszynowym stosujemy, zgodnie z normą PN-60/M-01113, następujące podziałki rysunkowe:

przy powiększeniach: 100:1, 50:1, 20:1, 10:1, 5:1, 2:1

przy zmniejszeniach: 1:2, 1:5, 1:10, 1:20, 1:50, 1:100

3

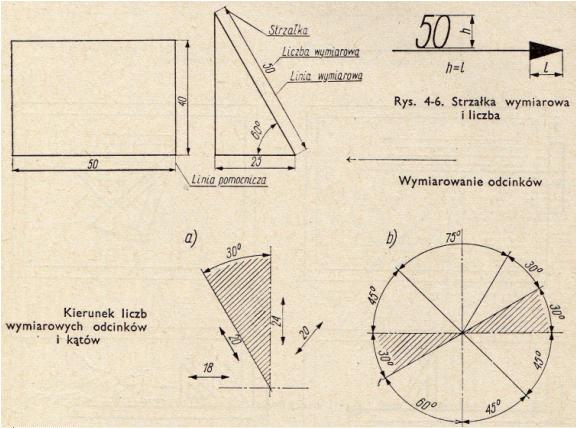

Wymiarowanie odcinków i kątów.

W wymiarowaniu należy przestrzegać następujących zasad ogólnych;

1. linię wymiarową należy rysować linią cienką równolegle do wymiarowanego odcinka w odległości co najmniej 6mm,

2. liczby wymiarowe należy umieszczać nad liniami wymiarowymi w odległości 1 mm nad nimi,

3. cyfry pisać zgodnie z przyjętym wzorem (rys.4-6),

4. kąt ostrza grota strzałki wymiarowej przyjmuje się około 20°,

5. pomocniczą linię rysować prostopadle do mierzonego odcinka, przedłużając za linię wymiarową nie więcej jak 2 mm,

6. przy wymiarowaniu kąta linia wymiarowa jest łukiem wykreślonym z wierzchołka kąta,

4

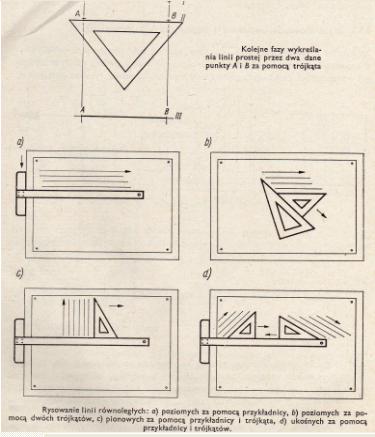

Technika kreślenia.

Podstawą wykonania wielu konstrukcji będzie wykreślanie linii prostej poprowadzonej przez dwa dane punkty. Trójkąt należy tak ustawić, żeby między krawędzią, przy której będziemy prowadzić ołówek, a danymi punktami powstał bardzo niewielki odstęp. W żadnym razie krawędź trójkąta nie powinna pokrywać punktów. Zanim poprowadzimy linię, należy sprawdzić, czy ostrze grafitu ołówka prowadzone przy krawędzi trójkąta dokładnie pokryje dane punkty.

5

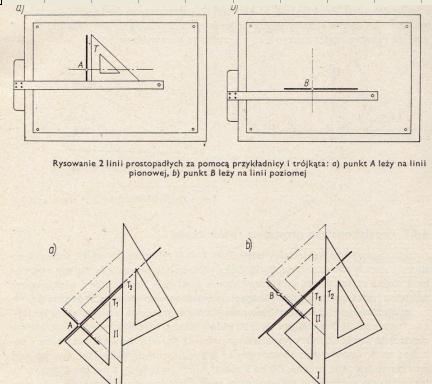

Rysowanie prostych prostopadłych

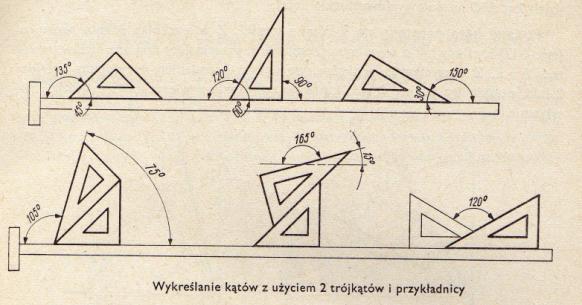

W rysunkach technicznych często rysuje się kąty z użyciem trójkątów i przykładnicy. Przykłady ilustrują wykreślanie kątów: 45° 135° 60° 120° 30° 150° 75° 105° 15° 165° 120°. Wykreślania kątów o wiadomej wartości, jak również mierzenia kątów już wykreślonych, dokonuje się za pomocą kątomierza.

---
