(na podstawie PN-82/B-02000 do 02003)

  1. Strop nad parterem

    1. Zebranie obciążeń.

TABLICA

Element

Obciążenie charakterystyczne

Współczynnik obciążenia

Obciążenie obliczeniowe

-

kN/m2

kN/m2

Strop (belka + nadbeton+ pustak)

2,68

1.1

2,948

Gładz cementowa

0,035*23=0,805

1.3

0,1046

Plyta gipsowo-kartonowa 0,01m

0,01*12=0,12

1.2

0,144

Styropian 2 cm

0.02 * 0.45 = 0.009

1.2

0.011

panele0.09 m

0,09

1.2

0,11

SUMA

3,589

-

4,209

Obciążenie użytkowe

1.5

1.4

2.1

RAZEM

5,089

-

6,306

Obciążenie zastępcze od ścianek działowych

0.75

1.4

1.05

OSTATECZNIE

5,839

7,359

    1. Obliczenie belki

10 = (5,70-0.15)* 1.05 = 5,77 m

qmax,o= (7,359-0.143)* 0.60 = 4,32kN/m

0x01 graphic

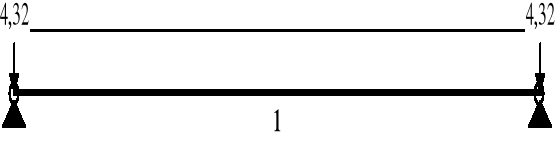

Rys. B. Schemat statyczny belki (belka wolnopodparta).

Ponieważ belka nie spełnia zasad częściowego zamocowania przyjęto schemat belki wolnopodpartej, dla której maksymalny moment obliczeniowy wynosi: M0 = (q0 * l2) / 8 = (7,359 * 5,772) / 8 = 1798 kNm < Mdop dla danego rodzaju belki

Belka stropowa spełnia wymagania konstrukcyjne.
