Uniwersytet Warmińsko-Mazurski

Wydział Nauk Technicznych

Inżynieria Środowiska

Projekt kanalizacji deszczowej i drenażu dla budynku warsztatu stolarskiego.

Zaprojektował:

Marcin Laskowski

Rok IV Gr. I

OPIS TECHNICZNY

1. Zakres opracowania.

Zakresem opracowania jest projekt kanalizacji deszczowej oraz drenażu części podpiwniczonej budynku warsztatu stolarskiego w Lidzbarku przy ul. Akacjowej 12 na działce nr 4.

2.0 Lokalizacja i ogólna charakterystyka obiektu.

Działka budowlana zlokalizowana jest w Lidzbarku. Teren równy, głębokość przemarzania gruntu - 1,2m. Na działce znajduje się budynek warsztatu stolarskiego częściowo podpiwniczony.

3.0 Podstawa opracowania.

• założenia techniczno - ekonomiczne,

• mapa sytuacyjno - wysokościowa, skala 1: 250,

• uzgodnienia międzybranżowe,

• projekt architektoniczny budynku

4. Dane szczegółowe.

Na podstawie przeprowadzonych badań geologicznych wykonanych przez geologa pana Pawła Raczewskiego upr. nr 235/23 , stwierdzono zaleganie gruntu piaszczysto - gliniastego, średnio przepuszczalnego:

• współczynnik filtracji gruntu k = 10 m/d,

5.0 Wykonanie drenażu

Drenaż wykonać jako poziomy, opaskowy. Należy zastosować rury drenarskie z PCV o średnicy 110mm i 160mm. Rury drenarskie układane 2.35m poniżej płytszej ławy fundamentowej i 0,35m nad głębszą ławą oraz 2,8m w bok względem płytszej ławy fundamentowej i 0,9m względem głębszej ławy ze spadkiem i = 5‰. Na narożach budynku rozmieszcza się studzienki kontrolne o średnicy 0,9m. Następnie drenaż odprowadzony jest do studzienki wspólnej z kanalizacją deszczową , a dalej do istniejącej miejskiej kanalizacji deszczowej Ø300mm ; włączenie poprzez istniejącą studzienkę Si.

W celu zabezpieczenia drenów przed zamuleniem oraz zapobieżenia sufozji stosuje się wokół drenów obsypki z materiałów filtracyjnych. Wokół rury drenarskiej należy wykonać obsypkę filtracyjną z grubego żwiru (średnica ziaren d = 40mm). Kolejną warstwę filtracyjną stanowią ziarna żwiru o średnicy 2mm. Obsypkę należy wykonać zgodnie z załączonym rysunkiem.

6. Kanalizacja deszczowa.

Woda deszczowa odprowadzana jest z dachów budynku poprzez 3 rur spustowych wykonanych z PCV o średnicy Ø = 110mm. Piony prowadzone są na zewnątrz budynku. W dolnej części rur spustowych znajduje się rewizja umożliwiająca czyszczenie pionu. Woda z budynku odprowadzana jest do studzienek deszczowych przewodem z PCV o średnicy Ø 160mm. W studzienkach należy obniżyć dno tak, aby powstały małe osadniki o głębokości 0,4m. Następnie wody deszczowe transportowane są przewodami zbiorczymi Ø160mm biegnącymi w odległości 2,8m od budynku.

Woda deszczowa łączy się z wodą drenażową w studzience zbiorczej S3, S4 i S5, a następnie wspólnie odprowadzane są do miejskiej kanalizacji deszczowej ( Si )

OBLICZENIA

Drenaż opaskowy zupełny przy swobodnym zwierciadle wody.

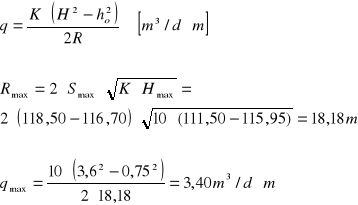

1. Jednostkowy dopływ jednostronny wody do drenów określa się wzorem:

b) Całkowity wydatek każdego z dwóch obszarów dopływających do każdej studni wyniesie:

L=39,75m

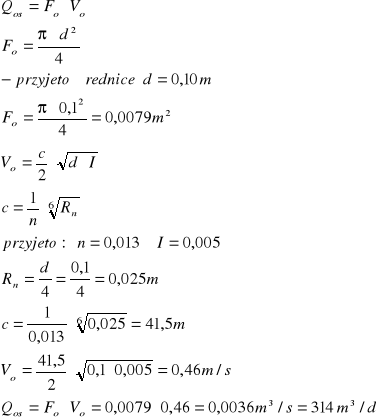

c) Obliczenie sączków:

Obliczenie rzeczywistych prędkości, jakie występują w przyjętych przekrojach:

Obliczenie wzniesienia krzywej depresji nad warstwa nieprzepuszczalną :

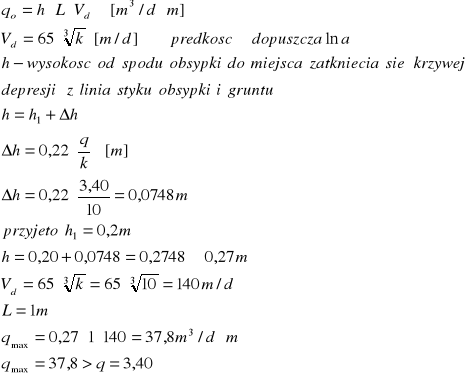

Maksymalna chłonność obsypki przy jednostronnym dopływie wody do drenu:

Obliczenie kanalizacji deszczowej

Przepływ ścieków deszczowych:

q_d - natężenie deszczu miarodajnego, q_d = 130dm³/s ha

F - powierzchnia zbierająca wodę deszczową [ha]

Ψ - współczynnik spływu

	dla budynku
pow. zbierająca wodę	0,023
współ. spływu Ψ	0,92

Całkowity przepływ ścieków deszczowych wynosi:

Q₁= 130 · 0,023 · 0,92 = 2,75 dm³/s

---
